Harmony Relay Przekaźnik miniaturowy LED 4C/O 6A, 24V DC Schneider RXM4AB2BD

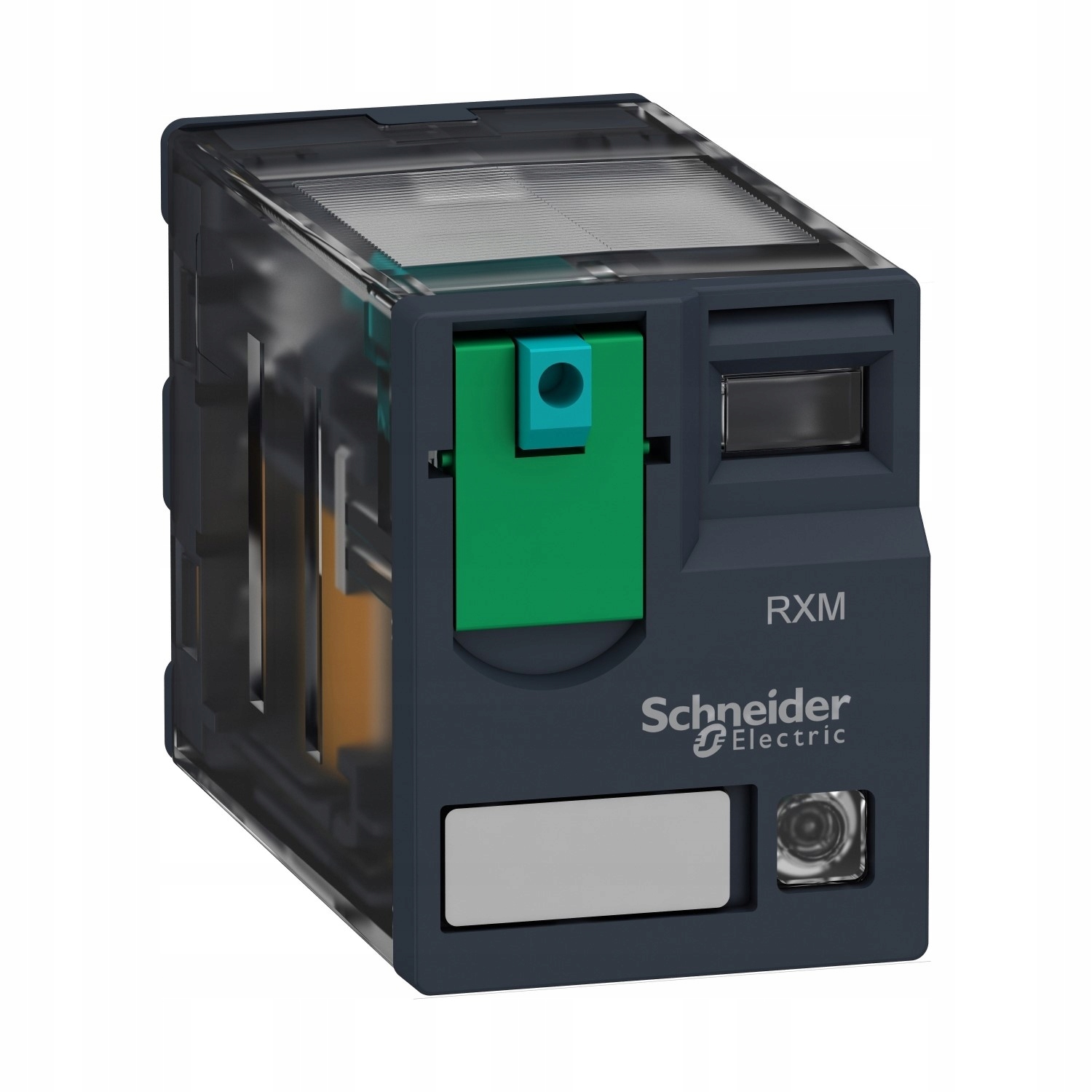

Przekaźniki miniaturowe RXM są częścią przekaźników elektromechanicznych Harmony Jest to przekaźnik wtykowy do montażu na gniazdo RXZE. Jest to przekaźnik 4 C/O o prądzie znamionowym 6A, napięciu obwodu sterowania 24 V DC. Oferuje również jednostopniowy, blokowany przycisk testowy i mechaniczny wskaźnik stanu styku. Przycisk testowy jest uruchamiany chwilowo przez wciśnięcie niebieskiego przycisku na froncie i blokowany przez odwrócenie zielonej części do góry. Wskaźnik mechaniczny znajduje się obok przycisku testowego, gdzie pomarańczowa flaga wskazuje stan styku przekaźnika. Zielona dioda LED na froncie zapali się, gdy przekaźnik jest włączony. Wskaźnik stanu z diodą LED: wyraźna sygnalizacja zarówno w dzień jak i w nocy. Jest to ekologiczny produkt premium, spełniający międzynarodowe normy i certyfikaty, takie jak IEC, CE, UL, CSA, EAC, Lloyd's, RoHS i REACH. Przekaźnik RXM powinien być stosowany z gniazdem RXZE (zacisk śrubowy, złącze śrubowe, zacisk push-in). W celu ochrony przed wibracjami do gniazda można dodać plastikowy/metalowy zacisk. Dostępne są również moduły ochronne i legenda oznaczeń. Sprzedawany jest w partiach po 10 sztuk, a referencja obejmuje tylko przekaźnik.

Specyfikacja

• Gama produktów: Harmony Electromechanical Relays
• Nazwa serii: RXM series
• Typ produktu lub komponentu: Przekaźnik wtykowy
• Typ przekaźnika: Miniature relay
• Typ i konfiguracja styków: 4 C/O (4 Zestyki przełączne)
• Lampka LED sygnalizująca stan łącznika: Tak (Z)
• Typ sterowania: Blokowany przycisk do testu
• Napięcie sterujące (Uc): 24 V DC
• Znamionowy prąd cieplny (Ithe): 6 A
• Ciągły prąd wyjściowy (Continuous output current): 5 A
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 2,5 kV w czasie 1.2/50 µs
• Znamionowy prąd łączeniowy (Ie): 3 A w 28 V (DC) NC (zgodnie z IEC); 3 A w 250 V (AC) NC (zgodnie z IEC); 6 A w 28 V (DC) NO (zgodnie z IEC); 6 A w 250 V (AC) NO (zgodnie z IEC); 6 A w 277 V (AC) (zgodnie z UL); 8 A w 30 V (DC) (zgodnie z UL)
• Minimalna zdolność łączeniowa: 170 mW w 10 mA, 17 V
• Trwałość elektryczna: 100 000 cykli dla obciążenia rezystancyjnego
• Znamionowe napięcia graniczne robocze: 19.2...26.4 V prąd stały (DC)
• Znamionowe napięcie izolacji (Ui): 250 V (zgodnie z IEC), 300 V (zgodnie z CSA), 300 V (zgodnie z UL)
• Maksymalne napięcie łączeniowe: 250 V (zgodnie z IEC)
• Napięcie odcięcia wartość progowa: ≥ 0.1 Uc
• Prąd obciążenia: 6 A w 250 V AC; 6 A w 28 V DC
• Czas pracy: 20 ms
• Maksymalna zdolność łączeniowa: 1500 VA/168 W
• Średnia rezystancja: 650 om w 20 °C +/- 10 %
• Średnie zużycie w W: 0,9 W
• Trwałość mechaniczna: 10 000 000 cykli
• Bezpieczeństwo i niezawodność danych (B10d): 100 000
• Prędkość pracy: ≤ 1200 operacji/godzinę (niedociążenie); ≤ 18 000 operacji/godzinę (brak obciążenia)
• Współczynnik utylizacji: 20 %
• CAD wysokość całkowita: 82,8 mm
• CAD głębokość całkowita: 80,35 mm
• Czas kasowania: 20 ms
• Wytrzymałość dielektryczna: 1300 V AC (pomiędzy stykami z mikro-rozłączeniu izolacja); 2000 V AC (pomiędzy cewką a stykiem z podstawowej izolacji); 2000 V AC (pomiędzy biegunami z podstawowej izolacji)
• Kod zgodności: RXM
• Kategoria ochrony: RT I
• Stopień zanieczyszczenia: 2
• Położenie pracy: W każdym położeniu
• Poziom napięcia próby: Poziom A group mounting
• Prezentacja urządzenia: Kompletny produkt
• Materiał styków: AgNi
• Kształt kołka: Flat (faston type)
• Masa produktu: 0,037 kg
• Temperatura otoczenia dla pracy: -40…55 °C
• Stopień ochrony (IP): IP40 (zgodnie z IEC 60529)
• Normy: IEC 61810-1, UL 508, CSA C22.2 Nr 14
• Certyfikaty produktu: UL, Lloyd, CE, CSA, GOST, IEC
• Temperatura otoczenia dla przechowywania: -40…85 °C
• Odporność na wibracje: 3 gn (10…150 Hz) 5 cykli (praca); 5 gn (10…150 Hz) 5 okresów (nie pracujący)
• Odporność na wstrząsy: 10 gn (dla pracujący); 30 gn (dla nieczynny)
