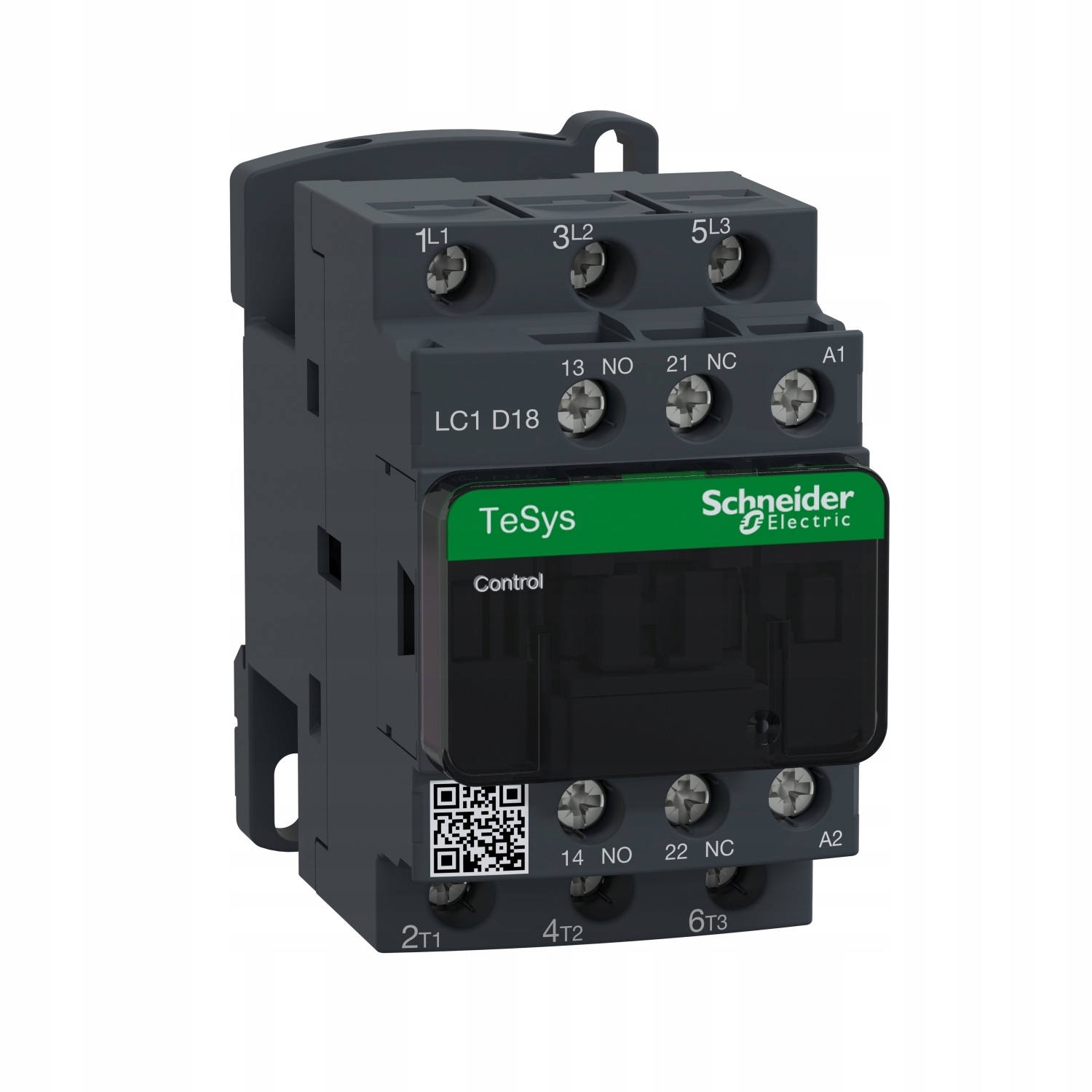

Schneider Electric, Stycznik mocy TeSys D AC3 32A 3P 2NO 2NC cewka 24VAC, LC1D18B7

Parametry podstawowe:

• Znamionowy prąd wyłączalny: 300 A w 440 V dla Obwód zasilający zgodnie z IEC 60947
• Znamionowy prąd łączeniowy [Ie]: 18 A 60 °C) w <= 440 V prąd przemienny (AC) AC-3 dla Obwód zasilający
• Znamionowy prąd łączeniowy [Ie]: 32 A 60 °C) w <= 440 V prąd przemienny (AC) AC-1 dla Obwód zasilający
• Znamionowy prąd łączeniowy [Ie]: 18 A 60 °C) w <= 440 V prąd przemienny (AC) AC-3e dla Obwód zasilający
• Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] : 10 A w <60 °C dla obwód sygnalizacyjny
• Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] : 32 A w <60 °C dla Obwód zasilający
• Znamionowe napięcie udarowe wytrzymywane [Uimp] : 6 kv zgodnie z IEC 60947
• Znamionowe napięcie izolacji [Ui] : Obwód zasilający: 690 V zgodnie z IEC 60947-4-1
• Znamionowe napięcie izolacji [Ui] : Obwód zasilający: 600 V CSA certyfikowany
• Znamionowe napięcie izolacji [Ui] : Obwód zasilający: 600 V UL certyfikowany
• Znamionowe napięcie izolacji [Ui] : obwód sygnalizacyjny: 690 V zgodnie z IEC 60947-1
• Znamionowe napięcie izolacji [Ui] : obwód sygnalizacyjny: 600 V CSA certyfikowany
• Znamionowe napięcie izolacji [Ui] : obwód sygnalizacyjny: 600 V UL certyfikowany

• Zastosowanie: obciążenie rezystancyjne
• Zastosowanie: sterowanie silnikiem
• Zakres napięcia sterującego: 0,3...0,6 Uc -40-70 °C zniknięcie, odcięcie prąd przemienny (AC) 50/60 Hz
• Zakres napięcia sterującego: 0.8...1.1 Uc -40-60 °C eksploatacyjny prąd przemienny (AC) 50 Hz
• Zakres napięcia sterującego: 0.85...1.1 Uc -40-60 °C eksploatacyjny prąd przemienny (AC) 60 Hz
• Zakres napięcia sterującego: 1...1.1 Uc 60-70 °C eksploatacyjny prąd przemienny (AC) 50/60 Hz
• Zakres mocy silnika AC-3: 4-6 kw w 200-240 V 3 fazy
• Zakres mocy silnika AC-3: 7-11 kw w 380-440 V 3 fazy
• Zakres mocy silnika AC-3: 7-11 kw w 480-500 V 3 fazy
• Wysokość: 77 mm
• Typ układu rozruchu silnika: stycznik podłączony bezpośrednio
• Typ produktu lub komponentu: stycznik
• Trwałość mechaniczna: 15 Mcykli
• Trwałość elektryczna: 1.65 Mcykli 18 A AC-3 przy Ue <= 440 V
• Trwałość elektryczna: 1 Mcykli 32 A AC-1 przy Ue <= 440 V
• Trwałość elektryczna: 1.65 Mcykli 18 A AC-3e przy Ue <= 440 V
• Technologia cewki: bez wbudowanego modułu ogranicznika przepięć
• Szerokość: 45 mm
• Strata mocy  na biegun: 2.5 W AC-1
• Strata mocy  na biegun: 0.8 W AC-3
• Strata mocy  na biegun: 0.8 W AC-3e
• Stopień zabrudzenia: 3
• Stopień ochrony IP: IP20 płyta czołowa zgodnie z IEC 60529
• Srednia impedancja: 2.5 mom - Ith 32 A 50 Hz dla Obwód zasilający
• Skrócona nazwa urządzenia: LC1D
• Rozpraszanie ciepła: 2-3 W w 50/60 Hz
• Rodzaj styków pomocniczych:  typ połączony mechanicznie 1 NO + 1 NC zgodnie z IEC 60947-5-1
• Rodzaj styków pomocniczych:  typ zestyk lustrzany 1 NC zgodnie z IEC 60947-4-1
• Rodzaj napięcia sterującego: AC w 50/60 Hz
• Rezystancja izolacji: > 10 MΩ dla obwód sygnalizacyjny
• Przyłącza - zaciski: Obwód sterowania: zaciski śrubowe 1 kabel (kable) 1-4 mm²elastyczny bez końcówki kablowej
• Przyłącza - zaciski: Obwód sterowania: zaciski śrubowe 2 kabel (kable) 1-4 mm²elastyczny bez końcówki kablowej
• Przyłącza - zaciski: Obwód sterowania: zaciski śrubowe 1 kabel (kable) 1-4 mm²elastyczny z końcówką kablową
• Przyłącza - zaciski: Obwód sterowania: zaciski śrubowe 2 kabel (kable) 1-2.5 mm²elastyczny z końcówką kablową
• Przyłącza - zaciski: Obwód sterowania: zaciski śrubowe 1 kabel (kable) 1-4 mm²stały bez końcówki kablowej
• Przyłącza - zaciski: Obwód sterowania: zaciski śrubowe 2 kabel (kable) 1-4 mm²stały bez końcówki kablowej
• Przyłącza - zaciski: Obwód zasilający: zaciski śrubowe 1 kabel (kable) 1.5-6 mm²elastyczny bez końcówki kablowej
• Przyłącza - zaciski: Obwód zasilający: zaciski śrubowe 2 kabel (kable) 1.5-6 mm²elastyczny bez końcówki kablowej
• Przyłącza - zaciski: Obwód zasilający: zaciski śrubowe 1 kabel (kable) 1-6 mm²elastyczny z końcówką kablową
• Przyłącza - zaciski: Obwód zasilający: zaciski śrubowe 2 kabel (kable) 1-4 mm²elastyczny z końcówką kablową
• Przyłącza - zaciski: Obwód zasilający: zaciski śrubowe 1 kabel (kable) 1.5-6 mm²stały bez końcówki kablowej
• Przyłącza - zaciski: Obwód zasilający: zaciski śrubowe 2 kabel (kable) 1.5-6 mm²stały bez końcówki kablowej
• Pokrywa ochronna: z
• Podstawa montażowa: szyna
• Podstawa montażowa: płyta
• Pobór mocy przyciąganie w VA: 70-70 VA 60 Hz 0.75 20 °C)
• Pobór mocy przyciąganie w VA: 70-70 VA 50 Hz 0.75 20 °C)
• Pobór mocy przy podtrzymaniu w VA: 7.5-7.5 VA 60 Hz 0.3 20 °C)
• Pobór mocy przy podtrzymaniu w VA: 7-7 VA 50 Hz 0.3 20 °C)
• Parametry bezpiecznika dobezpieczającego: 10 A gg dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1
• Parametry bezpiecznika dobezpieczającego: 50 A gg w <= 690 V koordynacja typ 1 dla Obwód zasilający
• Parametry bezpiecznika dobezpieczającego: 35 A gg w <= 690 V koordynacja typ 2 dla Obwód zasilający
• Opis biegunów: 3P
• Ognioodporność: V1 zgodnie z UL 94
• Odporność mechaniczna: wibracje stycznik otwarty: 2 Gn, 5...300 Hz
• Odporność mechaniczna: wibracje stycznik zamknięty: 4 Gn, 5...300 Hz
• Odporność mechaniczna: wstrząsy stycznik otwarty: 10 Gn przez 11 ms
• Odporność mechaniczna: wstrząsy stycznik zamknięty: 15 Gn for 11 ms
• Nazwa produktu: tesys D
• Napięcie sterujące [Uc]: 24 V prąd przemienny (AC) 50/60 Hz
• Napięcie cewki stycznika: 24 V AC STANDARD
• Moment dokręcania: Obwód zasilający: 1.7 N.m - w zaciski śrubowe - przy pomocy śrubokręta płaska Ø 6 mm
• Moment dokręcania: Obwód zasilający: 1.7 N.m - w zaciski śrubowe - przy pomocy śrubokręta Philips nr 2
• Moment dokręcania: Obwód sterowania: 1.7 N.m - w zaciski śrubowe - przy pomocy śrubokręta płaska Ø 6 mm
• Moment dokręcania: Obwód sterowania: 1.7 N.m - w zaciski śrubowe - przy pomocy śrubokręta Philips nr 2
• Moment dokręcania: Obwód sterowania: 1.7 N.m - w zaciski śrubowe - przy pomocy śrubokręta Pozi Driv nr 2
• Moment dokręcania: Obwód zasilający: 1.7 N.m - w zaciski śrubowe - przy pomocy śrubokręta Pozi Driv nr 2
• Moc silnika w kw: 4 kw w 220...230 V prąd przemienny (AC) 50/60 Hz (AC-3)
• Moc silnika w kw: 7.5 kw w 380...400 V prąd przemienny (AC) 50/60 Hz (AC-3)
• Moc silnika w kw: 9 kw w 415...440 V prąd przemienny (AC) 50/60 Hz (AC-3)
• Moc silnika w kw: 10 kw w 500 V prąd przemienny (AC) 50/60 Hz (AC-3)
• Moc silnika w kw: 10 kw w 660...690 V prąd przemienny (AC) 50/60 Hz (AC-3)
• Moc silnika w kw: 4 kw w 400 V prąd przemienny (AC) 50/60 Hz (AC-4)
• Moc silnika w kw: 4 kw w 220...230 V prąd przemienny (AC) 50/60 Hz (AC-3e)
• Moc silnika w kw: 7.5 kw w 380...400 V prąd przemienny (AC) 50/60 Hz (AC-3e)
• Moc silnika w kw: 9 kw w 415...440 V prąd przemienny (AC) 50/60 Hz (AC-3e)
• Moc silnika w kw: 10 kw w 500 V prąd przemienny (AC) 50/60 Hz (AC-3e)
• Moc silnika w kw: 10 kw w 660...690 V prąd przemienny (AC) 50/60 Hz (AC-3e)
• Moc silnika w KM: 1 HP w 115 V prąd przemienny (AC) 50/60 Hz dla 1 faza silniki
• Moc silnika w KM: 3 HP w 230/240 V prąd przemienny (AC) 50/60 Hz dla 1 faza silniki
• Moc silnika w KM: 5 HP w 200/208 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki
• Moc silnika w KM: 5 HP w 230/240 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki
• Moc silnika w KM: 10 HP w 460/480 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki
• Moc silnika w KM: 15 HP w 575/600 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki
• Minimalny prąd łączeniowy: 5 ma dla obwód sygnalizacyjny
• Minimalne napięcie wyłączeniowe: 17 V dla obwód sygnalizacyjny
• Maximum operating rate: 3600 cykl/h w <60 °C
• Masa produktu: 0.33 kg
• Konfiguracja styku pomocniczego: 1 NO + 1 NC
• Kompatybilność styku: M2
• Kombinacja styków: 3 NO
• Kod zgodności: LC1D
• Kategoria użytkowania: AC-1
• Kategoria użytkowania: AC-4
• Kategoria użytkowania: AC-3
• Kategoria użytkowania: AC-3e
• Kategoria przepięciowa: III
• Irms znamionowy prąd załączany: 140 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1
• Irms znamionowy prąd załączany: 250 A prąd stały (DC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1
• Irms znamionowy prąd załączany: 300 A w 440 V dla Obwód zasilający zgodnie z IEC 60947
• Głębokość: 86 mm
• Gama produktów: tesys D
• Działanie ochronne: TH zgodnie z IEC 60068-2-30
• Częstotliwość obwodu sygnalizacyjnego: 25...400 Hz
• Czas pracy: 12...22 ms zamykanie
• Czas pracy: 4...19 ms otwieranie
• Czas bez sygnalizacji: 1.5 ms podczas wyłączenia pomiędzy stykiem NZ a NO
• Czas bez sygnalizacji: 1.5 ms podczas załączenia pomiędzy stykiem NZ a NO
• [Ue] znamionowe napięcie łączeniowe: Obwód zasilający: <= 690 V prąd przemienny (AC) 25...400 Hz
• [Ue] znamionowe napięcie łączeniowe: Obwód zasilający: <= 300 V prąd stały (DC)
• [Icw] znamionowy prąd krótkotrwały wytrzymywany: 145 A w <40 °C - 10 s dla Obwód zasilający
• [Icw] znamionowy prąd krótkotrwały wytrzymywany: 240 A w <40 °C - 1 s dla Obwód zasilający
• [Icw] znamionowy prąd krótkotrwały wytrzymywany: 40 A w <40 °C - 10 min. Dla Obwód zasilający
• [Icw] znamionowy prąd krótkotrwały wytrzymywany: 84 A w <40 °C - 1 min. Dla Obwód zasilający
• [Icw] znamionowy prąd krótkotrwały wytrzymywany: 100 A - 1 s dla obwód sygnalizacyjny
• [Icw] znamionowy prąd krótkotrwały wytrzymywany: 120 A - 500 ms dla obwód sygnalizacyjny
• [Icw] znamionowy prąd krótkotrwały wytrzymywany: 140 A - 100 ms dla obwód sygnalizacyjny

Parametry uzupełniające:

• Wbudowane styki pomocnicze 1NO + 1NC, pozwalają na stosowanie styczników w aplikacjach bezpieczeństwa dzięki certyfikowanym stykom zwierciadlanym NC.
• Maksymalna częstość łączeń w temperaturze otoczenia mniejszej równej 60st Celsjusza to 3600.
• Dostępne bloki zestyków pomocniczych pasują do styczników od 9A do 115A.

Środowisko pracy:

• Normy: CSA C22.2 Nr 14
• Normy: EN 60947-4-1
• Normy: EN 60947-5-1
• Normy: IEC 60947-4-1
• Normy: IEC 60947-5-1
• Normy: UL 508
• Normy: IEC 60335-1
• Certyfikaty produktu: GOST
• Certyfikaty produktu: CCC
• Certyfikaty produktu: CSA
• Certyfikaty produktu: UL
• Certyfikaty produktu: RINA
• Certyfikaty produktu: BV
• Certyfikaty produktu: DNV
• Certyfikaty produktu: GL
• Certyfikaty produktu: UKCA
• Wysokość pracy (w metrach nad poziomem morza): 0...3000 m
• Temperatura otoczenia dla pracy: -40-60 °C
• Temperatura otoczenia dla pracy: 60-70 °C ze zmniejszeniem
• Temepratura otoczenia dla przechowywania: -60-80 °C
• Odporność klimatyczna:  zgodnie z IACS E10
• Odporność klimatyczna:  zgodnie z IEC 60947-1 Annex Q category D
• Odporność ogniowa: 850 °C zgodnie z IEC 60695-2-1

Cechy:

• Nowoczesna konstrukcja
• Łatwy wybór
• Niezawodność
• Uniwersalność
• Elastyczna podłączenie

LC1D18B7 to kompaktowy 3-biegunowy stycznik TeSys D firmy Schneider Electric do zastosowań silnikowych.

Znamionowe 18A AC-3 7,5kW/400V, stycznik zawiera cewkę o napięciu sterującym 24V 50/60Hz AC i styki pomocnicze 1NO + 1NC. Może być stosowany w aplikacjach bezpieczeństwa.

• Znamionowy prąd łączeniowy AC-3 do 440V: 18A
• Napięcie sterownia cewki: 24V AC
• Liczba biegunów: 3
• Kategoria użytkowania zgodnie z IEC 60947-4-1: A

Styczniki mocy TeSys D wykorzystuje się do sterowania silnikami w zakresie od 9 do 150A. Dostępne są w szerokim zakresie napięć sterujących, zarówno AC, DC, jaki i AC/DC.

Styczniki mocy TeSys D charakteryzują się najwyższymi na rynku parametrami technicznymi i wbudowanymi dwoma stykami pomocniczymi 1NO+1NC. Styczniki dostępne są na prądy znamionowe od 9 do 150A (AC-3). Dzięki zastosowaniu w standardzie styków lustrzanych, mogą być używane w obwodach bezpieczeństwa. W ofercie znajdują się aparaty na napięcie DC, z niskim poborem mocy, które można podłączyć bezpośrednio pod wyjście tranzystorowe sterownika PLC.
