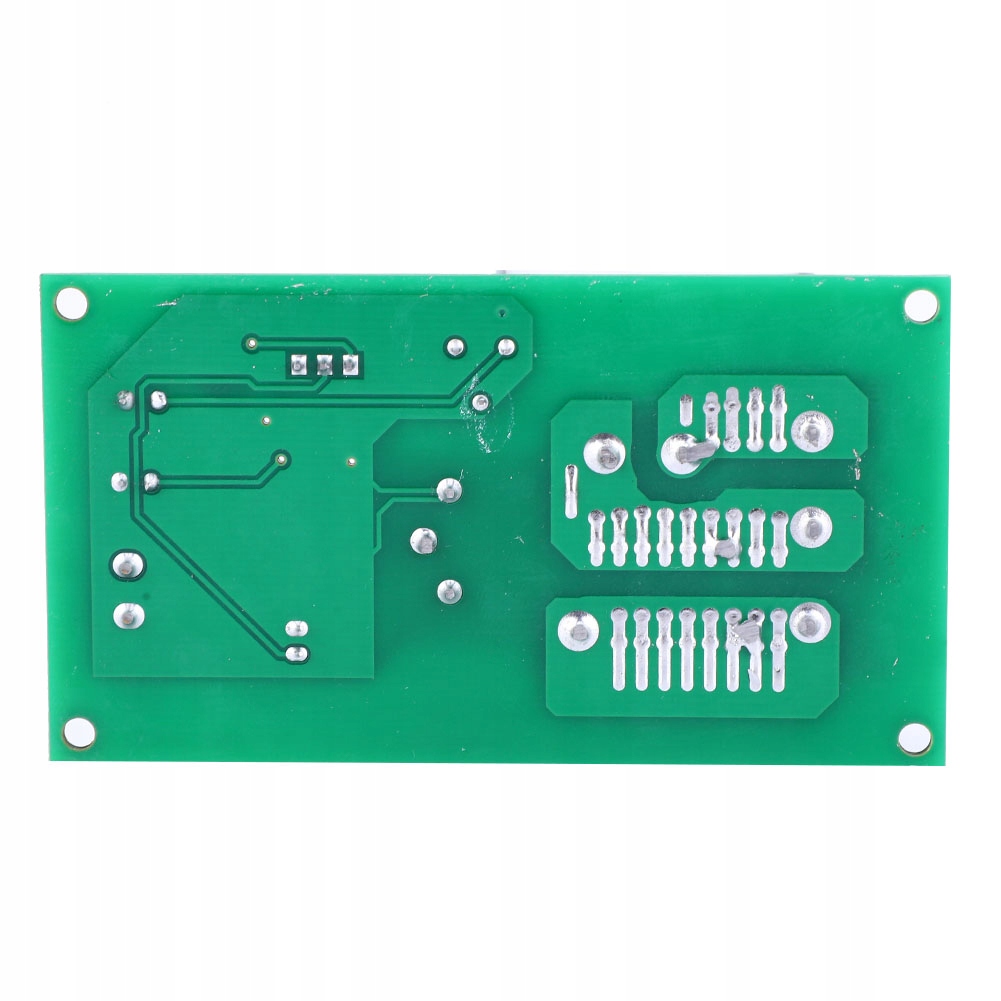

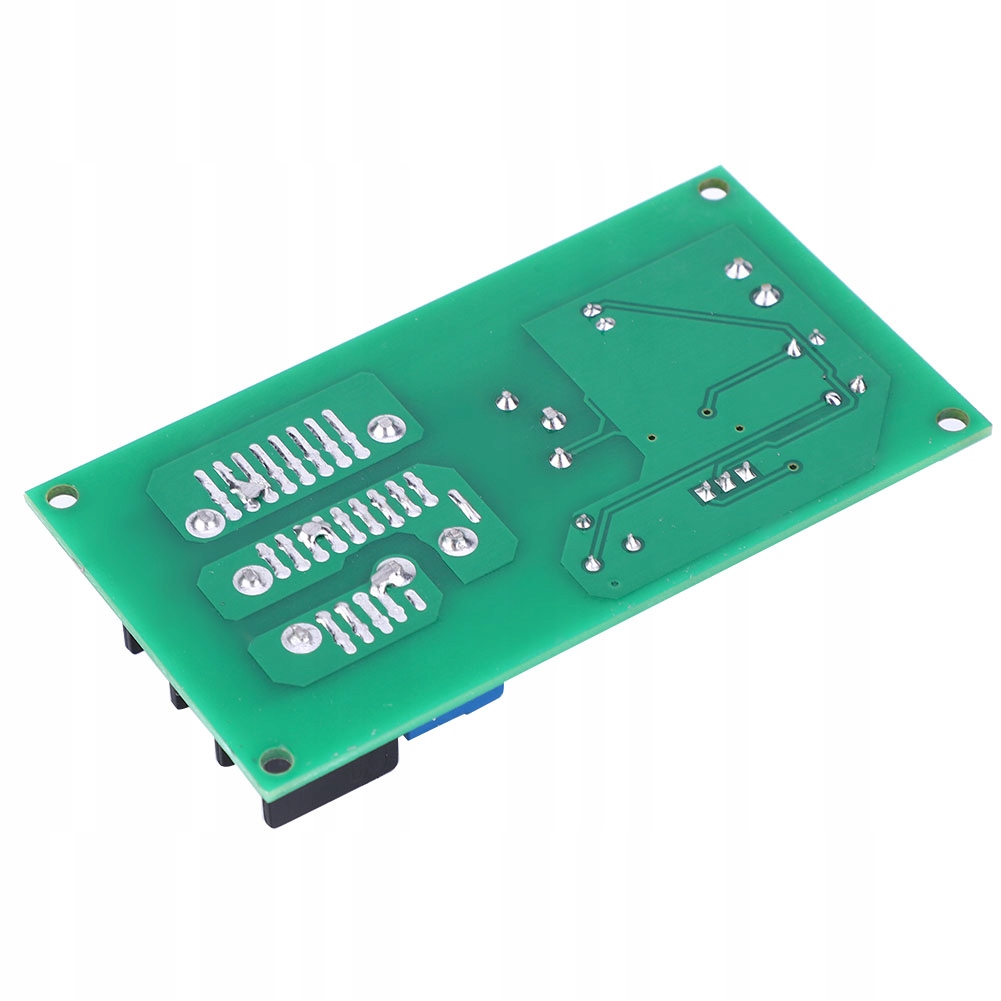

Moduł przekaźnika czasowego opóźnienia 30A DC 12 V. Płytka timera A0

Funkcja:

1. Wykorzystując dedykowany układ czasowy NE555 jako główny element sterujący, czas jest dokładny i stabilny.

2. Ustawienia zworek na płytce umożliwiają przełączanie pomiędzy funkcjami A i B. Domyślnie ustawiony jest tryb A.

3. Ustawić czas za pomocą regulowanego rezystora z zakresem opóźnienia 0,1-5 sekund.

4. Nie jest wymagany żaden rozruch zewnętrzny, a zasilanie automatycznie przejdzie w stan opóźnienia.

5. Typowe napięcie robocze wynosi 12 V DC.

6. W trybie gotowości tylko prąd 3mA, oszczędzanie energii.

7. Zasilacz ma zabezpieczenie przed odwróceniem, a zasilanie zwrotne nie będzie działać ani nie spali modułu.

Specyfikacja:

• Stan: 100% nowy
• Typ artykułu: Moduł przekaźnika opóźnienia czasowego
• Napięcie: DC 12 V (można użyć 10 V-15 V)
• Pobór mocy: tryb gotowości 0,04 W
• Praca: 1,0 W
• Tryb uruchamiania: rozpocznij odmierzanie czasu po włączeniu zasilania
• Zakres czasu: 0,1-5 sekund
• Dokładność opóźnienia: 1%
• Obciążenie: AC 250 V 30 A lub DC 30 V 30 A
• Forma wyjściowa: Grupa normalnie otwarta + normalnie zamknięta
• Możliwość ustawienia jednego z dwóch trybów pracy:
• Odp.: Włącz natychmiast po nadejściu opóźnienia, odłącz (utrzymuj połączenie odłączone do momentu wyłączenia wejścia);
• B: Nie będzie działać po włączeniu zasilania i zostanie włączone po nadejściu opóźnienia (zawsze włączone do momentu wyłączenia wejścia).
• Tryb A: Po podłączeniu modułu do zasilania, czerwona lampka kontrolna wskazuje, że zasilanie jest włączone. Przekaźnik działa natychmiast i świeci się zielona lampka kontrolna. W tym momencie zaciski normalnie otwarty i wspólny zostają przełączone w stan włączenia (zacisk normalnie zamknięty jest odłączony). - Po pewnym czasie przekaźnik wyłączy się, a zielony wskaźnik zgaśnie. W tym momencie zacisk normalnie otwarty i wspólny są wyłączone (zacisk normalnie zamknięty jest włączony). Utrzymuj ten stan do momentu wyłączenia wejścia.
• Tryb B: Gdy moduł jest podłączony do źródła zasilania, czerwona lampka kontrolna wskazuje, że zasilanie jest włączone. Przekaźnik nie porusza się, zielona lampka kontrolna nie świeci, a zacisk normalnie otwarty i wspólny pozostają w stanie wyłączonym przed włączeniem zasilania (zacisk normalnie zamknięty jest włączony). Po pewnym czasie przekaźnik zostaje włączony i zapala się zielona lampka kontrolna. W tym momencie zacisk normalnie otwarty i wspólny zostają przełączone w stan włączony (zacisk normalnie zamknięty jest odłączony). Utrzymuj ten stan do momentu wyłączenia wejścia.

Lista pakietów:

• 1 x moduł przekaźnika opóźnienia czasowego
