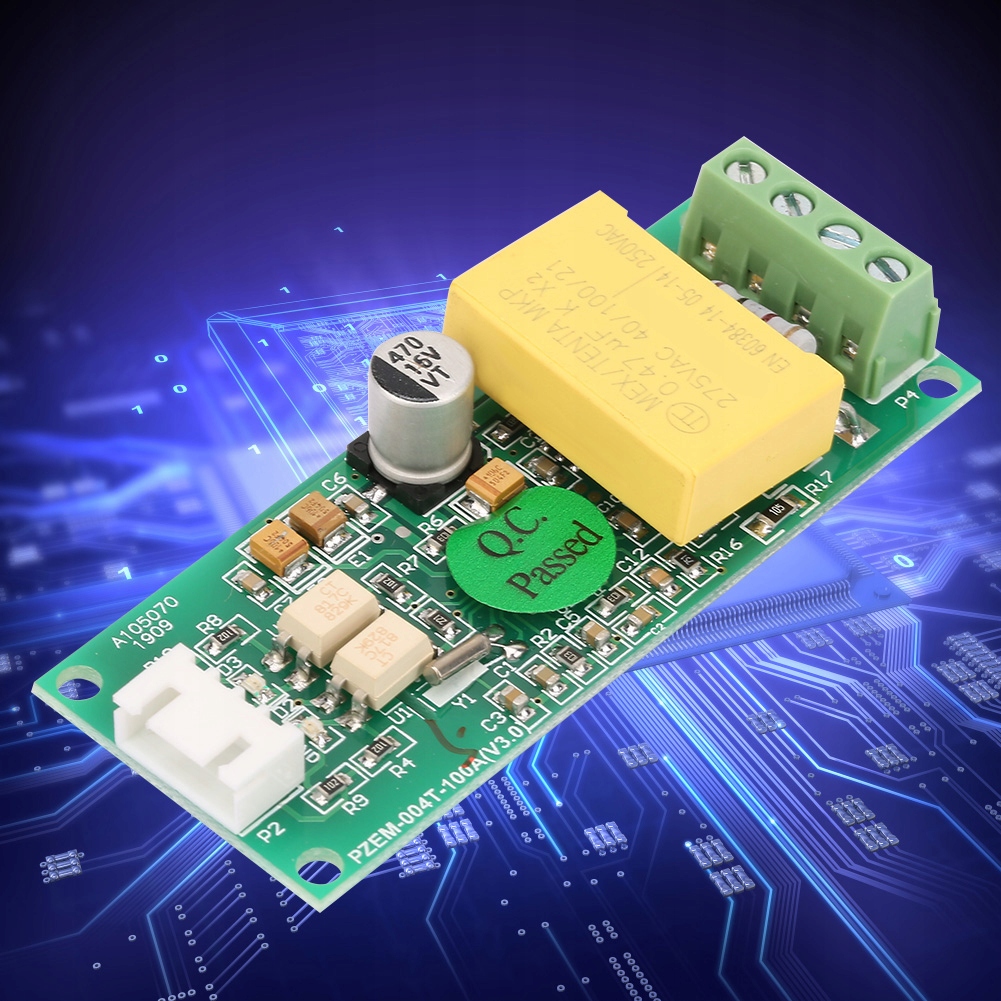

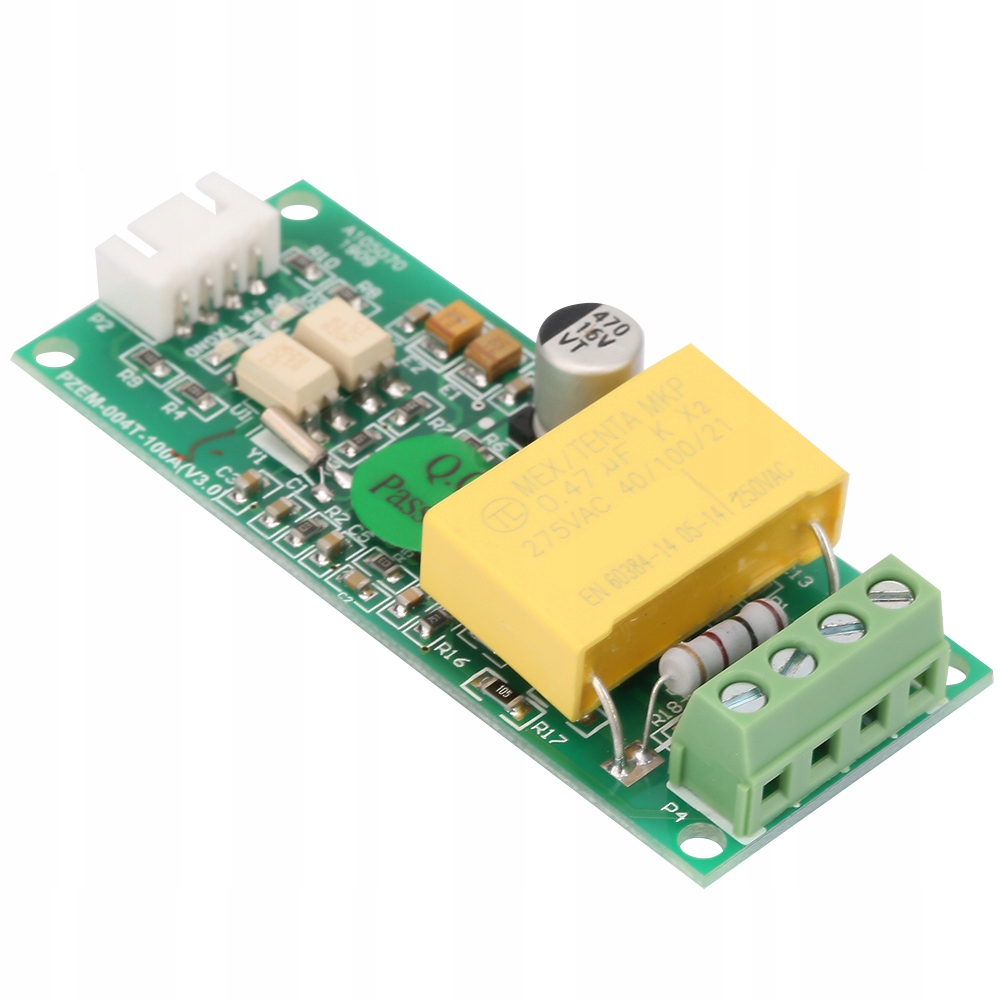

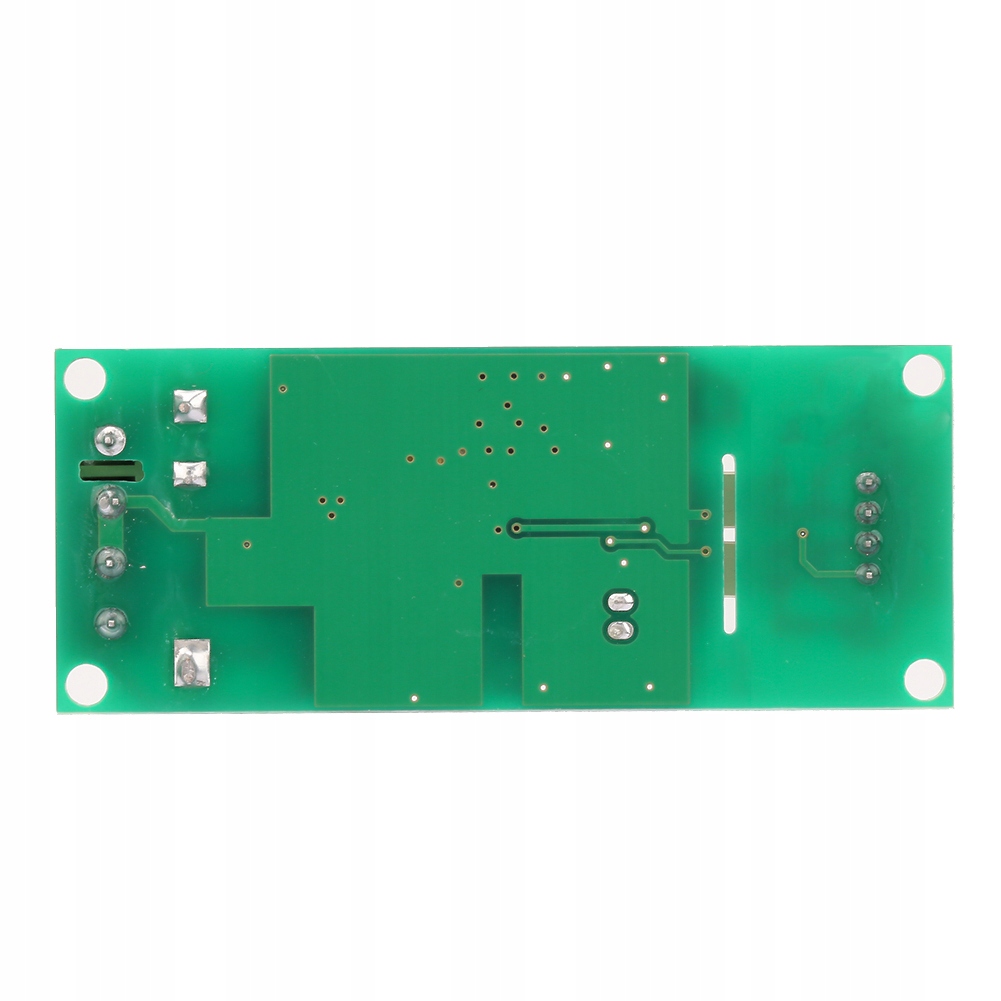

Miernik Amperometr Pcefair PZEM-004T 100A

Cechy:

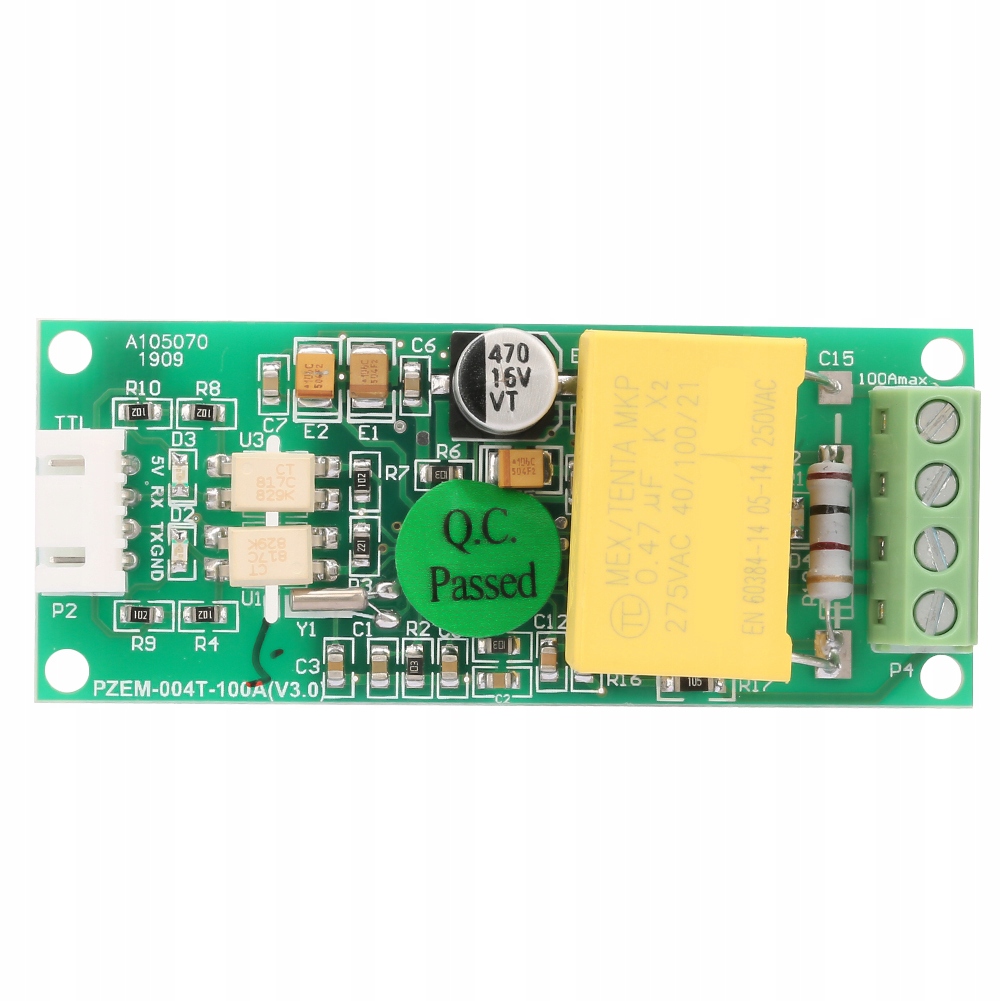

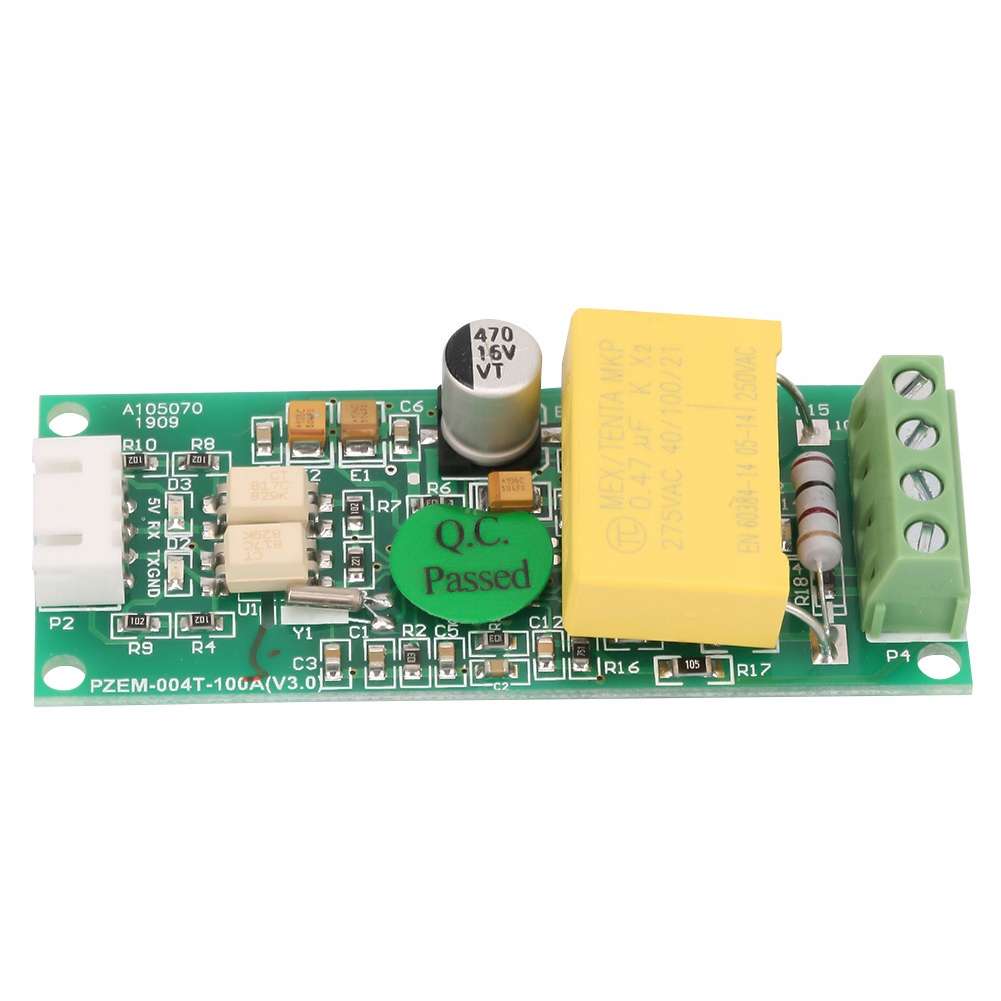

Jest to elektryczny modu testowy monitorowania, który może być używany do testowania mocy, energii, napięcia i prądu.

Podączenie tego moduu jest podzielone na dwie części: napięcie, poączenie wejściowe i komunikację portu szeregowego, a można użyć różnych adapterów TTL, aby komunikować się z różnymi terminalami.

Modu testowy jest zaprojektowany do testowania sprzętu o dużej mocy i możesz intuicyjnie obserwować proces akumulacyjny w przypadku testu obciążenia o niskiej mocy (w raNaNaMach 100W).

Na moduu znajduje się przycisk do resetu energii, po tu naciśnij i przytrzymaj przycisk przez pięć sekund i zwolnij, a następnie naciśnij przycisk ponownie, aby zakończyć reset energii.

Wyświetla się przez PC lub inne terminale, a można pobrać oprogramowanie na PC. W przypadku innych terminali, musi być zaprogramowane przez siebie.

. Miernik Amperometr Pcefair PZEM-004T 100A

. Miernik Amperometr Pcefair PZEM-004T 100A

Specyfikacje:

Napięcie robocze: 80~260VAC

Napięcie testowe: 80~260VAC

Moc znamionowa: 100A/22000W

Częstotliwość robocza: 45-65Hz

Dokadność pomiaru: 1.0

Rozmiar deski: 7.3 x 3 x 2.3cm

Format wyświetlania:

1. Zakres testów mocy: 0~22kW

0,10kW, format wyświetlacza wynosi 0.000,9.999

10.22kW, format wyświetlacza wynosi 10.00 do 22.00

2. Zakres testów energii: 0~9999kWh

0.10kWh, format wyświetlania wynosi 0.000,9.999

10.100kWh, format wyświetlania wynosi 10.00,99

100.1000kWh, format wyświetlania wynosi 100.0999.9

1000.9999kWh i powyżej, format wyświetlacza to 1000,9999

3. Zakres testów napięcia: 80~260VAC

Format wyświetlania to 110.0.220.0

4. Aktualny zakres badań: 0~100A

Format wyświetlania to 00.00.99

. Miernik Amperometr Pcefair PZEM-004T 100A

. Miernik Amperometr Pcefair PZEM-004T 100A

Funkcja:

1. Pomiar napięcia (V), prądu (A), średniej mocy (kW), energii (kWh).

2. Reset energii poprzez naciśnięcie jednego przycisku.

3. Przechowywać dane podczas wyączenia zasilania (przechowywać zgromadzone dane energetyczne przed wyączeniem zasilania).

4. Funkcja wyświetlania PC (napięcie wyświetlania, prąd, średnia moc, energia).

5. Funkcja komunikacji portu szeregowego (port szeregowy TTL może komunikować się, odczytywać i ustawiać parametry za pomocą różnych terminali za pośrednictwem adaptera USB).

Interfejs wyświetlania:

Wyświetla się za pośrednictwem komputera PC lub innych terminali (musi być zaprogramowany przez siebie), poniżej znajduje się krótki opis każdego wyświetlacza parametrów:

1. Wyświetlacz napięcia(V)

Pomierz i wyświetlaj napięcie sieci elektrycznej.

2. Wyświetlacz bieżący(A)

Pomiar i wyświetlanie prądu obciążenia (urządzenia). Aktualna wartość testowa wynosi od zątku 10mA, a ten modu jest przeznaczony do testowania sprzętu o dużej mocy, jeśli potrzebujesz bieżącej dokadności testowania na poziomie mA, nie jest zalecana.

3. Wyświetlacz energii (kWh)

Pomiar i wyświetlanie akumulacyjnego zużycia energii. Minimalna jednostka pomiaru energii to 0.001kWh, co oznacza, że zaczyna się akumulować od 1Wh. Możesz intuicyjnie obserwować proces akumulacyjny dla testu obciążenia niskiej mocy (w raNaNaMach 100W).

4. Wyświetlacz mocy (kW)

Pomierz i wyświetlaj moc obciążenia. Wartość testu mocy wynosi od zątku 0.001kW, co oznacza, że zaczyna się testować od 1W, a ten modu jest przeznaczony do testowania urządzeń o dużej mocy, jeśli masz wymaganie testowania mocy w raNaNaMach 1W, nie jest zalecane.

Komunikacja portu szeregowego

Modu ten jest zaprojektowany z interfejsem komunikacji danych portu szeregowego TTL, można odczytać i ustawić odpowiednie parametry za pośrednictwem portu szeregowego. Jeśli potrzebuje komunikacji z urządzeniem posiadającym USB lub RS232 (np. komputer), wymagany jest adapter TTL. W poniższej tabeli przedstawiono protokoy komunikacyjne tego moduu:

Funkcja

Gowa

Dane1- Dane5

Suma

Napięcie

B0

C0 A8 01 00 (Komputer wysya polecenie do odczytu wartości napięcia)

1A

A0

00 E6 02 00 00 (Odpowiedź miernika wartość napięcia wynosi 230.2V)

88

Aktualny

B1

C0 A8 01 00 (Komputer wysya polecenie do odczytu bieżącej wartości)

1B

A1

00 11 20 00 00 (Odpowiedź miernika aktualna wartość to 17.32A)

D2

Średnia moc

B2

C0 A8 01 00 (Komputer wysya polecenie do odczytu średniej wartości mocy)

1C

A2

08 98 00 00 00 00 (Odpowiedź miernika wartość mocy aktywnej wynosi 2200w)

42

Odczyt energii

B3

C0 A8 01 00 (Komputer wysya polecenie do odczytu wartości energii)

1D

A3

01 86 9f 00 00 (Odpowiedź miernika wartość energii wynosi 99999wh)

C9

Ustaw adres moduu

B4

C0 A8 01 00 (Komputer wysya polecenie ustawienia adresu, adres 192.168.1.1)

1E

A4

00 00 00 00 00 00 (Odpowiedź licznika adres zosta pomyślnie ustawiony)

A4

Ustaw prog alarmu mocy

B5

C0 A8 01 14 (komputer wysya polecenie ustawienia progu alarmu zasilania)

33

A5

00 00 00 00 00 00 (Odpowiedź miernika, próg alarmu zasilania zosta pomyślnie ustawiony)

A5

Ilustracja protokou komunikacyjnego:

1. Ustaw adres komunikacji: 192.168.1.1

Wyślij polecenie: B4 C0 A8 01 00 1E

Dane odpowiedzi: A4 00 00 00 00 00 A4

Uwaga: Powyższy przykad ilustruje, że ustawienie adresu komunikacyjnego jako 192.168.1.1 (użytkownik może ustawić wasny adres w oparciu o swoje preferencje i potrzeby), wysyanie poleceń i automatyczne odpowiedzi dane są jak pokazano powyżej, dane są wyrażone w sześciodecimale; ostatni bajt danych wysyających i odpowiadających to 1E i A4, co jest sumą kumulatywną. W przypadku wysyania poleceń: B4 ŹC0 ŹA8 Ź01 Ź00 Ź21E (sześciodecymalne), dane sumy sumy kumulatywnej to 21E, weź ostatnie dwa bajty 1E jako dane sumy kumulatywnej w poleceniach wysyających; w danych dotyczących odpowiedzi: A4­00­00­A4 (sześciodecymalne), dane sumy ącznej to A4, która jest sumą ączną danych w odpowiedzi.

2. Ustaw próg alarmu mocy: 20 KW

Wyślij polecenie: B5 C0 A8 01 14 33

Dane odpowiedzi: A5 00 00 00 00 00 A5

Uwaga: 14 w poleceniu wysyającym jest wartość progowa alarmu (14 jest reprezentacją danych sześciodecymalnych, która przekonwertowana na przecinek wynosi 20). Wartość alarmu mocy tego moduu opiera się na jednostkach KW, a minimalna wartość alarmu to 1KW, wartość maksymalna to 22KW.

3. Odczytaj napięcie

Wyślij polecenie: B0 C0 A8 01 00 1A

Dane odpowiedzi: A0 00 E6 02 00 00 88

Uwaga: dane dotyczące napięcia odpowiedzi to D1D2D3.00 E6 02, 00 E6 reprezentują bit cakowity napięcia, 02 reprezentują przecinek napięcia, przecinek jest jedną cyfrą, konwertuje 00 E6 na przecinek to 230; konwertuje 02 na dziesiętny to 2, więc wartość napięcia aktualnego wynosi 230.2V.

4. Przeczytaj bieżący

Wyślij polecenie: B1 C0 A8 01 00 1B

Dane odpowiedzi: A1 00 11 20 00 D2

Uwaga: bieżące dane odpowiedzi to D2D3.11 20, 11 reprezentują bit cakowity bieżącego, 20 reprezentują przecinek bieżącego, aktualny przecinek to dwie cyfry, konwertuje 11 do dziesiętnego to 17; konwertuje 20 do dziesiętnego to 32, więc bieżąca wartość to 17.32 A.

5. Odczytaj moc

Wyślij polecenie: B2 C0 A8 01 01 00 1C

Dane odpowiedzi: A2 08 98 00 00 42

Uwaga: Dane dotyczące mocy odpowiedzi to D1D2.08 98, konwertuje 08 98 na dziesiętny to 2200, więc wartość aktualnego napięcia wynosi 2200W.

6. Odczytaj energię

Wyślij polecenie: B3 C0 A8 01 01 00 1D

Dane odpowiedzi: A3 01 86 9F 00 00 C9

Uwaga: Dane dotyczące energii odpowiedzi to D1D2D3.01 86 9F, konwertują 01 86 9F na dziesiętny 99999, więc zgromadzona energia wynosi 99999Wh.

. Miernik Amperometr Pcefair PZEM-004T 100A

. Miernik Amperometr Pcefair PZEM-004T 100A

Ilustracja komunikacji

1. Podącz sprzęt zgodnie z poniższym schematem okablowania.

2. Po okablowaniu wybierz port komunikacyjny, oprogramowanie komputera hosta tego moduu obsuguje port komunikacyjny: COM2\COM3\COM4, możesz sprawdzić za pośrednictwem menedżera urządzeń, jeśli nie jest to powyższy port komunikacyjny, należy go zmienić.

Schemat okablowania:

Uwaga:

1.Jest to modu wewnętrzny i nie może być używany na zewnątrz.

2.Load może być ponad mocą znamionową.

3.Przewody nie mogą być ze.

Pobieranie oprogramowania:

http://pan.baidu.com/s/1pLMxK6J

Haso: ffuj

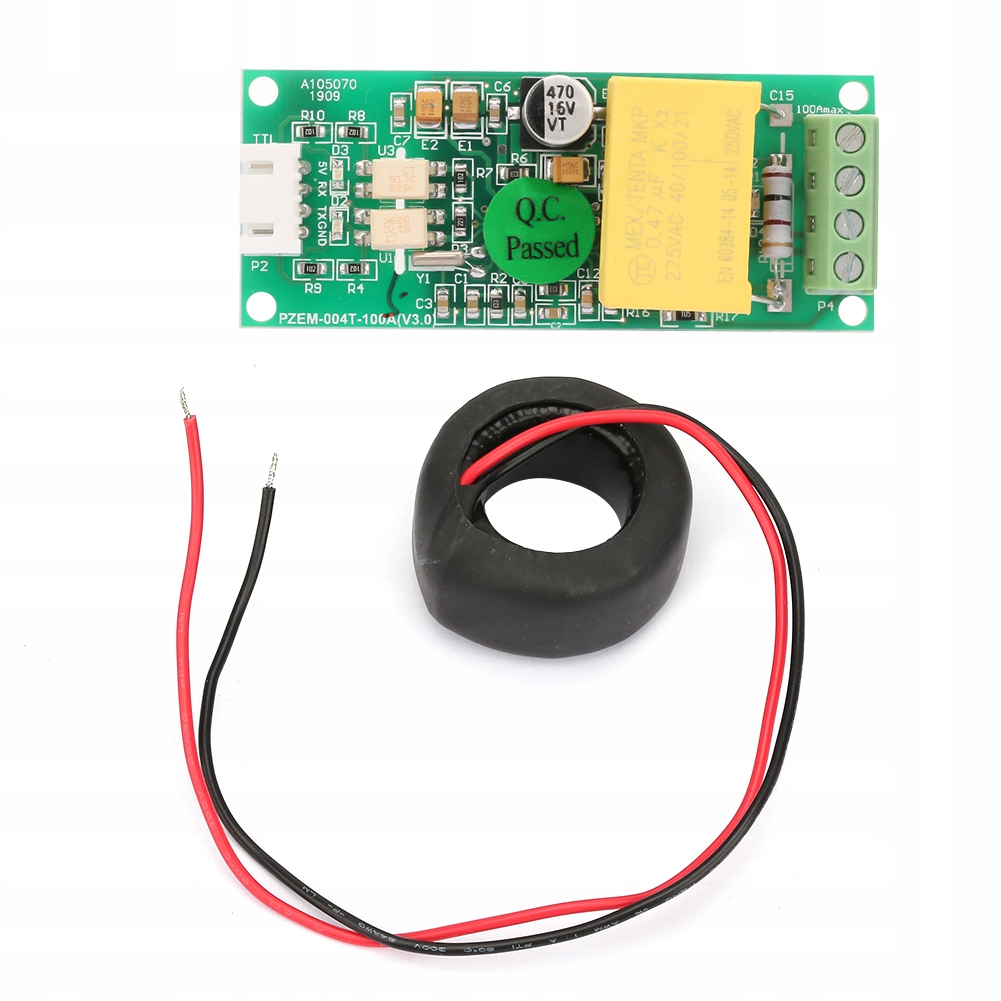

Pakiet zawiera: 1 x Modu (adapter USB nie jest doączony)

1 x Transformator prądu (kolor losowy)
