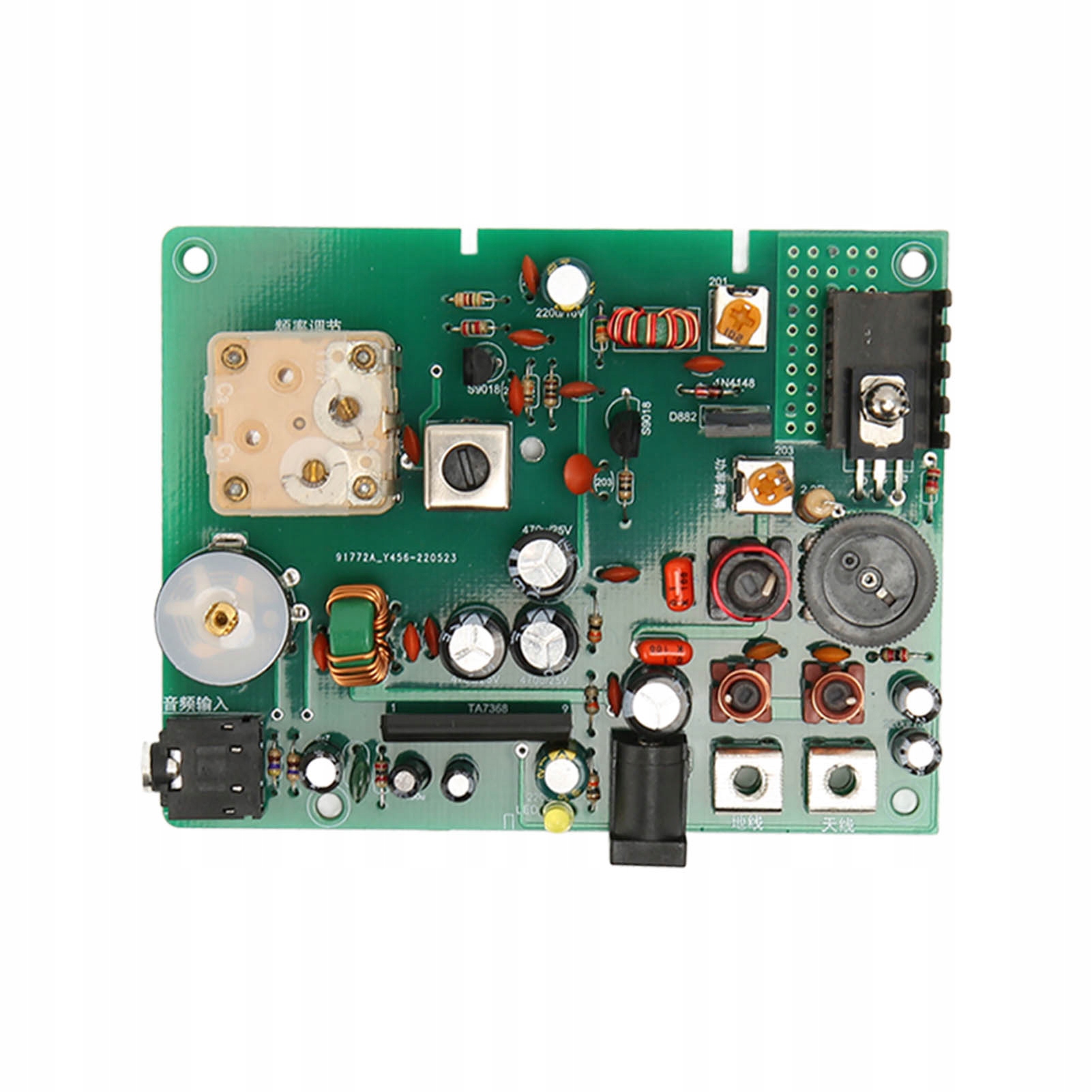

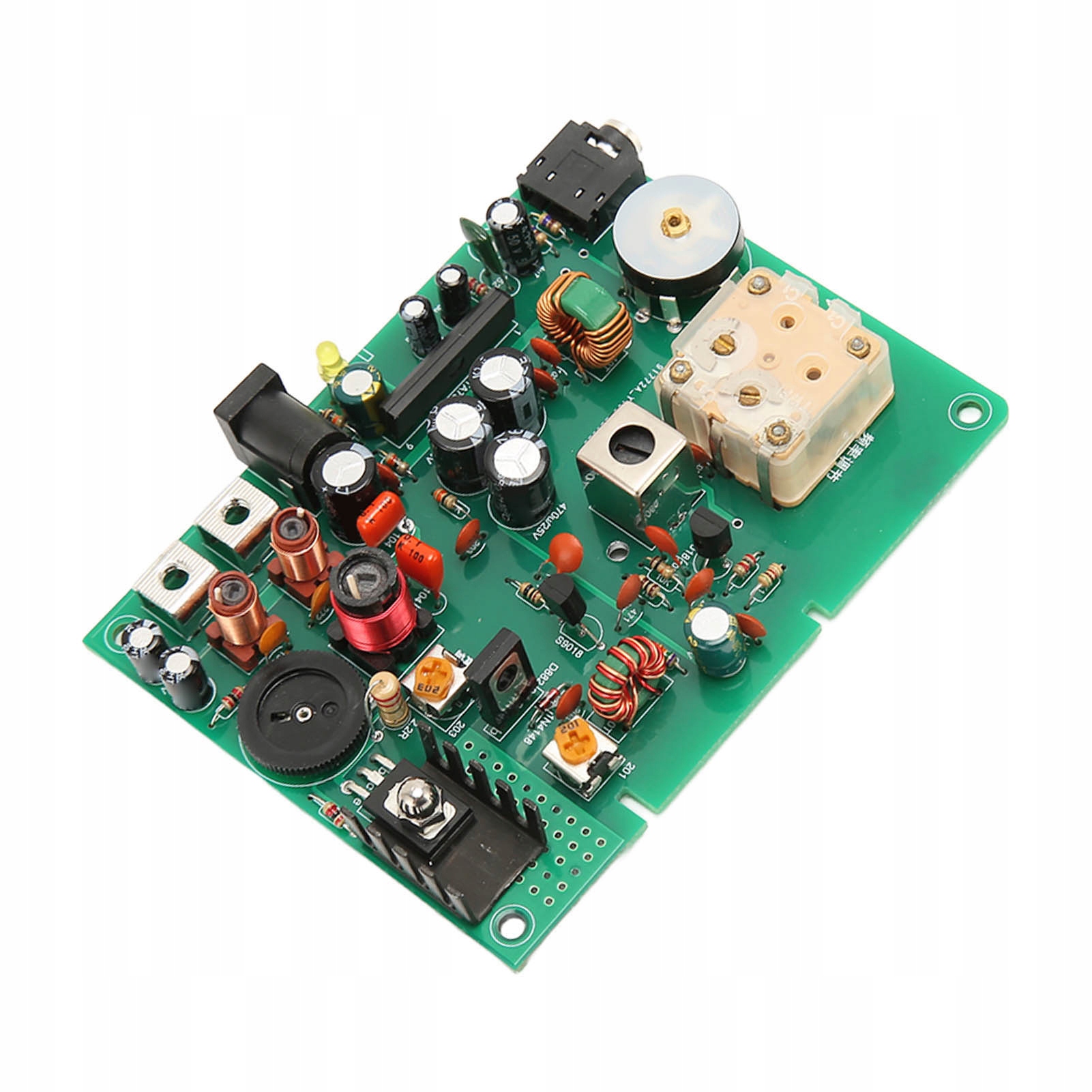

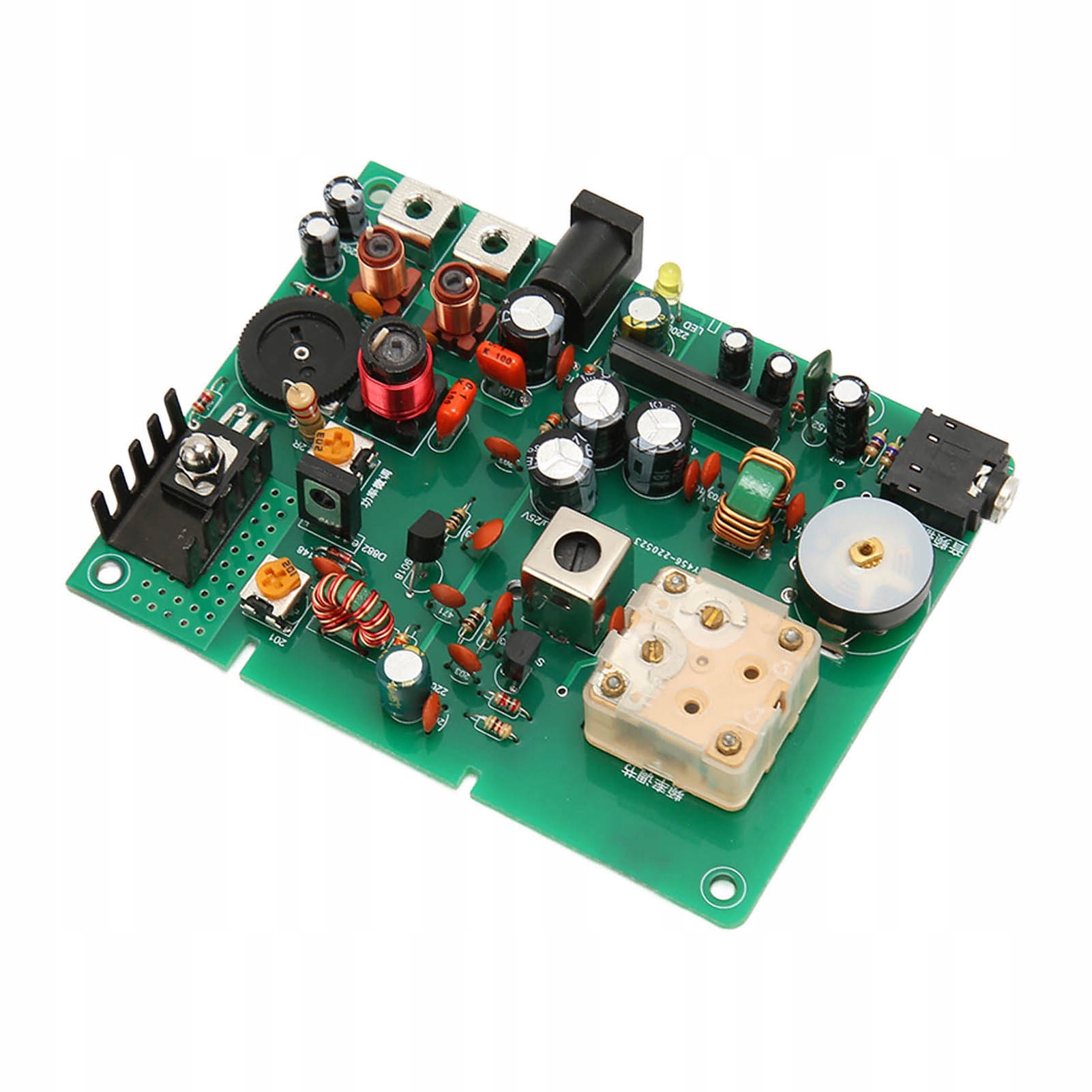

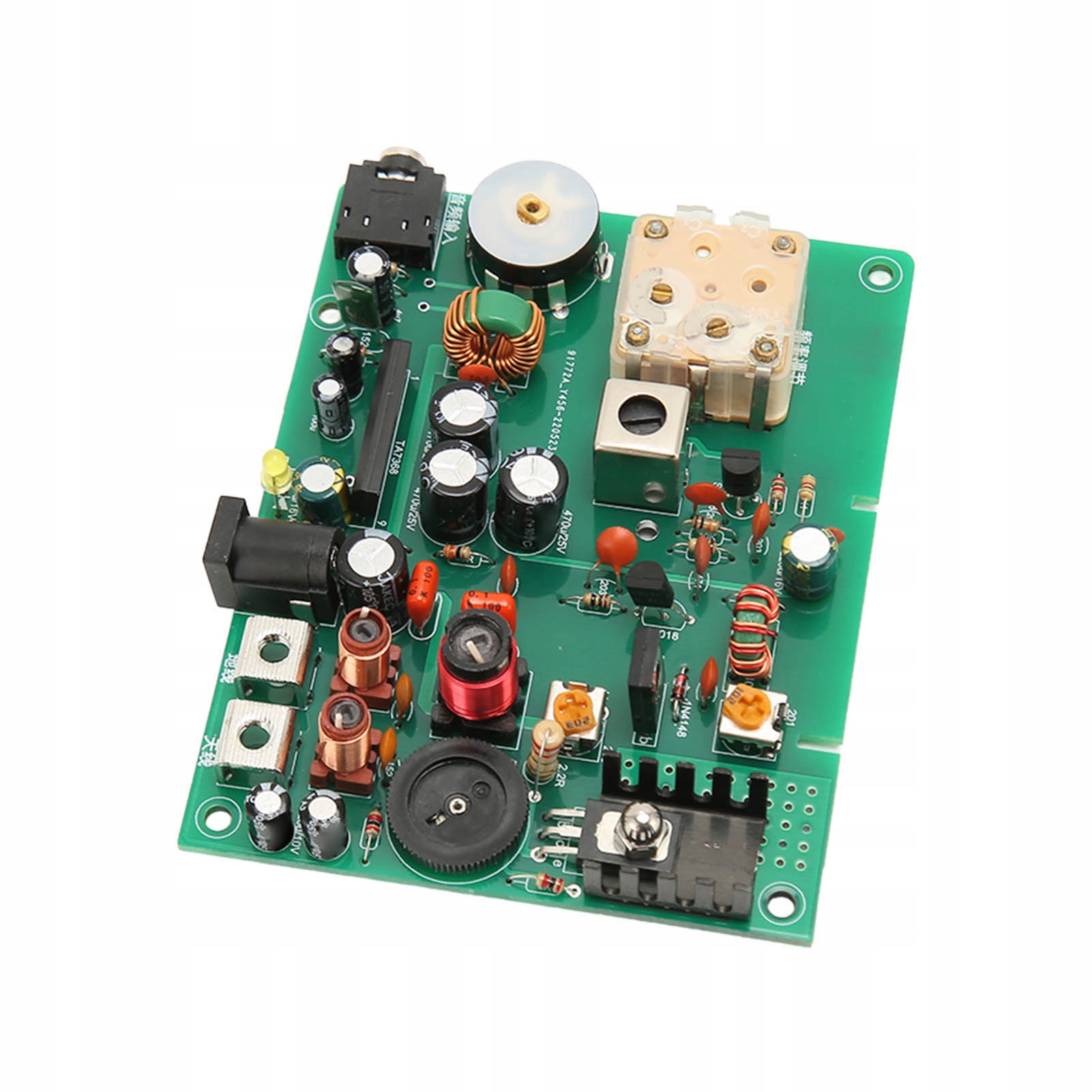

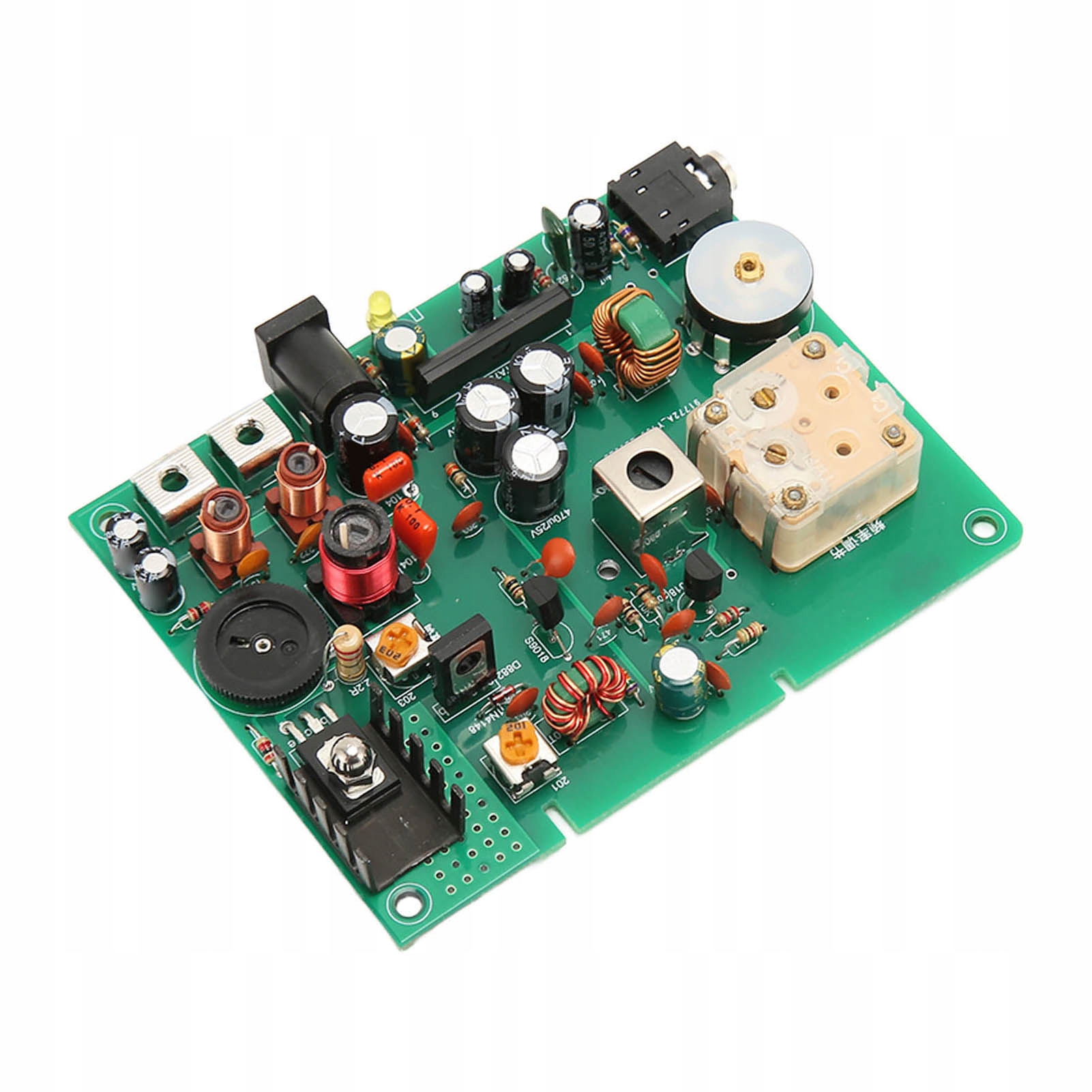

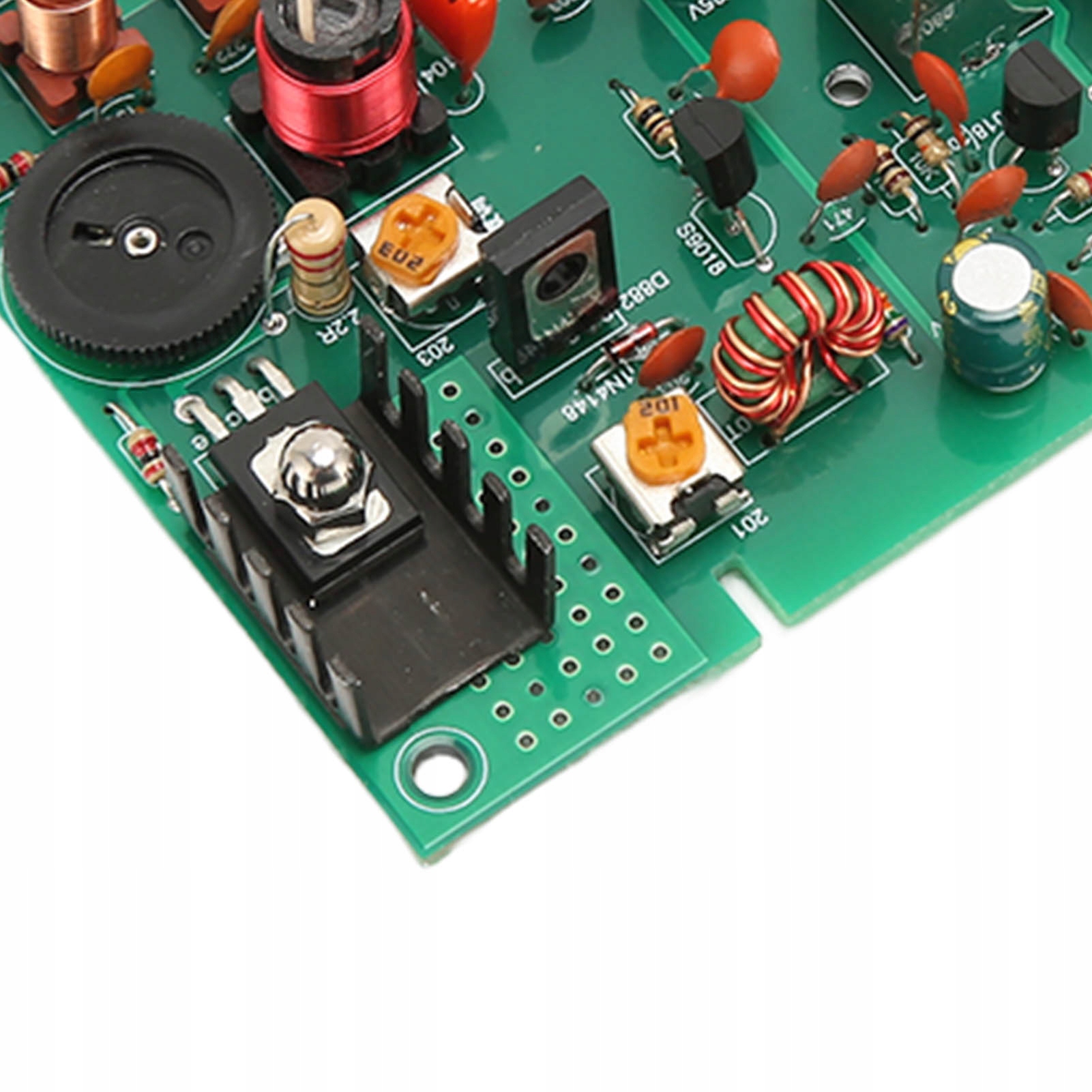

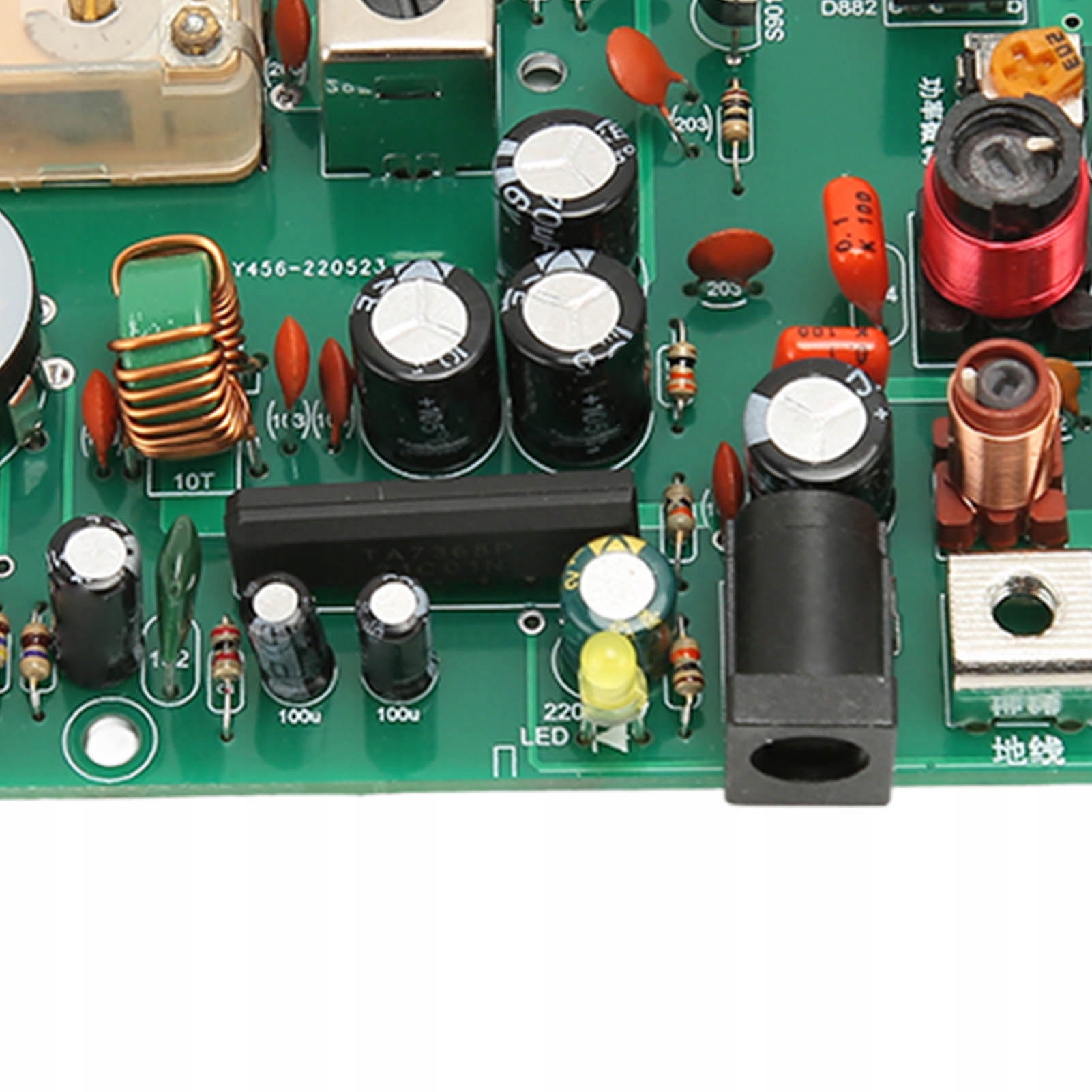

NADAJNIK RADIOWY ŚREDNIEJ FALI NADAJNIK AM 9V 2A DC 530-1600 KHZ

Funkcja:1. WZMOCNIENIE DŹWIĘKU: R2, R3 dla rezystora dostępu do źróda dźwięku, potencjometr gośności SW1, ukad wzNaMacniacza dźwięku IC1, kondensatory sprzęgające dźwięk C9, kondensatory obejściowe dźwięku C11, C12, obwód filtra RC R1, C8, wskaźniki mocy R5, D1.

2. ŹRÓDŁO OSCYLACJI: Q1 skada się z obwodu oscylacyjnego transformatora modulującego wspólną bazę, generującego sygnay o wysokiej częstotliwości o jednakowej amplitudzie, a regulację CV można ustawić na częstotliwości 530-1600 KHZ, R10, C19 dla sieci z dodatnim sprzężeniem zwrotnym, C18 dla wysokiego kondensatory obejściowe częstotliwości, aby uzyskać wspólną bazę i obwód, filtrowanie zasilania C16 i obejście wysokiej częstotliwości, filtrowanie zasilania C17; R7, R8, R9 dla rezystora NaPolaryzacji.

3. WZMOCNIENIE WYSOKICH CZĘSTOTLIWOŚCI: Q2 Q1 dalsze wzmocnienie sygnau amplitudy wysokiej częstotliwości, C20 dla pojemności sprzęgającej, C21 pojemności obejściowej wysokiej częstotliwości, R11, R12 dla rezystora NaPolaryzacji, B2 dla indukcyjności przewodzenia szerokopasmowego wysokiej częstotliwości. B2 wtórne napięcie wyjściowe o wysokiej częstotliwości.

4. MODULACJA WYSOKIEJ CZĘSTOTLIWOŚCI: Kondensatory dźwiękowe C22, C23, wyreguluj SW3, aby uzyskać odpowiednie napięcie dźwięku, rezystor ujemnego sprzężenia zwrotnego R15, SW2, rezystor NaPolaryzacji R14, wyreguluj SW2, aby poprawić jakość dźwięku.

5. FILTR SIECI: L2, L3, C26, C27 dla sieci dolnoprzepustowej, odfiltrowują wysokie harmoniczne tak, aby ksztat fali by zbliżony do sinusoidalnego, pasującego do anteny.

Specyfikacja:Typ artykuu: Zestaw nadajnika radiowego na falach średnich

Materia: PCB

Zasilanie: 9V2A DC, interfejs 5.5, wewnętrzny dodatni i zewnętrzny ujemny (należy zapewnić wasne zasilanie)

Częstotliwość transmisji: 530-1600 KHZ (pasmo fal średnich radiowych)

Moc nadawania HF: regulowana 20-500 MW, dostosuj moc w odści 5-10 metrów.

Antena: Można używać przewodu domowego o średnicy 1,5 lub 2,5 milimetra kwadratowego i dugości 2–5 metrów (należy zaopatrzyć we wasnym zakresie)

Wejście dźwięku: 3,5 mm na obu końcach, w zestawie akcesoria do pyty

Źródo dźwięku: CD, komputer stacjonarny, telefon komórkowy itp.

Dotyczy: entuzjastów radia średniofalowego, dla studentów studiujących generowanie sygnau bezprzewodowego, zasady modulacji dźwięku nadajnika AM.

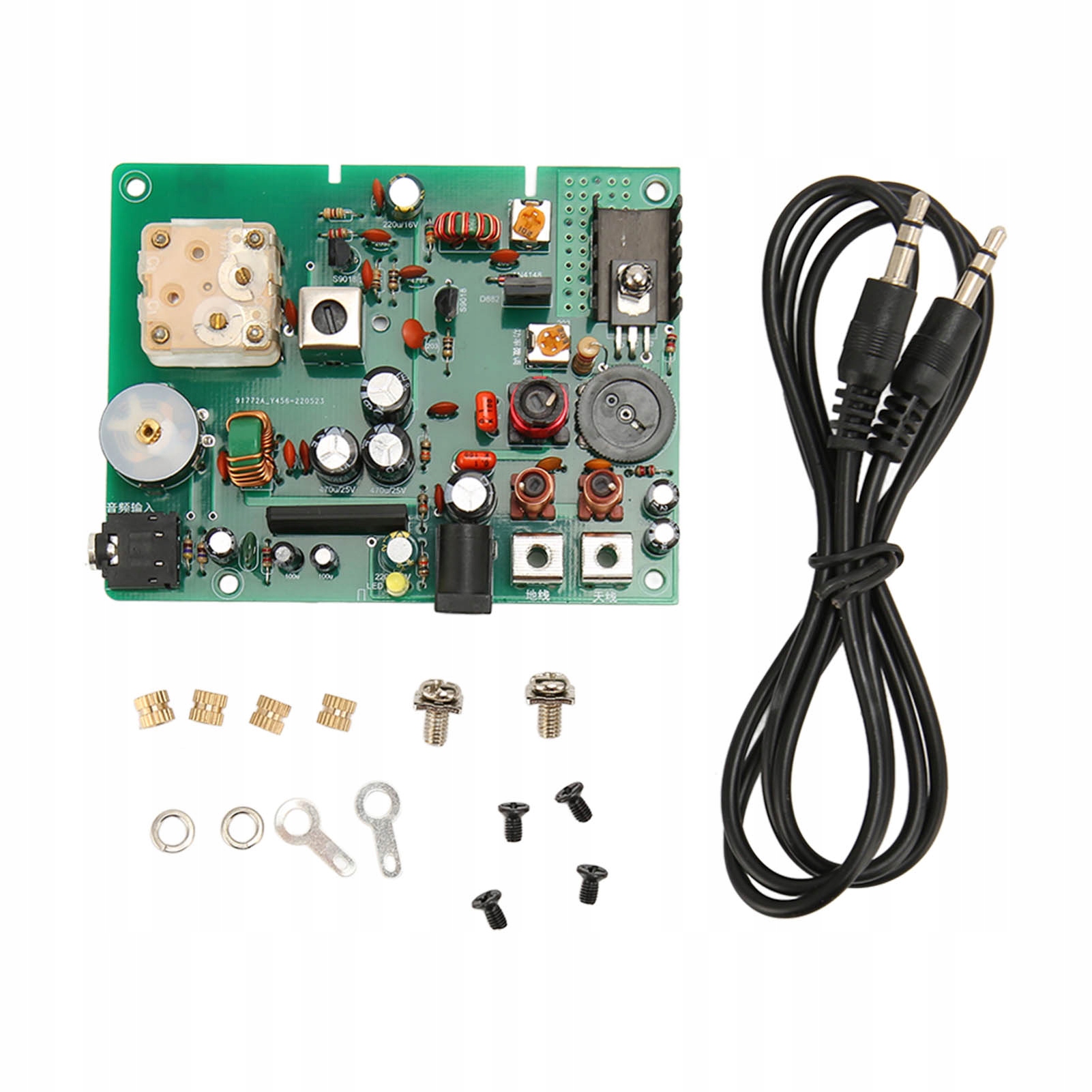

Lista pakietów:1 x nadajnik

1 x pakiet śrub

1 x instrukcja obsugi

1 x przewód dźwiękowy
