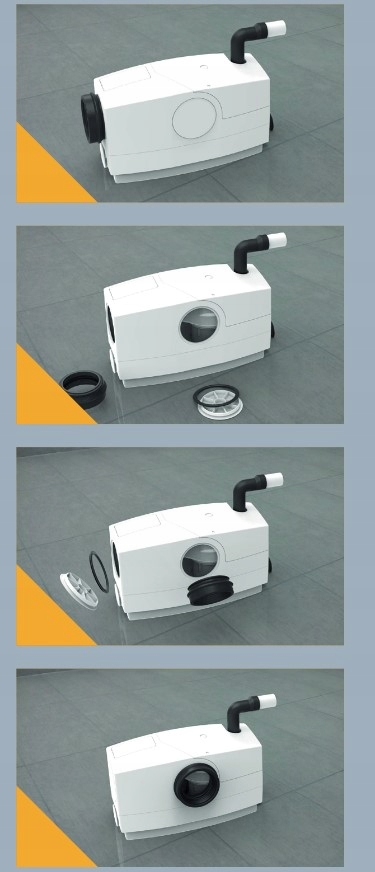

JUNG PUMPEN WCFIX PLUS AGREGAT MAŁA PRZEPOMPOWNIA DO ŚCIEKÓW Z FEKALIAMI

JUNG PUMPEN WCFIX PLUS AGREGAT MAŁA PRZEPOMPOWNIA

DO ŚCIEKÓW Z FEKALIAMI

Urządzenie do podnoszenia kału do ograniczonego użytku

Do połączenia toaleta, umywalka, prysznic lub bidet

Niewidoczny w instalacji podtynkowej lub przy bezpośrednim podłączeniu

do wolnostojącego WC

Made in Germany

✔️ Instalacja naścienna lub bezpośrednio za WC

✔️ Silnik o dużej mocy

✔️ Wolny przelot 19 mm

✔️ Kontrola czasu pracy z alarmem akustycznym i ze stykiem bezpotencjałowym

✔️ Zawór do odpowietrzenia i filtr z węgla aktywnego

✔️ Wydajny wirnik wolnoprzelotowy

✔️ Zintegrowany zawór zwrotny

✔️ WCfix plus można zainstalować we wnętrzu stelaża instalacyjnego lub bezpośrednio obok stojącej muszli klozetowej o minimalnej objętości spłuczki 6 litrów. Dzięki temu możliwe jest wykonanie dodatkowego WC praktycznie w każdym miejscu podczas prac renowacyjnych lub przebudowy domu. Urządzenie to służy do zabezpieczenia przed cofaniem się ścieków w miejscach znajdujących się poniżej poziomu cofania się ścieków.

✔️ Zoptymalizowany wirnik o swobodnym przepływie (Vortex) zapewnia szczególnie ciche tłoczenie ścieków. Dzięki takiej konstrukcji nie jest konieczne częste i regularne czyszczenie urządzenia, a koszty wykonywania prac konserwacyjnych można znacznie ograniczyć.

✔️ W związku z ograniczeniami funkcjonalnymi urządzenie stosować można wyłącznie w przypadkach, w których ilość osób korzystających z urządzeń sanitarnych jest niewielka i dostępna jest również druga toaleta znajdująca się powyżej poziomu cofania ścieków. Zgodnie z wymaganiami normy EN 12050-3 do urządzenia podłączyć można następujące urządzenia sanitarne: 1 muszlę klozetową • 1 umywalkę • 1 prysznic • 1 bidet

✔️ Wszystkie te urządzenia muszą znajdować się w jednym pomieszczeniu. Zgodnie z normą EN 12050-3 do urządzenia nie wolno podłączać ani wanny ani pralki.

✔️ WCfix plus wyposażony jest w wewnętrzny system monitorowania czasu pracy, który umożliwia ostrzeganie o usterkach urządzenia w formie alarmu dźwiękowego. Urządzenie zapewnia również możliwość przesyłania sygnału usterki do innych odbiorników za pomocą zintegrowanego styku o potencjale zerowym. Urządzenie po podłączeniu do źródła zasilania (gniazda typu Schuko) uruchamia się automatycznie w momencie podania ścieków. W przypadku instalacji urządzenia w łazienkach i kabinach prysznicowych należy przestrzegać odpowiednich przepisów.

✔️ W celu umożliwienia wykonania prac montażowych i konserwacji konieczne jest zapewnienie otworu rewizyjnego o odpowiedniej wielkości (wyposażenie dodatkowe).

✔️ Urządzenie zgodnie z EN 12050, gotowe do podłączenia z przewodem i wtyczką, kompletne z przyłączami, kolankiem odpływu, zaworem zwrotnym klapowym 1¼“, wkładką przewodu wentylacyjnego, filtrem z węglem aktywnym, opaskami i elementami łączącymi do ochrony przed wyporem wody.

Dane techniczne

✔️ Wysokość podnoszenia Hmax: 6 m

✔️ Przepływ Qmax: 12 m³/h

✔️ Wolny przelot: 19 mm

✔️ Wyjście tłoczne: DN 32

Dane mechaniczne

✔️ Uszczelnienie od strony silnika: Uszczelnienie wału

✔️ Komora olejowa: tak

✔️ Uszczelnienie od strony medium: Uszczelnienie wału

✔️ Wał: Stal nierdzewna

✔️ Wirnik: Typu Vortex, GFK

✔️ Obudowa silnika: Stal nierdzewna

✔️ Obudowa pompy: GFK

✔️ Waga: 6,2 kg

Dane elektryczne

✔️ Napięcie: 1/N/PE~230 V

✔️ Moc silnika P1: 0,73 kW

✔️ Moc silnika P2: 0,47 kW

✔️ Prąd: 3,2 A

✔️ Rodzaj ochrony: IP 44

✔️ Zabezpieczenie silnika: w uzwojeniu

✔️ Wtyczka: Schuko

✔️ S3: 30 %

Charakterystyka

Wysokość podnoszenia H [m]: Wydajność Q [l/min]

✔️ 1: 208

✔️ 2: 196

✔️ 3: 183

✔️ 4: 163

✔️ 5: 146

✔️ 6: 125
