ESP32-ETH01 Коммуникационный мост

IOT ETH<>WIFI<>BLUETOOTH<>UART супер быстрый 5Mбит <>IO Плата отлично подходит для реализации ESPHome

Модуль последовательного порта в Ethernet (сетевой модуль на ESP32)

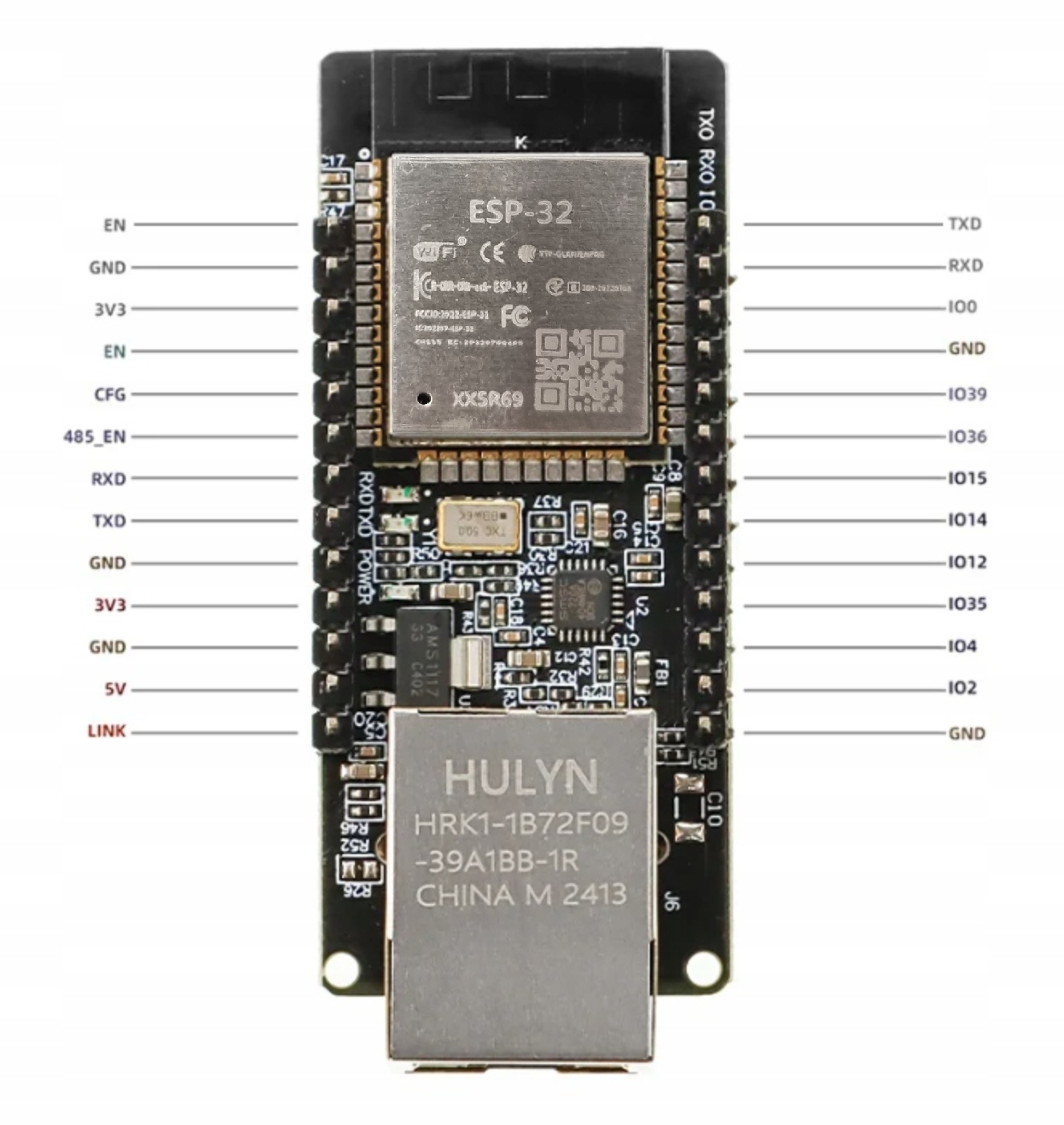

ESP32-ETH01 / WT32-ETH01 — это универсальный сетевой модуль, основанный на чипе ESP32, который объединяет в себе Ethernet 10/100 Мбит/с, Wi-Fi 2,4 ГГц и Bluetooth и сверхскоростной UART 5 Мбит — с полными сетевыми стеками TCP/IP. Благодаря этому он идеально подходит для IoT-проектов, автоматизации, промышленных контроллеров и интеграции устройств в сеть LAN без необходимости использования дополнительных микросерверов.!ВНИМАНИЕ! - в новой поставке пины уже припаяны

Najważniejsze cechy:

• ESP32 – dwurdzeniowy procesor 32-bit (do 240 MHz)
• Ethernet 10/100 Mb/s (RJ45) – stabilne połączenie LAN
• Układ PHY LAN8720A
• Wi-Fi 2.4 GHz 802.11 b/g/n
• Bluetooth 4.2 (BR/EDR + BLE)
• Obsługa TCP/UDP – tryb klient i serwer
• Możliwość pracy jako UART 5Mbit → Ethernet d
• OTA – aktualizacja oprogramowania przez sieć
• Kompaktowe wymiary – łatwa integracja
• Wersja v1.4 – poprawiona stabilność

⚙️ Dane techniczne:

• Mikrokontroler: ESP32
• Rdzenie: 2 × Xtensa LX6
• Taktowanie: do 240 MHz
• Pamięć Flash: 4 MB
• Ethernet: 10/100 Mb/s
• PHY: LAN8720A
• Interfejsy: UART, SPI, I2C, PWM, GPIO
• Protokoły: TCP, UDP, DHCP, statyczne IP
• Zasilanie: 5 V lub 3,3 V (wybrać jedno)
• Pobór prądu: ok. 80 mA (szczytowo do ~500 mA)
• Temperatura pracy: –40 °C do +85 °C
• Programowanie: Arduino IDE / ESP-IDF / PlatformIO

  🛠️ Zastosowania:

  ✔ Automatyka domowa i przemysłowa

  ✔ Systemy IoT i zdalnego sterowania

  ✔ Konwersja UART → Ethernet

  ✔ Integracja z MQTT, REST API, WebSocket

  ✔ Sterowniki sieciowe i soft-PLC

  ✔ Home Assistant, Node-RED, SCADA

📦 Zestaw zawiera:

• 1× Moduł ESP32-ETH01 v1.4 / WT32-ETH01  !UWAGA! - w nowej dostawie Piny nie są przylutowane - Jest możliwosć ich doutowania .Porszę przy zakupie poinformować o tym w waidomości i koniecznie określić czy piny mają być przylutowane od spodu (np pod BreadBoard) lub od góry - czyli po stronie komponentów .

LINK DO GITHUB

https://github.com/flexTech-KRK/RM3100-WT32-ESP01-3DVisu.git

z komplentym projektem złożonym z 3 częśći na licenji MIT :

Akwizycja danych z sensora RM3100 (dostepnego na innych naszych aukcjach ) do mostka WT32-ETH01 Dystrybucja dnych pomiarowych jako broadcast po UPD (w sieci LAN) (jako projekt w Arduino)

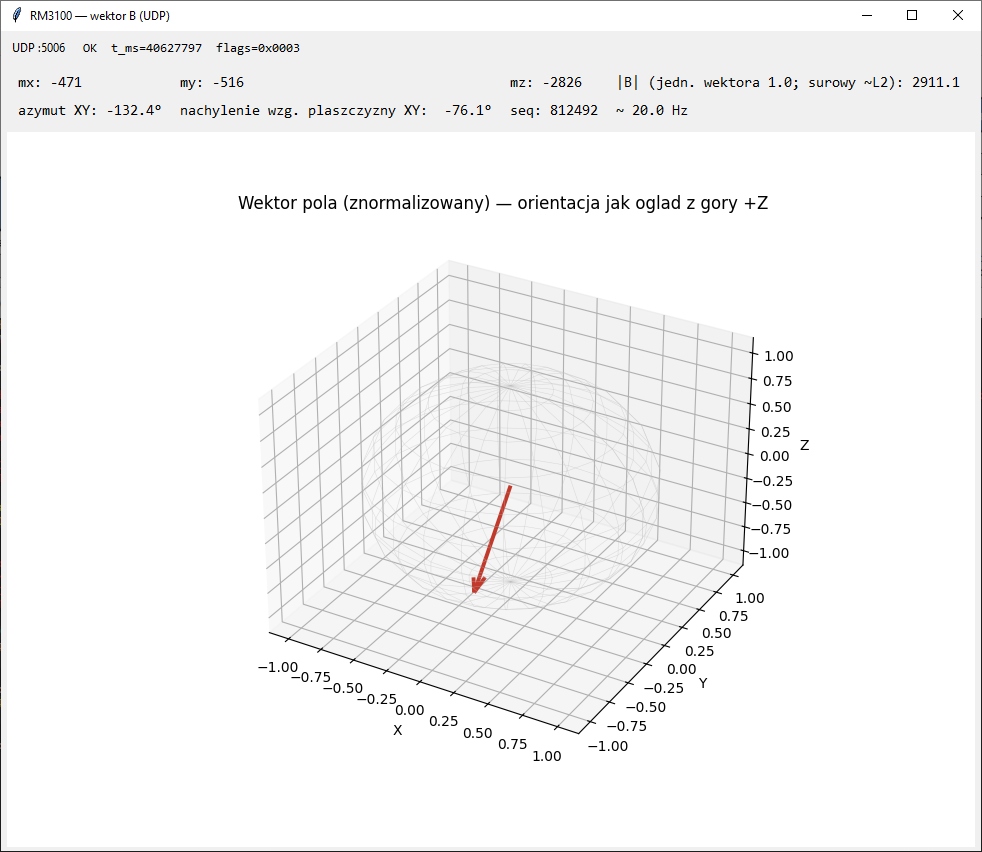

Przechwytywanie danych UDP i wizualizacjia 3D w czasie rzeczywistym projekt w python 3.12Polecamy rónież repo użytkowniaka  @egnor https://github.com/egnor/wt32-eth01/tree/main
