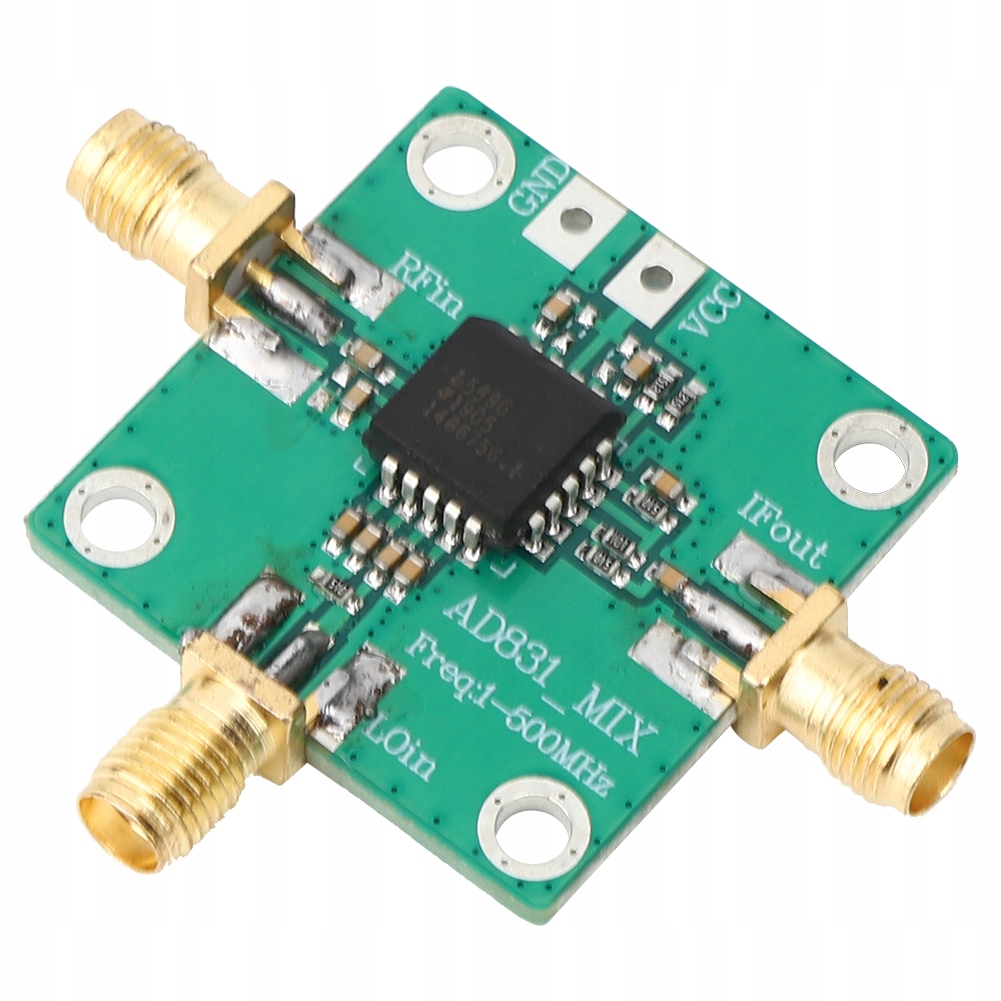

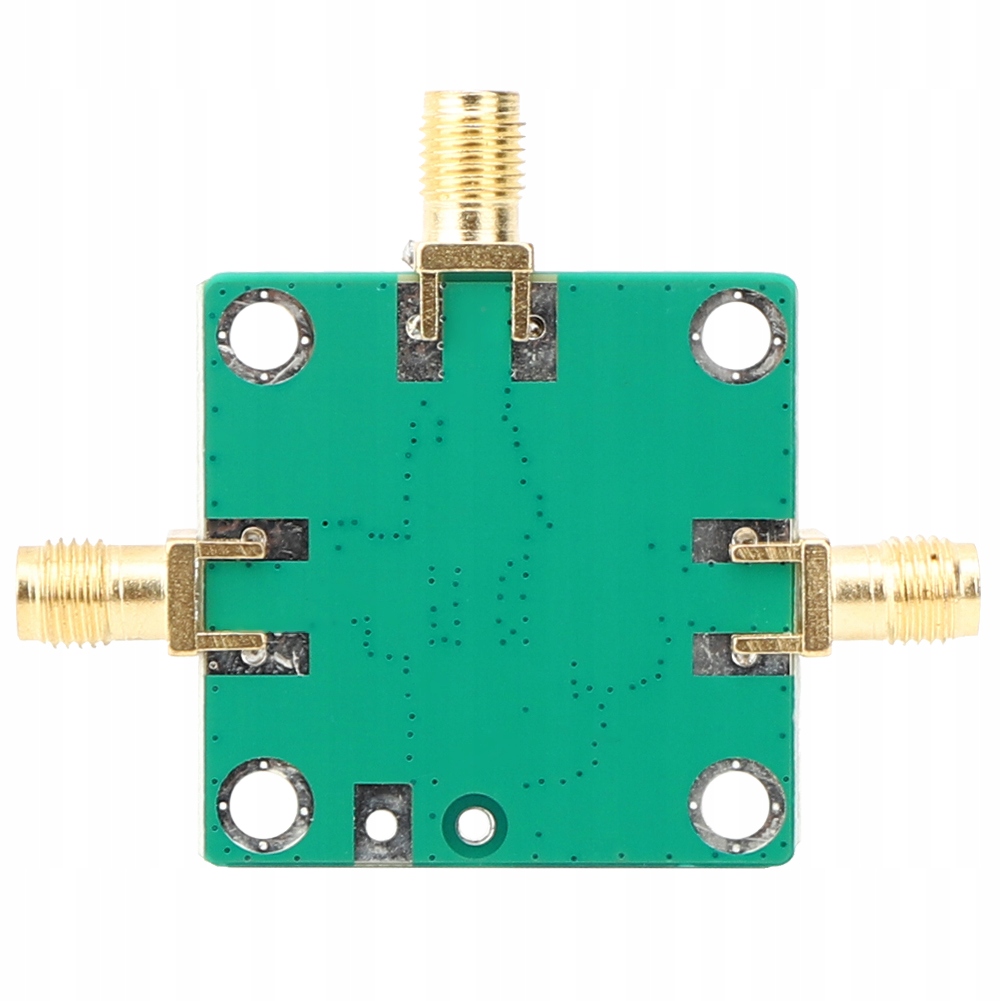

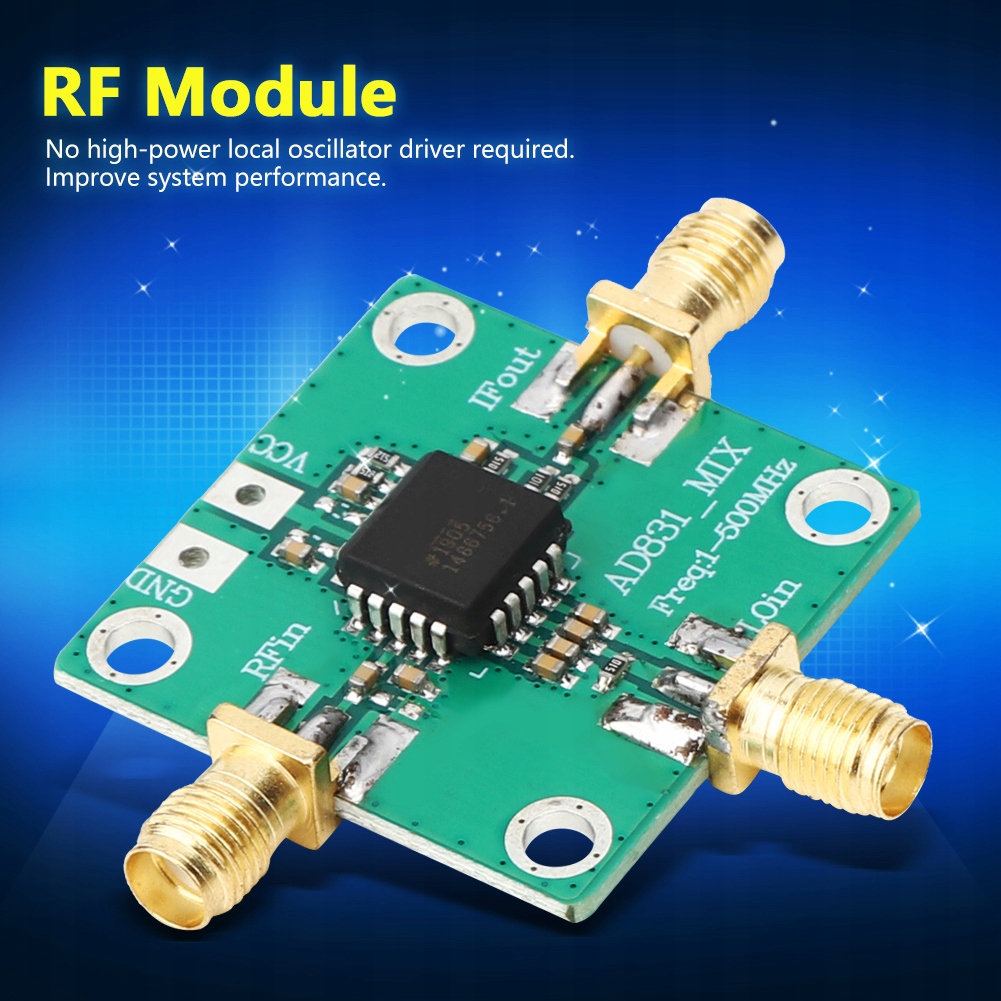

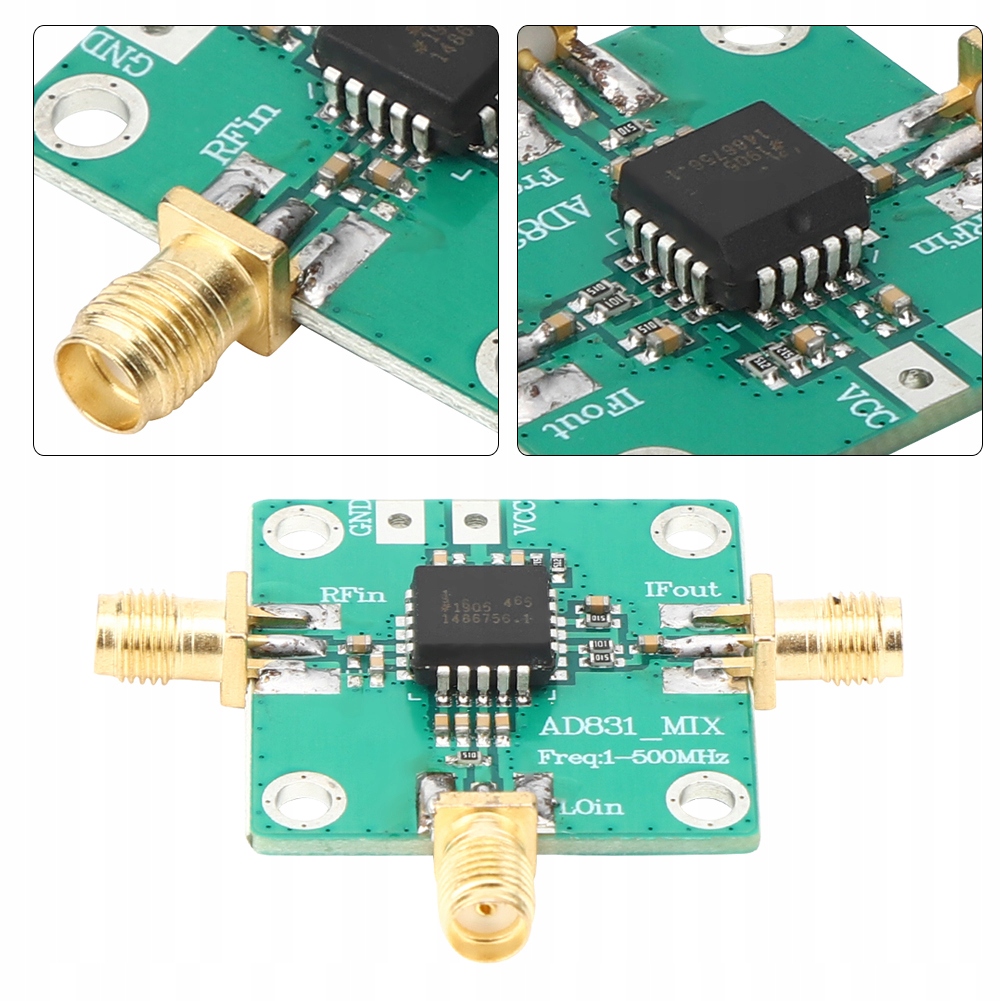

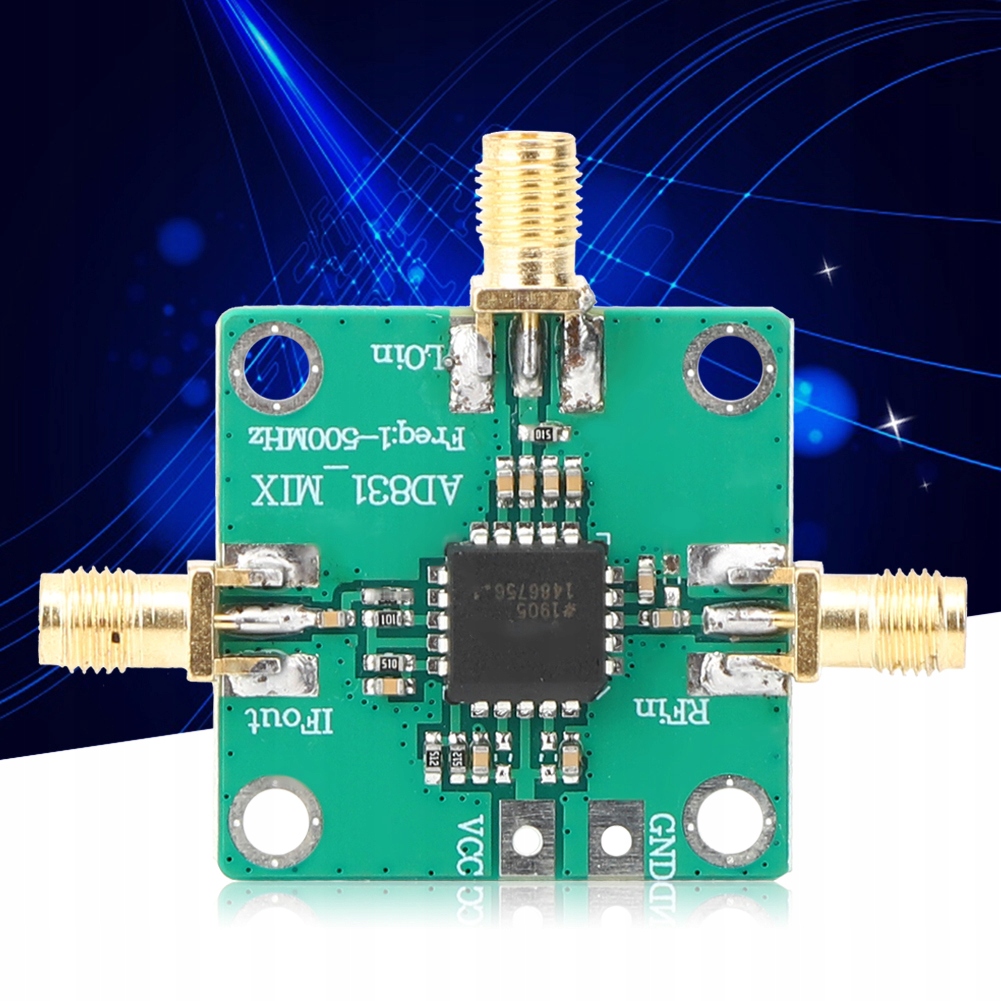

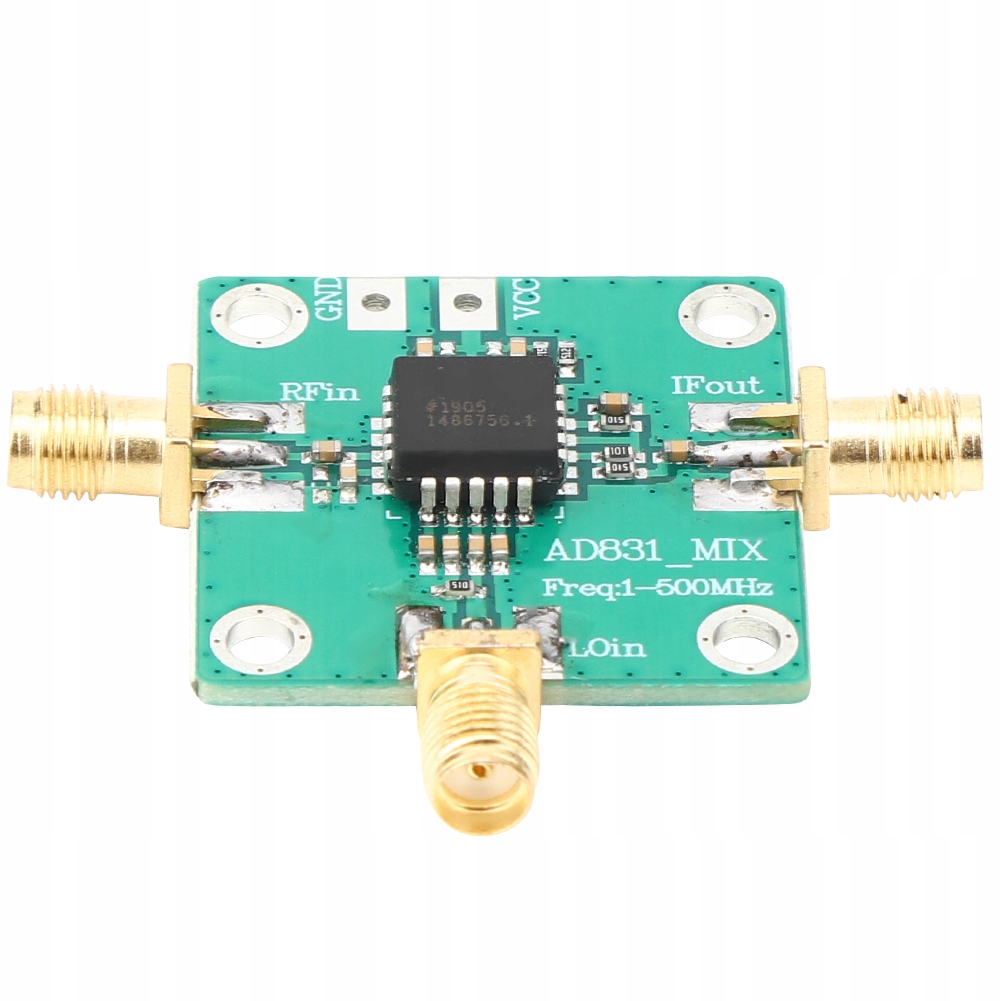

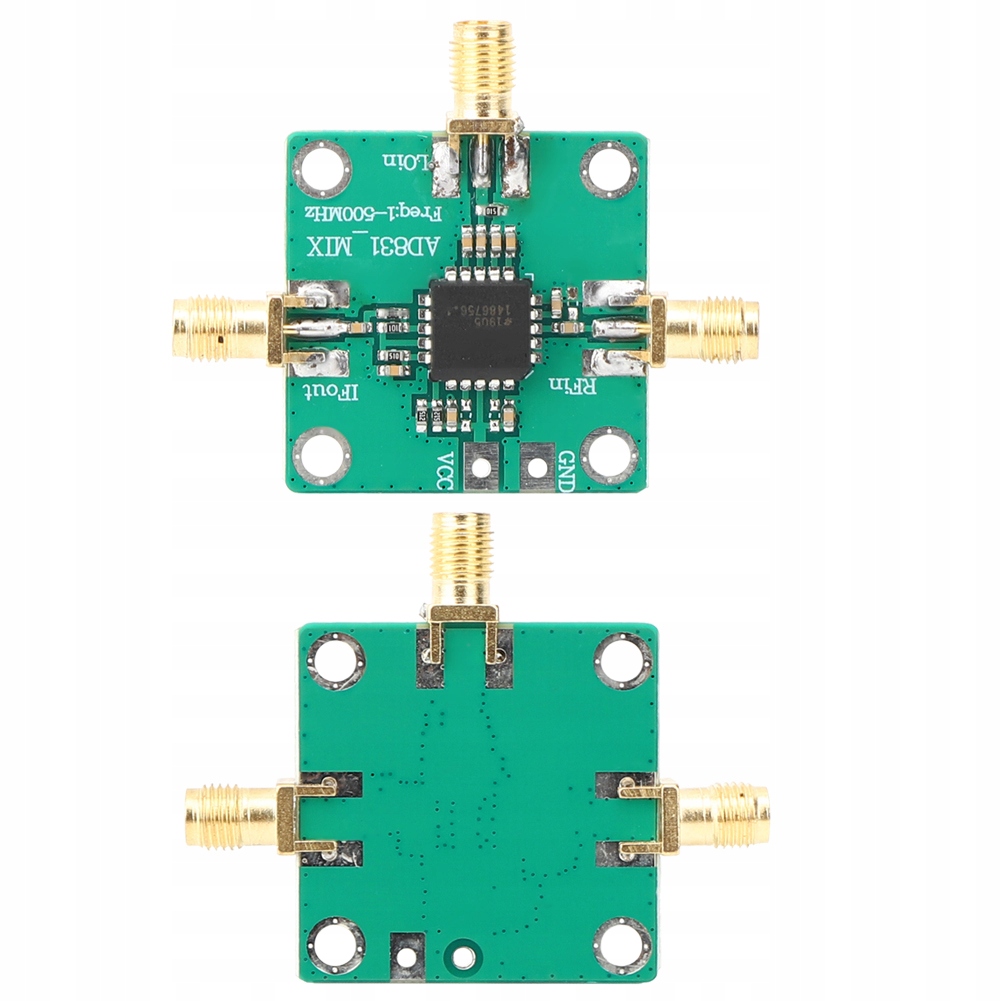

Moduł RF Akcesorium radiowe Pojedynczy chip Pojedynczy zasilacz o wysokiej częstotliwości 0.1-500 MHz

Funkcje 🚀

1、AD831 to niski poziom zniekształceń, szeroki zakres dynamiki, jednoukładowy mikser odpowiedni do konwersji RF-IF w dół w odbiornikach wysokiej częstotliwości i bardzo wysokiej częstotliwości, drugi mikser w cyfrowych mobilnych stacjach bazowych radiowych, konwersja pasma podstawowego DC, modulacja i demodulacja kwadratury oraz wykrywanie przesunięcia Dopplera w obrazowaniu ultrasonograficznym.

2、Tymczasem AD831 zapewnia punkt przechwytywania intermodulacji trzeciego rzędu +24 dBm, aby osiągnąć -10 dBm lokalnego poboru mocy oscylatora, brak lokalnego oscylatora o dużej mocy i nie ma odpowiednich problemów z ekranowaniem i izolacją, dzięki czemu można go poprawić w porównaniu z wydajnością systemu mikserów pasywnych, zmniejszyć koszty systemu.

3、Mikser jest przeznaczony do zasilania jednym zasilaczem. Porty RF, IF i lokalnego oscylatora mają kondensatory izolujące DC dla wygody użytkowania. Częstotliwość robocza wejścia RF i lokalnego oscylatora może wynosić do 500MHz. Wyjście IF jest wyjściem napięciowym single-ended.

4、Dzięki szerokości pasma wyjściowego 250 MHz do ustawienia wzmocnienia służy pojedynczy rezystor połączony między pinami OUT i sprzężeniem zwrotnym. Ten wzmacniacz ma niską charakterystykę przesunięcia DC, dzięki czemu może być używany do zastosowań sprzęgających DC, takich jak konwersja częstotliwości pasma podstawowego DC i demodulacja amplitudy kwadratury.

5、Gdy obecny jest wzmacniacz wyjściowy miksera i dobra impedancja źródła, wartość szumu SSB miksera wynosi 10.3 dB przy 70 MHz. W przeciwieństwie do mikserów pasywnych, AD831 nie ma strat wtrąceniowych, nie ma zewnętrznego dupleksera i nie ma pasywnego zakończenia.

Specyfikacja 📋

Typ artykułu: moduł RF

Model: AD831

Wejście RF: 0.1-500MHz

Moc wejściowa RF: +10dBm (1dB punktu kompresji)

Lokalne wejście oscylatora: 0.1-500MHz

Moc wejściowa lokalnego oscylatora: -10dBm

Wyjście IF: 0.1-200MHz

Napięcie zasilania: zasilacz DC 9--11V single-ended

Lista pakietów 📦

• 1 x moduł RF
