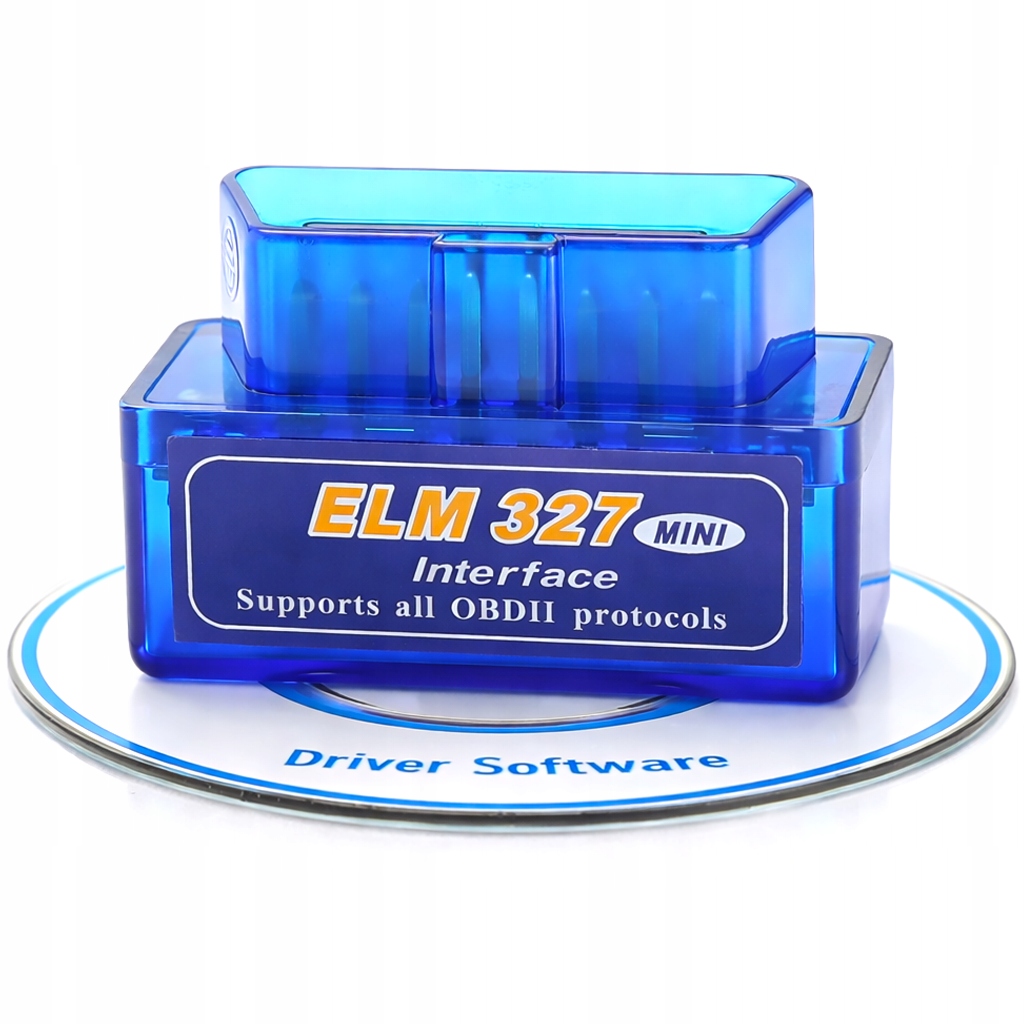

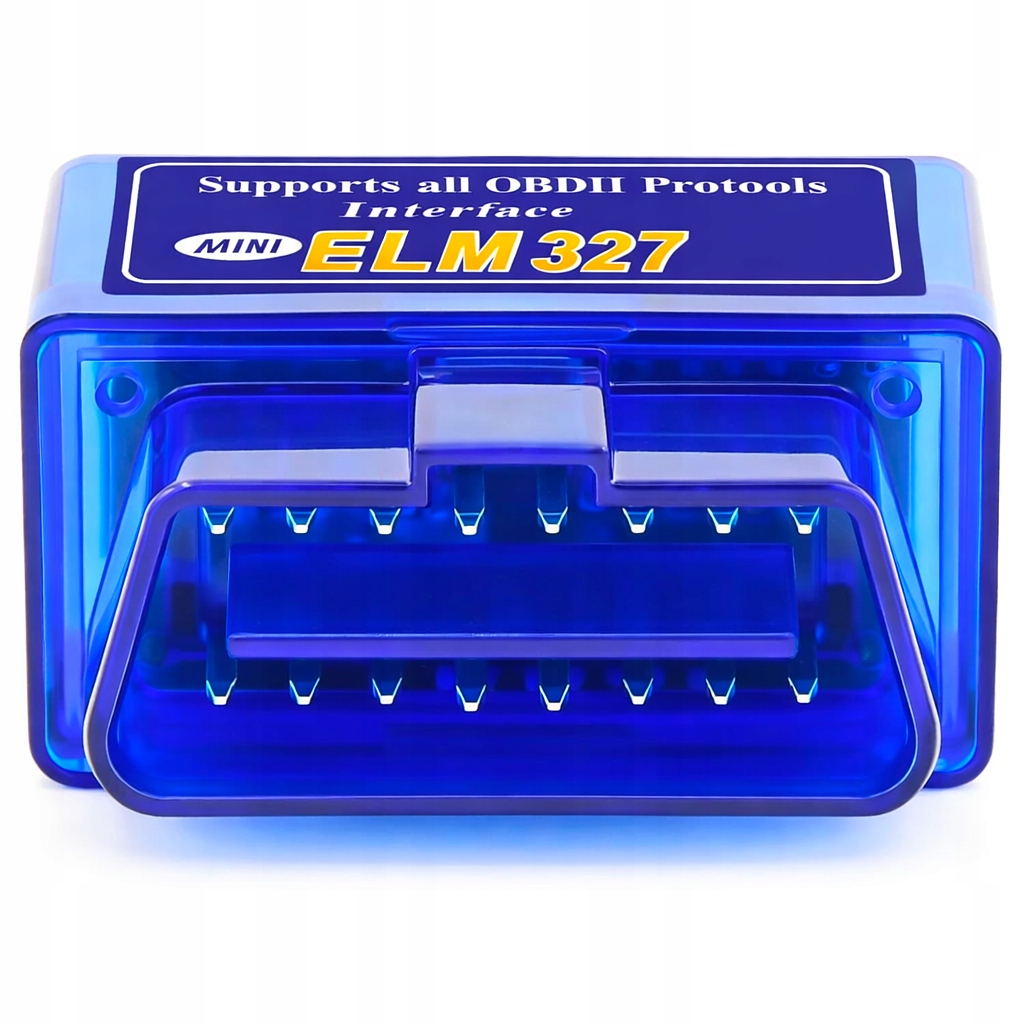

🚗🔧 ДИАГНОСТИЧЕСКИЙ ИНТЕРФЕЙС OBD2 ELM327 BLUETOOTH

✅ ДИАГНОСТИКА В ВАШИХ РУКАХ

Интерфейс OBD2 ELM327 — это компактное устройство, позволяющее взаимодействовать с диагностической системой автомобиля через гнездо OBD-II.

Достаточно:

• 📲 скачать приложение
• 🔌 подключить устройство к разъему OBD2
• 📡 спарить через Bluetooth
• ✔️ начать диагностику

Это решение подходит как для любителей, так и для профессионалов в автомобильной сфере.

⚙️ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• 📏 Размеры: 48 мм x 25 мм x 32 мм
• 🔌 Разъем: стандарт OBD-II (16 контактов)
• 💾 Микросхема: PIC18F2480
• 📡 Модуль Bluetooth 2.0
• 🔋 Питание напрямую от разъема OBD-II
• 💡 Светодиоды для индикации соединения и передачи данных

Компактные размеры позволяют легко разместить устройство в кармане, перчаточном ящике или в сумке с инструментами.

🚘 ZAKRES DZIAŁANIA

• ✔️ Odczyt kodów błędów
• ✔️ Kasowanie kodów błędów
• ✔️ Kasowanie kontrolki „Check Engine”
• ✔️ Odczyt kodów oczekujących
• ✔️ Podgląd „zamrożonych ramek” (freeze frame)
• ✔️ Monitorowanie parametrów pracy silnika w czasie rzeczywistym
• ✔️ Odczyt danych online

📊 W zależności od użytej aplikacji możliwe jest również:

• Monitorowanie osiągów (np. przyspieszenie 0–100 km/h)
• Szacunkowe obliczenia mocy silnika
• Tworzenie wykresów parametrów pracy silnika

🛠 OBSŁUGIWANE SYSTEMY (ZALEŻNE OD POJAZDU I OPROGRAMOWANIA)

• ⚡ Elektronika silnika
• ⚡ Układ paliwowy
• ⚡ Układ dolotu powietrza
• ⚡ Automatyczna skrzynia biegów*
• ⚡ Systemy hamowania*
• ⚡ Klimatyzacja*
• ⚡ Wspomaganie kierownicy*
• ⚡ Immobilizer*
• ⚡ Moduł komfortu*
• ⚡ Elektryczne szyby*
• ⚡ Elektronika szyberdachu*
• ⚡ Deska rozdzielcza*

*Zakres dostępu do modułów innych niż silnik zależy od konkretnego modelu samochodu, rocznika oraz możliwości aplikacji.

📱 KOMPATYBILNOŚĆ

Interfejs współpracuje z urządzeniami wyposażonymi w Bluetooth:

✔️ Smartfony ✔️ Tablety ✔️ Komputery

Obsługiwane systemy:

📱 Android 💻 Windows 📲 Windows Mobile 📟 Symbian

Popularne aplikacje:

Torque • DashCommand • ScanMaster • OBD2Spy • Engine Check i inne

✅ Obsługiwane protokoły

• 1. SAE J1850 PWM (41.6Kbaud)
• 2. SAE J1850 VPW (10.4Kbaud)
• 3. ISO9141-2 (5 bajtów inicjujących, 10.4Kbaud)
• 4. ISO14230-4 KWP (5 bitów, 10,4 Kbaud)
• 5. ISO14230-4 KWP (szybki init, 10.4 Kbaud)
• 6. ISO15765-4 CAN (11-bitowy identyfikator, 500 Kbaud)
• 7. ISO15765-4 CAN (29-bitowy identyfikator, 500 Kbaud)
• 8. ISO15765-4 CAN (11-bitowy identyfikator, 250 Kbaud)
• 9. ISO15765-4 CAN (29-bitowy identyfikator, 250 Kbaud)
• 10. A.SAE J1939 CAN (29-bitowy identyfikator, 250 * Kbaud)
• 11. B.USER1 CAN (11 * bit ID, 125 * Kbaud)
• 12. C.USER2 CAN (11 * bit ID, 50 * kbaud)

Odczyt informacji DPF dla samochodów:

• OPEL za pomocą aplikacji OPL Monitor- Android: obsługiwane silniki:2.0 CDTI, A20DT, A20DTC A20DTE, A20DTJ, A20DTH, A20DTL, A20DTR, B20DTH, B16DTH
• z grupy VW, za pomocą aplikacji VAG DPF - Android; obsługiwane silniki: DETA, CRBC, CFHD,CUNA, CFFB, CFWA(*), CLHA, CXXB, CAYC ,CAHA, CXHA, DTTC, CDUC, CFGB(*), CFGC, CJCA, CRMB, CUPA, CUSA, CXFA, CAYB, CAYD, CRLB, CUTA, CFHC, CAGA(*), CSHA, CJCD, DFSB, CLAB, DFLA, DCXA, CFCA, CGLC, CFJB, CFHA, CRUA, DDYA, DFFA, CRKB, DCYA, DFCA, CUUB, CGLB, CUAA, CUSB, CAPA(*), DFGA, DFSF, DFHA, CNHA, DGTA, DGTE(*), CCWA, DGDA, DLUB, CJCB, DGTD, CDUD, CSUD, DEUA, DAUA, DJGA, CXXA, DFEA, DBGC, CAYA, CRTD, DGDB, CUUA, DAVA, CKFC, CRCA, CGQB(*)(*) = częściowe wsparcie lub w zależności od wersji oprogramowania
• FORD za pomocą aplikacji Fdpf - DPF Monitor for FORD - Android: obsługiwane silniki: 1.6 Duratorq 2011-> (bez ECONETIC), 2.0 Duratorq 2011, 2.2 Duratorq 2011, 3.2 Duratorq 2011, 1.5 EcoBlue, 2.0 EcoBlue
• Citroen/Peugeot za pomocą aplikacji FAPlite Citroen/Peugeot OBD2 - Android: obsługiwane silniki: EDC15C2, EDC17C10, EDC17C10_BR2, DCM3.5, DCM3.5_BR2, HDI_SID803, EDC16CP39, DCM3.4, HDI_SID807_BR2, MED17.4.2, MM6LPB, MEV17.4_EURO4, DCM3.4P, HDI_SID807, MEV17.4_EURO5, MEV17.4.2, ME745, MED17_4_EURO5, SID201, DCM35_HY, J34P, MM6LP, ME749, MM6KP, EDC17CP42, EDC17CP11, MED17_4_EURO4, V46, DCM6.2, ME747, DCN2, V34.1, V46.21, EDC17C60, MED17.4.4, S2000PM2, MEVD17.4.4, VD46, V34.4, S2000P, SID801, ME7.4.4, ME749_EC5, M7.4.4, V46_6, V46_52, V34.3, DCM71v5, MD1CS003
• BMW (E60, E83**, E81, E87, F10, F30, F25) za pomocą aplikacji bimmer-tool - Android: obsługiwane silniki: M47N/M57N (DDE5)
• Fiat, Alfa Romeo za pomocą aplikacji DPF Monitor - Fiat, Alfa Romeo - Android: obsługiwane silniki: Alfa Romeo: 159/Brera/Spider 1.9 2.4 2.0, Giulietta 1.6 2.0, Giulia 2.2, Stelvio 2.2, MiTo 1.3 1.6 / Fiat: 500 1.3 1.6, 500L, 500X 1.3 1.6 2.0, Panda 1.3 1.9, Bravo 1.6 1.9 2.0, Croma 1.9 2.4, Doblo 1.3 1.6 1.9 2.0, Ducato 2.0, 2.2, 2.3, 3.0, Idea 1.6, Linea 1.3 1.6, Sedici 1.9 2.0, Stilo 1.9, Ducato 2.3, Egea 1.6, Fiorino 1.3, Punto 1.3 1.9, Punto Evo 1.3, 1.6, Grande Punto 1.3 1.6 1.9, Idea 1.3 1.6 1.9, Qubo 1.3, Strada 1.3, Tipo 1.3 1.6, 2.0, Toro 2.0, Freemont 2.0 / Lancia: Delta 1.6 1.9 2.0, Musa 1.3 1.6 1.9, Thesis 2.4, Delta 2014 1.6 2.0, Ypsilon 1.3 / Dodge: Journey 2.0, Dodge Neon 1.3 1.6 / Jeep: Cherokee 2.0, Compass 1.6, 2.0, Renegade 1.6, 2.0 / Suzuki: SX4 1.9 2.0 DDiS

✅ SPIS OBSŁUGIWANYCH MODELI SAMOCHODÓW

Europejskie samochody osobowe, terenowe i dostawcze od 2001roku:

• Alfa Romeo: 147, 156, 159, 166, GT, GTV, Brera, Crosswagon, Spider, Sportwagon
• Audi: A2, A3, S3, A4, S4, A6, S6, A8, S8, Allroad, Cabriolet, Coupe, Q7, Quattro, RS2, RS4, RS6, TT, V8
• BMW: seria 1 - 116, 118, 120, 130, seria 3 - 316, 318, 320, 323, 325, 328, 330, 335, seria 5 - 518, 520, 523, 524, 525, 528, 530, 535, 540, 545, 550, seria 6 - 630, 635, 645, 650, seria 7 - 725, 728, 730, 732, 735, 740, 745, 750, 760, seria 8 - 840, 850, MPower - M3, M5, M6, Z4 M , X-seria - X3, X5, Z-seria - Z3, Z4, Z8
• Citroen: Berlingo, C1, C2, C3, C4, C5, C6, C8, CX, Evasion, Jumpy, Saxo, Xantia, Xsara, Xsara Picasso
• Dacia: Logan, Pick up
• Fiat: Albea, Barchetta, Brava, Bravo, Coupe, Croma, Dino, Doblo, Ducato, Grande Punto, Idea, Marea, Marengo, Multipla, Palio Weekend, Palio, Panda, Punto, Scudo, Sedici, Siena, Stilo, Ulysse
• Ford: Aerostar, Bronco, Cougar, Courier, Crown, Ecoline, Escape, Escort, Excursion, Expedition, Explorer, Express, F150, F250, F350, Fairlane, Falcon, Fiesta, Focus, Focus C-Max, Fusion, GT, Galaxy ,Granada, Ka, Maverick, StreetKa, Ka, Maverick, Mondeo, Mustang, Probe, Puma, Ranger, S-max, Thunderbird, Tourneo, Taurus, Transit
• Jaguar: Daimler, E-type, S-type, X-type, XJR, XJS, XJ, XJ6, XJ8, XJ12, XJ40, XJR, XJS, XJSC, XK, XKR
• Lancia: Gamma, Kappa, Lybra, Musa, Phedra, Thema, Thesis, Ypsilon, Zeta
• Land Rover: Defender, Discovery, Freelander, Range Rover, Range Rover Sport
• Mercedes-Benz: A-klasa, B-klasa, C-klasa, CE-klasa, CL-klasa, CLK-klasa, CLS-klasa, E-klasa, G-klasa, GL-klasa, ML-klasa, R-Klasa, S-klasa, SL-klasa, SLK-klasa, SLR, Sprinter, V-klasa V200, V220, V230, V280, Vaneo, Vario, Viano, Vito
• Mini: Cooper, Cooper S, ONE
• Opel: Agila, Antara, Arena, Astra, Calibra, Campo, Cavalier, Combo, Corsa, Frontera, GT, Merita, Monterey, Movano, Nova, Omega, Signum, Sintra, Speedster, Tigra, Vivaro, Vectra, Zafira
• Peugeot: 106, 107, 206, 207, 306, 307, 406, 407, 605, 607, 806, 807, 1007, Boxer, Expert, J5, Partner
• Porsche: 911, Boxster, Carrera GT, Cayenne, Cayman
• Renault: (Tylko nowe modele po 2002 roku) Avantime, Clio, Coupe, Espace, Express, Fuego, Grand Espace, Grand Scenic, Kangoo, Laguna, Mascott, Master, Megane, Modus, Safrane, Scenic, Spider, Trafic, Twingo, Vel Satis
• Rover: 75, 600, 618, 620, 623, 800, 820, 825, 827
• Saab: 9-3, 9-5, 9-7X
• Seat: Alhambra, Altea, Arosa, Cordoba, Ibiza, Inca, Leon, Terra, Toledo
• Skoda: Fabia, Felicia, Octavia, Roomster, Superb
• Smart: Crossblade, ForFour, ForTwo, Roadster
• Volvo: 850, C70, Polar, S40, S60, S70, S80, S90, V40, V50, V70, V90, XC 70, XC 90
• Volkswagen: Bora, Buggy, Caddy, Corrado, Eos, Fox, Golf, Iltis, Jetta, Karmann Ghia, Kafer, LT, Lupo, New Beetle, Passat, Phaeton, Polo, Sharan, T3, T4, T5, Caravelle, Multivan, Shuttle, Taro, Touareg, Touran, Vento

Amerykańskie samochody osobowe, terenowe i dostawcze od 1996 roku:

• Buick: Century, Elektra, Le Sabie, Park Avenue, Regal, Riviera, Roadmaster, Skylark
• Cadillac: Allante, BLS, CTS, Deville, Eldorado, Escalade, Fleetwood, SRX, STS, Seville, XLR
• Chevrolet: 2500, Alero, Astro, Avalanche, Aveo, Beretta, Blazer, C1500, Camaro, Caprice, Captiva, Cavalier, Chevelle, Chevy Van, Citation, Colorado, Corsica, El Camino, Epica, Evanda, G, Impala, K30, K1500, Kalos, Lacetti, Lumina, Malibu, Matiz, Nubira, Rezzo, S-10, SSR, Silverado, Suburban, Tahoe, Trailblazer, Trans Sport, Venture
• Chrysler: 300M, 300C, Crosssfire, Daytona, ES, GS, GTS, Grand Voyager, Le Baron, Neon, New Yorker, PT Cruiser, Pacifica, Saratoga, Sebring, Stratus, Valiant, Viper, Vision, Voyager
• Corvette: C3, C4, C5, C6
• Dodge: Caliber, Charger, Dakota, Durango, Grand Caravan, Hornet, Magnum, Neon, RAM, Stealth, Viper
• GMC: Envoy, Safari, Savana, Sierra, Sonoma, Syclone, Typhoon, Vandura, Yukon
• Hummer: H1, H2, H3
• Jeep: Cherokee, CJ, Comanche, Commander, Grand Cherokee, Renegade, Wagoneer, Liberty, Wrangler
• Lincoln: Aviator, Continental, LS, Mark VIII, Navigator, Town Car
• Oldsmobile: Bravada, Custom Cruiser, Cutlass, Delta 88, Silhouette, Supreme, Toronado
• Pontiac: 6000, Bonneville, Fiero, Firebird, G6, GTO,Grand-Am, Grand-Prix, Montana, Solstice, Sunbird, Sunfire, Targa, TransAm, Trans Sport, Vibe

Japońskie i azjatyckie samochody osobowe, terenowe i dostawcze od 1996 roku:

• Acura: MDX, NSX, RL, RSX, TL, TSX
• Daewoo: Espero, Evanda, Kalos, Komando, Lacetti, Lanos, Leganza, Matiz, Musso, Nexia, Nubira, Tacuma, Tico
• Daihatsu: Applause, Charade, Charmant, Copen, Cuore, Feroza / Sportrak, Freeclimber, Gran Move, Hijet, Move, Rocky / Fourtrak, Sirion, Terios, YRV
• Honda: Accord, Aerodeck, City, Civic, Concerto, CR-V, CRX, Element, FR-V, HR-V, Integra, Jazz, Legend, NSX, Odyssey, Prelude, S2000
• Hyundai: Accent, Atos, Atos Prime, Coupe, Elantra, Galloper, Getz, Matrix, Pony, Excel, S-Coupe, Santa Fe, Santamo, Sonata, Terracan, Trajet, Tucson, XG 30, XG 350
• Infiniti: FX, G35, Q45, QX56
• Isuzu: Campo, Gemini, Midi, Pick up, Troper
• Kia: Besta, Carens, Carnival, Cerato, Clarus, Opirus, Picanto, Shuma, Sorento, Sportage
• Lexus: GS300, GS430, GS450, GS470, IS200, IS220, IS250, IS300, LS400, LS430, LS460, LX470, RX300, RX330, RX400, SC400, SC430
• Mazda: 2, 3, 5, 6, 121, 323, 323F, 626, 929, MPV, MX-3, MX-5, MX-6, Millenia, RX-6, RX-7, RX-8, Xedos
• Mitsubishi: 3000GT, Carisma, Colt, Eclipse, Galant, Galloper, L200, L300, L400, Lancer, Pajero, Pajero Pini, Space Runner, Space Star, Space Wagon, Starion
• Nissan: 200SX, 240SX, 280SX, 300SX, 350Z, Almera, AlmeraTino, Laurel, Maxima, Micra, Murano, Navara, Note, Pathfinder, Patrol, Primera, Terrano, Urvan, Vanette, X-Trial
• SsangYong: Family, Korando, Kyron, Musso, Rexton, Rodius
• Subaru: Forester, Impreza, Justy, Legacy, Libero, OUTBACK, SVX
• Suzuki: Alto, Baleno, Cappuccino, Carry, Grand Vitara, Ignis, Jimny, LJ, Liana, SJ, SX4, Super-Carry, Swift, Vitara, Wagon R+, X-90
• Toyota: 4-Runner, Avalon, Avensis, Aygo, Camry, Carina, Celica, Corolla, Cressida, Crown, Dyna, FJ, Hiace, Hilux, Land Cruiser, Lite-Ace, MR 2, Paseo, Picnic, Previa, Prius, RAV 4, Sequoia, Sienna, Starlet, Supra, Tacoma, Tercel, Tundra, Yaris

Jeżeli jakiś model samochodu nie jest wymieniony na tej liście a jest w standardzie OBD2  to również jest obsługiwany przez ten interfejs.
