35M-4,4 GHz RF источник сигнала фазовый замок петля частота синтезатор Adf4351 плата развитие

Funkcje

1、Ta płytka rozwojowa źródła sygnału ADF4351 ma dobrze zaprojektowany układ płytki drukowanej. 😊

2、Może być kontrolowany przez górne oprogramowanie oficjalne komputera.

3、Wszystkie piny sterujące są wyprowadzone w celu wygodnej obsługi.

4、Domyślny oscylator z aktywnym kryształem ±50ppm 25M.

5、Trzyprzewodowa szyna interfejsu szeregowego peryferyjnego prowadzi do sworznia sterującego i sworznia blokującego stan, umożliwiając wszystkie funkcje, w tym przemiatanie częstotliwości punktowej i przeskakiwanie częstotliwości.

Specyfikacje

Zakres częstotliwości wyjściowej: 35MHz - 4.4GHz

Sygnał wyjściowy:

• 2.2GHz - 4.4GHz sinusoida (fundamentalna)
• 35MHz - 2.2GHz fala kwadratowa (podział podstawowy)

Prędkość sygnału wyjściowego, siła sygnału: +5dBm (programowalna)

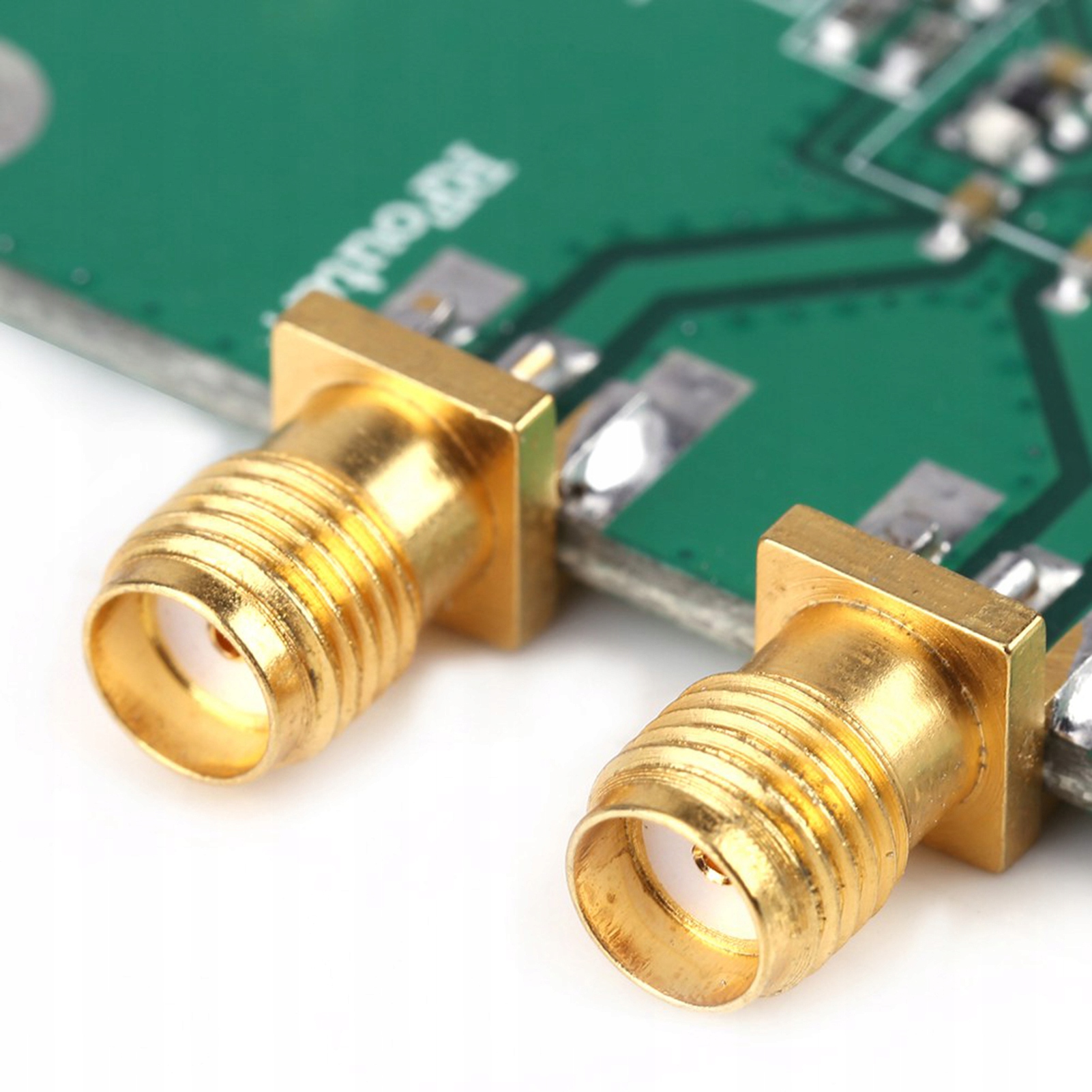

Złącze RF: głowica żeńska SMA.

Interfejs sterowania: Trójprzewodowa magistrala interfejsu peryferyjnego szeregowego.

Zegar referencyjny: 10.000MHz (domyślnie), przez interfejs do zewnętrznego SMA.

Rozmiar: Około 4.8 x 4.9cm / 1.89 x 1.93 cala

Waga: 15g

Połączenie

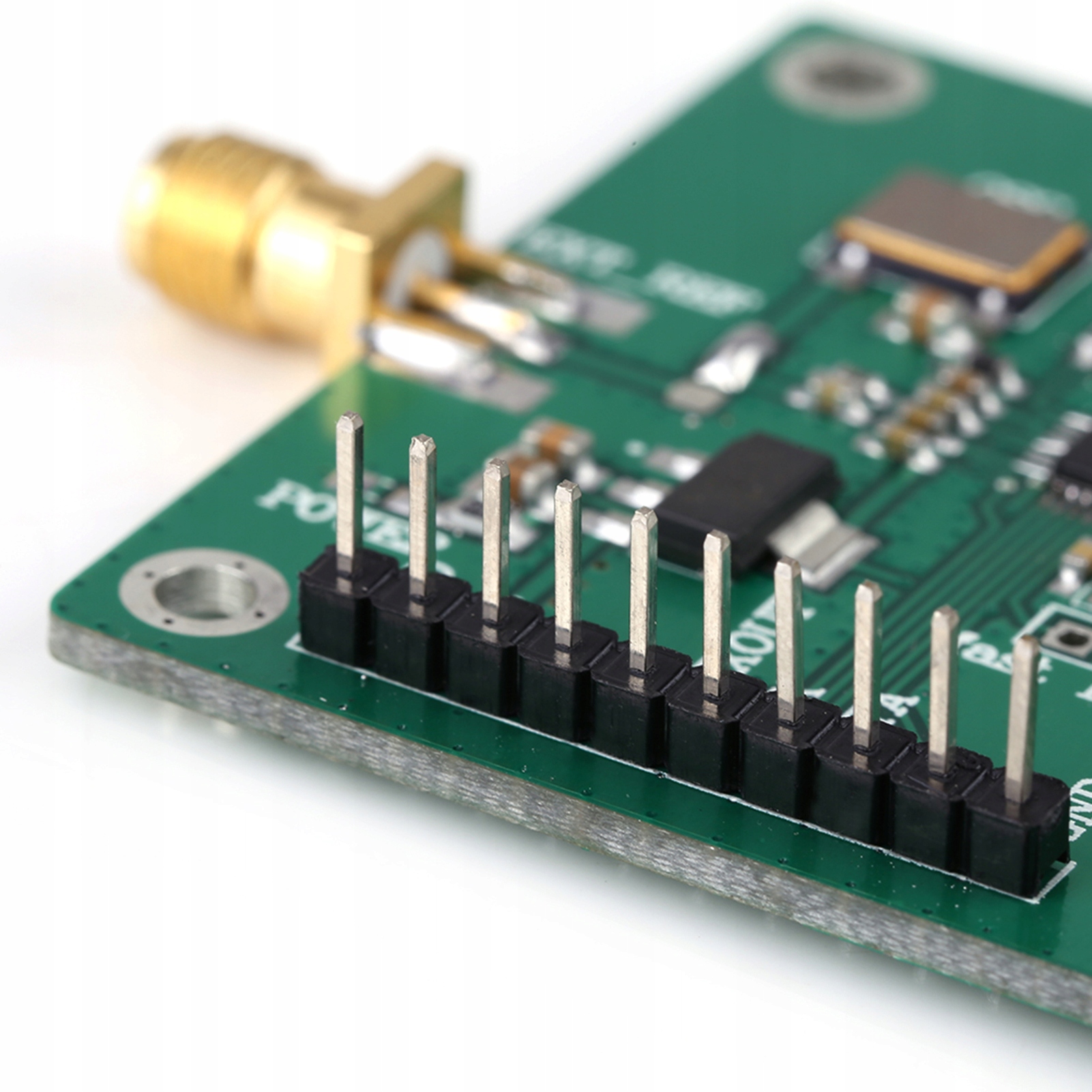

Moduł może łączyć się z modułami mikrokontrolera LCD1602 / LCD12864 (można podłączyć bezpośrednio do tyłu), wygodny do debugowania oprogramowania, oba wskaźniki blokady (Lock). Definicje pinów są następujące:

• GND -- GND
• VDD (5V) -- VCC
• VO -- NC (pusty)
• RS -- NC (pusty)
• R / W -- MUXOUT
• EN -- CLK
• DB0 -- DANE
• DB1 -- LE
• DB2 -- CE (posiada podciąganie 10K)
• DB3 -- GND (nie podłączać)

Zegar referencyjny: Domyślnym sygnałem zegara referencyjnego jest aktywny zegar lub zewnętrzny sygnał zegara referencyjnego. Aby użyć zewnętrznego zegara, zmodyfikuj trójdrożne połączenie z lutownicą, aby podłączyć zewnętrzny sygnał referencyjny EXT_REF.

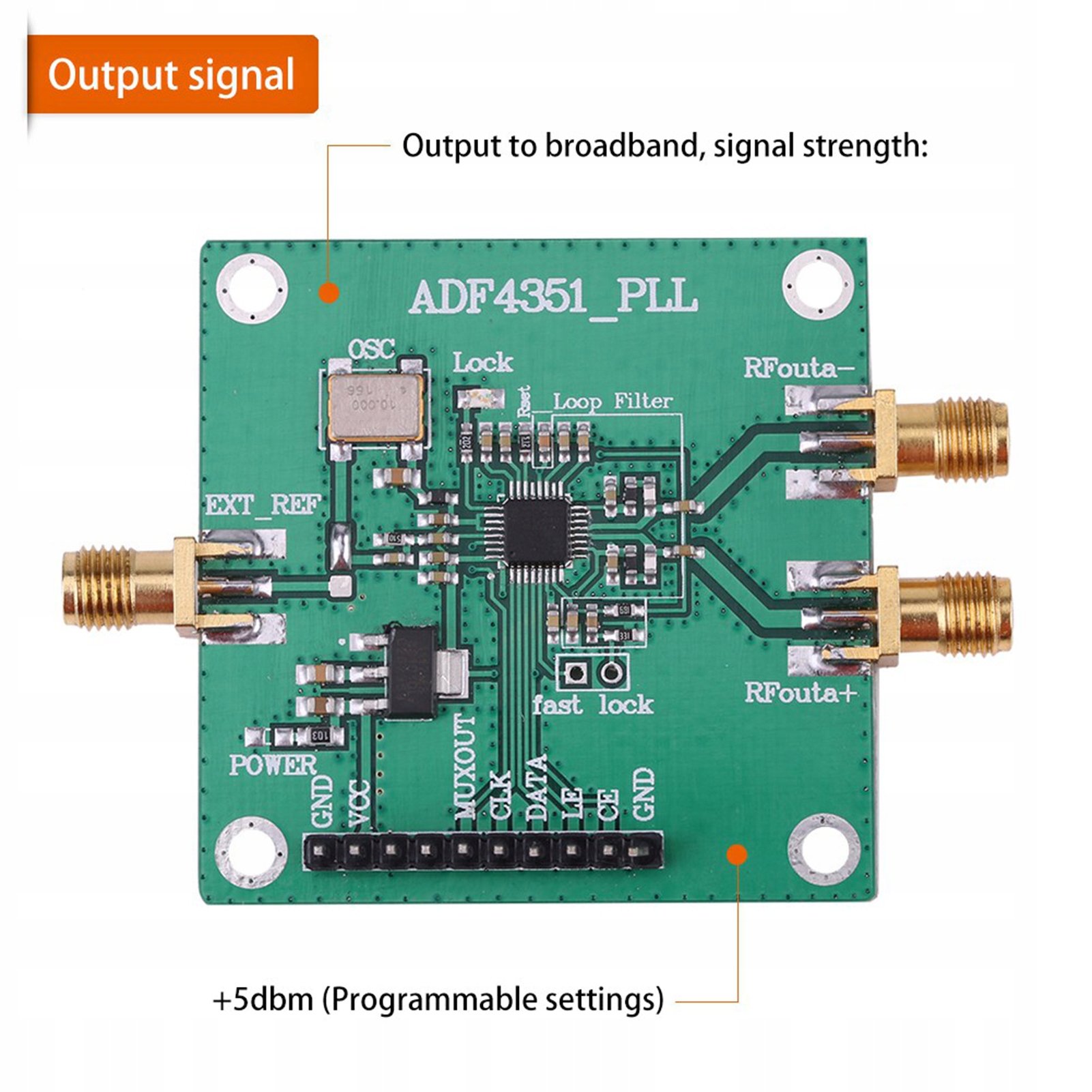

Wyjście RF: Dla ułatwienia użytkowania domyślnym jest wyjście szerokopasmowe, które wyprowadza dwa sygnały różnicowe. Jeden może być używany do wyjścia, a drugi do celów monitorowania.

Pakiet zawiera: 1 x syntezator częstotliwości źródła sygnału RF ADF4351.

Uwaga: Należy pamiętać, że produkt zostanie losowo wysłany w nowej lub starej wersji. Upewnij się, że nie masz nic przeciwko przed złożeniem zamówienia.
