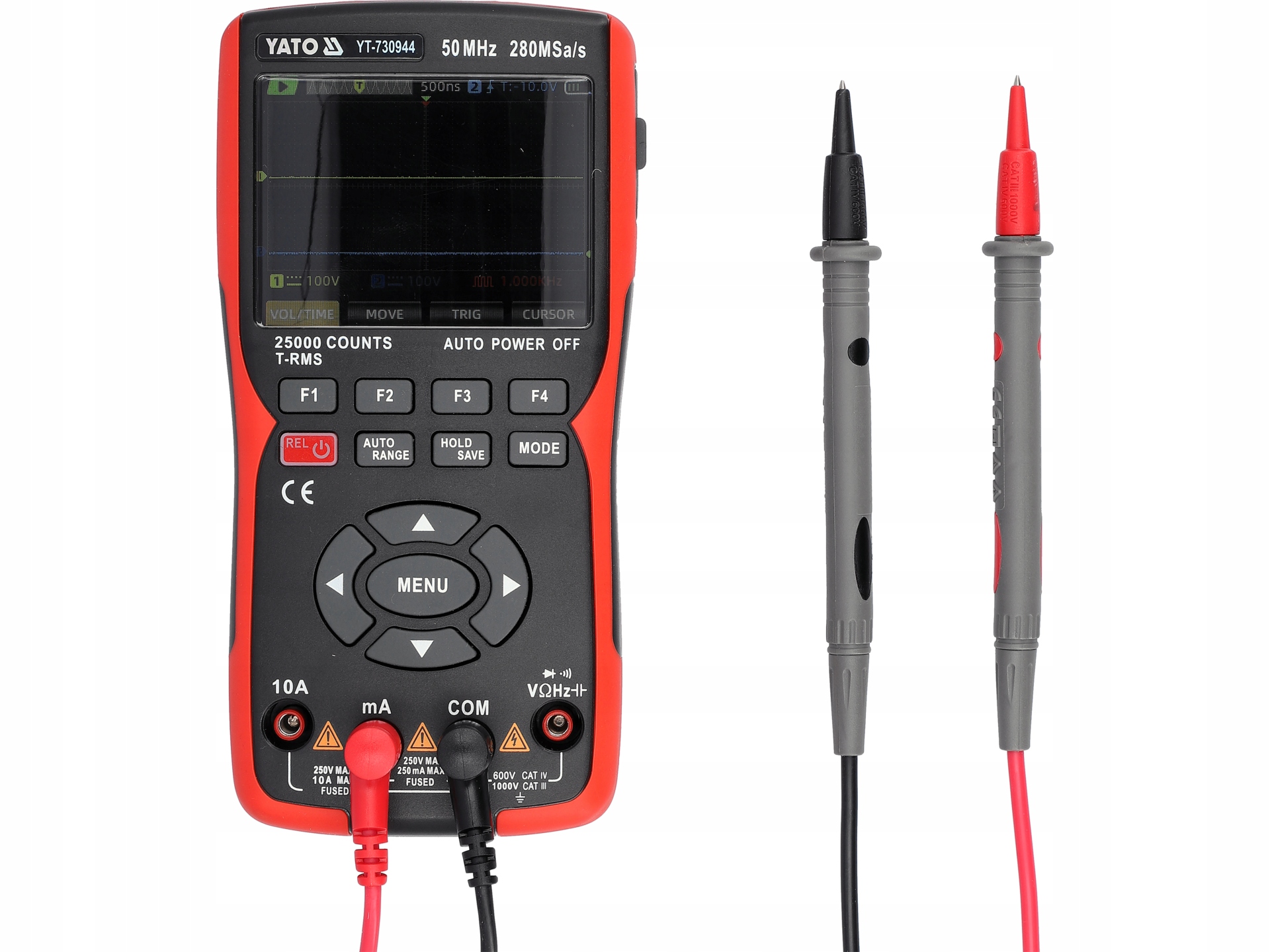

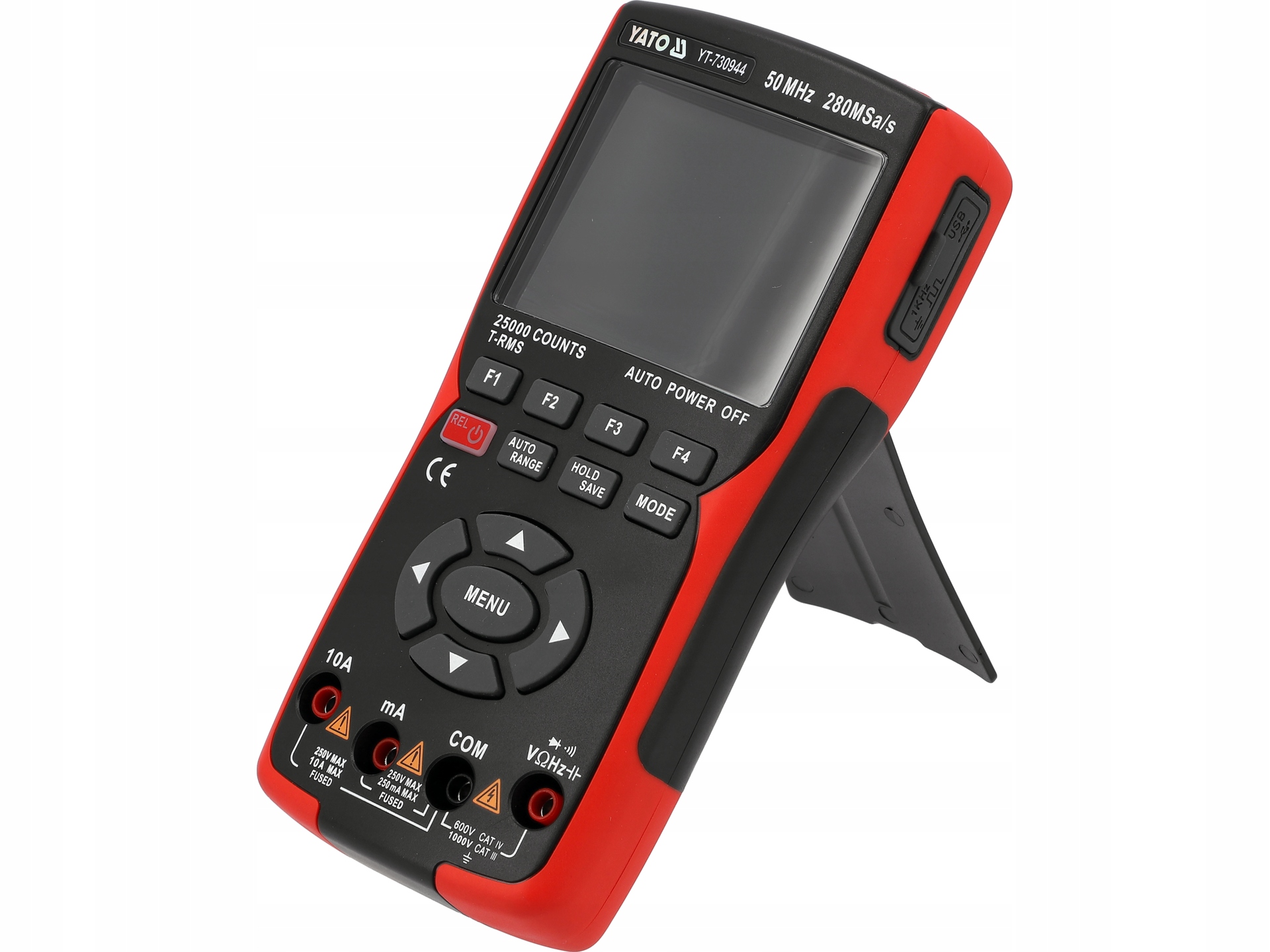

3 W 1 OSCYLOSKOP, MIERNIK CYFROWY, GENERATOR 280MSA/S 50MHZ

Miernik uniwersalny YATO z dwukanałowym oscyloskopem oraz podstawowym generatorem przebiegów w jednym.

Umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów wielkości elektrycznych oraz zwizualizowanie badanego sygnału w czasie rzeczywistym.

Kolorowy wyświetlacz z matrycą IPS o przekątnej 3,5 cala gwarantuje czytelność pod każdym kątem.

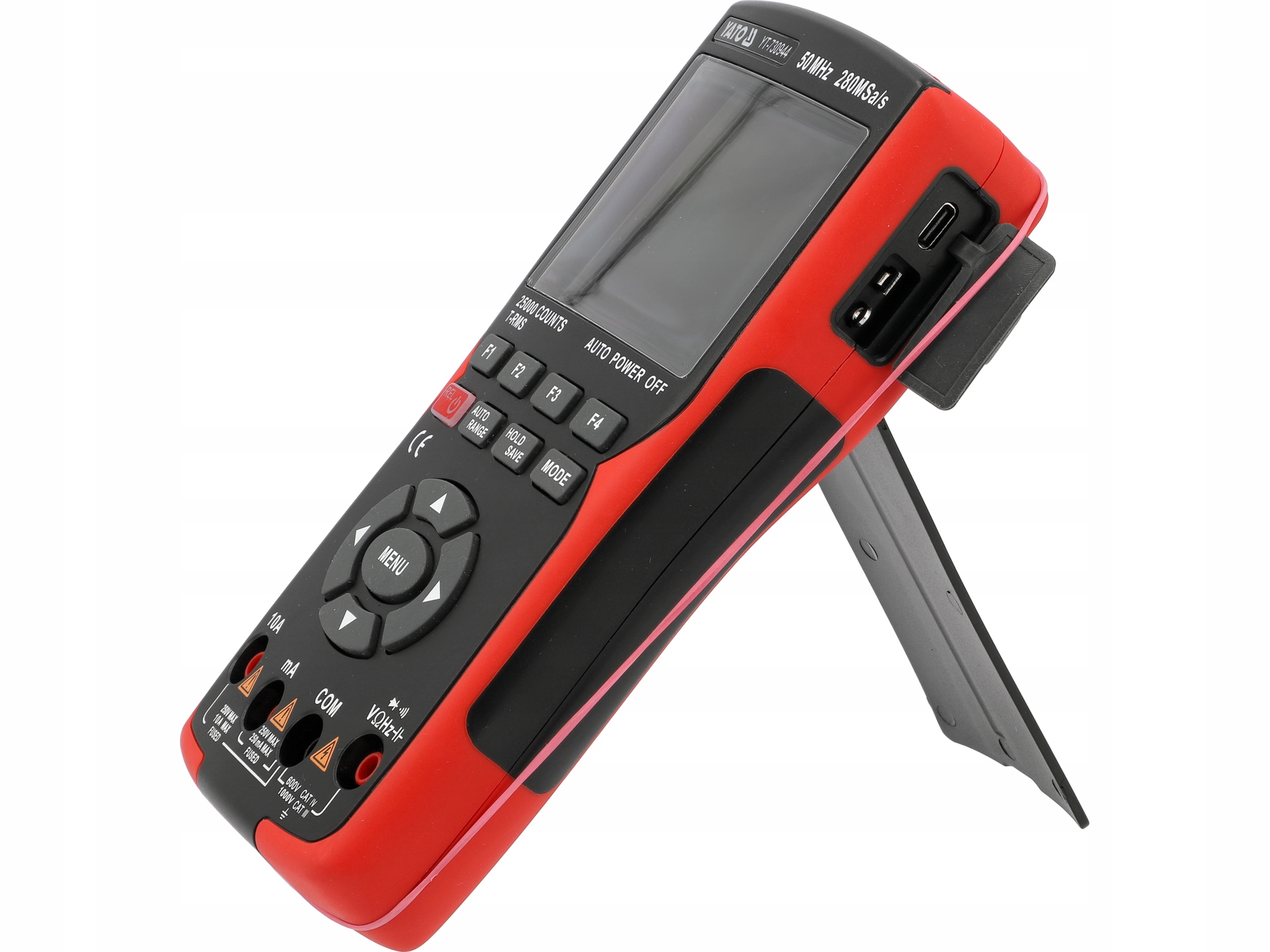

Wymienny, ładowany za pomocą wbudowanego portu usb-c, akumulator Li-Ion o pojemności 3400 mAh starcza na około 6 godzin ciągłej pracy.

Mnogość funkcji dodatkowych, szerokie zakresy pomiarowe, szybkość pracy oraz wysoką precyzję docenią zarówno elektronicy, elektrycy, jak i domowi majsterkowicze.

Podstawowe parametry oscyloskopu:

• szerokość pasma: 50MHz
• częstotliwość próbkowania: 280 MSa/s
• pamięć akwizycji: 128 kpts
• liczba kanałów: 2
• obsługa sondy pomiarowej: x1 oraz x10

Wybrane funkcje oscyloskopu:

• AUTO - automatyczne i szybkie uzyskanie stabilnego przebiegu na wyświetlaczu oscyloskopu, automatyczne wykrywanie podstawy czasu i napięcia badanego sygnału
• SAVE - zapisywanie zrzutu ekranu do formatu pliku graficznego .bmp
• TRIG - tryby wyzwalania sygnału
• CURSOR - linie pomiarowe umożliwiające precyzyjny pomiar wartości zwizualizowanego przebiegu
• PROBE - ustawienie tłumienia sondy pomiarowej x1 lub x10
• MEASURE - wyświetlenie pomiarów: częstotliwość, okres, napięcia: rms, minimalne, maksymalne, międzyszczytowe
• XY MODE - porównanie sygnałów z dwóch kanałów pod kątem częstotliwości i przesunięć fazowych oraz przedstawianie ich w formie wizualnej (wzory Lissajous)
• CALIBRATE - funkcja autokalibracji
• STORAGE - tryb urządzenia do przesyłania danych, np. przesyłanie zapisanych zrzutów ekranu na komputer

Podstawowe pomiary miernika:

• napięcia przemiennego: A.C. 0-750 V, TRUE RMS (40-1000 Hz)
• napięcia stałego: D.C. 0-1000 V
• natężenia prądu przemiennego: A.C. 0-10 A, TRUE RMS (40-1000 Hz)
• natężenia prądu stałego: D.C. 0-10 A
• rezystancji: 0-250 MΩ
• test diody: IF 1,8 mA, UR 3,2 V
• test ciągłości obwodu: 0-50Ω

Pomiary dodatkowe miernika:

• pojemności kondensatora: 0-99,99 mF
• częstotliwości: 0-999,9 Khz

Dokładność pomiaru miernika:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V:

• dokładność pomiaru miernika YT-730944 dla tego zakresu wynosi: ±(0,5% + 3), rozdzielczość 0,01 V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 0,5%) + 3 x rozdzielczość
• obliczenia: (235 x 0,5%) + 3 x 0,01 = 1,175 + 0,03 = 1,205 V

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 1,205 V

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,009 V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,067 A

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

Funkcje miernika:

• TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z true rms pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC, itp.
• AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar, a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO.
• RANGE - ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. serii rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu.
• REL - użycie funkcji podczas pomiaru spowoduje wyzerowanie wyświetlacza i przyjęcie widocznej przed wyświetlaniem wartości jako poziomu odniesienia. Kolejny pomiar pokaże różnicę pomiędzy wartością zmierzoną, a zachowaną wartością odniesienia.
• MAX/MIN/AVG - zachowanie na wyświetlaczu maksymalnej, minimalnej i średniej wartości z aktualnego pomiaru.
• HOLD/SAVE - zachowanie na wyświetlaczu aktualnie mierzonej wartości, zapisanie jej do pamięci.

Dodatkowe informacje:

• wyświetlacz LCD, maksymalny wyświetlany wynik: 25000
• regulowane podświetlenie ekranu
• sygnał dźwiękowy i świetlny w teście ciągłości obwodu dla rezystancji poniżej 50Ω
• możliwość włączenia testów diody i ciągłości obwodu osobno
• sondy pomiarowe o długości 14,5 cm
• długość przewodu wraz z sondami: 97 cm
• średnica przewodu wraz z izolacją: 3,5 mm

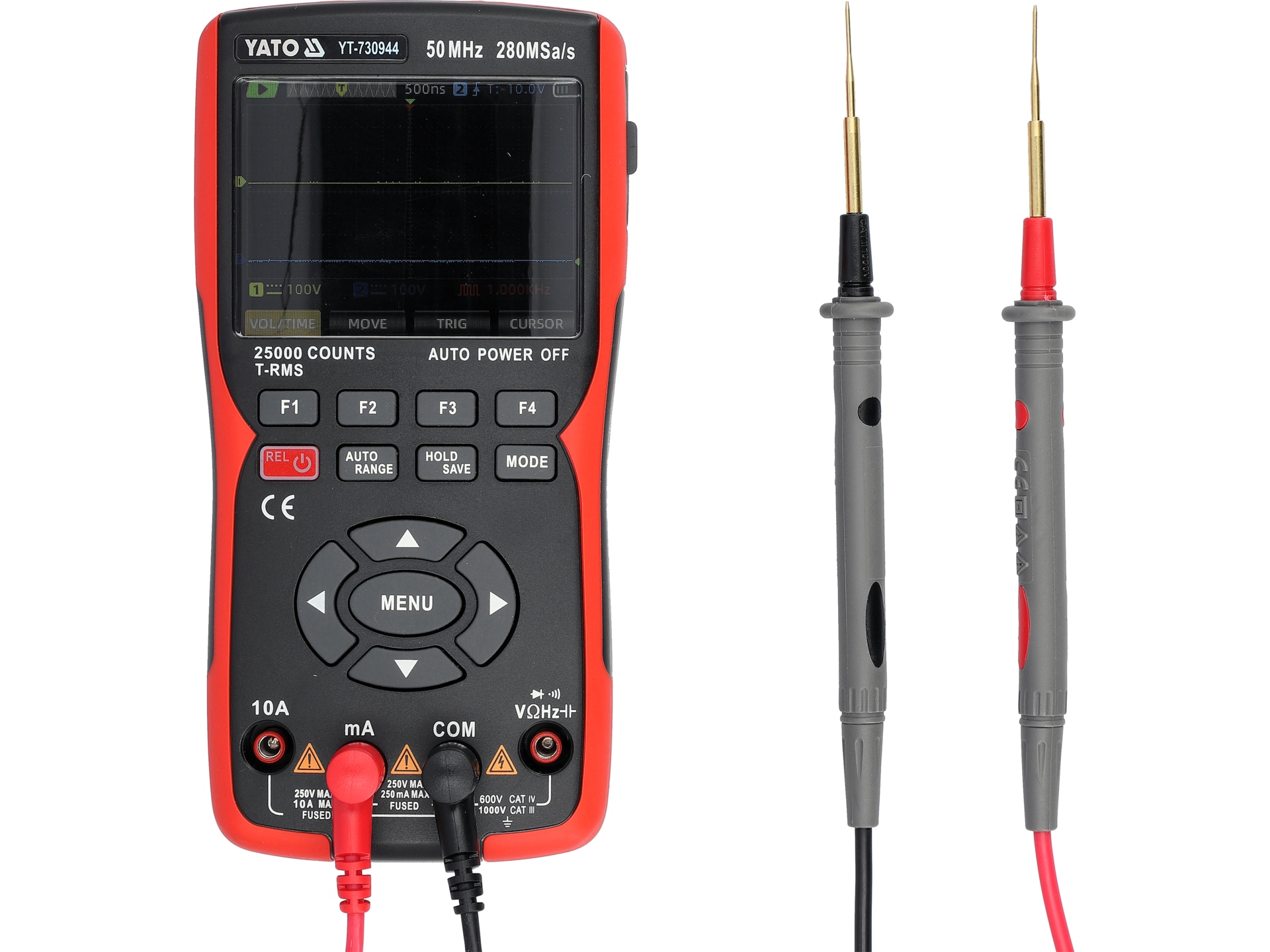

• nakładki igłowe do pomiarów drobnych elementów SMD

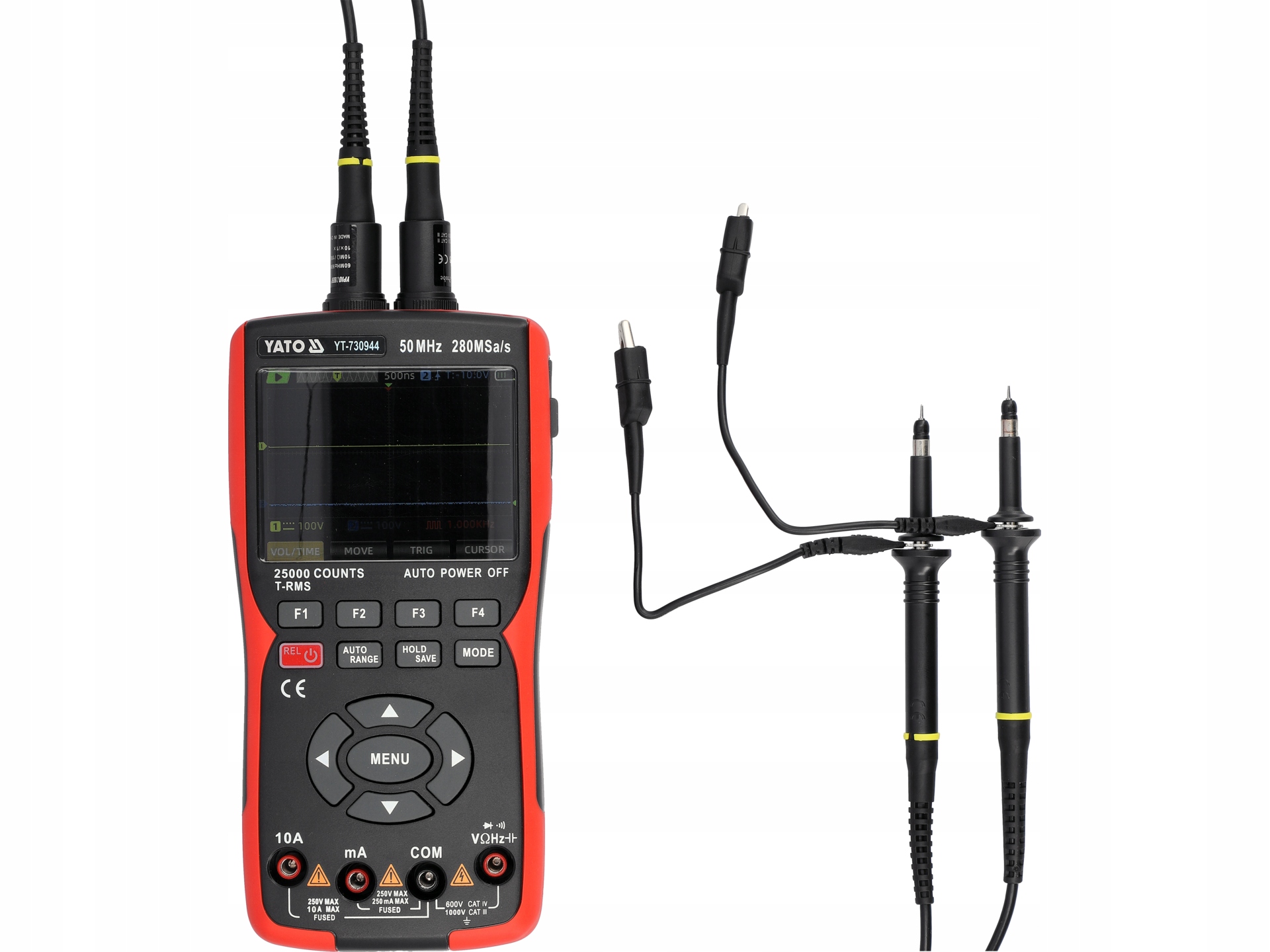

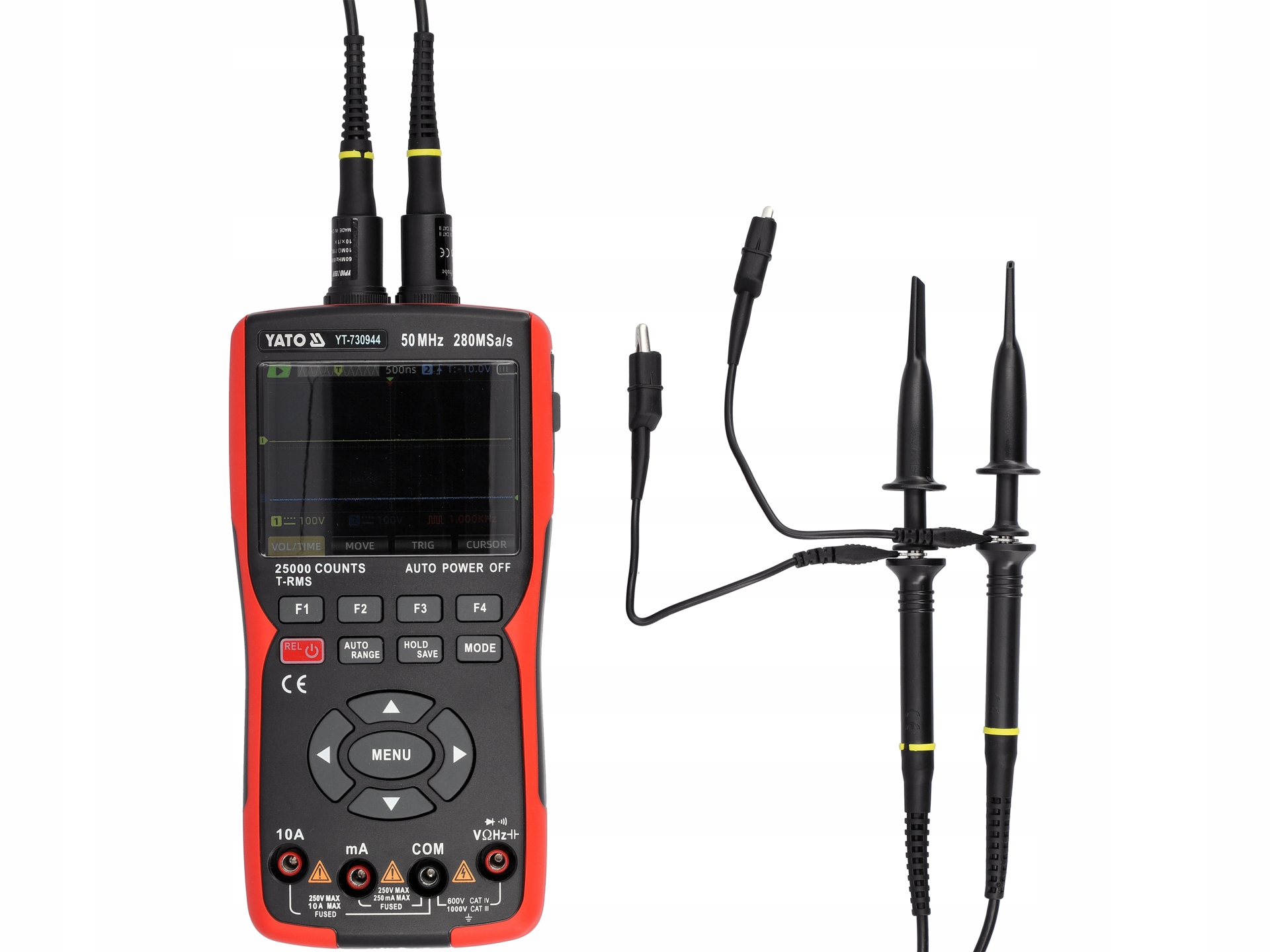

• dwie sondy oscyloskopowe P2060 z akcesoriami
• konstrukcja z zabezpieczeniami przeciążeniowymi
• obudowa z tworzywa ABS
• automatyczne wyłączenie się miernika z możliwością regulacji czasu 15-120 minut
• możliwość wyłączenia trybu automatycznego wyłączenia urządzenia
• wskaźnik niskiego poziomu baterii

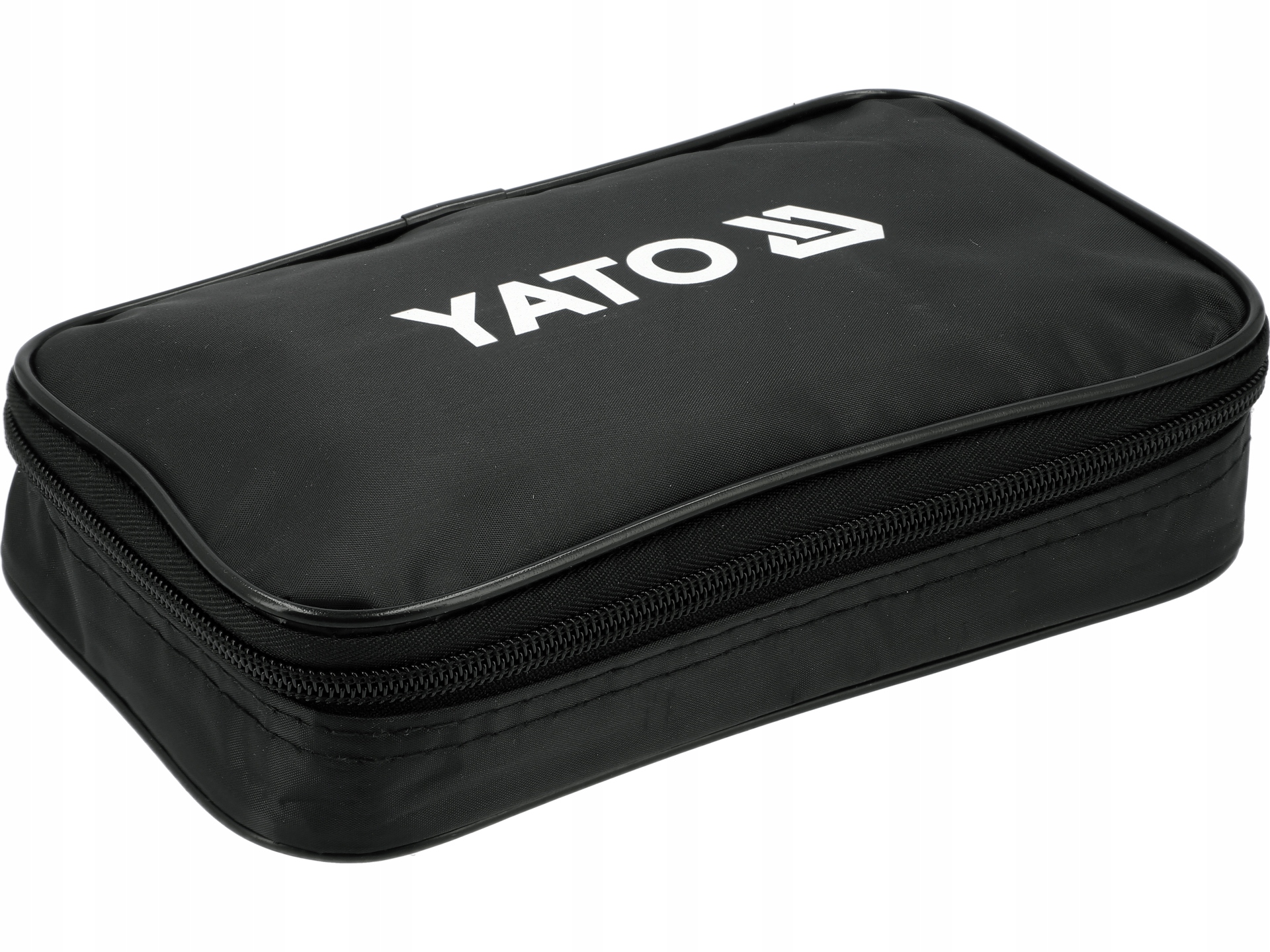

• miękkie etui z zamkiem błyskawicznym
• zasilanie: ogniwo Li-Ion (typ 18650)

Parametry

• Pomiar napięcia przemiennego: 0-750 V a.c.
• Pomiar napięcia stałego: 0-1000 V d.c.
• Prąd przemienny: 0-10 A
• Prąd stały: 0-10 A
• Pomiar rezystancji: 0-250 MΩ
• Pomiar pojemności: 0-99.99 mF
• Pomiar częstotliwości: 0-999.9 kHz
• Test przewodzenia: tak
• Test diody: tak
• Wartość minimalna pomiaru: tak
• Wartość maksymalna pomiaru: tak
• Wartość względna: tak
• Średnia wartość pomiaru: tak
• Liczba funkcji: 3
• Funkcje: miernik uniwersalny, dwukanałowy oscyloskop, podstawowy generator przebiegów
• TRUE RMS: tak
• Data Hold: tak
• Szerokość pasma: 50 MHz
• Liczba kanałów: 2
• Wymiary: 177x89x40 mm
• Materiał: ABS
• Rodzaj wyświetlacza: LCD IPS
• Podświetlenie LED: tak
• Zakres wyświetlacza: 25000
• Automatyczny zakres pomiaru: tak
• Automatyczne kalibrowanie: tak (oscyloskop)
• Pamięć akwizycji: 128 kpts
• Częstotliwość próbkowania: 3 razy na sekundę (miernik), 280 MSa/s (oscyloskop)
• Sygnał dźwiękowy: tak
• Wyłączanie automatyczne: 15, 30, 60, 120 min
• Obsługa sondy pomiarowej oscyloskopu: x1, x10
• Funkcja latarki: nie
• Wskaźnik niskiego poziomu baterii: tak
• Zasilanie: akumulatorowe
• Rodzaj akumulatora: Li-Ion
• Napięcie akumulatora: 3.7 V d.c.
• Energia akumulatora: 12.58 Wh
• Pojemność akumulatora: 3400 mAh
• Zakres temperatury pracy: 0~40 ˚C
• Wilgotność względna pracy Rh: <75 %
• Temperatura przechowywania: -10 ~ +50 ˚C
• Masa: 0.38 kg
• Zastosowanie: elektryczne
