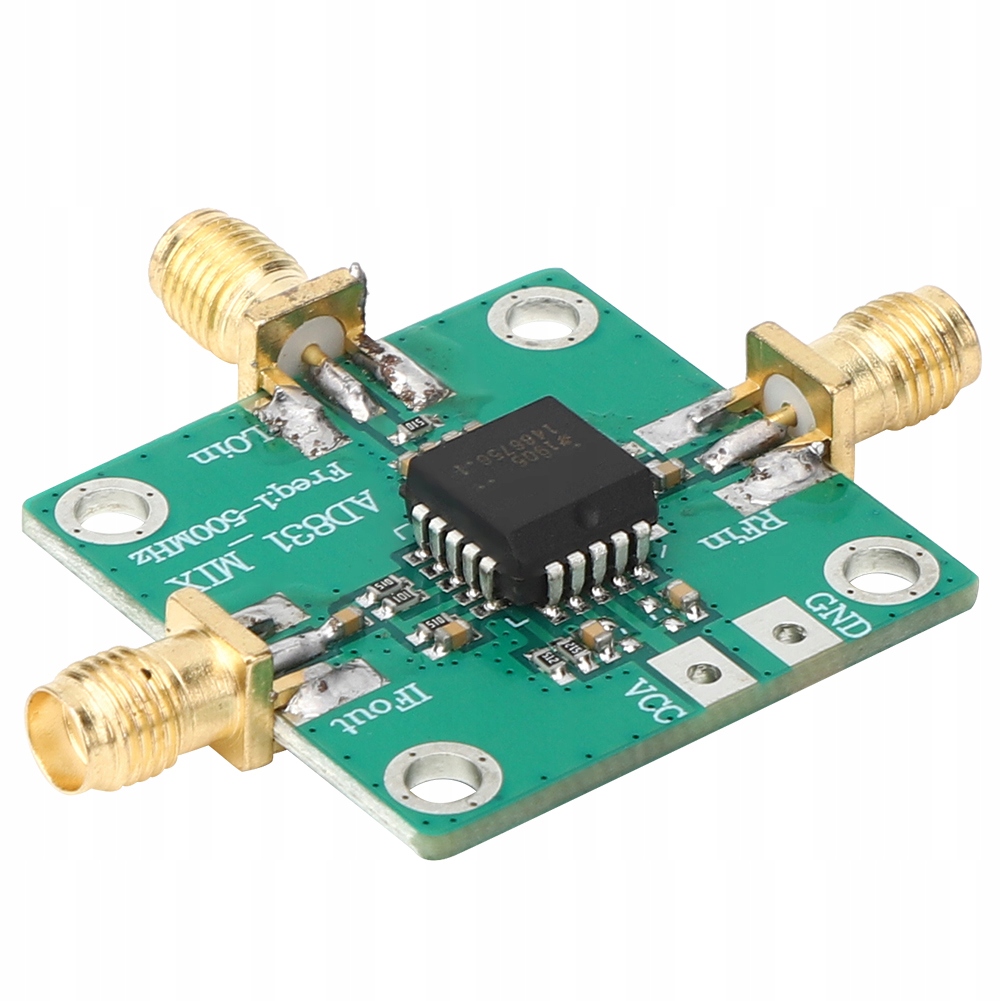

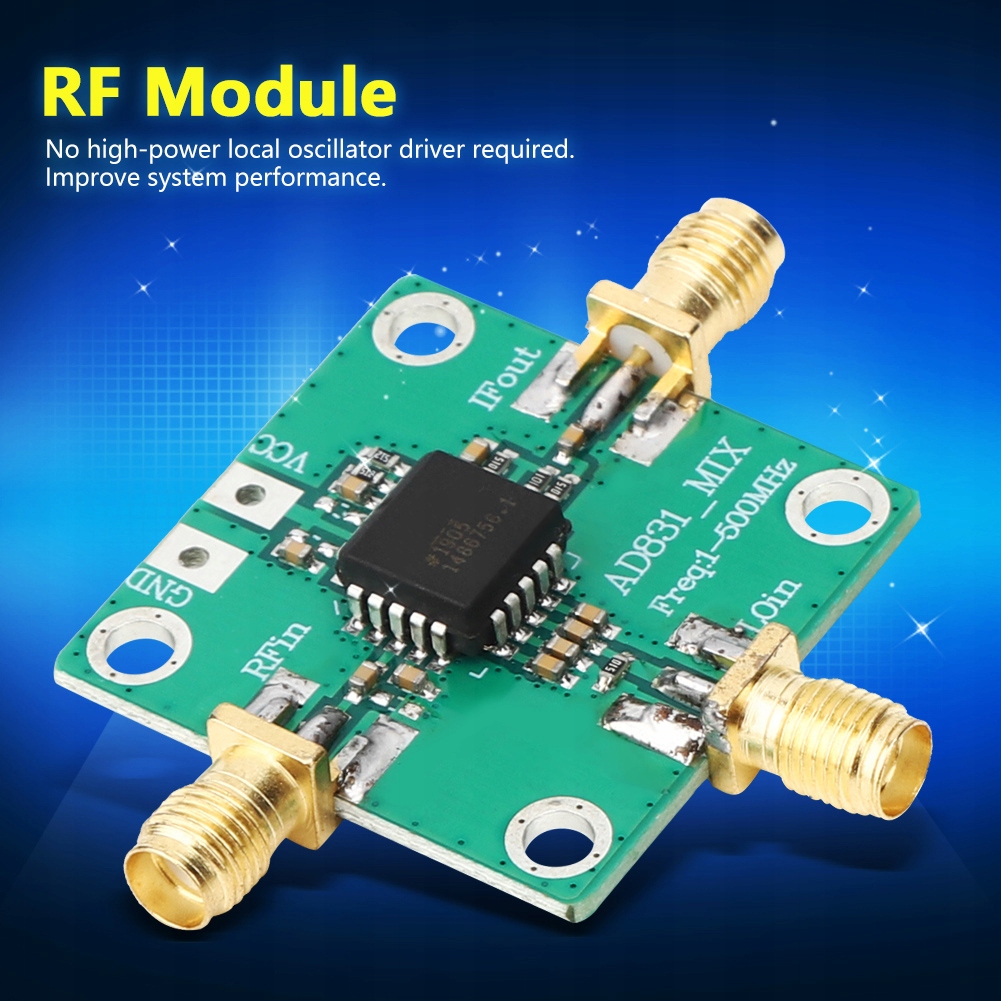

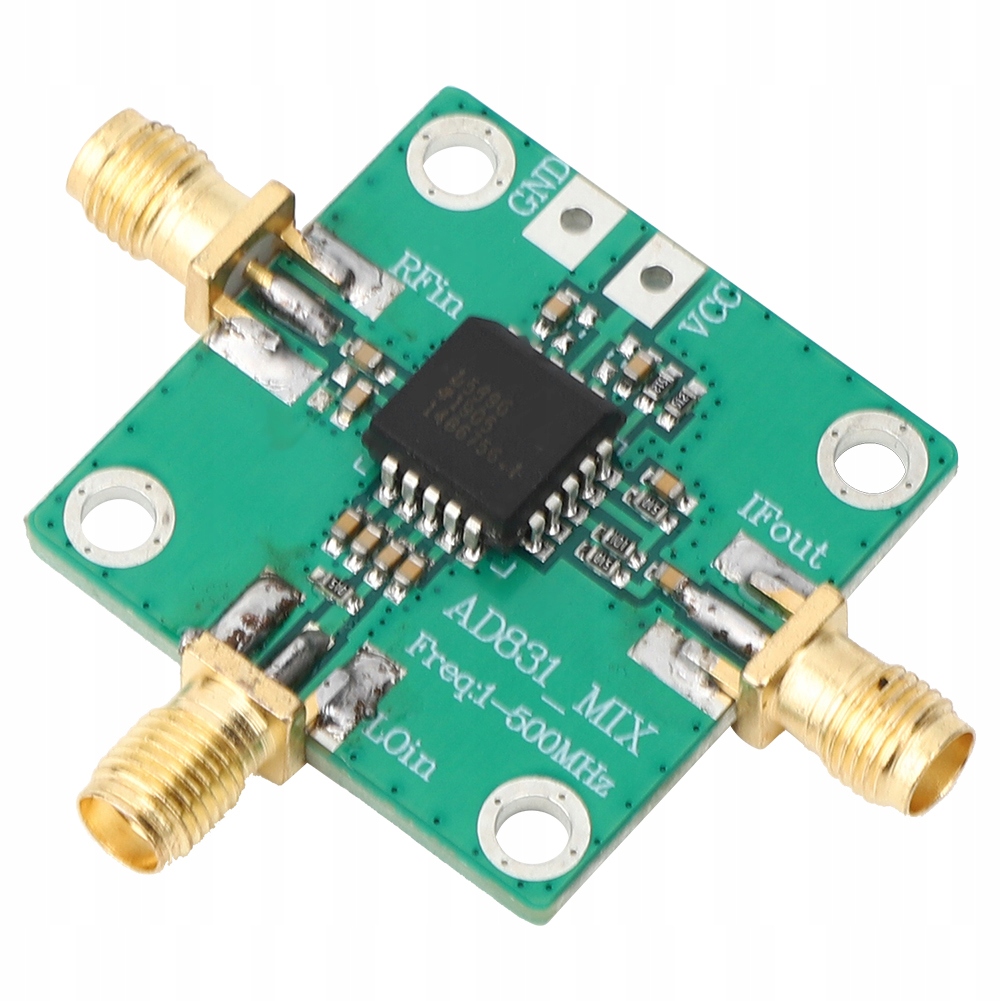

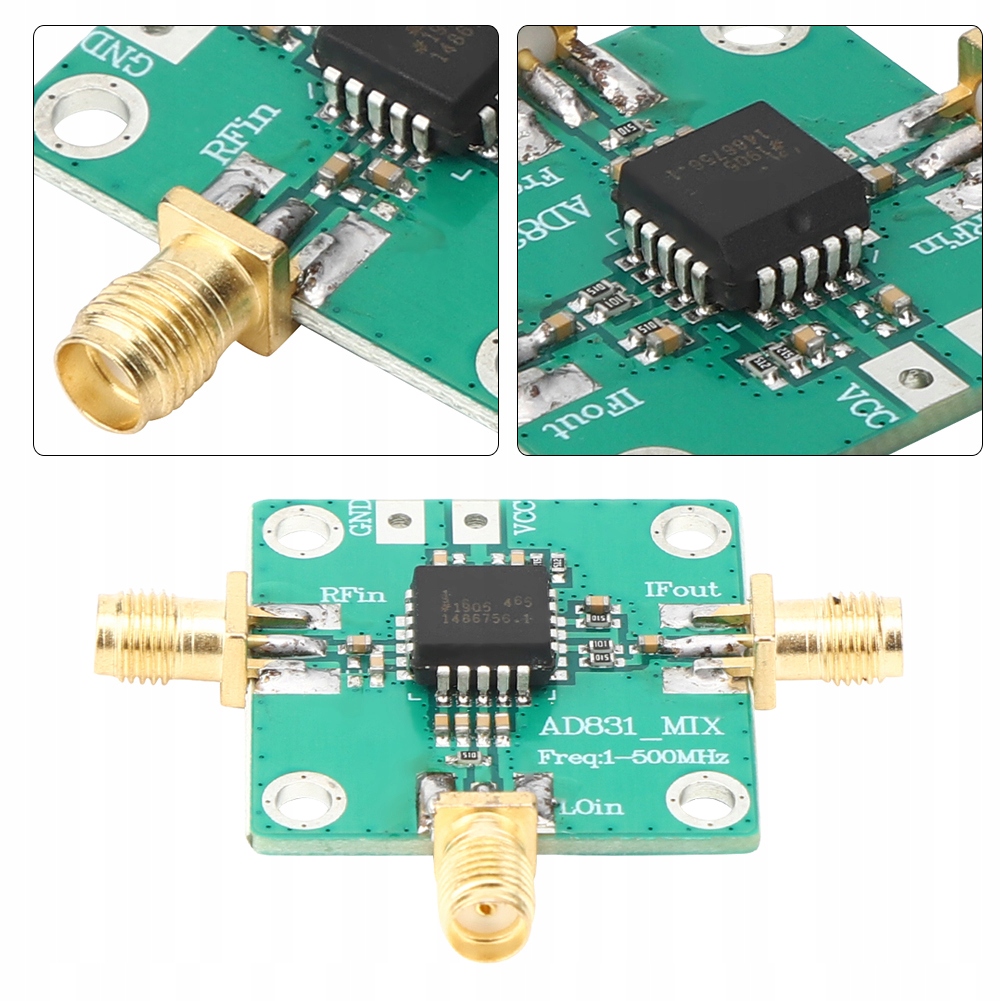

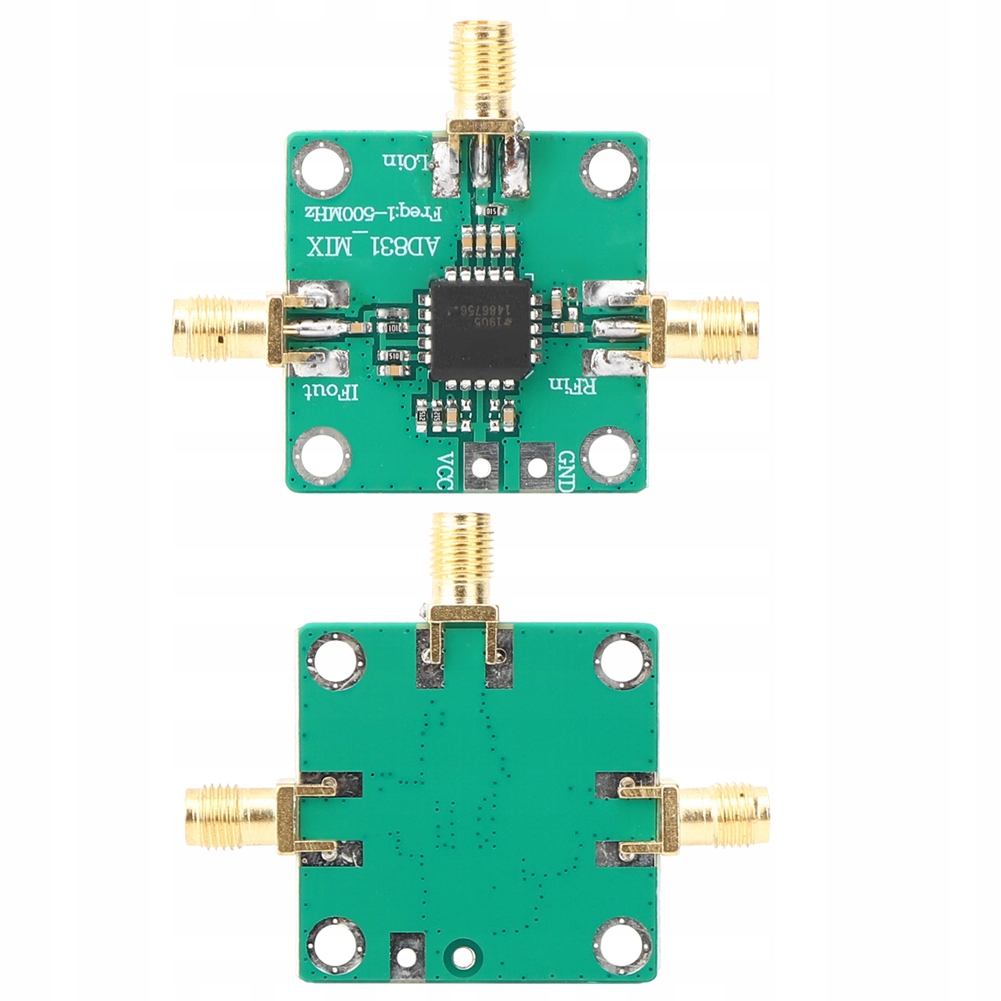

Moduł RF Akcesorium radiowe Pojedynczy chip Pojedynczy zasilacz o wysokiej częstotliwości 0.1-500 MHz

Funkcje

🔹 AD831 to niski poziom zniekształceń, szeroki zakres dynamiki, jednoukładowy mikser odpowiedni do konwersji RF-IF w dół w odbiornikach wysokiej częstotliwości i bardzo wysokiej częstotliwości, drugi mikser w cyfrowych mobilnych stacjach bazowych radiowych, konwersja pasma podstawowego DC, modulacja i demodulacja kwadratury oraz wykrywanie przesunięcia Dopplera w obrazowaniu ultrasonograficznym.

🔹 Dodatkowo AD831 zapewnia punkt przechwytywania intermodulacji trzeciego rzędu +24 dBm, aby osiągnąć -10 dBm lokalnego poboru mocy oscylatora, eliminując potrzebę stosowania lokalnego oscylatora o dużej mocy i związane z tym problemy z ekranowaniem i izolacją. Może to poprawić wydajność systemu w porównaniu z mikserami pasywnymi i obniżyć ogólne koszty systemu.

🔹 Mikser przeznaczony jest do zasilania jednym zasilaczem. Porty RF, IF i lokalnego oscylatora mają kondensatory izolujące DC dla wygody użytkowania. Częstotliwość robocza wejścia RF i lokalnego oscylatora może wynosić do 500MHz. Wyjście IF jest wyjściem napięciowym single-ended.

🔹 Dzięki szerokości pasma wyjściowego 250 MHz pojedynczy rezystor między pinami OUT i sprzężeniem zwrotnym ustawia wzmocnienie. Wzmacniacz ten charakteryzuje się niskim przesunięciem DC, dzięki czemu nadaje się do zastosowań sprzęgających DC, takich jak konwersja częstotliwości pasma podstawowego DC i demodulacja amplitudy kwadratury.

🔹 W połączeniu ze wzmacniaczem wyjściowym miksera i odpowiednią impedancją źródła, liczba szumów SSB wynosi 10.3 dB przy 70 MHz. W przeciwieństwie do mikserów pasywnych, AD831 nie ma strat wtrąceniowych, nie ma zewnętrznego dupleksera i nie ma pasywnego zakończenia. 🚀

Specyfikacja

Typ artykułu: moduł RF

Model: AD831

Wejście RF: 0.1-500MHz

Wejście RF: +10dBm (1dB punkt kompresji)

Lokalne wejście oscylatora: 0.1-500MHz

Lokalne wejście oscylatora: -10dBm

Wyjście IF: 0.1-200MHz

Napięcie zasilania: zasilacz DC 9--11V single-ended

Lista pakietów

1 x moduł RF
