Mikrokomputer ESP32-S3 N16R8 WROOM-1 antena WiFi 2x port USB-C Arduino 0258

Микрокомпьютер ESP32-S3 N16R8 WROOM-1 DevKitC-1 с интегрированной антенной WiFi / Bluetooth | Arduino IDE | 2xUSB-C

Плата разработки с модулем ESP32-S3 с модулем N16R8 Espressif. Подходит для IoT-проектов с подключением к интернету, домашней автоматизации, умного дома и других применений.

На аукционе версия с 2 портами USB-C, адресной светодиодной RGB-индикаторной лампой, встроенным WiFi / Bluetooth с интегрированной антенной.

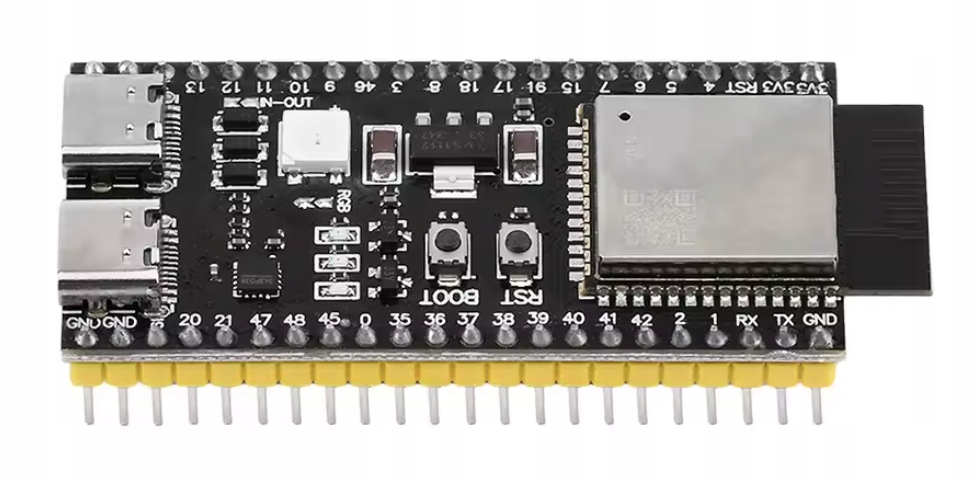

Mikrokomputer

ESP32-S3 N16R8 WROOM-1 DevKitC-1

+ zintegrowana antena

Cechy:

• Ilość i rozstaw pinów: 44 pin / 25,5 mm
• Mikrokontroler: Dual-core Xtensa 32-bit LX7
• Częstotliwość taktowania: do 240 MHz
• Pamięć Flash: 16 MB Quad SPI
• SRAM: 512 KB (+16KB w RTC)
• ROM: 384 KB
• PSRAM: 8 MB
• Moduł RF: ESP32-S3 N16R8 Wersja ze zintegrowaną anteną na PCB
• Wi-Fi: 802.11 b/g/n (2,4 GHz), do 150 Mbps
• Bluetooth: Bluetooth Low Energy 5.0
• Obsługa Wi-Fi i Bluetooth jednocześnie
• Moc wyjściowa RF: ~20,5 dBm
• Zasilanie USB-C (stabilizator 3V3 na płytce)
• Interfejsy USB: 2x USB-C
• Złącze USB-UART: do komunikacji USB-UART
• Złącze USB-OTG: do układu ESP32
• Wejścia / wyjścia GPIO
• Interfejsy sprzętowe: UART, SPI, I²C, I²S, MCPWM, CAN (TWAI)
• Przetwornik ADC
• Przetwornik DAC
• kanały PWM
• Przyciski na płytce: RESET,  BOOT
• Diody LED: Zasilania / statusu, komunkacji UART TX/RX
• Adresowana dioda LED RGB
• Temperatura pracy: -40 °C do +65 °C
• Obsługiwane środowiska: Arduino IDE; ESP-IDF; PlatformIO

Moduł zlutowany fabrycznie

W zestawie x zlutowany moduł ESP32-S3 N16R8 USB-C pakowany w woreczek ESD

Распиновка:

Interfejsy:

• 4 x SPI
• 1 x interfejs LCD (8 bitów).
• 16-bitowy równoległy RGB, l8080, MOTO6800), obsługuje konwersję pomiędzy RGB565, YUV422, YUV420 i YUV411
• 1 x DVP8-bit~16-bitowy interfejs kamery
• 3 x UART
• 2 x 12S
• 1 x (TX/RX)
• 1 x licznik impulsów.
• Kontroler LED PWM, do 8 kanałów
• 1 x Full-Speed USB OTG
• 1 x kontroler USB / JTAG
• 2 x MCPWM
• 1 x interfejs hosta SDIO z 2 gniazdami na karty
• Ogólny kontroler DMA (w skrócie GDMA), 5 kanałów odbiorczych i 5 kanałów nadawczych.
• 1 x kontroler TWAI, kompatybilny z IS011898-1 (specyfikacja CAN 2.0)

Interfejsy analogowe:

• 2 x 12-bitowy SAR-ADC, do 20 kanałów
• 1 x wejście na czujnik temperatury
• 14 x GPIO z pojemnościowym rejestrowaniem

Timery:

• 54-bitowy uniwersalny timer
• 1 x 52-bitowy timer systemowy
• 3 x zegar Watchdog

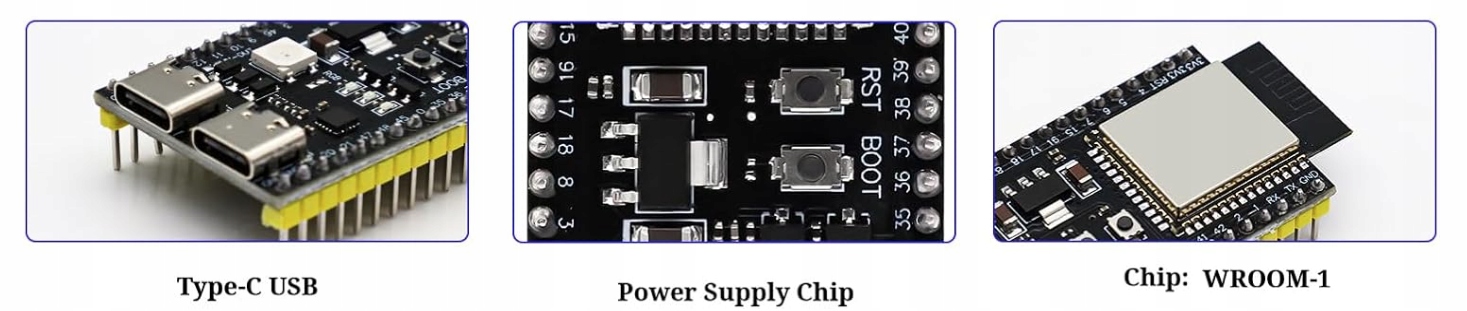

Podzespoły:

Wymiary:

• moduł: 64x29x13mm
• PCB: 57,1x28,0mm
