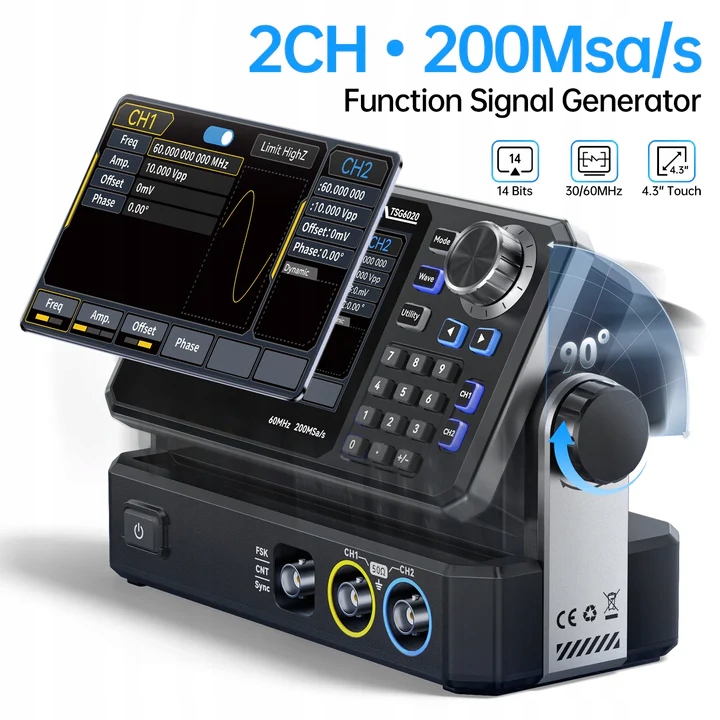

Generator sygnału 2 kanałowy 60MHz Fnirsi, FN-TSG6020 200MSa/s

Cechy

Wyjście dwukanałoweoferuje zakresy amplitudy zależne od obciążenia i częstotliwości, z następującymi specyfikacjami:

• 2 mVpp~20 Vpp (wysoka impedancja, <10 MHz)

• 2 mVpp~10 Vpp (wysoka impedancja, >10 MHz)

• 1 mVpp~10 Vpp (50 Ω, <10 MHz)

• 1 mVpp~5 Vpp (50 Ω, >10 MHz)

Taka konstrukcja zapewnia kompatybilność z szerokim zakresem złożonych scenariuszy generowania sygnałów.

Częstotliwość próbkowania 200 MSa/s z 14-bitową rozdzielczością pionową zapewnia wysoką jakość odtwarzania przebiegów i minimalne zniekształcenia.

Generuje standardowe przeboje (sinusoidalne, kwadratowe, rampowe, impulsowe, szumowe, DC) i obsługuje dowolne przebiegi zdefiniowane przez użytkownika.

Technologia ZeroSurge minimalizuje przebiegi w przebiegach kwadratowych, impulsowych i rampowych, zapewniając przebieg ≤1% oraz czasy narastania/opadania ≤13,5 ns, co daje ostrzejsze krawędzie i wyższą precyzję .

Technologia VeriPoint umożliwia prawdziwe punktowe dowolne wyniki przebiegu z częstotliwościami próbkowania od 1 μSa/s do 200 MSa/s, zachowując pełne szczegóły przebiegu przy niskim drganiu (<200 ps).

Kompleksowe wsparcie modulacji: AM, FM, PM, FSK, ASK i PSK, odpowiednie do komunikacji cyfrowej i testów RF.

Funkcja przesuwania częstotliwości z trybami liniowymi/logarytmicznymi oraz czasem przesuwania od 1 ms do 500 s ±0,1%, idealna do charakteryzacji filtrów i analizy odpowiedzi systemu.

Wbudowany licznik częstotliwości 7-cyfrowych mierzy częstotliwość, okres i cykl pracy sygnałów na poziomie TTL w zakresie od 100 mHz do 100 MHz z dokładnością ±51 ppm.

Wysokoprecyzyjne wyjście: 1 mVpp do 10 Vpp (na 50 Ω), szum fazowy ≤ -125 dBc/Hz @ 10 MHz (przesunięcie 10 kHz) oraz zniekształcenia harmoniczne < -40 dBc @ 30–60 MHz.

Ekran dotykowy TFT-LCD o średnicy 4,3" w połączeniu z fizycznymi przyciskami umożliwia intuicyjną kontrolę i szybkie dostosowywanie parametrów w laboratorium lub w terenie.

Podgląd przebiegu fali i wyświetlanie statusu w czasie rzeczywistym na ekranie, co pozwala na wyraźny monitoring podczas konfiguracji i eksploatacji.

Solidna ochrona wyjścia obejmuje izolację kanałów, bezpieczeństwo uziemienia oraz synchronizację/wyjście kompatybilne z TTL, zapewniając stabilną wydajność w wymagających warunkach.

Wysokowydajny system chłodzenia z aluminiowym radiatorem i cichym wentylatorem utrzymuje stabilność termiczną podczas dłuższego użytkowania.

Pamięć nieulotna przechowuje do 24 niestandardowych dowolnych przebiegów fal dla natychmiastowego przypomnienia bez konieczności rekonfiguracji.

Obsługuje wiele trybów pracy: ciągły, sterowany wyjściem, modulacją i przesuwaniem, oferując maksymalną elastyczność dla zautomatyzowanych systemów testowych.

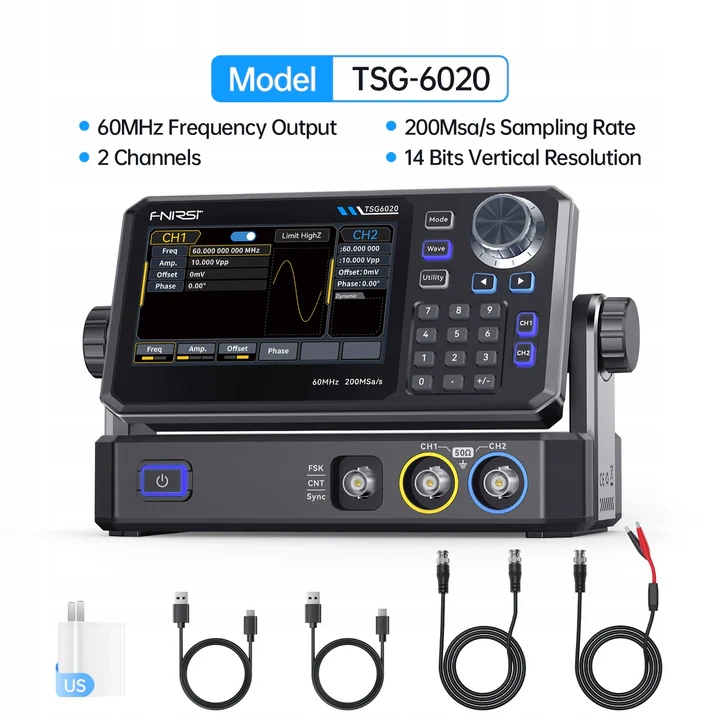

Lista pakietów:

Model TSG6020

◉ TSG6020 Generator sygnału

◉ Adapter ładowający (wtyczka amerykańska lub unijna)

◉ Kabel ładowający typu C

◉ Kabel danych

◉ Przewód testowy

◉ Klipsy aligatorowe

◉ Przewodnik użytkownika
