⭐⭐Счетчик электроэнергии 3-фазный двунаправленный WiFi TUYA 100A 3 DIN трансформаторы⭐⭐

✔️Nie wymaga bramki – działa bezpośrednio z domową siecią Wi-Fi 2,4 GHz

✔️Zajmuje tylko jeden moduł na szynie DIN

• Licznik umożliwia pomiar energii elektrycznej dla każdej z trzech faz – zarówno w kierunku poboru, jak i produkcji – dzięki zastosowaniu technologii dwukierunkowego pomiaru.
• Zastosowanie przekładników prądowych pozwala na dokonywanie pomiarów bez ingerencji w istniejącą instalację, co znacząco zwiększa bezpieczeństwo użytkowania.
• Wbudowany moduł Wi-Fi umożliwia zdalny dostęp do danych pomiarowych z dowolnego miejsca na świecie. Odczytane parametry, takie jak napięcie, prąd, moc czynna oraz zużycie energii, mogą być wykorzystywane do automatycznego sterowania innymi urządzeniami w systemie inteligentnego domu.
• Licznik charakteryzuje się wysoką precyzją pomiaru, prostym montażem na szynie DIN oraz możliwością przechowywania danych historycznych nawet do jednego roku.
• Dostępne są również szczegółowe wykresy zużycia energii – łącznie w ujęciu dziennym, miesięcznym i rocznym.

✅Przykłady Dwukierunkowego Pomiaru

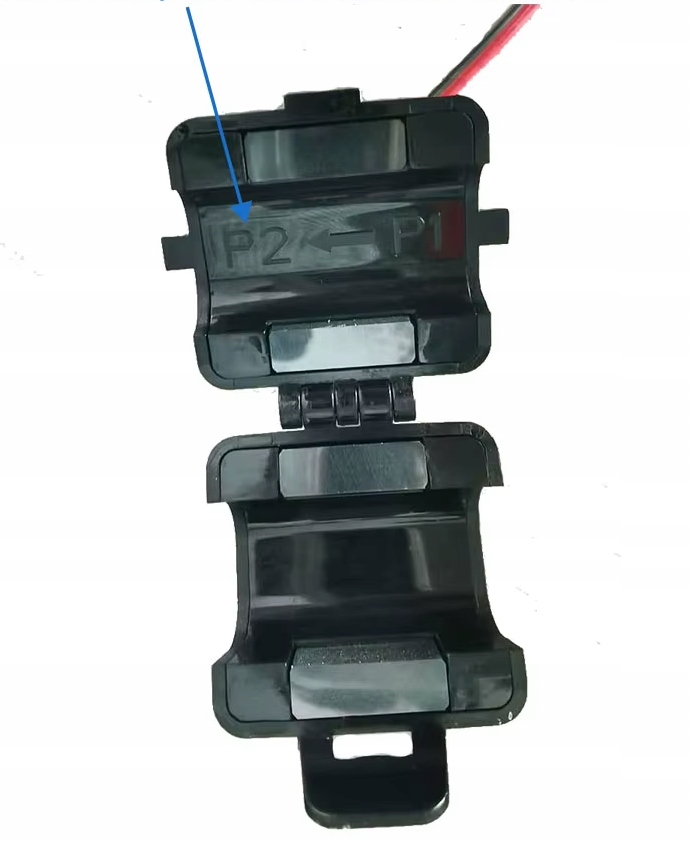

Zacisk Clamp1 na Sieć (mierzy przepływ energii między siecią a licznikiem):

Pomiar energii "Z sieci" lub "Do sieci":

1. - Jeśli kierunek mierzonego prądu jest P1→P2, odczyt energii jest sumowany jako energia "Z sieci".
2. - Jeśli kierunek mierzonego prądu jest P2→P1, odczyt energii jest sumowany jako energia "Do sieci".
3. Zacisk Clamp2 na Inwerter (mierzy energię generowaną przez inwerter):
4. - Pomiar energii generowanej przez inwerter:
5. - Kierunek zacisku musi wskazywać na inwerter.
6. Zacisk Clamp3 na Obciążenie (mierzy energię zużywaną przez obciążenie):
7. - Pomiar energii zużywanej przez obciążenie:
8. - Kierunek zacisku musi wskazywać na obciążenie.

✅przykład podłączenia 3-fazowego – pomiar jednokierunkowy (tylko pobór energii)

✅Opis pulpitu aplikacji TUYA

⭕Górna część ekranu:

1. Active Energy Total – Łączna energia aktywna (kWh)Całkowita ilość energii, która przepłynęła przez licznik – zarówno zużytej, jak i oddanej do sieci.
2. Total Forward Energy (kWh) – Energia zużyta (kWh)Ilość energii pobranej z sieci przez odbiorniki.
3. Total Reverse Active Energy (kWh) – Energia oddana (kWh)Ilość energii przekazanej z instalacji (np. PV) z powrotem do sieci energetycznej.
4. Wykres słupkowyHistoria godzinowa zużycia energii – wizualizacja danych dla danej godziny.

⭕Środkowa część – Zielona karta (parametry aktualne dla każdej z 3 faz):

1. Current (A) – Prąd (A)Aktualne natężenie prądu dla wybranej fazy.
2. Active Power (kW) – Moc czynna (kW)Energia zużywana lub produkowana w danej chwili. To moc faktycznie wykorzystywana do pracy urządzeń.Znaczenie wartości:Wartość dodatnia → energia jest zużywana (pobór z sieci).Wartość ujemna → energia jest oddawana (produkcja, np. z PV).Przykłady:Active Power A: –0.058 kW → faza A oddaje 58 W do sieci.Active Power A: 0.333 kW → faza A pobiera 333 W z sieci.
3. Voltage (V) – Napięcie (V)Aktualne napięcie w danej fazie – zazwyczaj ok. 230 V.

⭕Dolna część – Zbiorcze dane dla całego układu:

1. Total Active Power (kW) – Całkowita moc czynna (kW)Suma mocy czynnej ze wszystkich trzech faz.
2. Total Reactive Power (kVar) – Całkowita moc bierna (kVar)Składowa mocy, która nie wykonuje pracy – np. w obciążeniach indukcyjnych (silniki, transformatory).
3. Overall Power Factor – Całkowity współczynnik mocy (cos φ)Efektywność wykorzystania energii. Wartość 1.00 oznacza pełne wykorzystanie mocy czynnej, bez mocy biernej.

⚙️ Dolny pasek nawigacji:

1. Electricity Consumption Statistics – Statystyki zużycia energiiPrzycisk prowadzący do historii pomiarów (dzienne, miesięczne, roczne wykresy energii zużytej, oddanej, całkowitej mocy czynnej).

✅Sceny automatyzacji (TUYA Smart)

Stwórz własny scenariusz, który zostanie uruchomiony w przypadku przekroczenia lub spadku wybranych parametrów mocy. Na tej podstawie inne urządzenia w systemie mogą zostać automatycznie uruchomione lub wyłączone, a Ty otrzymasz powiadomienie PUSH, SMS lub połączenie głosowe – wszystko za pośrednictwem aplikacji TUYA.

✔️Wyzwalacze (triggery):

Każdy z poniższych wyzwalaczy można ustawić z warunkiem: mniej niż / równo / więcej niż.

1. Total Active Power – Całkowita moc czynna (kW)Reaguje na sumę mocy czynnej ze wszystkich faz.
2. Active Energy Total – Łączna energia aktywna (kWh)Sumaryczne zużycie lub produkcja energii w czasie.
3. Total Reverse Active Energy – Energia oddana do sieci (kWh)Ilość energii wprowadzona do sieci, np. z instalacji PV.
4. Total Forward Energy – Energia pobrana z sieci (kWh)Ilość energii zużytej przez odbiorniki.
5. Overall Power Factor – Współczynnik mocy (cos φ)Wskaźnik efektywności energetycznej – reaguje na spadki (np. obecność mocy biernej).
6. Total Reactive Power – Całkowita moc bierna (kVar)Wartość mocy biernej w całym układzie.

✔️Zastosowanie triggerów:

1. Do tworzenia scen automatyzacji (np. ograniczenie obciążenia ładowarki po przekroczeniu limitu zużycia),
2. Do wysyłania powiadomień PUSH / SMS / połączeń,
3. Do aktywacji innych urządzeń zintegrowanych z systemem TUYA.

✔️Przykładowe scenariusze:

1. Ogranicz moc ładowarki oraz wyłącz zbędne oświetlenie, gdy pobrano więcej niż 15 kWh w ciągu dnia,
2. Wyślij powiadomienie PUSH, gdy współczynnik mocy (cos φ) spadnie poniżej 0,85 – możliwy problem z jakością energii,
3. Wyślij SMS, gdy ilość energii oddanej do sieci przekroczy 5 kWh.

⚙️Specyfikacja:

• Zasilanie: AC 100-240 V, 50/60 Hz
• Zakres pracy napięciowej: (0,8…1,1) UN
• Obciążenie maksymalne: 100 A
• Czułość: około 0,2A
• W zestawie trzy przekładniki prądowe 100 A
• Temperatura pracy: -20°C do + 55°C
• Pobór mocy znamionowy: 2,2 VA / 0,7 W
• Protokół komunikacyjny: WiFi 2.4 GHz
• Wymiary: 90x18x65 mm
• Aplikacje: TUYA, Smart Life
• Możliwość montażu na szynie DIN

⚙️Specyfikacja przekładników prądowych:

• Ilość: 3 sztuki
• Zakres pomiarowy: 0.2–100 A
• Czułość: ok. 0,2 A
• Dokładność: klasa 0,5 (maksymalny błąd pomiaru: ±0,5%)
• Przekładnia: 1000:1 (dla 100 A po stronie pierwotnej uzyskujemy 100 mA po stronie wtórnej)
• Średnica wewnętrzna przekładnika: 18 mm
• Wymiary zewnętrzne: wysokość 49 mm, szerokość 30 mm, głębokość 32 mm

⭕UWAGA:

Jeżeli planują Państwo montaż licznika w rozdzielnicy, mogą wystąpić problemy z zasięgiem sieci Wi-Fi. W takim przypadku zalecamy umieszczenie routera Wi-Fi w pobliżu rozdzielnicy lub zastosowanie wzmacniacza sygnału Wi-Fi w jej bezpośrednim sąsiedztwie.

⚙️W zestawie:

• 3-fazowy licznik
• 3 przekładnika zmiennych 100A.
