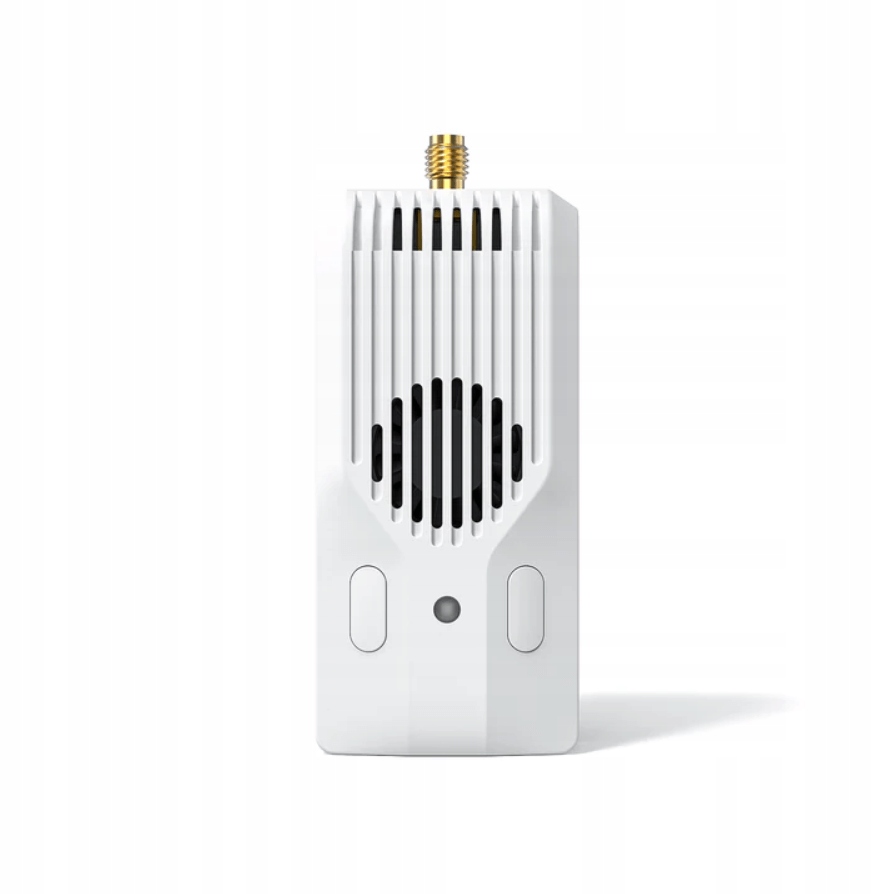

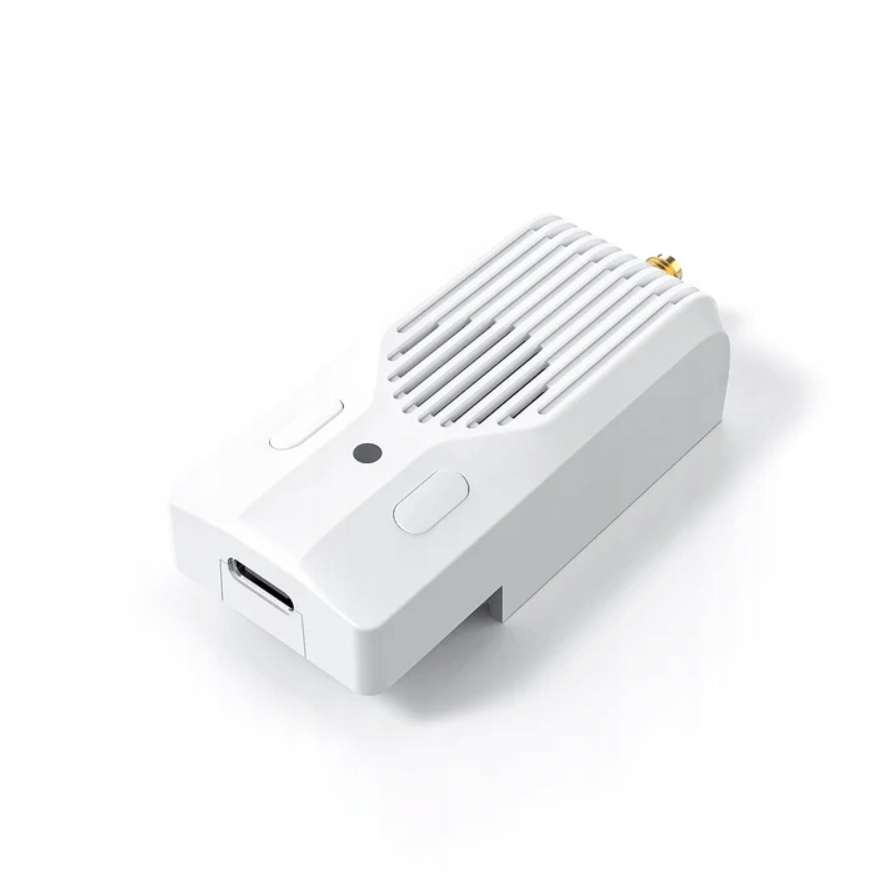

Модуль BetaFPV Nano TX V2 2.4GHz

2.4GHz

Moduł Nano TX V2 został wyposażony w szereg ulepszeń, które zapewniają pilotom wyjątkowe doświadczenie użytkowania. Posiada innowacyjną antenę T-LED, której częstotliwość migania wskazuje status transmisji sygnału oraz połączenia modułu. Dzięki mocy do 1 W / 2 W zapewnia stabilne połączenie podczas wyścigów FPV, lotów long range oraz profesjonalnego filmowania. Bezproblemowo integruje się z Backpackiem i pozwala na personalizację przycisków. Ciesz się płynnym lataniem dzięki wentylatorowi chłodzącemu 1804. Uwolnij pełny potencjał z modułem Nano TX V2.

Najważniejsze cechy

Pierwsza antena T-LED z wbudowaną funkcją wyświetlania LED, pozwalająca pilotom łatwo monitorować transmisję i odbiór sygnału podczas korzystania z nadajnika radiowego.

Dostępne są 3 wersje: 2.4GHz z maksymalną mocą wyjściową 1 W oraz 915/868MHz z maksymalną mocą wyjściową 2 W. Maksymalna częstotliwość pakietów to F1000 / 200 Hz.

Wbudowany TCXO minimalizuje odchylenia częstotliwości, zapewniając stabilną pracę i ograniczając zakłócenia sygnału.

Dzięki zoptymalizowanemu wewnętrznemu kanałowi przepływu powietrza, radiatorowi oraz szybkiemu wentylatorowi chłodzącemu 1804 moduł skutecznie odprowadza ciepło nawet przy wysokiej mocy wyjściowej, zapewniając stabilne połączenie.

Obsługa Backpacka oraz funkcji niestandardowych przycisków w oparciu o ELRS V3.3 pozwala pilotom podłączać urządzenia zewnętrzne i dostosowywać przyciski do własnych preferencji.

Specyfikacja

Produkt: BETAFPV Nano TX V2 Module | ELRS 2.4GHz / 915MHz / 868MHzWaga: 28 gKolor: białyZłącze anteny: RP-SMA 2.4GHz, SMA 915/868MHzMoc RF 2.4GHz: 25 mW / 50 mW / 100 mW / 250 mW / 500 mW / 1000 mWMoc RF 915/868MHz: 10 mW / 25 mW / 50 mW / 100 mW / 250 mW / 500 mW / 1000 mW / 2000 mWCzęstotliwość pakietów 2.4GHz: 50 Hz / 100 Hz / 150 Hz / 250 Hz / 333 Hz / 500 Hz / D250 / D500 / F500 / F1000Częstotliwość pakietów 915/868MHz: 25 Hz / 50 Hz / 100 Hz / 100 Hz Full / 200 Hz / D50Pasmo częstotliwości: 2.4GHz ISM, 915MHz FCC, 868MHz EUBackpack: obsługiwanyNapięcie wejściowe: DC 7 V ~ 13 VPobór mocy 2.4GHz: 8 V, 1000 mA @ 1000 mW, 150 Hz, 1:128Pobór mocy 915/868MHz: 8 V, 1000 mA @ 1000 mW, 50 Hz, 1:128Port USB: Type-CNapięcie wentylatora: 5 VDomyślna wersja firmware: ExpressLRS V3.3.0

Schemat

Poniżej znajduje się schemat modułu Nano TX V2.

Uwaga: przed włączeniem zasilania należy zamontować antenę. W przeciwnym razie układ PA w module Nano TX V2 zostanie trwale uszkodzony.

Poniżej znajduje się porównanie, które pokazuje najważniejsze ulepszenia i specyfikację.

SuperG Nano TX / Nano TX V2 / Nano TXMaksymalna moc RF: Dual-1000 mW / 1 W 2.4G, 2 W 915/868MHz / 500 mWUkład RF: Dual SX128X / Single SX128X lub SX1276 / Single SX128X lub SX1276Tryb anteny: Gemini / Single / SingleAntena T-LED: nieobsługiwana / obsługiwana / nieobsługiwanaWentylator chłodzący: obsługiwany / obsługiwany / nieobsługiwanyBackpack: obsługiwany / obsługiwany / nieobsługiwanyZewnętrzne zasilanie: obsługiwane 7–13 V / obsługiwane 7–13 V / nieobsługiwane

Moc wyjściowa 1 W i 2 W

Moduł Nano TX V2 jest dostępny w 3 wersjach: 2.4GHz z maksymalną mocą wyjściową 1 W oraz 915/868MHz z maksymalną mocą wyjściową 2 W. Dzięki wbudowanemu TCXO minimalizuje odchylenia częstotliwości, zapewnia stabilną pracę i ogranicza zakłócenia sygnału. Pozwala to uzyskać mocniejszy sygnał, większy zasięg transmisji oraz rozszerzony zasięg nadajnika radiowego. Dzięki tym opcjom piloci mogą korzystać z większej swobody w komunikacji bezprzewodowej.

Większy zasięg i stabilna jakość połączenia

Moduł Nano TX V2 ma wbudowany TCXO — oscylator kwarcowy kompensowany temperaturowo. Wysokiej jakości TCXO pozwala zachować stabilną częstotliwość nawet w skrajnych temperaturach, bez obaw o wpływ ciepła lub zimna, zapewniając precyzyjne działanie podczas lotów long range. Gwarantuje to bardzo stabilne i mocne połączenie radiowe w środowiskach wymagających wyjątkowo stabilnego sygnału i niskich opóźnień, takich jak loty long range, loty wieloosobowe oraz wyścigi FPV. Moduł zapewnia pilotom solidne i dynamiczne wrażenia z lotu.

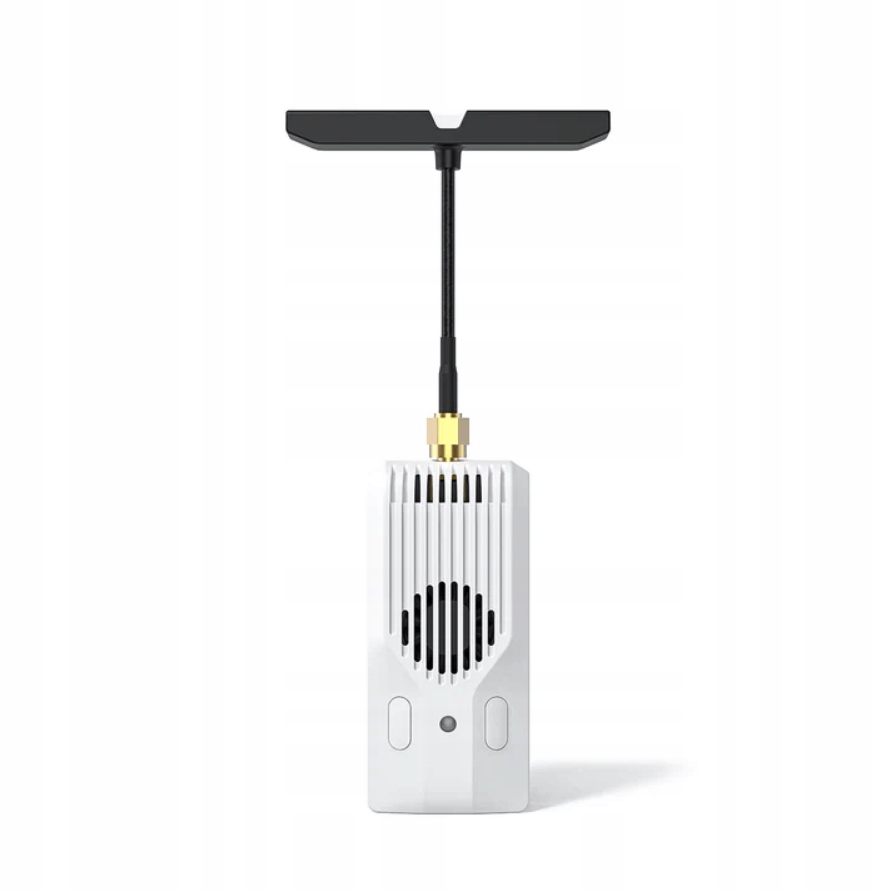

Antena T-LED

Antena T-LED innowacyjnie integruje diodę LED z anteną, umożliwiając bezpośrednie wyświetlanie informacji na antenie. Gdy antena jest poprawnie podłączona, regularne miganie wskazuje status transmisji i odbioru sygnału. Światło włączone oznacza transmisję sygnału, a światło wyłączone oznacza odbiór sygnału. Szybkość migania zmienia się w zależności od stosunku telemetrii i częstotliwości pakietów, oferując pilotom unikalne doświadczenie wizualne.

Dodatkowo antena wykrywa status połączenia między anteną a modułem TX, zapobiegając uszkodzeniom wynikającym z nieprawidłowego użytkowania. Nieregularne miganie podczas poruszania anteną wskazuje uszkodzenie anteny, natomiast nieregularne miganie podczas obracania złącza antenowego oznacza luźne połączenie anteny lub modułu TX i wymaga wymiany.

Uwaga: antena T-LED świeci wyłącznie z modułem Nano TX V2. Inne anteny, takie jak Moxon i Loop, mogą być używane bezpośrednio z modułem Nano TX V2 w wersji 915/868MHz, natomiast wersja 2.4GHz wymaga adaptera RP-SMA na SMA.

System chłodzenia

Nano TX V2 posiada w pełni formowaną wtryskowo obudowę o bardzo dobrej jakości wykonania. Dzięki zoptymalizowanemu wewnętrznemu kanałowi przepływu powietrza, radiatorowi oraz szybkiemu wentylatorowi chłodzącemu 1804 moduł skutecznie odprowadza ciepło nawet przy wysokiej mocy wyjściowej, zapewniając stabilne połączenie. Piloci mogą latać pewnie i korzystać z niezawodnej pracy dzięki podwójnemu systemowi chłodzenia.

Wysoce konfigurowalne rozwiązanie

Backpack, opracowany przez zespół ExpressLRS, to opcjonalny moduł przeznaczony do nadajników radiowych. Zapewnia większą elastyczność i skalowalność, umożliwiając pilotom podłączanie urządzeń zewnętrznych, takich jak gogle. Moduł Nano TX V2 oferuje konfigurowalne i rozbudowywalne rozwiązanie do różnych scenariuszy zastosowań. Dostępne są dwa przyciski, które użytkownik może przypisać do wybranych funkcji zgodnie z własnymi preferencjami.

Kompatybilność z większością aparatur TX

Moduł Nano TX V2 można konfigurować za pomocą skryptu LUA. Może być łatwo używany z nadajnikami EdgeTX V2.8.0 oraz OpenTX obsługującymi CRSF. Jest kompatybilny z popularnymi aparaturami z portem Nano, takimi jak BETAFPV LiteRadio 3 Pro, RadioMaster Zorro / Pocket, Jumper T Pro V2 / T20, TBS Tango 2, a także z RadioMaster TX16, Boxer, Jumper T16 / T20, FrSky QX7, X9 po zastosowaniu adaptera Micro-Nano Module Adapter.

Uwaga: aparatura LiteRadio 3 Pro nie obsługuje 500 mW ze względu na ograniczenia zasilania.

Seria ELRS

Seria ExpressLRS zostaje rozszerzona o moduł Nano TX V2. Aby uzyskać wyjątkową jakość połączenia, BETAFPV wprowadza linki ELRS oferujące duży zasięg, niskie opóźnienia i wysoką częstotliwość odświeżania w systemie sterowania radiowego.

Podstawowa konfiguracja

W systemie EdgeTX wybierz „MODEL SEL” i przejdź do interfejsu „SETUP”. W tym miejscu wyłącz Internal RF, ustawiając „OFF”, włącz External RF i ustaw tryb wyjścia na CRSF. Po poprawnym podłączeniu modułu będzie on działał prawidłowo.

Lua to lekki i kompaktowy język skryptowy. Może być używany po osadzeniu w nadajnikach radiowych, umożliwiając łatwy odczyt i modyfikację parametrów modułów. Instrukcja użycia Lua znajduje się poniżej.

Pobierz plik elrsV3.lua z oficjalnej strony BETAFPV lub z konfiguratora ExpressLRS.

Zapisz plik elrsV3.lua na karcie SD aparatury w folderze Scripts/Tools.

Naciśnij przycisk „SYS” lub „Menu” w systemie EdgeTX, aby przejść do interfejsu „Tools”, gdzie możesz wybrać „ExpressLRS” i uruchomić skrypt.

Poniższe obrazy pokazują poprawnie uruchomiony skrypt Lua.

Przyciski niestandardowe

Dwa przyciski są przeznaczone do samodzielnej konfiguracji funkcji przez użytkownika. Kroki konfiguracji znajdują się poniżej.

Wejdź w tryb Wi-Fi, uruchamiając moduł lub pozostawiając go włączonego przez 60 sekund.

Gdy wskaźnik RGB zacznie wolno migać na zielono, Wi-Fi odbiornika zostanie aktywowane. Nazwa Wi-Fi: ExpressLRS TX, hasło: expresslrs.

Połącz telefon lub komputer z Wi-Fi i wpisz w przeglądarce http://10.0.0.1. Znajdziesz tam stronę ustawień przycisków niestandardowych.

W kolumnie „Action” wybierz żądaną funkcję. W kolumnach „Press” i „Count” wybierz typ naciśnięcia oraz liczbę naciśnięć lub czas przytrzymania.

Kliknij „Save”, aby zakończyć konfigurację.

Dostępnych jest sześć konfigurowalnych przycisków skrótów oraz dwa sposoby używania przycisków: długie i krótkie naciśnięcie. Długie naciśnięcie może mieć ustawiony własny czas, a krótkie naciśnięcie własną liczbę kliknięć. Dostępne funkcje:

UnusedSend VTX SettingsIncrease Power OutputEnable WiFiEnter VTX Channel MenuEnter Binding ModeEnter VTX Frequency Menu

Domyślne funkcje modułu:

Button1 — lewy przyciskEnter Binding Mode — krótkie naciśnięcie 3 razyIncrease Power — długie naciśnięcie przez 0,5 sekundy

Button2 — prawy przyciskGo to VTX Channel Menu — krótkie naciśnięcie 2 razySend VTX Settings — długie naciśnięcie przez 0,5 sekundy

Uwaga: ten nadajnik sprzętowo nie obsługuje podświetlenia RGB przycisków.

Bindowanie i zewnętrzne zasilanie

Domyślne firmware modułu Nano TX V2 to ExpressLRS w wersji 3.3.0. Nie ma wstępnie ustawionej frazy bindującej. Dlatego podczas bindowania z nadajnikami należy upewnić się, że odbiornik korzysta z wersji V3.0.0 lub nowszej i nie ma ustawionej frazy bindującej.

Wprowadź odbiornik w tryb bindowania i poczekaj na połączenie.

Naciśnij szybko przycisk 1 — lewy przycisk — trzy razy, aby wejść w tryb bindowania zgodnie z ustawieniami fabrycznymi. Możesz też wejść w tryb bindowania, klikając „Bind” w skrypcie Lua. Jeśli wskaźnik świeci światłem ciągłym, oznacza to, że urządzenie zostało poprawnie zbindowane.

Uwaga: jeśli moduł nadajnika został ponownie wgrany z frazą bindującą, powyższa metoda nie pozwoli zbindować go z innymi urządzeniami. Należy ustawić tę samą frazę bindującą w odbiorniku, aby przeprowadzić automatyczne bindowanie.

Pobór mocy modułu Nano TX V2 przy mocy transmisji 500 mW lub wyższej jest stosunkowo duży, co skraca czas pracy aparatury. Użytkownicy mogą zasilać moduł z zewnętrznego akumulatora, używając przewodu adaptera XT30-USB.

Pobór mocy nadajnika zależy nie tylko od mocy transmisji, ale również od stosunku telemetrii. Przy wysokiej mocy 500 mW i wyższej można ustawić wyższy stosunek powrotu, aby zmniejszyć pobór mocy i wydłużyć czas pracy.

Na przykład w trybie Gemini pobór mocy przy stosunku powrotu 1:128 wynosi 1000 mA, natomiast przy stosunku 1:2 jest o połowę niższy.

Uwaga: gdy napięcie akumulatora aparatury lub zewnętrznego akumulatora jest niższe niż 7 V dla 2S lub 10,5 V dla 3S, nie należy używać 500 mW ani 1 W. W przeciwnym razie moduł może się restartować z powodu niewystarczającego zasilania, co może spowodować rozłączenie i utratę kontroli.

FAQ

1. Nie można wejść do skryptu LUA — możliwe przyczyny:

Moduł TX nie jest prawidłowo podłączony do aparatury. Należy sprawdzić, czy piny Nano w aparaturze i gniazdo modułu TX mają prawidłowy kontakt.

Wersja skryptu ELRS LUA jest zbyt niska i należy zaktualizować ją do elrsV3.lua.

Baud rate aparatury jest zbyt niski — należy ustawić 400K lub więcej. Jeśli w aparaturze nie ma opcji ustawienia baud rate, należy zaktualizować firmware aparatury, np. EdgeTX do wersji V2.8.0 lub nowszej.

Nazwa targetu: BETAFPV Nano V2 2.4GHz / 915MHz / 868MHz TX

1. Częstotliwości pakietów nie można ustawić na F1000 lub pojawia się komunikat „Baud rate is too low”.

Powód: problem wynika ze zbyt niskiego baud rate aparatury, ponieważ częstotliwość pakietów F1000 wymaga baud rate powyżej 400K.

Rozwiązanie: najpierw zaktualizuj ustawienie baud rate do wartości powyżej 400K w menu Model Setup lub System → Hardware, a następnie uruchom ponownie aparaturę, aby upewnić się, że ustawienie zostało zastosowane.

1. Liczba pakietów między aparaturą a modułem TX jest niższa niż 1000, mimo że częstotliwość F1000 jest włączona.

Powód: problem wynika z synchronizacji w systemie EdgeTX.

Rozwiązanie: zaktualizuj EdgeTX aparatury do wersji 2.8.0 lub nowszej.

Pobierz instrukcję obsługi modułu Nano TX V2Pobierz firmware modułu Nano TX V2Pobierz firmware Backpack dla modułu Nano TX V2Kliknij, aby dowiedzieć się więcej o skryptach ELRS Lua

Zawartość zestawu

1 × Moduł Nano TX V21 × Antena T-LED1 × Przewód danych USB do Type-C1 × Przewód zasilający Type-C męski do XT30U męski1 × Instrukcja obsługi1 × Karta serwisowa
