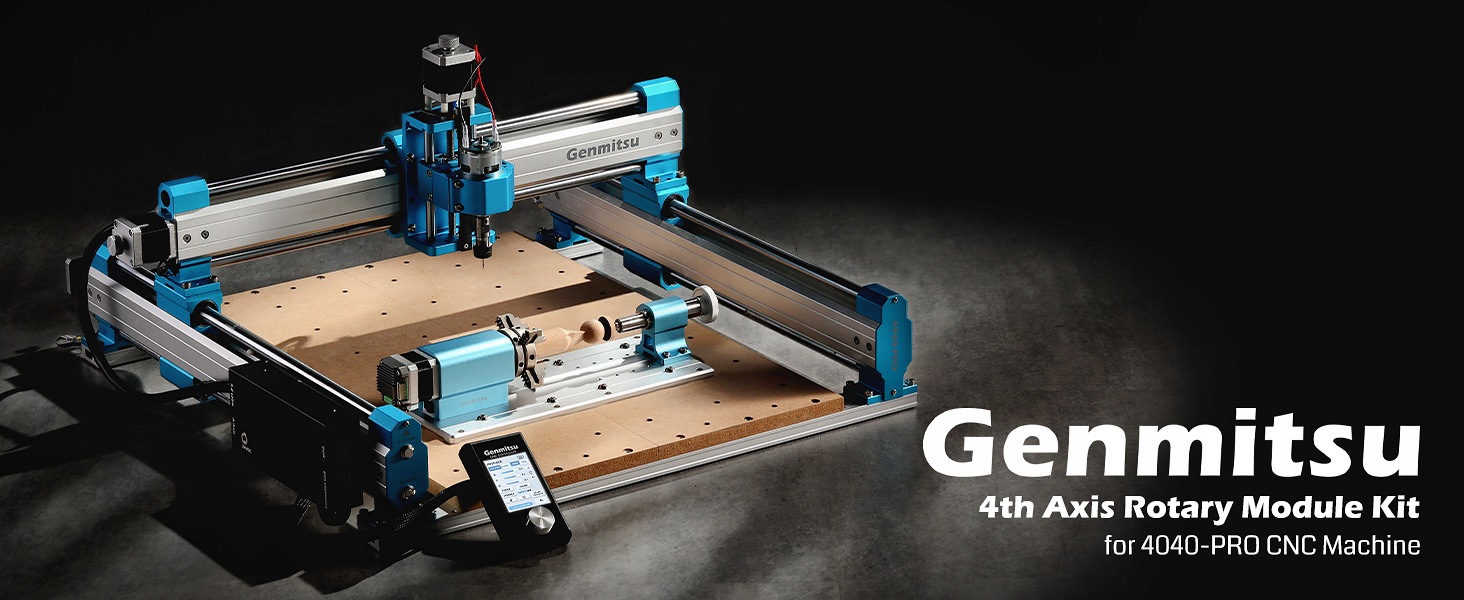

Moduł 4-osiowy obrotowy Genmitsu do 4040-PRO, 3030-PROVer MAX/Ultra

• Zestaw modułów obrotowych Genmitsu 4th Axis to innowacyjne ulepszenie, które pozwala routerowi CNC rzeźbić pod różnymi kątami i pozycjami lub za pomocą odpowiedniego oprogramowania, pełnego rzeźbienia obrotowego 3D. Dzięki silnikowi krokowemu z przekładnią planetarną NEMA17 o wysokim momencie obrotowym, współczynnikowi redukcji 10:1 i precyzyjnym możliwościom sterowania, zestaw umożliwia tworzenie złożonych części o zakrzywionych lub skośnych funkcjach, które nie są osiągalne za pomocą tradycyjnej 3-osiowej maszyny CNC. Ta aktualizacja typu drop-in otwiera świat możliwości dla entuzjastów CNC, którzy chcą poszerzyć swoje możliwości i stworzyć bardziej skomplikowane kształty i kontury w obrabianym przedmiocie.
• Aby korzystać z 4 osi, kod G musi być wysyłany za pomocą kontrolera offline, który należy zamówić wraz z 4 osią w celu uzyskania odpowiedniej funkcjonalności.
• W przypadku 4040-PRO, 4040-PRO MAX i 4040 Reno potrzebny jest kontroler offline, 3030-PROVer Max jest dostarczany z zainstalowanym już kontrolerem offline.

Najwyższe Występy

Zwiększona dokładność dzięki silnikowi krokowemu z przekładnią planetarną NEMA17, przewyższającemu inne moduły obrotowe z napędem pasowym dostępne na rynku.

Precyzyjna Kontrola

Stosunek redukcji 10:1 zapewnia precyzyjną kontrolę, zapewniając minimalny kąt 0.1° i maksymalną prędkość kątową 300° na sekundę.

Prosta Regulacja Długości

Szybka konfiguracja 4-osiowego zestawu modułów obrotowych do różnych długości materiałów, zapewniająca optymalną precyzję i elastyczność we wszystkich projektach CNC.

Oprogramowanie & Kontroler

Do użytku w 4 osi potrzebne jest płatne oprogramowanie CAD/CAM, takie jak Fusion 360 lub Vectric oraz kontroler offline dla kodu G.

Specyfikacje

• Kompatybilna maszyna CNC: 4040-PRO, 4040-PRO MAX, 4040 Reno, 3030-PROVer MAX Router CNC
• Zaciśnięty Rozmiar Materiału: Z Tailstockiem Długość: 10-120mm, Bez Tailstocku Długość: 10-200mm
• Zaciśnięty materiał Średnica: Montaż do przodu: 2-22mm; Montaż do tyłu: 18-50mm

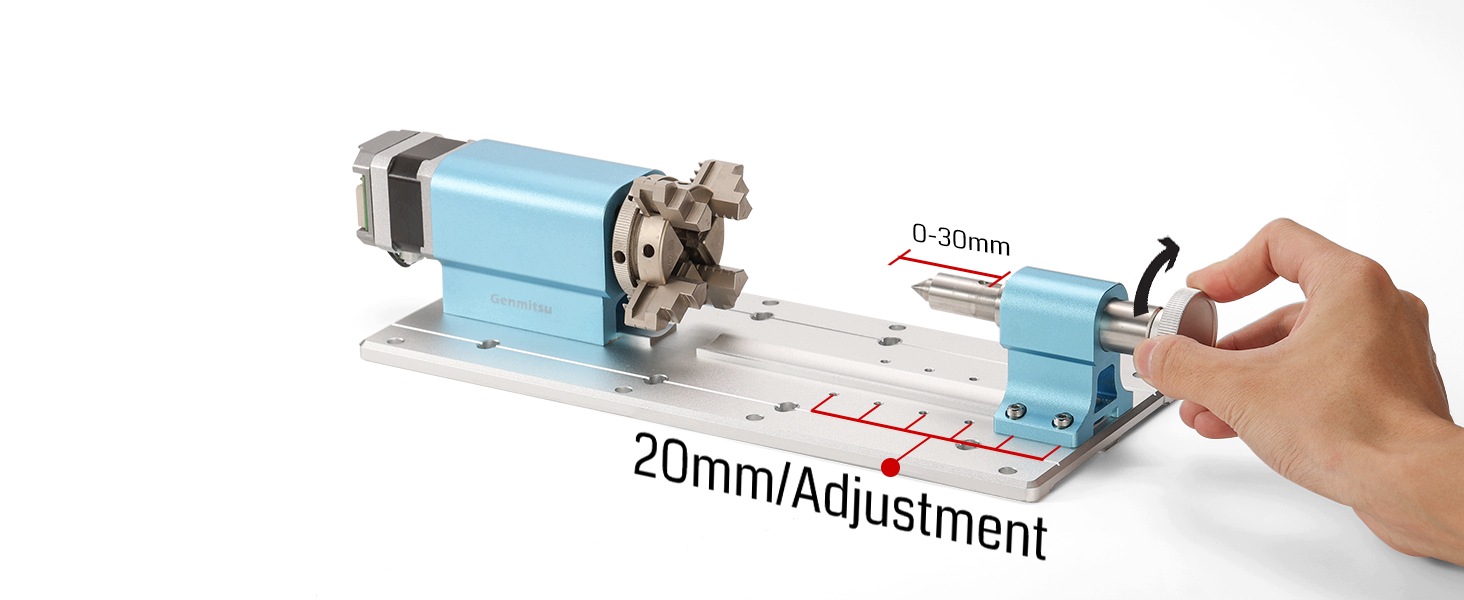

• Regulacja Rozstawu Tajlandii: 5 pozycji instalacji, każdy rozstaw pozycji wynosi 20mm, a zakres regulacji to 10-120mm.
• Zakres regulacji środka tailca: 0-30mm

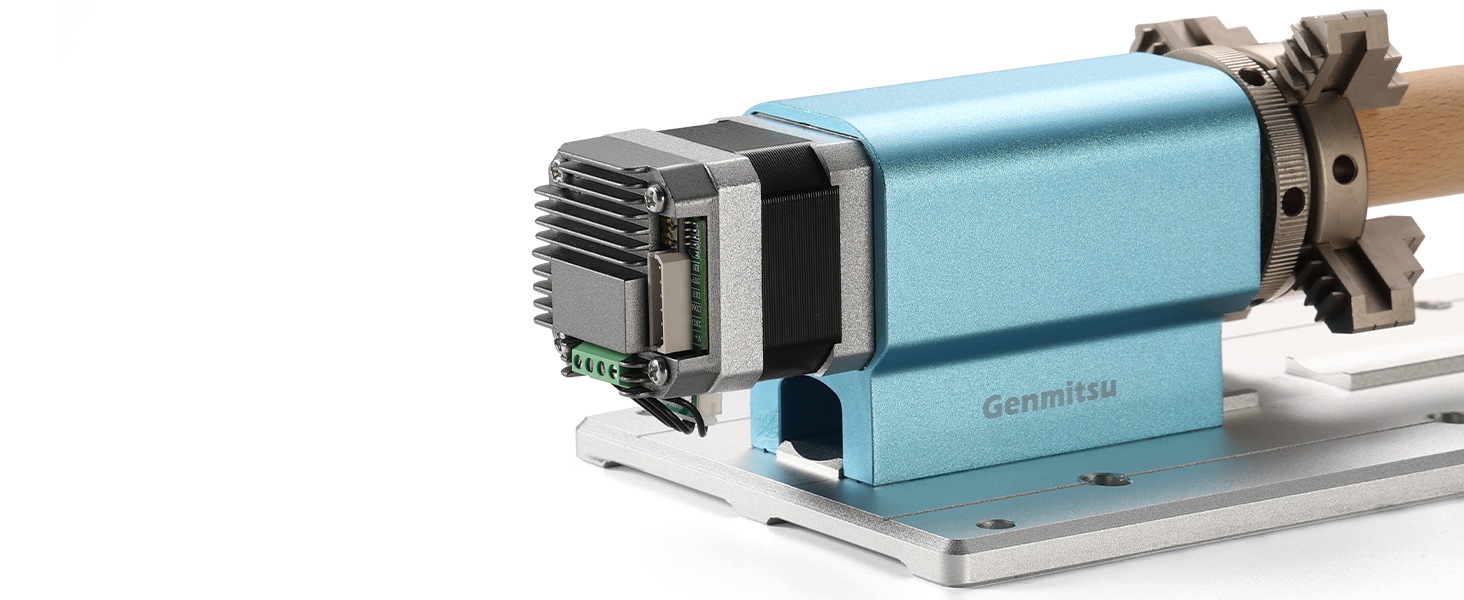

• Silnik elektryczny bezpośredni: Silnik krokowy z przekładnią planetarną NEMA17
• Współczynnik biegów: 10:1
• Max Prędkość obrotowa: 300°/S
• Jednokierunkowy Maksymalny Kąt Obrotu: 33512 x 360°
• Wysokość środka: 50mm
• Rozmiar: 380 x 125 x 86mm (14.96” x 4.92” x 3.39”)

Najczęściej zadawane pytania

P: Z jakimi maszynami może być kompatyzyjna ta 4. oś?

O: Obecnie może być używana tylko z frezarkami CNC 4040-PRO, 4040-PRO MAX, 4040 Reno i 3030-PROVer MAX i wymaga współpracy z kontrolerem offline do wysyłania kodu G.

P: Czy jest to kompatybilne z PROVerXL 4030?

O: Nie, jest to prawdziwa 4. oś, oferująca pełną funkcjonalność w osiach XYZ i A, i wymaga odpowiedniej płyty sterującej do działania. Proszę wybrać ten moduł obrotowy specjalnie zaprojektowany dla maszyny PROVerXL 4030.

P: Jaka jest różnica między "prawdziwą" 4. osią a "fałszywą"?

O: Prawdziwa 4. oś to oś obrotowa, która umożliwia ciągły obrót, co pozwala na precyzyjną obróbkę skomplikowanych krzywizn i kształtów. Fałszywa 4. oś natomiast jest prostym dzielnikiem, który może obracać się tylko do z góry określonych pozycji.

Zasoby

Strona zasobów 4. osi Genmitsu

• Jak skonfigurować uchwyt 4. osi
• Przewodnik po obróbce obrotowej
• Jak zainstalować 4. oś i wypoziomować ją na frezarce CNC 4040
• Jak wyzerować projekt 4. osi
• Przewodnik po oprogramowaniu DeskProto 4. oś
