Sony HVR-1500A это

профессиональный, флагманский студийный видеомагнитофон и цифровой видеокассетный рекордер серии HDV компании Sony

. Устройство спроектировано как «мост», соединяющий распространённый формат HDV с высококлассными телевизионными и производственными системами, такими как HDCAM или XDCAM HD.

!!! Устройство имеет повреждённый механизм подачи кассеты !!!

Основные форматы и совместимость

Устройство поддерживает запись и воспроизведение кассет в нескольких ключевых стандартах:

• Запись и воспроизведение: HDV 1080i (в форматах 1080/60i и 1080/50i), DVCAM и стандартное DV (в режиме SP).
• Телевизионные системы: Полная многосистемность – возможность переключения между стандартами 50i (PAL) и 60i (NTSC).
• Совместимость с кассетами: Поддерживает как маленькие кассеты miniDV (например, PHDVM-63DM), так и стандартные большие DV-кассеты (например, PHDV-276DM) без необходимости использования механических адаптеров.

Профессиональные разъемы и интерфейсы

В отличие от базовых моделей, версия HVR-1500A предлагает богатую студийную архитектуру:

• Цифровые входы/выходы: Встроенные разъемы HD-SDI и SD-SDI, позволяющие прямую передачу несжатого видеосигнала вместе с встроенным таймкодом (Timecode) и аудио.
• Управление RS-422A: Профессиональный интерфейс дистанционного управления монтажом с точностью до одного кадра.
• Интерфейс i.LINK: Стандартный цифровой разъем FireWire (6-pin) для передачи потока HDV/DV на компьютер.
• Аналоговые разъемы: Компонентные (HD/SD), композитные и S-Video выходы. Симметричные аудио выходы XLR.

Продвинутые функции конверсии (Cross / Up / Down)

Эта модель оснащена продвинутыми схемами масштабирования изображения в реальном времени:

• Снижение (Down-conversion): Конвертация материала HDV 1080i в формат SD (480i/576i) на цифровых и аналоговых выходах с выбором формата соотношения сторон экрана (Squeeze, Letterbox, Edge crop). []
• Повышение / Кросс-конверсия (Up / Cross-conversion): При использовании опциональной карты HVBK-1520 устройство позволяет повысить разрешение DV до 1080i/720P или конвертировать HDV 1080i в 720P напрямую через выход HD-SDI

Конструкция и эргономика

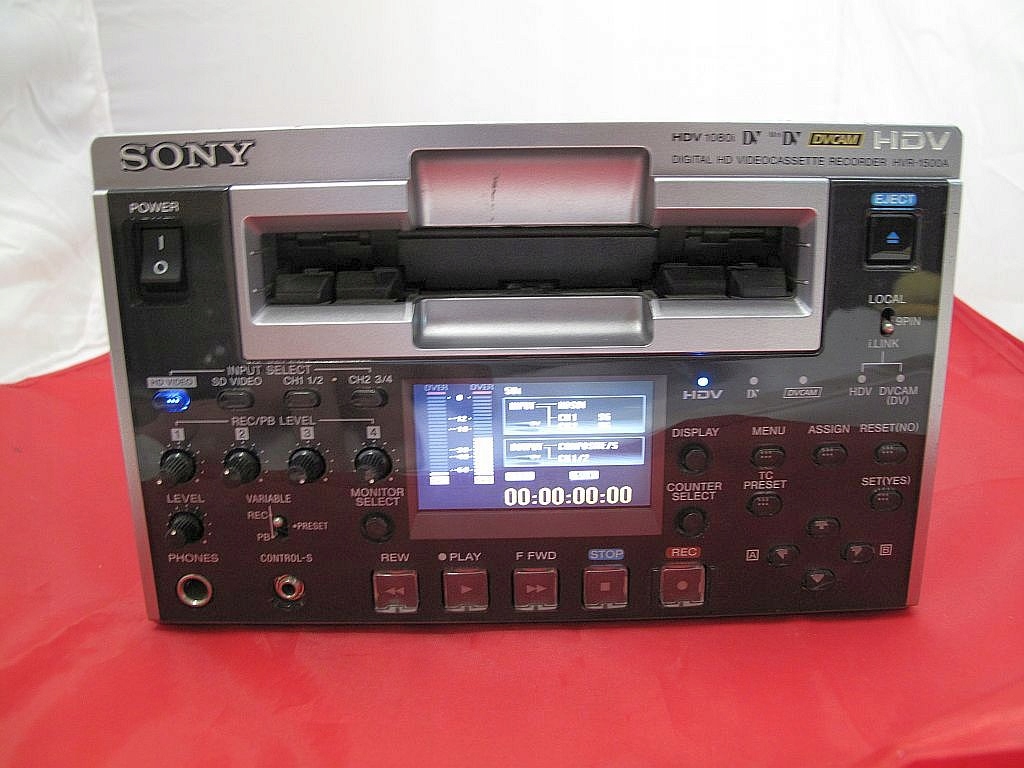

• ЖК-экран: Встроенный передний ЖК-монитор с диагональю 2,7 дюйма, отображающий предпросмотр видео (16:9), меню настроек и 4-канальные аудиоиндикаторы. [1]
• Механизм: Прочная конструкция из алюминиевого литья с быстрой реакцией механизма и перемоткой до 85x нормальной скорости. [1]

📋 Parametry ogólne i zasilanie

• Zasilanie: AC 100 V do 240 V, 50/60 Hz.
• Pobór mocy: ok. 60 W.

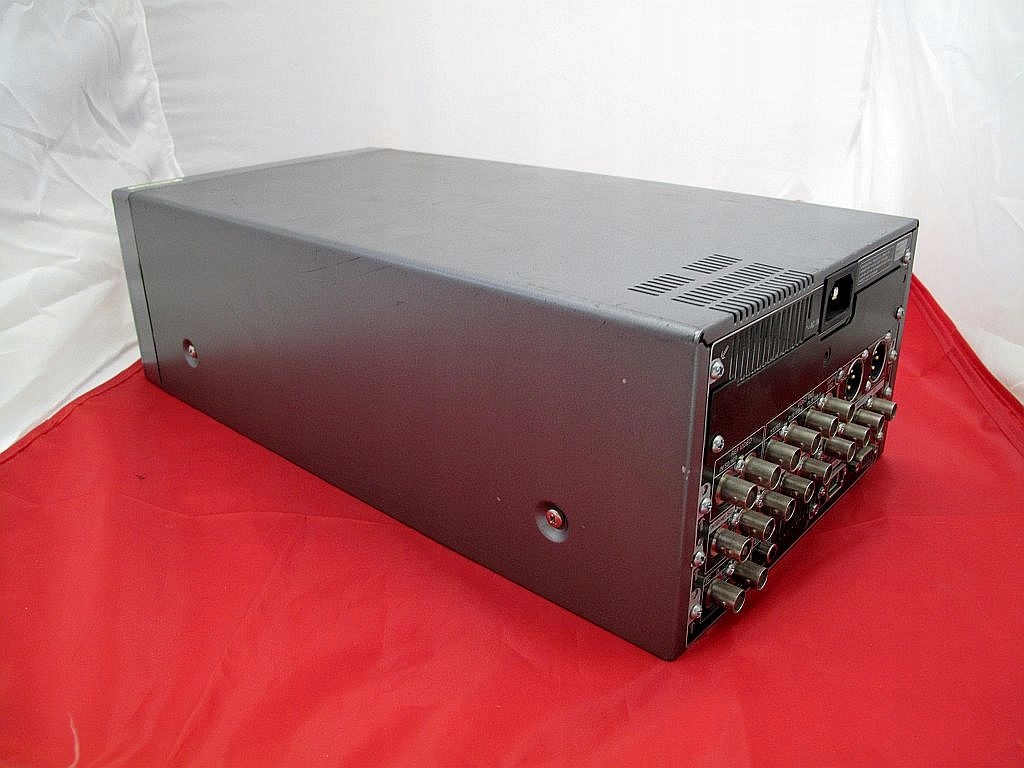

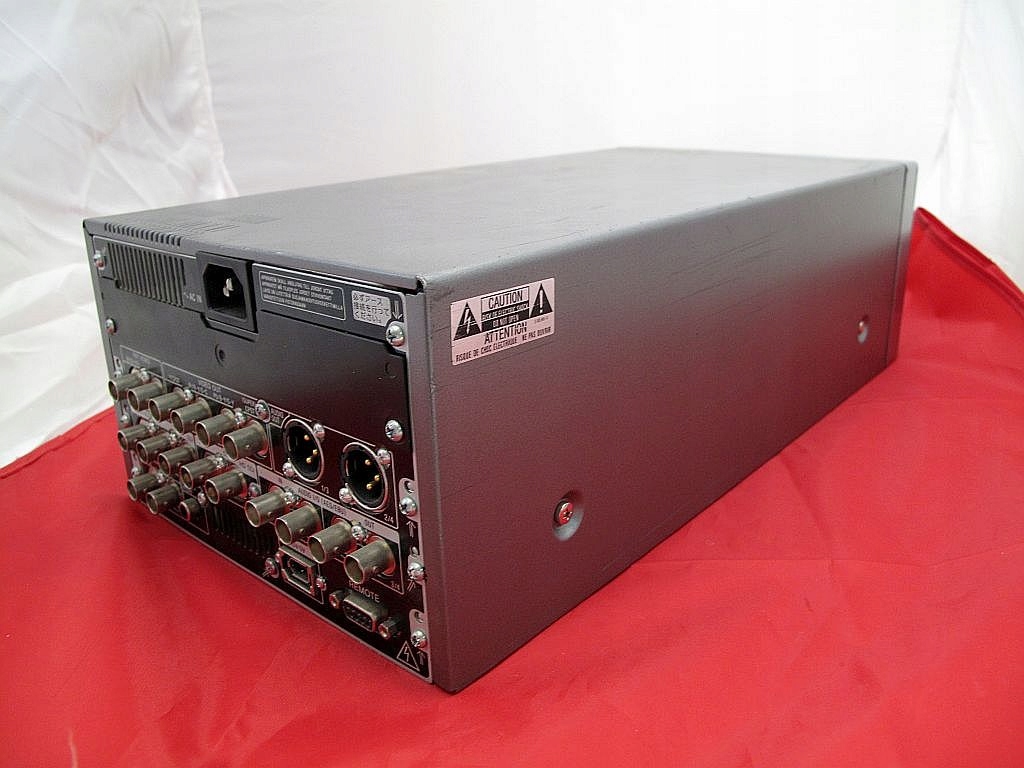

• Wymiary (szer. × wys. × głęb.): 211 × 130 × 420 mm (standard montażu Rack 3U, połówka szerokości).
• Waga: 6,6 kg.
• Temperatura pracy: 5°C do 40°C.
• Wbudowany ekran: Kolorowy LCD 2,7 cala (rozdzielczość 211 000 punktów, format 16:9)

📼 Sekcja taśmy i formatów

• Systemy sygnału: Przełączane NTSC / PAL. [1]
• Formaty zapisu/odtwarzania: HDV 1080i (60i/50i), DVCAM, DV (tryb SP). [, 2]
• Prędkość przesuwu taśmy:

  HDV / DV SP: 18,812 mm/s (60i) | 18,831 mm/s (50i).

  DVCAM: 28,193 mm/s (60i) | 28,221 mm/s (50i). []

• Maksymalny czas zapisu/odtwarzania:

  Duża kaseta (np. PHDV-276DM): 276 minut w trybie HDV/DV | 184 minuty w trybie DVCAM.

  Mała kaseta miniDV (np. PHDVM-63DM): 63 minuty w trybie HDV/DV | 40 minut w trybie DVCAM. []

• Czas przewijania (FF/REW): ok. 3 minuty dla kaset o maksymalnej długości.

🎬 Specyfikacja kompresji wideo i audio

• Wideo HDV: MPEG-2 MP@H-14, strumień ok. 25 Mb/s, próbkowanie 4:2:0 (8-bit).
• Wideo DVCAM/DV: Kompresja DV, strumień ok. 25 Mb/s, próbkowanie 4:1:1 (NTSC) / 4:2:0 (PAL).
• Audio HDV: MPEG-1 Audio Layer II, 2 kanały, 48 kHz / 16 bitów.
• Audio DVCAM/DV: PCM, 2 kanały (48 kHz / 16 bitów) lub opcjonalnie 4 kanały (32 kHz / 12 bitów)

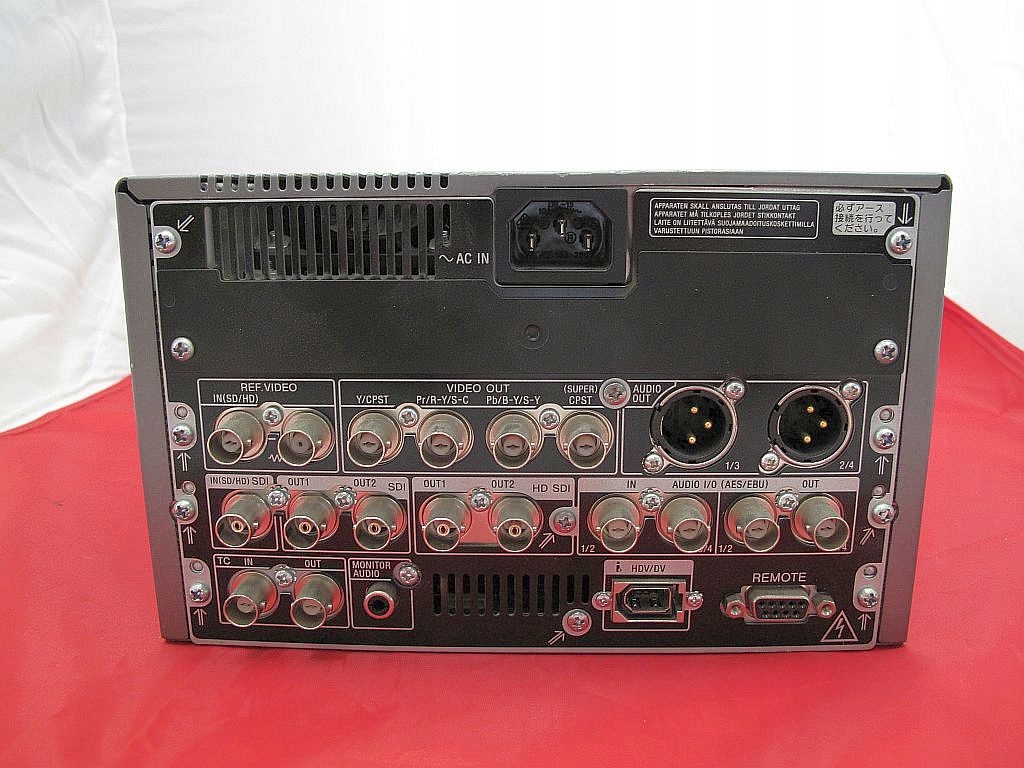

🔌 Złącza wejściowe (Inputs)

• Ref. Video (Sygnał odniesienia): BNC ×1 (z pętlą przelotową loop-through).
• Cyfrowe wideo HD/SD-SDI: BNC ×1 (obsługuje sygnały HD i SD z zaszytym audio i Timecodem).
• Cyfrowe audio AES/EBU: BNC ×2 (4 kanały).
• Timecode In: BNC ×1.
• Wejścia analogowe (opcja z kartą HVBK-1505): Komponentowe BNC ×3, Kompozytowe BNC ×1, S-Video ×1, Audio XLR 3-pin żeńskie ×2

📺 Złącza wyjściowe (Outputs)

• Cyfrowe HD-SDI: BNC ×2.
• Cyfrowe SD-SDI: BNC ×2.
• Cyfrowe audio AES/EBU: BNC ×2 (4 kanały).
• Analogowe komponentowe: BNC ×3 (skalowalne HD/SD).
• Analogowe kompozytowe: BNC ×1 (+ dodatkowe złącze BNC z funkcją Superimpose do wyświetlania menu/kodów).
• Analogowe S-Video: Mini-DIN 4-pin ×1.
• Analogowe audio: XLR 3-pin męskie ×2 (kanały 1 i 2 / monitorowalne).
• Wyjście monitora audio: RCA ×1.
• Słuchawki: Jack 6,3 mm z regulacją głośności.
• Timecode Out: BNC ×1

💻 Interfejsy wymiany danych i sterowania

• i.LINK (FireWire): 6-pin ×1 (przepływ strumienia cyfrowego HDV/DV).
• Zdalne sterowanie (Remote): RS-422A (D-sub 9-pin) ×1.
• Sterowanie Control-S: Mini-jack 3,5 mm (do prostych pilotów kablowych).

URZĄDZENIE DZIAŁAJĄCE ALE POSIADA USZKODZONY MECHANIZM PODAWANIA KASETY

W ZESTAWIE SONY HVR-1500A WRAZ Z PRZEWODEM ZASILAJĄCYM
