СИСТЕМА ОХРАННОЙ СИГНАЛИЗАЦИИ ДЛЯ ДОМА SATEL 7 СЕНСОРНЫЙ ДАТЧИКОВ

Przewodowy system alarmowy Satel VERSA z 7 czujkami BOSCH

W zestawie:

• centrala alarmowa Satel Versa 10 - 1 szt;
• akcesoria do centrali (kołki montażowe, rezystory, przewód do akumulatora);
• przewodowy manipulator Satel INT-TSG-SSW (kolor srebrny) - 1 szt;
• przewodowa, wewnętrzna czujka Bosch Gen2 ISC-BPR2-W12 - 7 szt;
• przewodowy, zewnętrzny akustyczno-optyczny sygnalizator Yotogi TI700 - 1 szt;
• obudowa metalowa, natynkowa obudowa Pulsar AWO220 z transformatorem TRP 40VA - 1 szt;
• akumulator bezobsługowy 12V 7Ah - 1 szt.

Instrukcja obsługi i montażu do pobrania w sekcji "dodatkowe informacje" na dole strony.

Czujka sprzedawana jest bez uchwytu, który można nabyć osobno. Dostępne są: uchwyt uniwersalny (ścienny), a także dedykowane B335 (ścienny) i B338 (sufitowy).

Konfiguracja centrali może odbywać się na 2 sposoby: z użyciem programu DLOADX (wymagany przewód Satel USB-RS lub DB9FC/RJ-KPL - brak w zestawie) oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).

Centrale alarmowe serii VERSA przeznaczone do ochrony małych i średniej wielkości obiektów, oferujące wszechstronną funkcjonalność w dziedzinie zabezpieczeń. Wyróżniają się one spośród konkurencji możliwościami rozbudowy przewodowej i bezprzewodowej oraz zaawansowanymi funkcjami komunikacyjnymi dostępnymi dzięki dedykowanym komunikatorom GSM/GPRS oraz TCP/IP.

Centrale VERSA umożliwiają korzystanie z trzech rodzajów czuwania:

• pełnego, w którym dozorowane są wszystkie wejścia wybranej strefy
• dziennego, w którym czuwają jedynie czujki obwodowe umożliwiając swobodne poruszanie się wewnątrz chronionego obszaru
• nocnego, w którym oprócz czujek obwodowych aktywne są czujki w pomieszczeniach nie wykorzystywanych w trakcie snu

Centrala alarmowa Satel VERSA 10 posiada 10 wejść z możliwością rozbudowy do 30  (wybór konfiguracji - NO, NC, EOL, 2EOL/NO, 2EOL/NC), a także mamy możliwość obsługi czujek roletowych i wibracyjnych oraz kontrolę obecności czujek. Centrala współpracuje z modułami GSM/GPRS, dając opcję powiadamiania głosowego/SMS oraz monitoringu SMS/GPRS.

Cechy produktu (VERSA 10):

• zgodność z EN50131 Grade 2
• 10 wejść z możliwością rozbudowy do 30: wybór konfiguracji (NO, NC, EOL, 2EOL/NO, 2EOL/NC); możliwość obsługi czujek roletowych i wibracyjnych; kontrola obecności czujek
• dodatkowe wejście sabotażowe
• od 4 do 12 programowalnych wyjść
• 3 wyjścia zasilające
• podział systemu na 2 strefy: 3 tryby dozoru w każdej strefie; sterowanie przez użytkownika lub za pomocą timerów
• możliwość prostej aktualizacji oprogramowania (firmware) pozwalająca wzbogacić centralę o dodatkową funkcjonalność
• port RS-232 (gniazdo RJ) do programowania centrali
• wbudowany komunikator telefoniczny z funkcjami: monitoringu (SIA, ContactID, inne); powiadamiania głosowego (8 numerów, 16 komunikatów); zdalnego programowania (modem 300 bps)
• współpraca z modułami GSM/GPRS: powiadamianie głosowe/SMS; monitoring SMS/GPRS
• sterowanie systemem za pomocą: manipulatorów LCD lub LED (do 6); manipulatorów bezprzewodowych VERSA-LCDM-WRL (VERSA 5 Firmware v1.04 lub nowszy); manipulatorów z ekranem dotykowym INT-TSG (INT-TSG Firmware v1.03 lub nowszy, VERSA 5 Firmwarev1.04 lub nowszy); pilotów zdalnego sterowania
• możliwość prostej aktualizacji oprogramowania (firmware) ułatwiająca korzystanie z przyszłych urządzeń
• obsługa do 31 haseł: 30 zwykłych użytkowników + 1 instalator
• edycja nazw ułatwiająca obsługę i zarządzanie systemem
• timery: 4 timery z obsługą wyjątków
• pamięć 2047 zdarzeń
• automatyczna diagnostyka podstawowych komponentów systemu
• wbudowany zasilacz impulsowy o wydajności 2 A: zabezpieczenie przeciwprzeciążeniowe, zabezpieczenie przez całkowitym rozładowaniem akumulatora
• regulacja prądu ładowania akumulatora
• opcja niezgłaszania do centrali alarmowej awarii serwera SATEL (VERSA Firmware 1.08 lub nowszy)

Specyfikacja techniczna (VERSA 10):​

• obciążalność wyjść programowalnych niskoprądowych: 50 mA​
• obciążalność wyjść programowalnych wysokoprądowych: 1100 mA
• wydajność prądowa zasilacza: 2 A
• klasa zabezpieczenia Grade 2
• temperatura pracy: -10°C...+55°C
• napięcie zasilania: 18V AC
• pobór prądu: 100 mA (w stanie gotowości), 125 mA (max.)
• wymiary płytki elektroniki: 150 x 68 mm
• waga: 114 g

Przewodowy manipulator Satel INT-TSG-SSW (kolor obudowy srebrny) jest idealnym rozwiązaniem dla użytkowników systemów alarmowych INTEGRA oraz VERSA. Posiada kolorowy, dotykowy ekran o przekątnej 4,3” wykonany w technologii pojemnościowej, który umożliwia wygodną obsługę za pomocą palca. Duże, czytelne piktogramy ułatwiają korzystanie z możliwości oferowanych przez system.

Oprócz podstawowych poleceń służących do włączania i wyłączania czuwania, INT-TSG pozwala jednym poleceniem uruchamiać nawet złożone sekwencje poleceń dzięki funkcjom MAKRO. W ten sposób jest on idealnym rozwiązaniem w przypadku korzystania z funkcjonalności inteligentnego domu (dostępnej w centralach INTEGRA). Przykładowo, uruchomienie polecenia "seans filmowy" może uruchomić opuszczanie rolet, wysunięcie ekranu do projektora LCD i włączenie nastrojowego delikatnego oświetlenia.

Manipulator INT-TSG to również szybki i łatwy dostęp do informacji o bieżącym stanie systemu. Dzięki możliwości zdefiniowania informacji wskazywanych w trybie ekranu statusu, wystarczy jedno spojrzenie na ekran urządzenia, aby dowiedzieć się czy system alarmowy czuwa, czy aktywne jest oświetlenie na zewnątrz lub na przykład czy aktualnie uruchomione jest zraszanie zieleni. W trybie ekranu statusu manipulator może też uruchomić pokaz zdjęć. Dużym jego atutem jest niewielka grubość obudowy, dzięki której manipulator optycznie wtapia się w ścianę, na której jest zamontowany. Będzie się doskonale komponować zarówno w nowocześnie, jak i tradycyjnie urządzonych wnętrzach.

Cechy produktu (INT-TSG-SSW):

• pojemnościowy ekran dotykowy o przekątnej 4,3” reagujący na delikatny dotyk
• graficzny interfejs użytkownika z kolorowymi ikonami
• funkcje MAKRO ułatwiające sterowanie elementami automatyki domowej
• diody LED informujące o bieżącym stanie systemu
• możliwość dopasowania ekranu statusu do potrzeb użytkownika
• 2 wejścia (obsługiwane tylko przez centrale INTEGRA i INTEGRA Plus)
• możliwość uruchomienia alarmów NAPAD, POŻAR, POMOC
• współpraca z centralami z rodziny VERSA (VERSA Firmware v1.04 lub nowszy, INT-TSG Firmware v1.03 lub nowszy)
• opcja wybudzania
• opcja ramki foto
• możliwość regulacji głośności
• dostępny również w kolorze czarnym (INT-TSG-BSB) i białym (INT-TSG-WSW)
• temperatura pracy: -10°C …+55°C
• napięcie zasilania: 12V DC
• pobór prądu: 250 mA (w stanie gotowości), 265 mA (max.)- wymiary obudowy: 120 x 92 x 14 mm
• waga: 165g

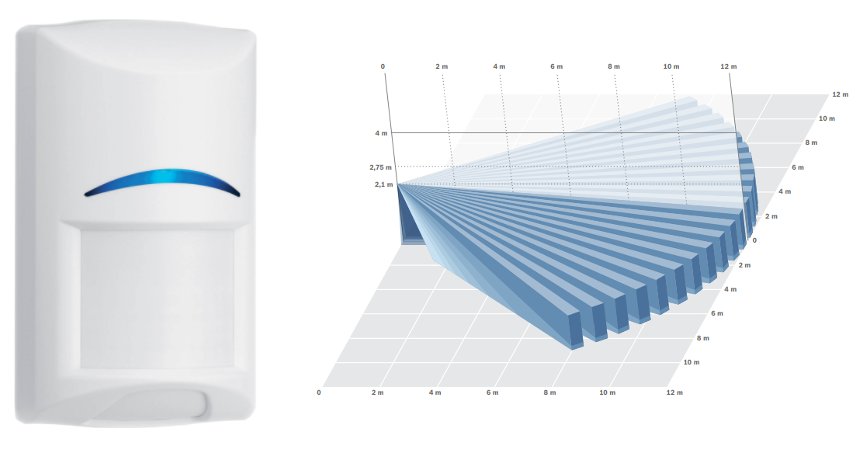

Wewnętrzna, przewodowa czujka ruchu PIR Bosch Gen2 ISC-BPR2-W12 wykorzystuje 2 soczewki Fresnela zapewniające ostry obraz w całym polu widzenia oraz wysoką skuteczność wykrywania intruzów. Soczewki te charakteryzują się wysoką gęstością (77 stref) w układzie 7-warstwowym, a regulowana soczewka obszaru bezpośrednio pod urządzeniem umożliwia skonfigurowanie 3 dodatkowych stref kontrolowanych. Udoskonalone parametry monitorowania strefy bezpośrednio pod urządzeniem oraz obszaru monitorowania rzędu 12 m x 12 m pozwoliły na uzyskanie zasięgu na całej powierzchni.

Dodatkową zaletą czujnika jest usytuowana w tylnej części obudowy poziomica pozwalająca na precyzyjne ustawienie czujnika. Przetwarzanie FSP (First Step Processing) umożliwia niemal natychmiastową reakcję na obecność człowieka bez generowania fałszywych alarmów z innych źródeł. Czułość zależy od analizowanych parametrów sygnału: amplitudy, polaryzacji, nachylenia i czasu. Eliminuje to konieczność wyboru poziomu czułości przez instalatora, co przyczynia się do zwiększenia łatwości montażu i niezawodności.

Komora optyczna i układy elektroniczne są hermetycznie zamknięte w płycie czołowej z osłoną ochronną zapobiegającą uszkodzeniom w trakcie montażu. Dzięki temu na działanie czujki nie mają wpływu również cyrkulacja powietrza i owady. Czujka samodzielnie dostosowuje swoją czułość, dzięki czemu może identyfikować intruzów przy praktycznie dowolnych temperaturach.

Czujka nie posiada opcji odporności na zwierzęta domowe.

Cechy produktu (ISC-BPR2-W12):

• dynamiczna kompensacja temperaturowa - znakomita skuteczność wykrywania w dowolnych warunkach
• zasięg na całej powierzchni 12 x 12 m
• kąt widzenia: 85 stopni
• regulacja czułości
• analiza pierwszego kroku (FSP)
• funkcje testowe
• odporność na zakłócenia RFI- możliwość zmiany wysokości montażu nie wymaga dodatkowych regulacji - skrócony czas instalacji i mniejsza ilość fałszywych alarmów- samoblokująca obudowa i wbudowana poziomnica pęcherzykowa - skrócony czas montażu
• mikroprocesorowe przetwarzanie sygnału

Specyfikacja techniczna (ISC-BPR2-W12):

• rodzaj optyki: Fresnel
• zalecana wysokość montażu: 2.2 - 2.75 m
• klasa zabezpieczenia: Grade 2
• temperatura pracy: -30 st. C ... +55 st. C
• zasilanie: 9~15V DC
• max. pobór prądu: 18 mA
• wymiary: 105 x 61 x 44 mm

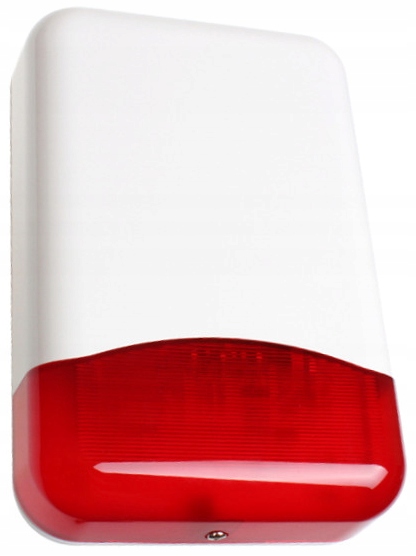

Наружный проводной сигнализатор Yotogi TI700 пьезоэлектрический звукоизлучающий оптика реализуется с помощью анти-саботажные системы: зефир. акустический, оптический. искусственный.

Технические характеристики (TI700):

• оптическая сигнализация помощь корпуса, 120dB
• рабочая температура: -35°C 60°C
• рабочее напряжение: 12VDC
• потребляемый ток (в среднем): акустическая сигнализация до 250 мА, оптическая 35 ма
• размеры: 300 x 300 x 78mm
• вес: 0,9 кг

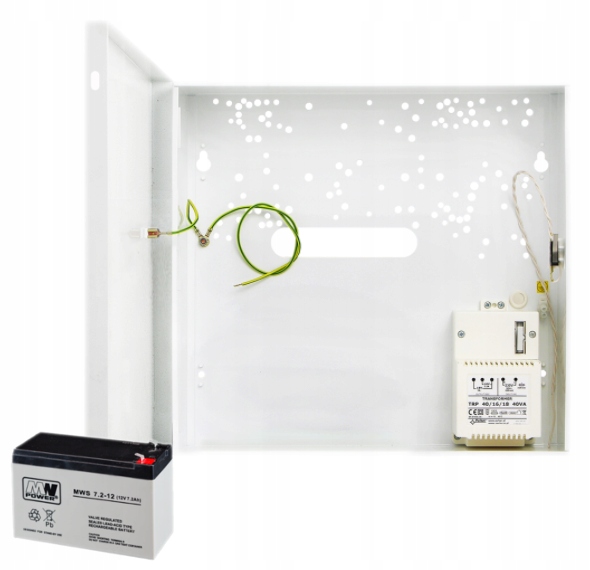

Obudowa Pulsar AWO220 to element systemów SSWiN, KD, itp. Przeznaczona jest do montażu (w zależności od modelu):

• płyty centrali alarmowej i opcjonalnie dodatkowych modułów,
• kontrolera systemu KD i modułów dodatkowych,
• nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego,
• innych dedykowanych urządzeń.

Obudowa ta stanowi zamiennik Satel OMI-2. Różnica polega na zastosowanej normie i zabezpieczeniu antysabotażowym, sposobie zamykania obudowy, dystansie od ściany.

• AWO - spełniają wymagania normy EN60950-1:2007, posiada pojedyncze zabezpieczenie antysabotażowe (otwarcie).
• OMI - spełniają wymagania normy EN50131 Grade 3, posiadają podwójne zabezpieczenie antysabotażowe (otwarcie, oderwanie), otwieranie obudowy typ "C", większy dystans od ściany niż AWO.

Obudowa jest przystosowana do montażu na powierzchni płaskiej w pozycji pionowej.

Cechy produktu (AWO220):

• zastosowanie: DSC, PARADOX, RISCO, SATEL, PYRONIX, CROW, SUMMIT, ROEL, EBS, TELMOR
• zabezpieczenie antysabotażowe: tamper - otwarcie obudowy
• uwagi: obudowa natynkowa, z transformatorem, zamykanie – skręcana x4, dystans od ściany 8mm
• zastosowanie wewnętrzne

Specyfikacja techniczna (AWO220):

• miejsce na akumulator: 17Ah/12V
• transformator TRP 40VA/16V/18V
• obciążalność wyjścia TAMPER max.: 500 mA @50V DC
• wykonanie: blacha DC01, gr. 0,7 mm zabezpieczenie antykorozyjne kolor RAL 9003
• stopień ochrony: IP20
• temperatura pracy: -10 st. C ... +40 st. C
• wilgotność względna: 90% RH max.
• napięcie zasilania: 230V AC / 50Hz
• wymiary zewnętrzne obudowy: 320 x 305 x 90+8 mm [+/-2 mm]
• wymiary zewnętrzne czołówki: 325 x 310 mm [+/-2 mm]
• waga netto: 3 kg

Аккумулятор необслуживаемый 12В 7ач:

• номинальное напряжение 12В
• номинальная емкость 7ач
• размеры: 151 x 65 x 94 мм (дл./шир./выс.), высота: 100мм
• вес 2,0 кг
