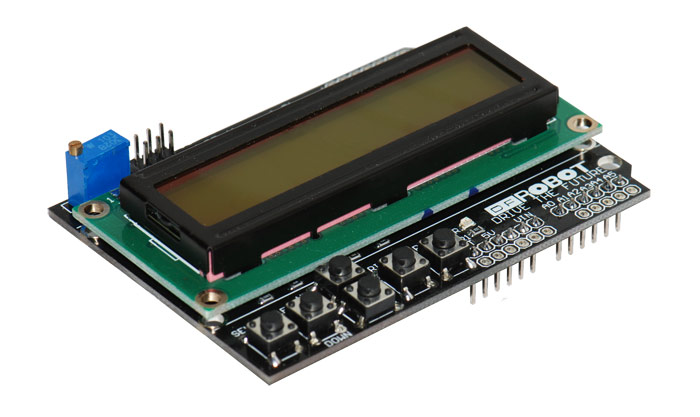

Клавиатура LCD 1602 желто-зеленая для Arduino, Funduino и других контроллеров

Описание модуля

Новая клавиатура, модуль lcd1602 с желтым и зеленым цветом и 6 переключателями мгновенные (micro switchy), используемые для управления, например, в меню. Это очень удобно решение, если мы не хотим добавлять внешний модуль в проектируемый и строящийся модуль клавиатуры.

Параметры:

• Дисплей: LCD1602 (2 строки по 16 символов)
• Совместимость: HD44780
• Напряжение управления: 5V
• Рабочий ток: 20mA
• Przyciski: select, left, wodn, right, up, reset
• Встроенный потенциометр для ЖК-дисплея: да
• Индикатор питания: светодиод
• Длина модуля: 80 мм
• Ширина модуля: 58 мм
• Высота модуля: 13 мм (с контактами 23 мм)

Описание разъемов:

• Pin: Описание
• Analog 0: Przyciski: (select, up, down, right, left)
• Digital 4: DB 4
• Digital 5: DB 5
• Digital 6: DB 6
• Digital 7: DB 7
• Digital 8: RS (Data or Signal Display Selection)
• Digital 9: Enable
• Digital 9: Backlit Control
