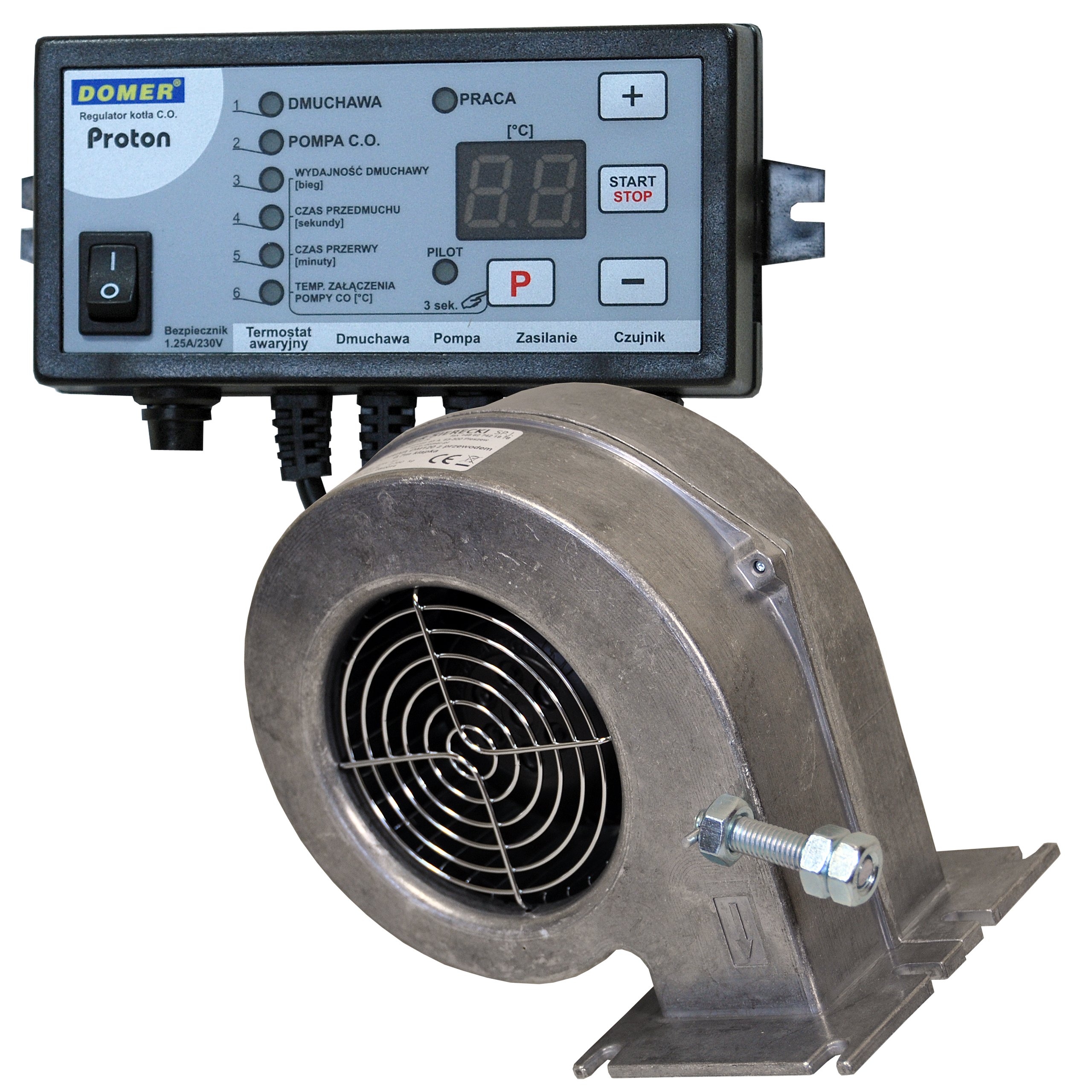

Комплект для печи с воздуходувкой и контроллером

Контроллер Proton и воздуходувка DM 120

СИМВОЛ ПРОДУКТА: 7405

Особенности:

• польский продукт
• отлично качество
• напрямую от производителя
• алюминиевый корпус
• драйвер лучший на рынка

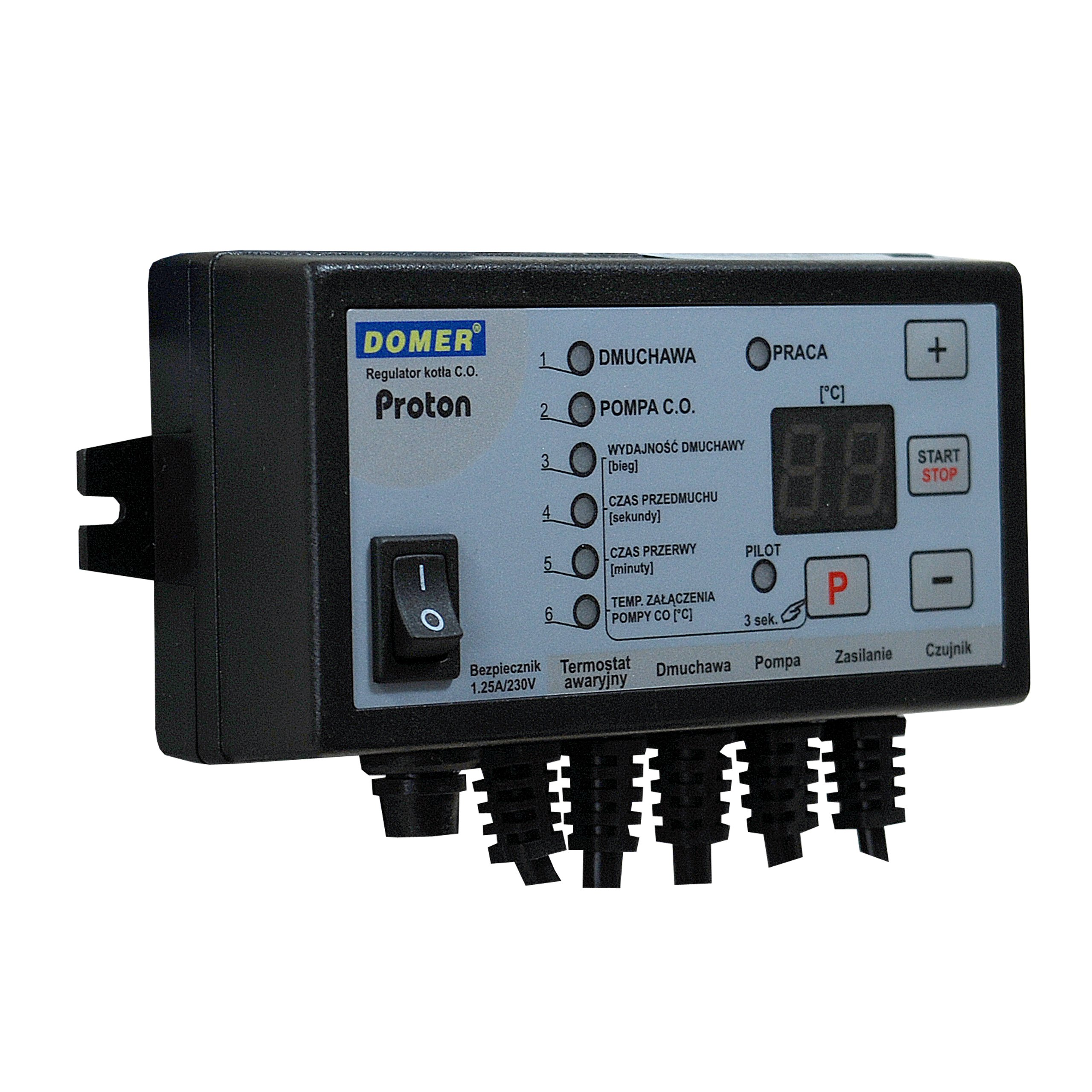

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ КОНТРОЛЛЕРА

• Гистерезис-1°C
• Диапазон уменьшения оборотов - 6 °C
• Время реакции - 30 мин.
• Температура включения циркуляционного насоса - 25-70 °C
• Диапазон настройки температуры - 35-90 °C
• Время продувки - 5-59 с (возможность отключения)
• Время между продувками - 1-30 мин
• Максимальная скорость воздуходувки - 12 ст.
• Минимальная скорость воздуходувки-1 ст.
• Температура выключения регулятора - 25-50 °C
• Температура включения аварийного термостата наружного оборудования-ок. 90 °C
• Температура включения аварийного термостата внутреннего оборудования-ок. 93 °C
• Температура включения аварийного термостата - 92 °C
• Температура окружающей среды при работе регулятора - 5-45 °C
• Напряжение питания - ~230 В
• Рабочий диапазон датчика температуры - 1-100 °C
• Выходная нагрузка насоса (~230 В) - 100 Вт
• Выходная нагрузка воздуходувки (~230 В) - 100 Вт
• Потребляемая мощность регулятора-2 Вт
• Включение насоса при низких температурах-ниже 5 °C
• Включение насоса каждые 14 дней в течение 1 минуты-это предотвращает застой насоса после отопительного сезона (условием работы этой функции является включенный регулятор)
• Размеры регулятора (длина, ширина, толщина) - 145 х 75 х 40 мм
• Расстояние между отверстиями для крепления на стене - 161 мм

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ВОЗДУХОДУВКИ

• Электропитание: 230В ~ 50хз
• Темп. окружающей среды: 0-45oC
• Потребляемая мощность: Макс 80W
• Расход воздуха: Макс 320м3 / ч
• Давление сжатия: Макс 300pa
• Количество скоростей: 1
• Конденсатор двигателя: 2ΜF / 450V
• Тип работы: непрерывный
• Выходное отверстие: 75x50 мм
• Монтажная рама: 135x90 мм
• Вес: ~2,2 кг

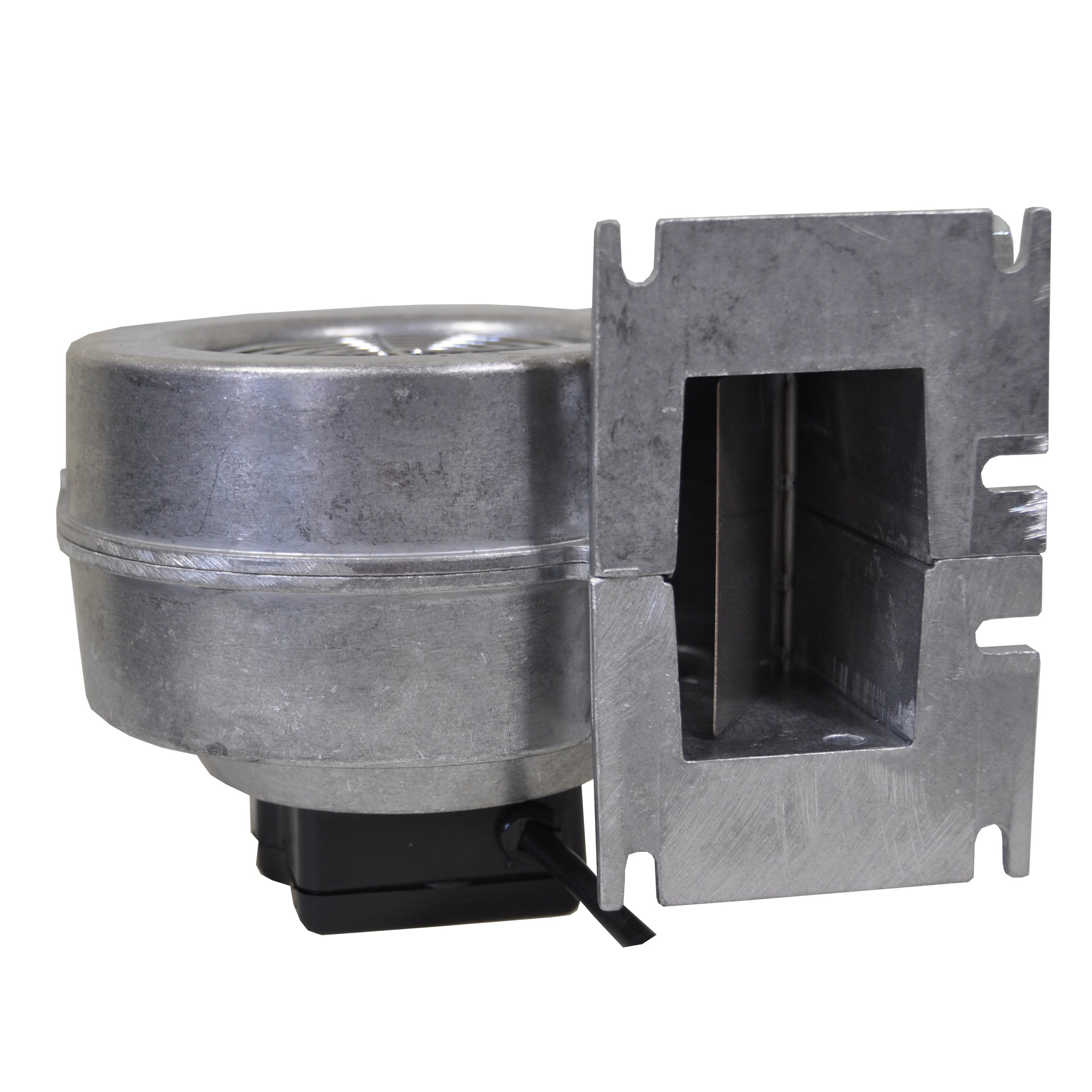

РАЗМЕРЫ РАМЫ И ВЫПУСКНОГО ОТВЕРСТИЯ

Внешние размеры соединительной рамы: ширина 135 мм, высота 90 мм

Размеры выпускного отверстия: ширина 75 мм, высота 50 мм

К воздуходувке прилагается провод длиной 0,7 м с компьютерной вилкой.

ОСНОВНЫЕ ФУНКЦИИ РЕГУЛЯТОРА

Плавная регулировка вращения вентилятора - новый алгоритм

Регулятор PROTON имеет возможность устанавливать максимальные и минимальные обороты воздуходувки, что это позволяет точно определить мощность, с которой будет работать воздуходувка. Постепенное включение воздуходувки от от минимальных до максимальных оборотов продлевает срок службы двигателя и предотвращает внезапное сгорание газов накопления в котле (так называемая стрельба). В регуляторах конкуренции есть только один параметр отвечает за мощность воздуходувки-в контроллере PROTON можно установить минимальную и максимальную оборот.

КОНТРОЛЬ ТОПЛИВА

Работа этой функции заключается в снижении оборотов вентилятора до минимума при обнаружении через регулятор перепада температуры, несмотря на включенный выдув. Снижение скорости воздуходувки не вызывает чрезмерное охлаждение котла C. O. эта функция активируется через 30 минут, если заданная температура была достигнута, или через 2 часа, если заданная температура не была достигнута достигнута (режим разжигания - 2 часа).

ФУНКЦИЯ АНТИФРИЗА

Ниже 5°C регулятор включает циркуляционный насос, что задерживает замерзание некоторых элементов установки (наиболее уязвимые).

АНТИ-СТОП ФУНКЦИЯ

После отопительного сезона каждые 14 дней в течение 1 минуты включается циркуляционный насос-это предотвращает в летнее время насос работает при включенном регуляторе.

АВТОМАТИЧЕСКОЕ ПОВЕДЕНИЕ НАСТРОЙКИ

Регулятор имеет автоматическое поведение настройки при отключении питания, и вернуть его раньше работы после возобновления электроснабжения.

ВОЗВРАТ К ЗАВОДСКИМ НАСТРОЙКАМ

Регулятор имеет возможность вернуться к заводским настройкам. Эта функция полезна в момент дисрегуляции регулятора неопытными операторами.

АВТОМАТИЧЕСКИЙ АВАРИЙНЫЙ ТЕРМОСТАТ

Внешний термостат (аварийный термостат) выполняет функцию защиты установки от перегрева, который может быть результатом повреждения регулятора или неправильной эксплуатации. Это специальный элемент, который отключает питание воздуходувки при температуре котла 90°C.

ПРОГРАММИРУЕМЫЕ ПОЛЬЗОВАТЕЛЕМ ПАРАМЕТРЫ

Время продувки, время перерыва между продувками, максимальные и минимальные обороты воздуходувки, температура включения циркуляционного насоса, температура выключения регулятора.

ПАРАМЕТРЫ, ПРОГРАММИРУЕМЫЕ УСТАНОВЩИКАМИ

Контроллер PROTON помимо режима конфигурации, доступного каждому пользователю, имеет специальныйрежим, который позволяет устанавливать параметры обслуживания(дополнительное руководство по обслуживанию). Режим сервисный сервис позволяет программировать: характеристики воздуходувки-благодаря этому параметру наш регулятор может работать с любой воздуходувкой, доступной на рынке (до указанного макс. мощности); Мощность воздуходувки во время продувки-мы сами решаем, с какой мощностью воздуходувка должна работать во время продувки; диапазон уменьшения оборотов вентилятора-сколько градусов до заданной температуры, чтобы уменьшить обороты нагнетатель минимальной температуры котла.

ВАРИАНТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

К контроллеру PROTON можно подключить пульт дистанционного управления PILOT R или комнатный термостат. Подключение пульта дистанционного управления позволяет работать регулятору в двух режимах: комнатном и котельном. Благодаря с помощью дистанционного управления мы можем поддерживать постоянную температуру в помещении, что дает экономию топлива до 30%. Производитель рекомендует использовать комнатную панель PILOT R-она доступна на другой наш аукцион. Также можно использовать любой другой комнатный регулятор.

НАЗНАЧЕНИЕ ВОЗДУХОДУВКИ

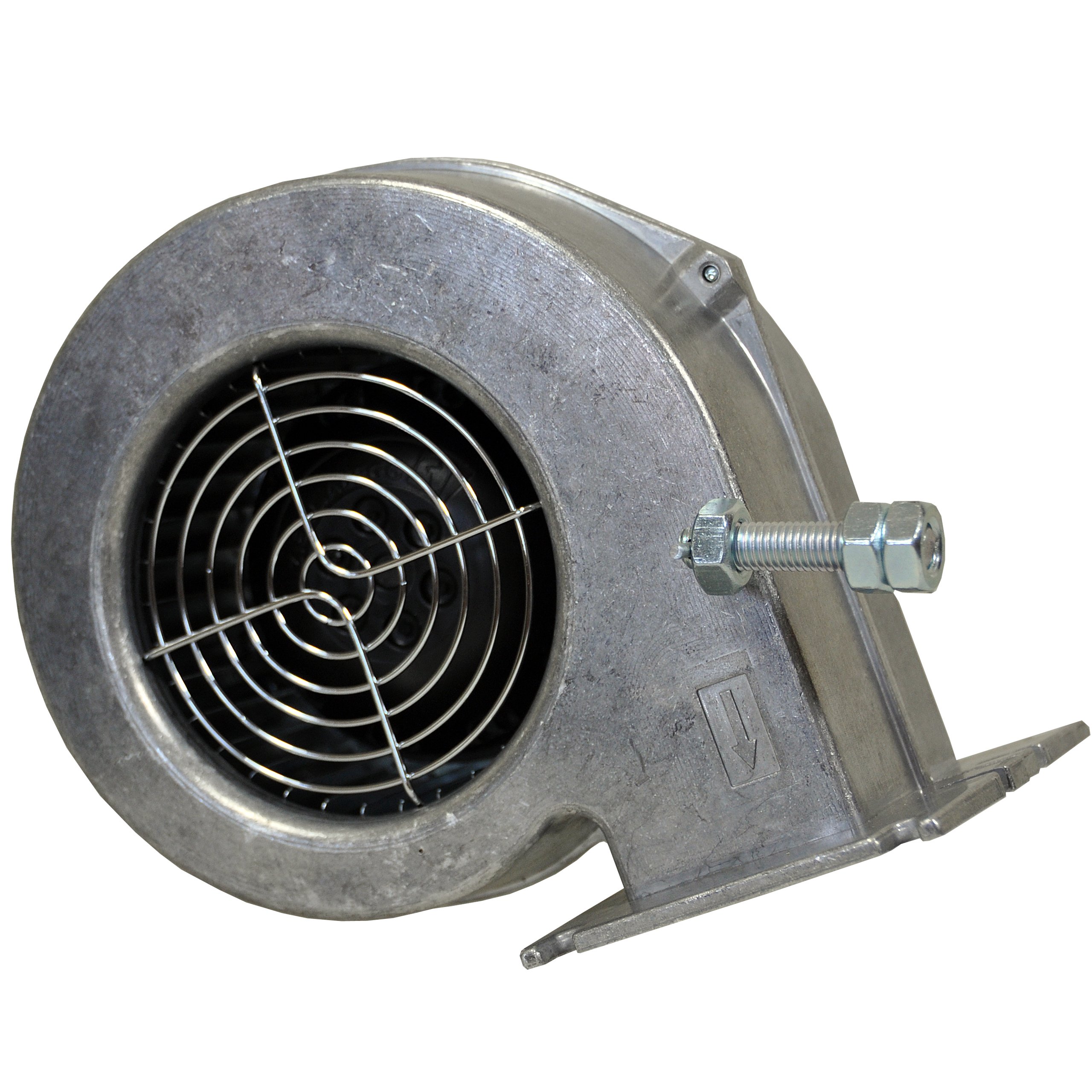

Воздуходувка предназначена для продувки воздуха в Печах, засыпных. Воздуходувка он имеет алюминиевый корпус, изготовленный из композитных материалов высочайшего качества. Все компоненты воздуходувки они тщательно подобраны и изготовлены. Двигатель с внешним ротором, расположенным внутри корпуса крепится винтами М4. Металлический Ротор вентилятора крепится непосредственно к внешнему ротора двигателя. Воздухозаборник вентилятора защищен защитной крышкой касание пальцем движущихся частей-турбины. Все электрические соединения были помещены в коробку соединения из изоляционного материала. Мотор вентилятора приспособлен к регулировка скорости вращения. Вентилятор имеет декларацию соответствия CE.

Вентиляторы типа DM 120 в различных вариантах исполнения предназначены для нагнетания воздуха в котлах и других технологических устройствах при температуре окружающей среды от -15% до 40 ° С и относительная влажность до 95%. Вентилятор не предназначен для работы как автономный инструмент для домашнего использования или аналогичного. Основное применение-угольные печи.

Благодаря плавному пуску воздуходувки, управляемой регулятором, предотвращаются взрывы, накопленные газов в котле. Высокое качество изготовления и элементы высшего класса гарантируют длительную ибезотказная работа. Вентилятор не предназначен для работы в качестве автономного инструмента для использования бытовой или аналогичный.

Воздуходувка оснащена клапаном на выходе, который предотвращает неконтролируемые продувки воздуха, когда воздуходувка не работает.

В комплекте с воздуходувкой имеется прокладка и винты.

ГАЛЕРЕЯ ПРОДУКТА

Монтажный фланец вентилятора и расположение отверстий стандартизированы и подходят для большинства печей, присутствующих на польском рынке. Прилагается точный чертеж с размерами.
