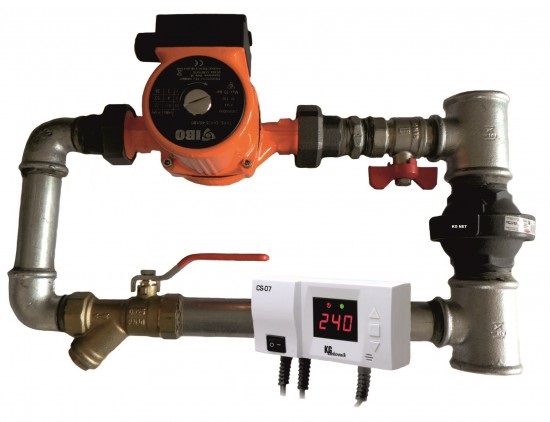

Байпас насоса DN25 насос и контроллер CS-07

Obejście pompy poziome ocynkowane 1"

+ Pompa 25/40-180 firmy IBO

+ Sterownik pompy CS-07 firmy KGE

Zespół Pompy obiegowej c.o. jest kompletnym układem hydraulicznym umożliwiającym podłączenie pompy obiegowej do pieca c.o. wraz z zaworem wodnym różnicowym

Obejśćie pompy z rozstawem pod pompę 25/40-180 lub 25/60-180

Zawór różnicowy ZR przeznaczony jest do montażu w instalacji centralnego ogrzewania z wymuszonym obiegiem wody - pompą cyrkulacyjną. Jego zadaniem jest zabezpieczenie instalacji pompy przed uszkodzeniem na skutek przegrzania i ciśnienia mogącego wystapić, gdy pompa przestanie wymuszać obieg. Podczas pracy pompy zawór pozostaje zamknięty. Z chwilą przerwania pracy pompy np. wskutek zaniku napięcia, zawór otwiera się samoczynnie, umożliwiając grawitacyjny obieg wody.

Zawór może pracować w instalacji, której ciśnienie nie przekracza 6 barów (60 metrów słupa wody), a temperatura osiąga maksymalnie 110°C. W trakcie eksploatacji zawór nie wymaga żadnej obsługi.

Montaż:

Przyłącze może być montowane w pozycji poziomej lub pionowej w zależności od potrzeb. Należy pamiętać aby zestaw zamontowany został zgodnie z obiegiem wody w instalacji. Kierunek przepływu oznaczony jest na korpusie zaworu różnicowego ZR.

Montaż powinien wykonać hydraulik.

Pompy OHI przeznaczone są do wymuszenia obiegu wody w instalacjach centralnego ogrzewania i ciepłej wody użytkowej. Mogą być także wykorzystywane w systemach ogrzewania słonecznego, do klimatyzacji i chłodniczego systemu obiegowego.

Montaż pompy powinien być wykonany na prostym odcinku rury pomiędzy dwoma zaworami odcinającymi, w miejscu dostępnym do jej odpowietrzenia, przeglądu czy serwisu. Pompa powinna być zainstalowana tak, aby oś pompy była usytuowana poziomo. Przed przystąpieniem do montażu pompy należy bezwzględnie zapoznać się z instrukcją obsługi.

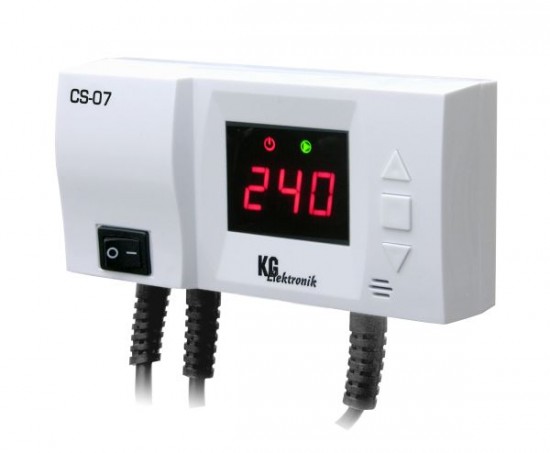

Контроллер CS-07 предназначен для управления насосом циркуляции воды цо, Задача регулятора включение насоса, если температура превысит требуемое значение, и выключение его, если котел wychłodzi (в результате погашения). Это позволяет не тратить действия насоса, что позволяет сэкономить электроэнергию (экономия, в зависимости от степени использования котла, достигают даже 60%), как и продлевает срок службы насоса.

Благодаря этому возрастает его надежность и уменьшаются затраты связанные с эксплуатацией.

Драйвер оснащен системой, позволяющей zastaniu насоса, ЧТО, так называемые antystop.

Примерно каждые 15 дней насос включается на 15 сек.

Дополнительной защитой системы является функция защиты от замерзания воды (antyzamarzanie). После снижения температуры на датчике ниже 5 ° с насос цо включается на постоянно.

Контроллер оснащен звуковой сигнал, сигнализирующий о слишком высокой температуре на котле 90°C.

Срок гарантии на насос составляет 2 года с момента покупки.

Технические характеристики:

Данные технические решения:

рабочая температура 0-90°C, кратковременная 110°C,

номинальное давление 0,001-6,0 бар,

давление допускается до 7,00 бар

давление открытия клапана при гравитационном цикле 0,00-0,001 бар,

сечение номинальный расход через клапан 98-100% номинального сечения установки,

уровень шума во время цикла работы до 25 дб (А)

Dane techniczne Pompy:

Ciężar: 3,1 kg

Wymiary gwintu przyłączeniowego: 47,5 mm (mierzone na zewnątrz gwintu)

Maksymalna temperatura wody: 110 °C

Maksymalna temperatura otoczenia: 55 °C

Maksymalne ciśnienie robocze: 10 bar

Korpus pompy: 180 mm (długość montażowa)

Ilość biegów: 3 Podnoszenie słupa wody: 4 m

Napięcie znamionowe: 220-240 V / 50 Hz

Głośność: 45db

Prąd znamionowy: 0,4 A

Moc maksymalna na poszczególnych biegach: I - 38 W, II - 53 W, III - 72 W

Dane techniczne sterownika:

Zasilanie: 230/50Hz +/-10%

Pobór mocy: 2 W

Temperatura otoczenia: -10 do 50 st. C

Obciążenie wyjścia pompy obiegowej: 6 A

Zakres pomiaru temperatury: 0 do 99 st. C

Zakres nastaw temperatur: 5 do 80 st. C

Wytrzymałość temperatury czujnika: -10 do 120 st. C

Długość przewodu czujnika: 1,2m

Gwarancja 2 lata.
