UNIFON АНАЛОГОВЫЙ ДОМОФОН

model: PROEL PA-456 / PA456

Внимание!

Перед покупкой следует убедиться, что трубка domofonowa работает с пкп установленным в здании. Следует также обратить внимание на тип прибора (аналоговый/цифровой) и количество жил в установке.

ХАРАКТЕРИСТИКА:

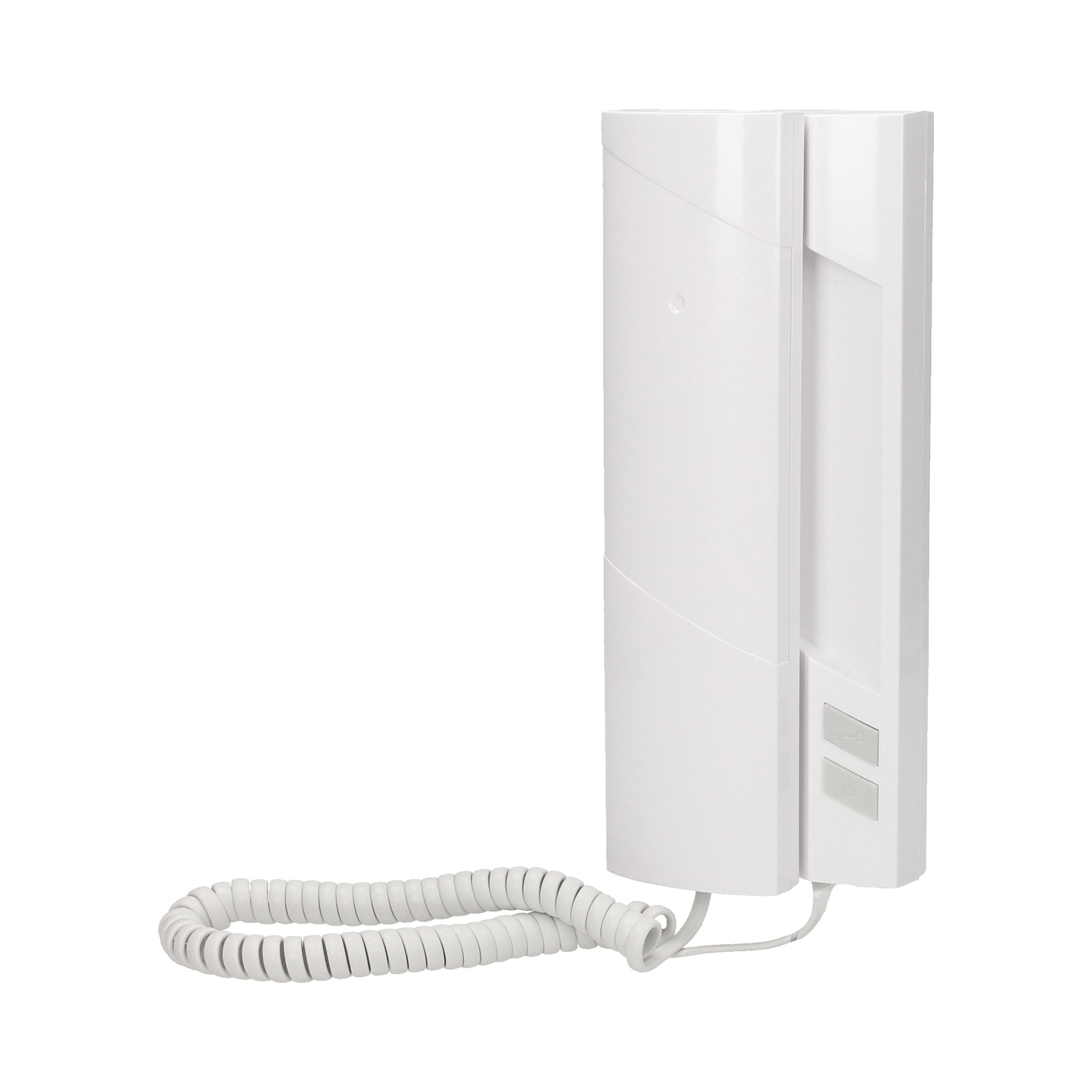

Фотокамера PA456 является продуктом PROEL, который предназначен для взаимодействие с аналоговыми домофонными системами.

• работает в установках (3 n); (5 н)
• размеры: 85 x 210 x 50 мм (Ш / в)гл.)
• Корпус из АБС-пластика к механическим повреждениям.
• Закрытие камеры на защелках.

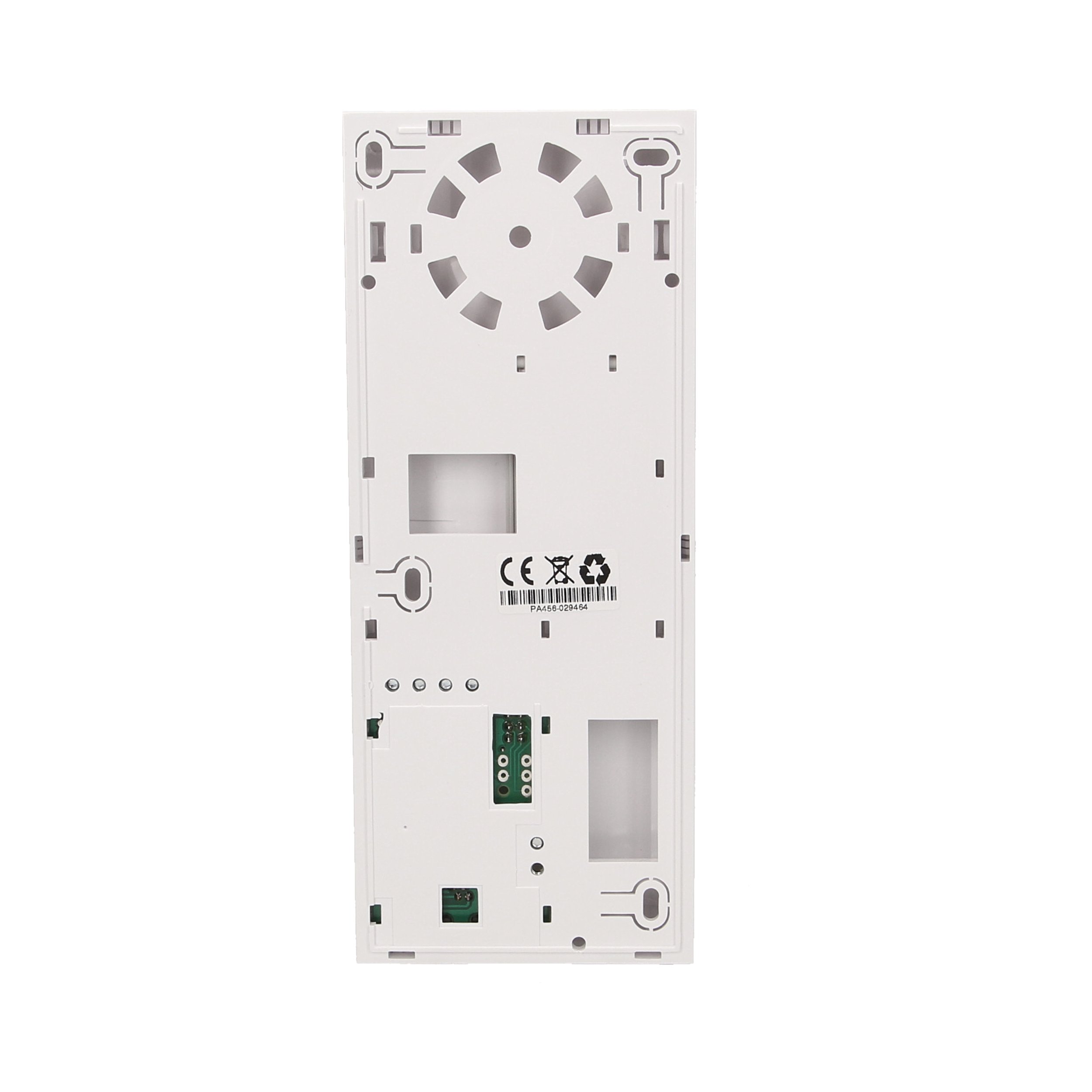

• Четыре ручки для крепление камеры на стену.
• Регулировка громкости вызова с помощью потенциометра монтаж (громче, тише).

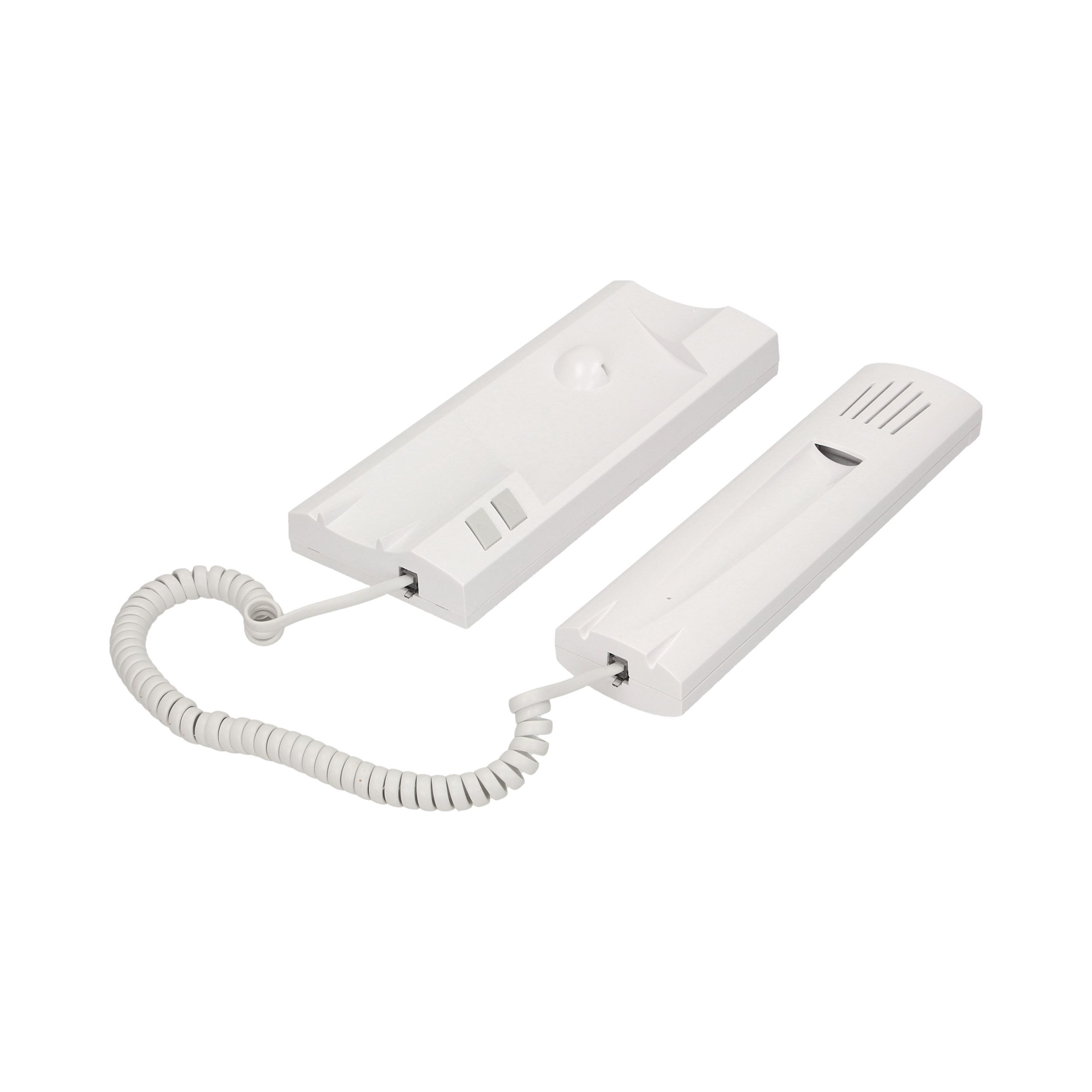

• Подключение телефона к основанию через стандартный шнур телефонный (заканчивается с обеих сторон разъемами FCC).
• Возможность отключения сигнала вызова вынимая шнур из гнезда.
• Возможность звонить через дополнительный динамик или зуммер пьезокерамический (на заказ).
• Разъем для подключения генератора сигнала вызова (при замена старых установок на "теркотку" - например: аппарат RADMOR).
• Якоря конфигурации для выбора системы домофона: четырех -, пяти-или шести-проводной.
• Два кнопки: верхняя для открывания электромагнитного болта, нижняя используется при расширении системы внутренней связи (обратная связь, открытие ворот, вызов и переключение камер в видеосистема).

Во время установки будьте осторожны, чтобы штукатурка или другой мусор, образовавшийся во время сверления отверстия в стене не попали в изостат J1. Это может привести к затиранию штока при переключении контактов и в результате неисправности аппарата.

Концы кабеля линии камеры следует изолировать на длину не более 6 мм. Если наконечник будет слишком длинным, он может замкнуться с электронными элементами.

При снятии камеры со стены осторожно подденьте ее верх основания с помощью плоской отвертки, используя для этого прорези на разъеме FCC основа.

Если в системе есть камера, которая возбуждается, или из нее слышно недостаточно громко (несмотря на правильно отрегулированные акустические дорожки в панели внутренней связи) вы можете настроить усилитель микрофон в наушнике этой камеры с помощью потенциометра, расположенного в правом верхнем углу угол печатной платы.

ЗЛ-1-ОТКРЫТИЕ БОЛТА

ЗЛ-2-ОТКРЫТИЕ БОЛТА

ЗЛ-3-ВСТАВКА НАУШНИКОВ

Зл-4 - МИКРОФОН НАУШНИКИ

ЗЛ-5-ВЫЗОВ НАУШНИКИ

ЗЛ - 6-МАССА НАУШНИКОВ

В КОМПЛЕКТ ВХОДИТ:

• Домофон PROEL PA-456
• Оригинальные упаковка
• Руководство пользователя
• Гарантийный талон
