Контроллер котла печи IE26 Вентилятор Насос цо и ГВС

Драйвер IE-26

в котел цо с управлением пропорциональным.

Драйвер предназначен для управления:

• вентилятор,
• насосом, ЧТО,
• насосом ГВС

Драйвер содержит необходимые проводку вместе с датчиками для монтажа драйвера на котле.

Комплект включает в себя:

• драйвер с полной кабелей,
• кронштейн и винты для установки драйвера на котле

Драйвер содержит необходимые проводку вместе с датчиками для подключения контроллера котла.

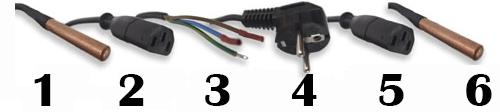

ДЛИНА ПРОВОДОВ:

1. датчик котла - мм
2. воздуходувка - L = 0,6 м.
3. насос ц.об. - L = 1,5 m.
4. питание m. разъем C13 заработать кабеля,
5. датчик гвс (бойлера) - L = 3 m. fi = 4 мм

Mikroprocesorowy regulator " IE-26 " przeznaczony jest do sterowania nadmuchem, pompą obiegu wody oraz pompą cwu w kotłach na paliwa stałe w otwartych instalacjach C.O. Jego zadanie polega na utrzymaniu na kotle temperatury zadanej za pomocą płynnej regulacji obrotów dmuchawy, wykonuje przedmuchy kotła w celu usunięcia nadmiaru gazów powstałych w procesie spalania i zabezpiecza instalację C.O. przed zagotowaniem wody. Regulator wyposażony jest w algorytmy regulacji pozwalające na oszczędności paliwa. Sterownik posiada możliwość programowania: przedmuchów, maksymalnych i minimalnych obrotów dmuchawy, temperaturę załączenia pompy obiegowej, temperaturę zadaną. Szereg tych funkcji pozwala dopasować sposób sterowania do konstrukcji kotła, rodzaju i jakości paliwa.

Dodatkowo sterownik posiada wyjście na pompę c.w.u. wraz z czujnikiem za pomocą którego dokonywany jest pomiar temperatury w zasobniku ciepłej wody użytkowej. Użytkownik w dodatkowym menu serwisowym ma możliwość wyboru jednego z trzech trybów pracy pomp:

1. Praca tylko pompy c.o.- tryb ten nastawiany jest gdy nie mamy pompy c.w.u.
2. Praca pomp c.o. i c.w.u. równolegle - pompy zostają załączone według nastaw. Pompa c.o. pracuje w sposób ciągły powyżej temp. załączenia pompy (parametr regulowany), pompa c.w.u. zostaje załączona powyżej temp. załączenia pompy c.w.u. (parametr regulowany) i pracuje do momentu gdy temp. w zasobniku ciepłej wody zostanie osiągnięta.
3. Tryb letni - w okresie letnim pracuje tylko pompa c.w.u. Załączenie pompy c.o. następuje tylko gdy zostanie przekroczona temp. alarmu pieca.

ПОЛЕЗНЫЕ ФУНКЦИИ, которые выделяют этот драйвер из конкуренции

Память функции во время отсутствия питания

в случае отсутствия питания, все функции настроены пользователя будут сохранены

Анти стоп

эта функция предотвращает механического насоса летний сезон, когда она не используется. Регулятор каждые 10 дней включает насос на 10sekund.

Анти замерзание

предотвращает замерзание воды в системе цо, приложив насос ниже 7*C.

СИГНАЛ ЗВУКОВОЙ

Гистерезис котла

эта функция предотвращает постоянному постановке и выходит из себя вентилятор, например, в случае, если темп. будет колебаться между 50*C, а 49*C. Гистерезис-это разница между заданной температуры, а температура возврата в рабочий режим, например: когда заданная температура имеет значение 50*C, а гистерезис равен 2*C, переход в цикл поддержания происходит при достижении температуры 50*C, тогда как возвращение в цикл работы произойдет после понижения температуры до 48*C. Гистерезис можно настроить от 1*с до 5*С.

Отключение продувки

выбрав в опции время продувки значение "0" отключаем полностью przedmuchy.

Temp. включения насоса цо

- возможность установки температуры. при которойпроисходит включение насоса.

Temp. включения насоса ц.в.у.

- temp. выше которой происходит включение насоса гвс.в.у.

Заданная температура c.в.у.

- значение температуры измеряется на датчике c.в.у. после достижения которой насос c.в.у. отключается. диапазон регулировки 30-65*C

Просмотр текущей температуры на датчике c.в.у.

Срок погашения

- пользователь имеет возможность регулировки времени, при котором вентилятор отключается, когда в драйвере температура начнет падать от 10 до 240 минут fab. 30 минут

Регулировка минимальных оборотов воздуходувки

Диапазон регулировки 1-70% fab. 25%. Эта функция служит регулировки минимальных оборотов воздуходувки так, чтобы ротор вентилятора вращается медленно, но свободно.

Регулятор имеет независимые дополнительная тепловая защита, которые безжалостно отрезает цепь вентилятора при темп. котла превысит 90*С. тепловая Защита, расположенные в трубке медной вместе с датчиком температуры, что гарантирует, что на termiku всегда будет такая температура, как на котле.

Этикетка передние драйвера такой же, как применяется в промышленной электронике. Это не бумажная наклейка, которая через несколько дней он отстанет!!!
