TOKARKA UNIWERSALNA DO METALU GOLIAT 660x4000 F105 + noży

Przemysłowa tokarka do metalu CORMAK GOLIAT 660 x 4000 mm - solidna żeliwna konstrukcja łoża, wyposażona jest w 12-biegową przekładnię z mocnym silnikiem indukcyjnym 7,5 kW/ 400V - maksymalny moment obrotowy, duży przelot wrzeciona 105 mm. Zalecana do toczenia stali twardych, toczenia mechanicznego. Może być wykorzystywana do wielu zadań, takich jak toczenie powierzchni wewnętrznych i zewnętrznych, toczenie stożków, gwintowanie metryczne, calowe, wiercenie i przeciąganie. Tokarka serii GOLIAT została stworzona specjalnie do przemysłowego wytwarzania dużych elementów. Znajduje zastosowanie w zakładach przemysłowych przy produkcji  seryjnej i średnie-seryjnej.

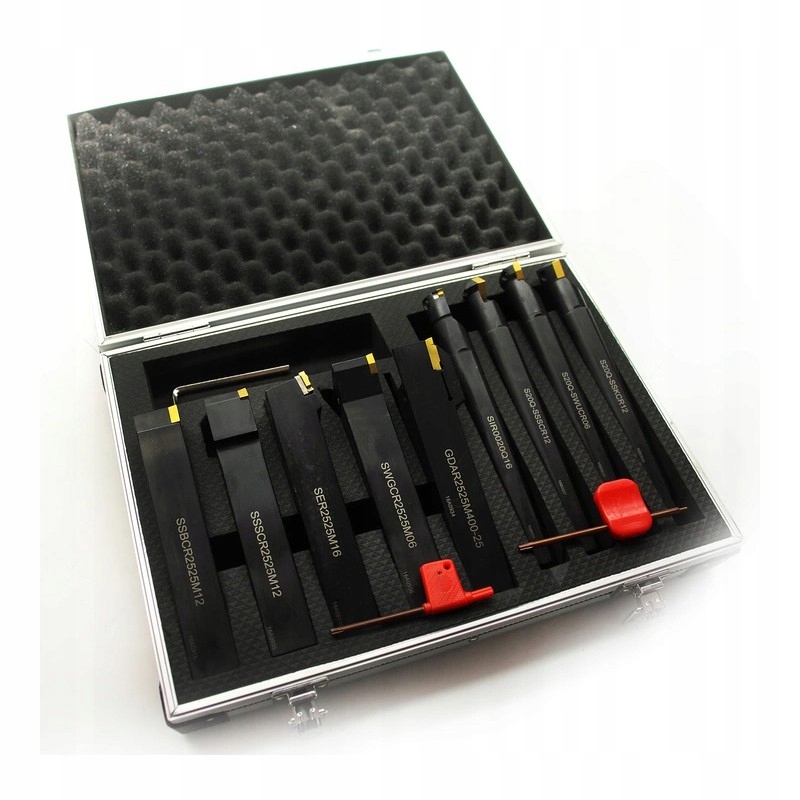

W zestawie noży 25x25 mm 9szt.

W skład kompletu wchodzą noże

• GDAR 2525 M400-25 - NA PŁYTKĘ MGMN 4
• SWGCR 2525 M06 -NA PŁYTKĘ WCMT 06
• SER 2525 M16 -NA PŁYTKĘ DO GWINTOWANIA 16
• SSSCR 2525 M12 -NA PŁYTKĘ SCMT 12
• SSBCR 2525 M12 -NA PŁYTKĘ SCMT 12
• S20Q-SSSCR 12 -NA PŁYTKĘ SCMT 12
• S20Q-SSKCR 12 -NA PŁYTKĘ SCMT 12
• S20Q-SWUCR 06 -NA PŁYTKĘ WCMT 06
• SIR 0020Q 16 -NA PŁYTKĘ DO GWINTOWANIA 16

Główne zalety:

- Tokarka uniwersalna CORMAK GOLIAT 660 x 4000 może być wykorzystywana do wielu zadań, takich jak toczenie powierzchni wewnętrznych i zewnętrznych, stożków, polerownie, gwintowanie metryczne, calowe modułowe i DP, wiercenie i przeciąganie.

- Solidna żeliwna konstrukcja łoża zapewnia maksymalną redukcję wibracji. Dodatkowo łoże jest hartowane oraz precyzyjnie szlifowane. Łoże urządzenia jest niezwykle odporne na skręcenia i nie ulega wibracji, dzięki czemu spełniony jest podstawowy warunek dokładnego toczenia.

- Centralny układ przełączania posuwów, śruba pociągowa i wałek pociągowy do gwintowania

- Odczyt cyfrowy działa w (3) trzech osiach ruchu: wzdłużnego, poprzecznego, sań górnych. Przetworzony sygnał elektroniczny z linijek optycznych wizualizuje uzyskane wartości z ruchów wzdłuż osi na ekranie cyfrowym.

- Tokarka wyposażona w wysokojakościowy, wzmocniony system łożysk wrzeciona. Nowoczesne łożyskowanie trzpienia zasadniczego z łożyskami kulkowymi

- Optymalne wyniki pracy zapewnia duży przelot wrzeciona 105 mm, rozstaw kłów 4000 mm,  uchwyt tokarski 3-szczękowy 320 mm, oraz mocny silnik 7,5 kW.

- Układ szybkiego posuwu wzdłużnego i poprzecznego znacząco skraca czas obróbki i zwiększa produktywność.

- Hartowane i szlifowane koła zębate w przekładni wrzeciona – zapewnia stabilność pracy na długi czas.

- Wyposażona w śrubę pociągową oraz wałek pociągowy do toczenia gwintów, posuwu automatycznego wzdłużnego i poprzecznego.

- Łatwa regulacja prędkości obrotów wrzeciona oraz posuwu automatycznego z ergonomicznego panelu sterowania na przekładni.

- Możliwość obróbki dużego zakresu gwintów bez konieczności wymiany kół zmianowych w gitarze. Szeroka gama toczonych gwintów: metryczny (22) 1 - 14 mm, calowy (25) 2-28 T.P.I , modułowy (18) 0,5-7 M.P., gwint D.P. (24) 4-56 D.P. Toczenie gwintów prawych i lewych.

- Zegar do toczenia gwintów przeznaczony do dokładnego liczenia zwojów. Funkcja ma zaoszczędzić czas, by w kilku przejściach można było odkręcić nakrętkę śruby pociągowej, by ręcznie, szybko przywrócić suport do pierwotnej pozycji.

- Łoże posiada wymienny mostek do toczenia elementów o większym gabarycie, np.: tarczy. Ten model tokarki pozwala na obróbkę o maksymalnej średnicy 870 mm z wyjętym mostkiem.

Parametry techniczne

ŚREDNICA TOCZENIA NAD ŁOŻEM 660 mm

ŚREDNICA TOCZENIA NAD SUPORTEM 420 mm

ŚREDNICA TOCZENIA W WYBRANIU MOSTKA 870 mm

DŁUGOŚĆ TOCZENIA W WYBRANIU MOSTKA 240 mm

ROZSTAW KOŁÓW 4000 mm

ŁOŻE hartowane indukcyjnie

SZEROKOŚĆ ŁOŻA 400 mm

ŚREDNICA UCHWYTU TOKARSKIEGO 315 mm

ŚREDNICA PRZELOTU WRZECIONA 105 mm

KOŃCÓWKA WRZECIONA D1-8 CAMLOCK

GNIAZDO WRZECIONA MT 6

ZAKRES OBROTÓW WRZECIONA 36 - 1600 obr/min (12 zakresów)

MAKSYMALNE WYMIARY NARZĘDZIA 25 x 25 mm

ZAKRES POSUWU WZDŁUŻNEGO 0,063 - 2,52 mm/obr

ZAKRES POSUWU POPRZECZNEGO 0,027 - 1,07 mm/obr

GWINT METRYCZNY 1 - 14 mm

GWINT CALOWY 2-28 T.P.I.

GWINT MODUŁOWY 0,5-7 mm

GWINT D.P 4-56

POSUW PRZYSPIESZONY WZDŁUŻNY wzdłużny-4,5 m/min,                poprzeczny-1,9 m/min

ŚREDNICA TULEI KONIKA 75 mm

WYSUW TULEI KONIKA 150 mm

KOŃCÓWKA TULEI KONIKA MT 5

ODCZYT CYFROWY dla 3-osi

MOC SILNIKA GŁÓWNEGO 7,5 kW

MOC POMPKI CHŁODZIWA 0,09 kW

WYMIARY GABARYTOWE 5200 mm x 1100 mm x 1450 mm

WAGA NETTO 5200 kg

Wyposażenie standardowe

• Odczyt cyfrowy 3-osi (optyczny liniał)
• Uchwyt tokarski 3 szczękowy 320 mm (samocentrujący)
• Uchwyt tokarski 4 szczękowy 400 mm (niezależny)
• Przyspieszony posuw
• Podtrzymka stała
• Podtrzymka ruchoma
• Kieł stały MK5 (2 szt)
• Tuleja redukcyjna wrzeciona
• Układ chłodzenia
• Oświetlenie robocze
• Klucz do uchwytu i imaka
• Komplet narzędzi obsługowych
• Instrukcja obsługi w j. polskim
• Deklaracja zgodności CE
