Вентилятор с высокой рамкой для подключения к печи miałowego с клапаном на выходе

Тип вентилятора DM 120 в алюминиевом корпусе

СИМВОЛ ПРОДУКТА: 10298

Особенности:

• продукт польский
• отличное качество
• напрямую от производителя
• алюминиевый корпус
• высокая производительность
• двигатель немецкой фирмы "Ziehl-Abegg"

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Производительность макс: 320 м3/ч

Охрана max: 300 Pa

Конденсатор: 2,5 мкф / 450 V

Мощность двигателя: 80 В

Питание: 230 В / 50 Гц

Количество скоростей: 1

Тип работы: непрерывный

Класс защиты: IP44

Уровень шума: 62 дба

Температура окружающей среды: от -15 до 45 градусов C

Частота вращения: 2390 об/мин).мин.

Нагнетательный фланец: 136 x 92 мм

Выходное отверстие: 76 x 51 мм

ОБЪЕКТЫ СТРОИТЕЛЬСТВА

Двигатель: 80 В

Покраска корпуса: M0 - без покраски

Накладка на входе: PB0 - без диафрагмы

Панель вылета: K1 - панель внутренняя - крепление 1

Датчик Холла: H0 - без датчика Холла

Кабель питания: PW07 - шнур с вилкой комп. дл. 0,7 м

Коробка: PP4 - коробки в положение 4

Символ złożeniowy: DM 120-M0-PB0-K1-H0-PW07-PP4-2,5 UF-ZAB

НАЗНАЧЕНИЕ

Вентилятор предназначен для нагнетания чистого воздуха в топок котлов центрального отопления. Также находит применение в вентиляционных местах помещений и технологических устройств. Основное применение - котлы, угольные котлы с подачи ретортой 15 - 50 квт. В зависимости от конструкции котла, размера и способа подачи выполнения отдельных производителей воздуходувки могут также найти применение в котлах большей мощности.

КОНСТРУКЦИЯ ВЕНТИЛЯТОРА

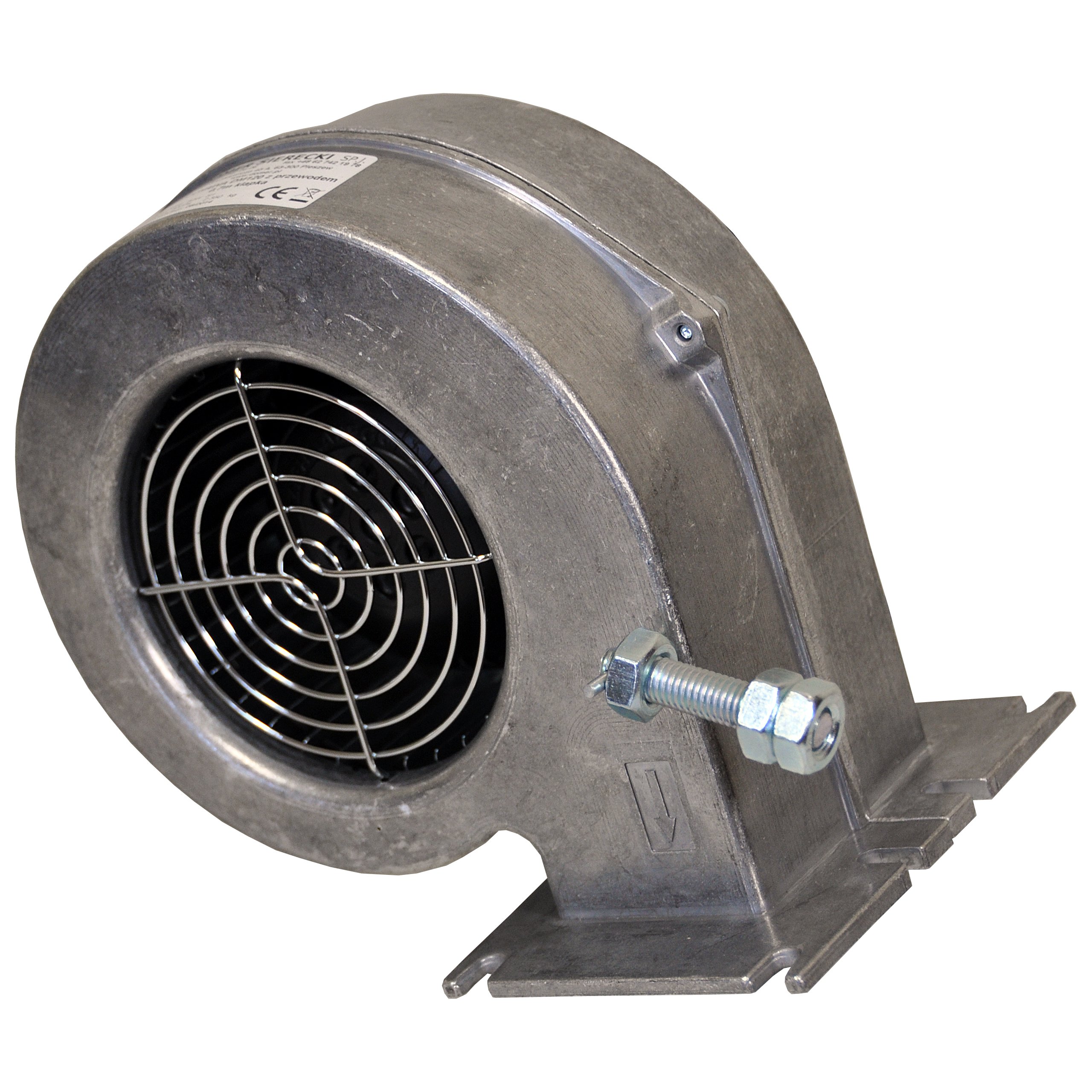

Вентилятор состоит из двух частей корпуса алюминиевой. В корпусе установлен электродвигатель с внешним ротором, выполненным из нержавеющей оцинкованной стали. Впускное отверстие вентилятора przesłonięty является металлической сеткой при этом ротор от попадания в него предметов, которые могут его повредить. Выпускное отверстие заканчивается фланцем с отверстиями, служащие для крепления вентилятора. Все электрические соединения находится распределительной коробки, выполненной из изоляционного материала. Двигатель вентилятора подходит для плавной регулировки скорости вращения настраиваются через параметры драйвера. Используется двигатель немецкой фирмы "Ziehl-Abegg", которую характеризует высокое качество исполнения и срок службы механических и электрических компонентов. Двигатель не дешевым китайским заменой.Вентилятор имеет декларацию соответствия СЕ - год нанесения 2014. Мы заявляем, что каждый вентилятор имеет Декларацию соответствия, определяющий соответствие с директивами: по низкому напряжению, совместимость электромагнитной и российскими стандартами.

Высокое качество исполнения, а также элементы высшего качества обеспечивают многолетнюю и безаварийную работу. Наши изделия покрыты 24 месячным сроком гарантийного срока. Гарантийный срок, однако, не может превышать 30 месяцев с даты производства. Для каждого вентилятора прилагается инструкция с гарантийным талоном. Производитель оставляет за собой право изменения технических, конструктивных и документации воздуходувки, связанных с улучшением изделия и установлению связи с этой модернизацией.

ГАЛЕРЕЯ ИЗОБРАЖЕНИЙ ПРОДУКТА

Монтажный фланец вентилятора и расположение отверстий стандартизированы и подходят для большинства печей, присутствующих на польском рынке. Прилагается точный чертеж с размерами.

DOMER-СИСТЕМА-CODE:10298
