Ремкомплект Whirlpool L1373 L1782 L1799 L2158

Jeśli trafiłeś na moją aukcję to znaczy, że masz problem z uszkodzonym programatorem w pralce Whirlpool, Bauknecht, Polar, Laden, Ignis.

W tych pralkach często dochodzi do uszkodzenia przetwornicy, układu LNK304 ,rezystora R020 22Ohm (lub 33Ohm) oraz dławika L003 0,47mH (470uH). Dzięki mojemu zestawowi naprawczemu zaoszczędzisz kilkaset złotych na serwisie!

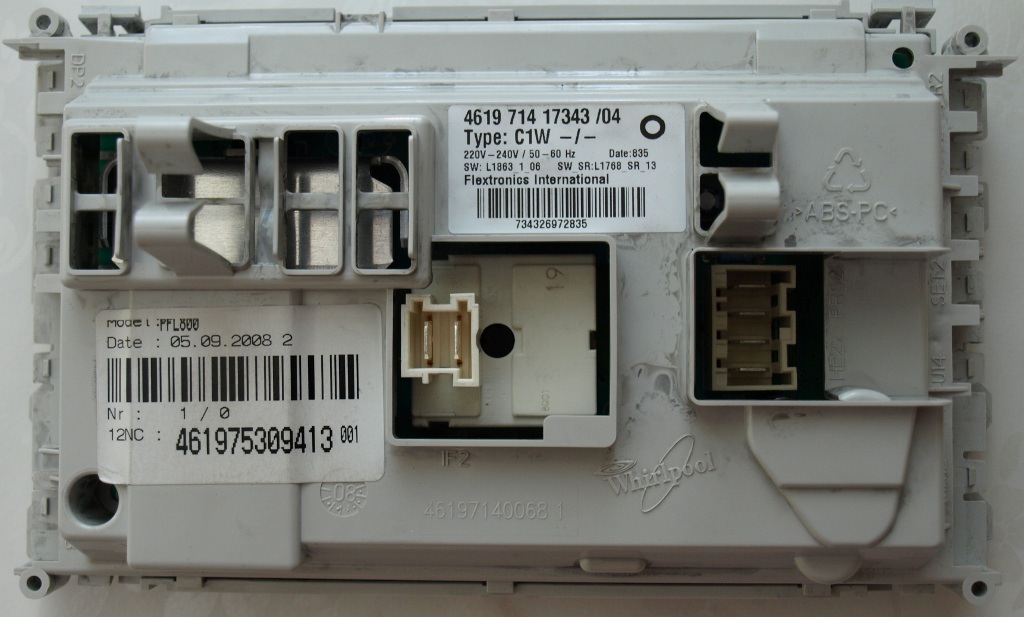

Programatory były produkowane przez 3 firmy. Najpierw Bitron i Invensys, a następnie Flextronics (zastąpił Invensys).

Programator był używany w wielu modelach pralek Whirlpool AWE AWO AWD / np. AWE4316/p AWO/D41105/

Polar PTL 1000 Polar pfl 1019

pralko-suszarka Whirpool AWZ414 i inne

i wielu innych których zasilacz oparty jest na układzie scalonym LNK304PN.

Ремкомплект состоит из:

- U002 - LNK304PN

- R020 - резистор нить 22 Ом, 33 Ом /3W (более мощный, чем оригинальный 2W)

- L003 - дроссель 0.47 mH (470µH)/0.5 A (лучше, чем оригинал, который имеет только 0.3 A)

- C022, C023 - 2 x конденсатор 4.7 мкф/400В 105° (low ESR, срок службы 5000 часов вместо 2000 как в оригинале)

- D029, D030 - 2 x диод 1N4007 (обозначение на диодах 1N4007)

- D006 - светодиод Стабилитрон 200 V (обозначение на диоде 3EZ200)

- RV07 - варистора fi 10mm (изначально слабее, только толщиной 7 мм)

- Руководство по ремонту.

Czy dam sobie radę z naprawą?

Naprawa nie wymaga szczególnych umiejętności, a z pewnością osoby, które korzystały z lutownicy dadzą sobie radę.

Do naprawy wymagana jest lutownica, jeśli nie masz własnej popytaj znajomych.

Czy zawsze udaje się naprawić programator?

W ponad 90% przypadków naprawa kończy się powodzeniem i programator pracuje normalnie.

Rozpoznanie uszkodzenia:

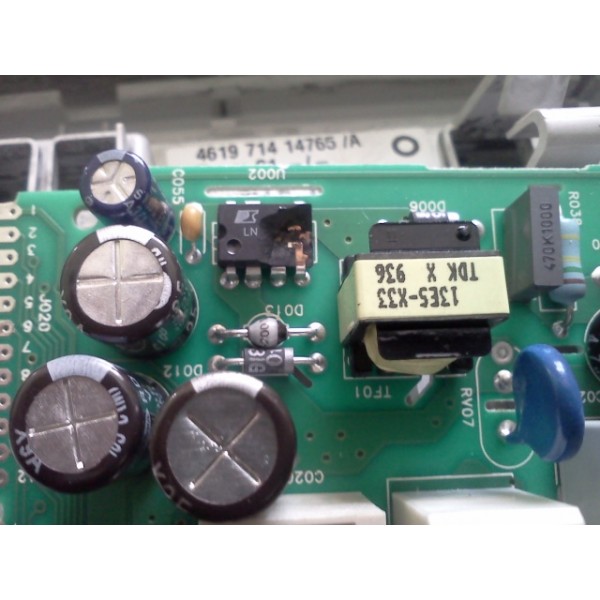

Jeśli pralka jest całkowitym trupem, po włączeniu nic się nie świeci możemy podejrzewać uszkodzenie programatora. Zazwyczaj uszkodzeniu ulega przetwornica LNK304, rezystor R020 oraz dławik L003. Czasami również diody D029, D030, D006 oraz warystor RV07. Zalecamy również wymianę kondensatorów elektrolitycznych na nasze, lepszej jakości, aby wydłużyć żywotność programatora.

Pamiętaj, żeby przed dostaniem się do programatora odłączyć zasilanie

Zobacz na filmie jak wygląda naprawa pralki:

https://www.youtube.com/watch?v=--xhnx_M6Os

Советы по ремонту:

• Программатор имеет защитную оболочку, которую следует удалить (очистить или, вмазаться паяльник).

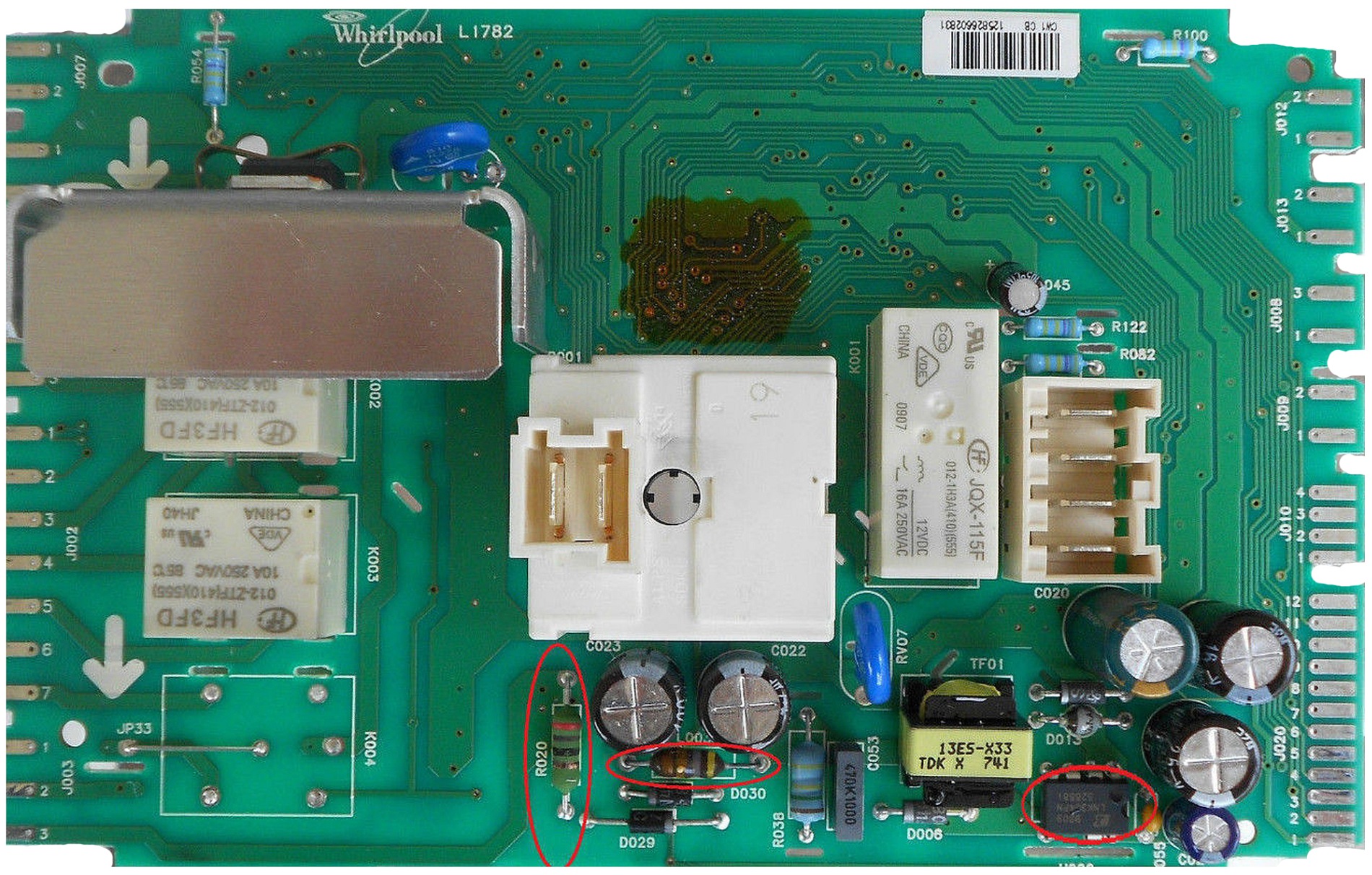

• Компоненты wlutowujemy в пластину в соответствии с прилагаемом рисунке. Примечание компоненты U002 LNK, все диоды и конденсаторы должны быть напаяют в нужном направлении. Ремешок на элемент, обозначающий полярность (вырез на U002 LNK304) должен быть направлен так, как показано на рисунке. Для резистора R022, дросселя L003 и warystora RV07 это не имеет значения.

• Проверка починил свой плитка обязательно выполняем в стиральной машине. Плитка имеет неизолированный источник питания. На плате присутствует высокое напряжение для жизни поражения электрическим током. Для проверки вне стиральная машина мы рекомендуем использовать трансформатора, дросселя.

• После ремонт очищаем программатор защищаем слоем лака uretanowego, мы можем в случае необходимости использовать лак для ногтей, защищая систему от попадания влаги.

• Если после ремонта стиральная машина "ожила", но не запускается, показывая ошибку F23, вероятно, причиной аварий было перенапряжение в сети, которые параллельно переднее питания стиральной машины и ее нагреватель - необходимо заменить нагревательный элемент на новый.
