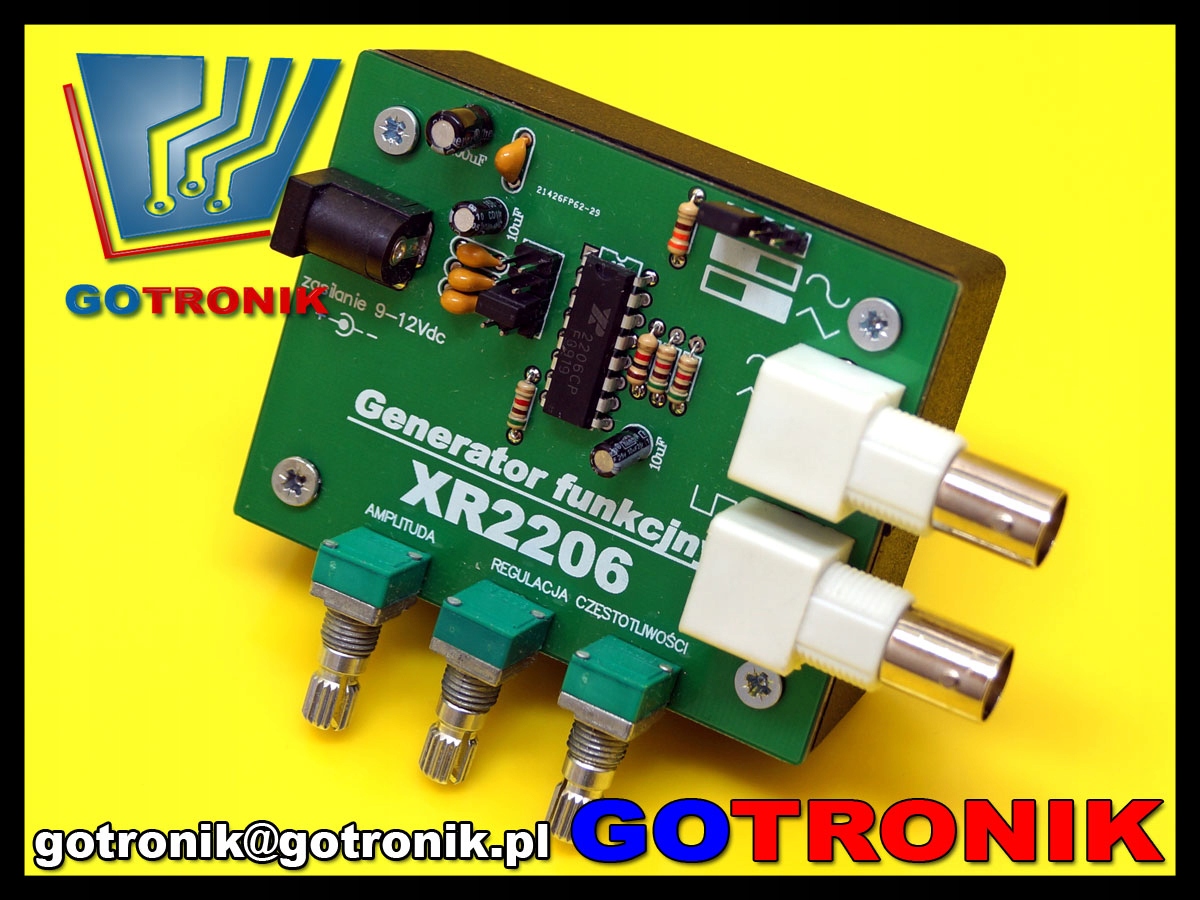

XR2206 генератор функциональная версия BNC

Сердцем системы является монолитный обломок XR2206, являющийся генератором выбора функции. Остальные элементы, такие как конденсаторы, резисторы и разъемы это элементы фиксации конфигурацию работы генератора и для подключения питания и выходы системы. Интересующихся я отсылаю к техническому описанию системы XR2206.

Данные характеристики:

• монолитный аналоговый генератор функциональную XR-2206
• напряжение питания: от 9V до 12V DC
• разъем питания DC-JACK
• выходные разъемы BNC
• к соединения проводов
• виды генерируемых сигналов: синус, треугольник, прямоугольник
• диапазон генерируемых частот при помощи 2-х потенциометров
• черновая и прилагает
• диапазон генерируемых частот:
• 1) 0,6 Гц - 18Hz
• 2) 7 гц - 200 гц
• 3) 158Hz - 4,5 кгц
• 4) 20 кгц - 500 кгц
• регулировка амплитуды выходной:
• в ходе SIN и треугольника
