ДАТЧИК УРОВНЯ ВОДЫ РЕГУЛЯТОР ЖИДКОСТИ ДРАЙВЕР

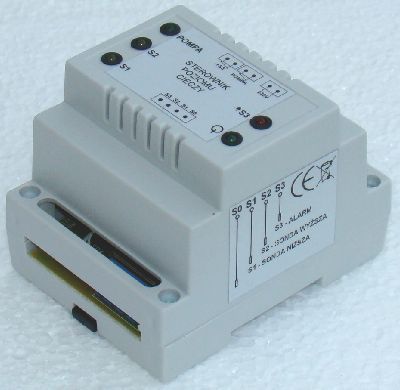

STEROWNIK POZIOMU WODY - CIECZY

.

AUTOMATYCZNE WLACZANIE POMPY WODY I ZABEZPIECZENIE PRZED SUCHOBIEGIEM

.

Sterownik umożliwia sterowanie pompą wody ( lub innym urządzeniem wykonawczym ) na podstawie poziomu wody w zbiorniku. Pomiar dokonywany jest przez przewody (elektrody) zanurzone w wodzie.

.

.

Najlepszy sterownik na rynku, wyróżnia się następującymi cechami:

- posiada diody led informujące o zanurzeniu elektrod w wodzie

- posiada ledowy wskaźnik załączenia pompy

- posiada dodatkową funkcję (ALARM) czyli wejście na elektrodę S3 oraz wyjście przekaźnikowe mogące sterować dodatkowym urządzeniem zewnętrznym.

- wysoka jakość wykonania: profesjonalne obwody drukowane, wykonany w technice cyfrowej, większość elementów w technologii smd, zastosowano bezpieczny wewnętrzny zasilacz transformatorowy, obudowa frezowana na maszynie cnc

- posiada 2 wyjścia (POMPA i ALARM) przekaźnikowe zwierne więc można sterować dowolnymi urządzeniami zewnętrznymi zarówno na 230V jak i na niższe napięcia np 12V czy 24V.

.

.

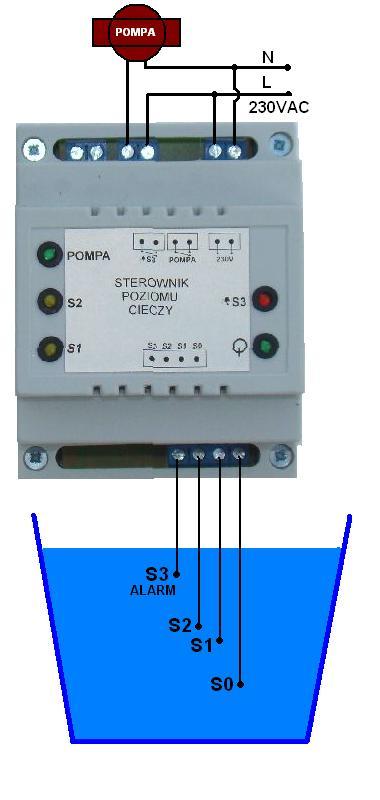

Podłączenie sterownika i pompy (dla przykladu typowa pompa 230V) wg  rysunku obok:

.

Измерительными элементами являются зонды (провода), погруженные в воду.

.

.

Самый низкий есть общий зонд S0 (обычно внизу) выше зонд S1 и немного над ним S2. Типично контроллер включает выходной насос, когда уровень воды находится выше зонда S2 и выключается, когда уровень вода будет ниже зонда S1.

.

.

Но если кто-то хочет управлять наоборот то есть выход насос включается, когда уровень воды ниже S1 и выключается, когда уровень воды он будет расположен выше зонда S2, тогда вам просто нужно вставить перемычку в драйвере (подробнее в инструкции).

.

.

В качестве зонда можно использовать обычные провода, хотя всегда лучше использовать элементы (например, винты) из нержавеющей или кислотостойкой стали.

.

.

Через электроды и вода контроллер пропускает очень маленький постоянный ток Макс 50ua (микроампер) с напряжением Макс 2В (в среднем ниже 1V) таким образом, это абсолютно безопасно.

.

Контроллер имеет светодиоды индикация погружения зондов S1 и S2, а также светодиодные индикаторы питания и выхода НАСОС.

.

Контроллер также имеет второй независимый канал управления (S3), позволяющий управление дополнительным внешним устройством.

.

.

Принцип действия оченьпростой: после погружения зонда S3 контроллер немедленно включит выход S3 (сигнал тревоги) и загорится светодиод С3. Когда уровень воды опускается ниже зонда S3 примерно через 2-3 секунды, выход S3 и диод гаснут. Эта задержка (2-3 С) играет роль простого гистерезиса при частом погружении и обнаружении зонда S3 (например, приливы в резервуаре для воды) не было частого переключения реле С3.

.

.

.

На следующем рисунке показан пример подключения внешней лампы сигнал тревоги к выходу S3 (сигнал тревоги). Конечно, вместо него (или параллельно) можно подключить другие внешние устройства, такие как насосы, электромагнитные клапаны и т. д...

.

.

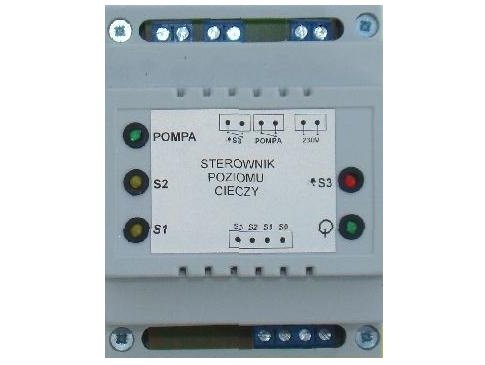

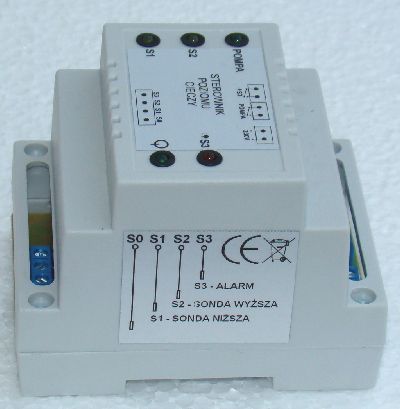

Opis kontrolek led:

1/ po lewej od góry :

* wskaźnik załączenia wyjścia POMPA

* zanurzona sonda S2

* zanurzona sonda S1

.

.

2/ po prawej od góry

* wskaźnik załączenia wyjścia S3 (ALARM)

* wskaźnik zasilania sterownika 230V

.

.

Dane techniczne:

- zasilanie 230V max pobór prądu 2W

- montaż na szynę DIN , szerokość około 7cm

- wyjście zwierne POMPA max 5A 230V

- wyjście zwierne S3 (ALARM) max 1A 230V

.

Sterownik może także współpracować z czujnikami zwiernymi pływakowymi zamiast sond.

Czujniki te muszą być typu zwiernego w położeniu dolnym (nie zalane) styk rozwarty (NO) natomiast po zalaniu wodą pływak czujnika podnosi się i styk zostaje zwarty. Oczywiście czujniki muszą być przeznaczone do pracy w pełnym zanurzeniu. Styk czujnika mu być minimum na napięcie 10V i prąd 0,1A. Podłączenie ukazuje poniższy schemat. Każdy czujnik ma przewód 2 żyłowy i jedną żyłę każdego czujnika podłączamy do wejścia S0 natomiast poszczególne pozostałe żyły czujników podłączamy analogicznie do S1, S2 i S3. Nie wolno podawać żadnych obcych napięć na te wejścia!

.

Koniecznie zastosowac 3 rezystory 1-10Kom tuz przy kostce S1, S2 I S3 (pomiedzy pinem danego wejscia a poczatkiem przewodu czujnika plywakowego. Są one w komplecie.

.

Obok przykład podłączenia sterownika z czujnikami pływakowymi.

.

Sterownik jest fabrycznie nowy,

.

W zestawie jest sterownik + polska instrukcja wysyłana emailem (PDF).

.

Mam też dostepne czujniki pływakowe do sterownika na innej aukcji.

.
