АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ИСТОЧНИКА ПИТАНИЯ APZ-1

AUTOMATYCZNY PRZEŁĄCZNIK ŹRÓDŁA ZASILANIA APZ-1

.

Niezastąpione urządzenie dla każdego, kto korzysta z alternatywnych źródeł energii takich jak panele słoneczne, elektrownie wiatrowe itp.

.

Często się zdarza że prąd zgromadzony w akumulatorach szybko się wyczerpie (pochmurne dni w przypadku paneli lub brak wiatru w przypadku elektrowni wiatrowych) i wtedy odbiorniki, które były zasilane nagle przestają działać.

.

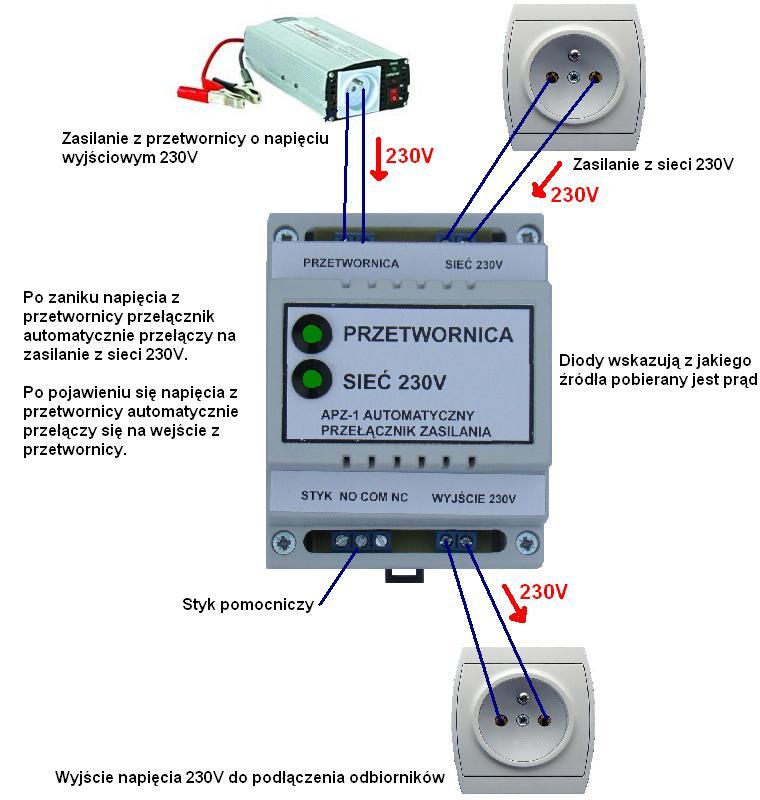

APZ-1 spowoduje że w chwili zaniku prądu z przetwornicy podłączonej do akumulatorów automatycznie załączy zasilanie z sieci energetycznej.

.

.

Natomiast gdy akumulatory ponownie się naładują i przetwornica załączy zasilanie 230V APZ-1 automatycznie przełączy się na prąd z przetwornicy.

.

Jednym słowem APZ zapewnia ciągłość działania urządzeń!

.

Typowo w pierwszej kolejności używa prądu z przetwornicy ale jeśli podłączymy odwrotnie zasilania na wejścia SIEC/PRZETWORNICA to w pierwszej kolejności będzie używać prądu z sieci. Napięcie z przetwornicy musi być czystym sinusem a przetwornica nie może mieć funkcji "miękkiego startu", czyli podawane napięcie z przetwornicy może być albo 230V (przetwornica daje napięcie) albo 0V (przetwornica wyłączona) bez żadnych stanów pośrednich.

.

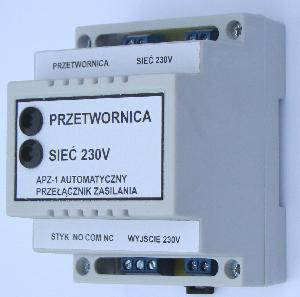

Przełącznik APZ wykonany w obudowie na szynę także można go zamontować w dużej typowej rozdzielni z innymi bezpiecznikami czy przełącznikami jak i też w małej osobnej rozdzielni jak na przykładzie poniżej (rozdzielnia oczywiście nie jest w komplecie)

.

.

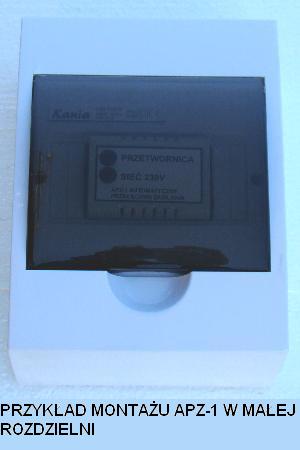

Przykład montażu

APZ-1 posiada także dodatkowy styk pomocniczy. Jest to styk przełączny przekaźnikowy o 3 pinach: wspólnym COM, rozwiernym NC oraz zwiernym NO. Podczas pobierania prądu z przetwornicy styk COM zwarty jest z NO natomiast podczas gdy nie na poboru prądu z przetwornicy styk COM zwarty jest z NC (i rozwarty z NO).

.

Umożliwia to proste podłączenie dodatkowego urządzenia które będzie zasilane TYLKO podczas pracy na prądzie z przetwornicy (wykorzystujemy styki COM i NO) albo też będzie zasilane TYLKO gdy nie ma podawanego prądu z przetwornicy (wykorzystujemy styki COM i NC).

.

Ponieważ jest to wyjście przekaźnikowe zwierne można podłączyć dowolne urządzenie zasilane np. 12V ,24V czy 230V i max poborze prądu 2A.

.

Dane techniczne:

- zasilanie 230V (czysty sinus 200-240V) : 2 wejścia

- możliwość przełączania prądu do 8A ( w celu zwiekszenia prądu można łączyc kolejne APZ-1 równolegle)

- czas przełączenia sieć-->przetwornica poniżej 0,5 sekundy

- posiada 2 diody led wskazujące z którego źródła jest aktualnie pobierany prąd

- posiada dodatkowy styk pomocniczy max 230V 2A

- obudowa na szynę, szerokość 4 modułów

.

Urządzenie produkcji polskiej. Dołączona szczegółowa instrukcja PDF (wysyłka emailem).

.

Towar fabrycznie nowy.

Kod produktu: 152
