НОВЫЙ

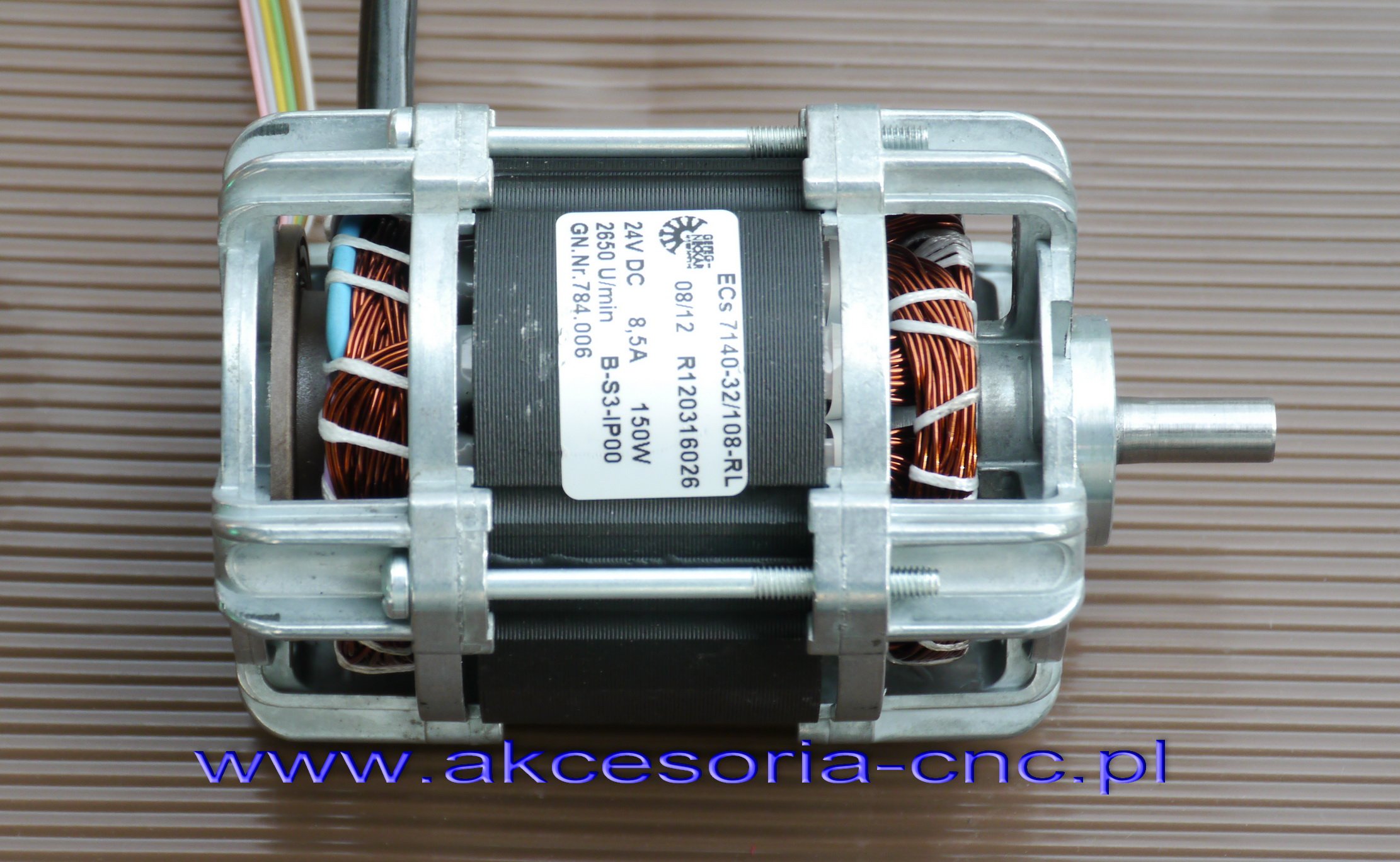

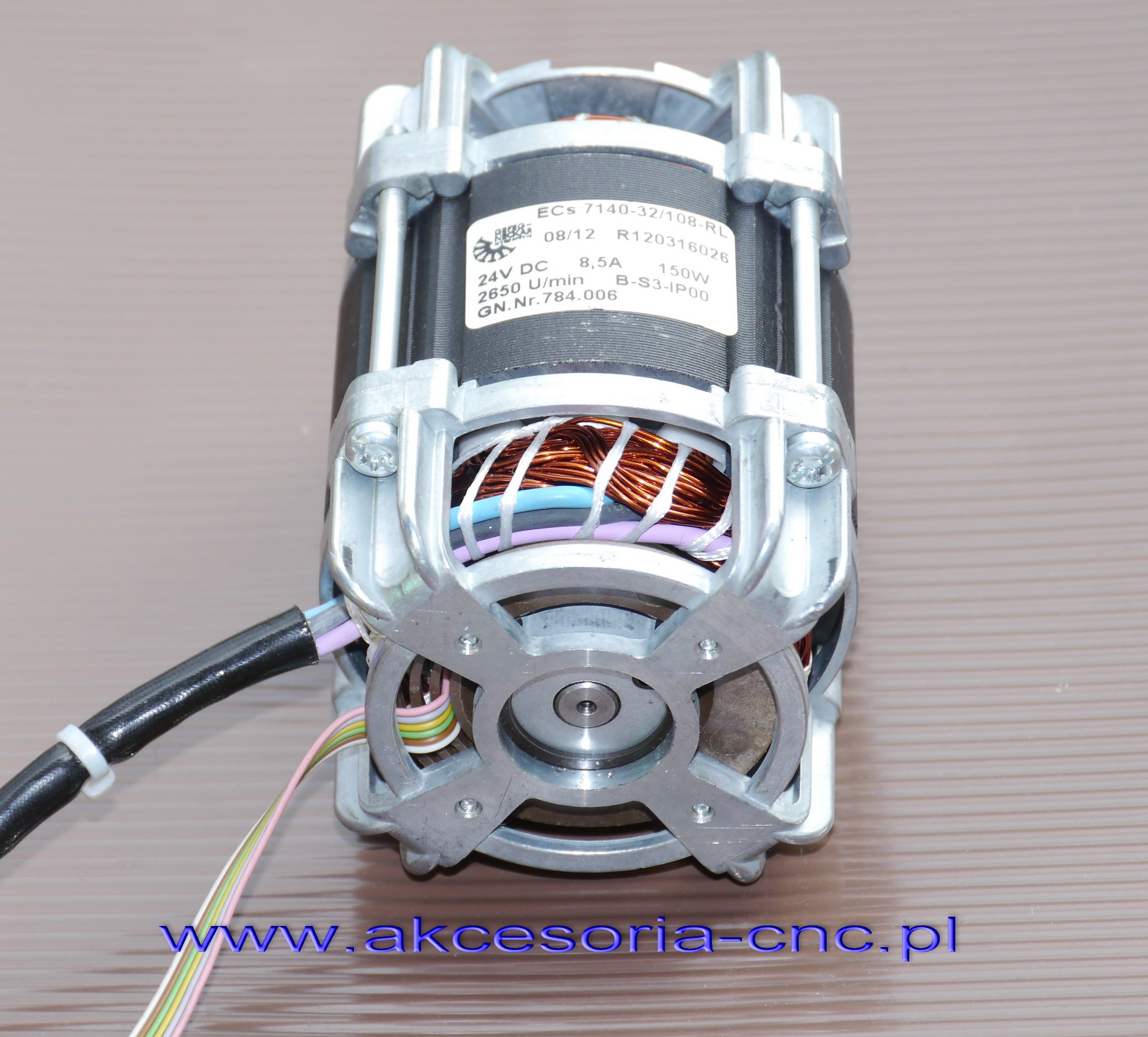

БЕСЩЕТОЧНЫЙ BLDC BRUSHLESS

двигатель

Gefeg-Neckar

производства немецкой

тип: ECs 7140-32/108RL

ВМЕСТЕ

С ВЫДЕЛЕННЫМ БЛОКОМ

ДВИГАТЕЛЬ БЕЗ-SZCZOTKOWEGO

BLD-120A

параметры двигателя:

• длина 100 мм
• ширина 70мм
• диаметр фланца 27
• на оси шестерня 11z fi 11.8 мм (возможность загрузить звездочки)
• крепежные отверстия М5, расстояние между 28mm
• вес 1.6 кг

электрические параметры:

• напряжение питания 24V
• непрерывный ток 8.5 А
• мощность 150 ВТ
• обороты 2650U/мин
• обороты без нагрузки 3000U/min
• сопротивление обмотки 0.4 ома
• крутящий момент прим. открытая
• время работы службы 20000h
• duty S1

ротор 4-полюсный, построенный на основе неодимовых магнитов

для контроля положения используются три датчики |Холла питание 5В.

для управления двигателем предлагаю : бюджетный driver доступен в комплекте с двигателем

параметры

• напряжение питания 12-30V
• непрерывный ток 8А
• для двигателей BLDC мощностью125W
• обороты - 20000rpm

позволяет:

-регулирование скорости -sv

-смена направления вращения -F/R

-вход enable - EN

-вход суппорт - BRK

-выход сигнализации ALM

задание скорости на 3 способами

• внутренний потенциометром

• внешним потенциометром
• сигналом PWM

-защита

• над току
• защита от перенапряжения

описание производителя

Quick Details

• Model Number: BLD-120A
• Motor Type: DC Motor
• Product: dc motor driver 24v
• Weight: 300g
• Voltage: DC12--30V
• Power: 125W
• Hall angle: 180 deg
• Color: Black
• Rated current: 8A
• Mateche мотор:120W
• Peak current: 16A

BLD120 dc motor driver 24v

Product Description

Features

♦ HALL angle: 120°/240°

♦ Multi-speed regulation modes

♦ Maximum input voltage: 30V

♦ Strong over-current self-protection function

♦ Smooth torque output speed within range of 0-20000rpm

♦ High efficient, slowly temperature rise and compact size

Driver interface and motor connection

• Terminals: Function
• СВ: 1.External potentiometer; 2.input analog Сигнал; 3.PWM pulse width.
• COM: Common port (0V reference level)
• Ф / Р: Motor rotation direction control(CW/CCW). High level input the motor will rotates clockwise, low level input or anticlockwise
• EN: High level input the motor stops, low level input or when EN and COM level is added or port suspension; the motor runs when are connected
• ALM: The circumstances; the level is 0V when malfunction occurs
• SPEED: Output pulse frequency сигнал(OC). The motor speed can be calculated through SPEED.

Function

Four Speed regulation modes

Bulit-in ,

the motor starts to run and accelerate.

Motor speed will decrease if anticlockwise.

When it gets to a limited position, the motor stops.
