КОМНАТНЫЙ ТЕРМОСТАТ РЕГУЛЯТОР ТЕМПЕРАТУРЫ TYGODNIOW

TERMOSTAT TYGODNIOWY

.

POKOJOWY REGULATOR  TEMPERATURY

.

BIAŁE PODŚWIETLENIE LCD

.

WYSOKA JAKOSC

Термостат служит для поддержания заданной температуры, оснащен подсветкой белого цвета ЖК-дисплей. Он имеет возможность разделить день на 6 временных периодов и установить отдельный температуры для каждого периода. Термостат имеет встроенный датчик температуры, но также имеет возможность подключения внешнего датчика.

.

Термостат имеет еженедельную программу позволяет устанавливать температуру в конфигурации 5 2 / 6 1 / 7 дней.

Parametry techniczne:

- Zakres wyświetlania temperatur z czujnika wbudowanego 0 do +50°C z rozdzielczością 0,1°C

- Zakres możliwego ustawienia temperatury z czujnika wbudowanego +5 do +95°C z rozdzielczością 0,5°C (możliwość ograniczenia w MENU górnego limitu w zakresie +35 do +95°C)

- Zakres wyświetlania temperatur z czujnika zewnętrznego -9,9 do +99,9°C z rozdzielczością 0,1°C

- Zakres możliwego ustawienia temperatury z czujnika zewnętrznego +5 do +95°C z rozdzielczością 0,5°C

- maksymalne obciążenie wyjścia 16A rezystancyjne lub 6A indukcyjne

Termostat może bezpośrednio sterować odbiornikami o napięciu 230V np. grzałki, pompy, zawory, regulatory termiczne na rozdzielaczu podłogówki czy grzejnikach itd...

Типичная схема подключения приемника на 230В (например, нагреватель или насос) показана рядом.

После использования реле мы можем управлять устройствами, требующими беспотенциального контакта,например котлы центрального отопления или ресиверы с другим напряжением, напр. 12 или 24 В...

.

Режим работы

Термостат может работать в одном из 3 режимов:

- IN, т.е. управляет отопительным устройством на основе встроенного датчика температуры

- OUT, т.е. управляет нагревательным устройством на основе внешнего датчика температуры

- ВСЕ, т.е. управляет отопительным прибором на основе встроенного датчика температуры авнешний датчик служит защитой, например. от перегрева пола.

W trybie IN oczywiście wyświetlana jest temperatura powietrza (po prawej stronie ekranu LCD) z wbudowanego czujnika, w trybie OUT wyświetlana jest temperatura z zewnętrznego czujnika natomiast w trybie ALL wyświetlana jest temperatura powietrza a sterownik traktuje czujnik zewnętrzny tylko jako zabezpieczenie przed przegrzaniem.

.

Po 20 sekundach nie dotykania żadnego przycisku podświetlenie LCD zgaśnie, by tylko włączyć podświetlenie wystarczy nacisnąć krótko jednocześnie przyciski w górę oraz w dół - podświetlenie załączy się na 20 sekund.

.

Tryb ręczny i automatyczny

Termostat może pracować w trybie ręcznym lub automatycznym. W celu zmiany trybu należy krótko nacisnąć przycisk MENU  .

.

W trybie automatycznym termostat realizuje program tygodniowy (na ekranie wtedy widnieje ikona trybu automatycznego) , natomiast w trybie ręcznym po prostu przyciskami góra/dół ustawiamy zadaną temperaturę i termostat utrzymuje ją bez względu na ustawiony wcześniej program tygodniowy.

.

Podczas pracy w trybie ręcznym po lewej stronie wyświetlacza wyświetlony jest ustawiony ręcznie próg temperatury a po prawej stronie wyświetlacza aktualnie odczytywana temperatura.

.

Podczas pracy w trybie automatycznym po prawej stronie wyświetlacza pokazywana jest aktualnie odczytywana temperatura a w lewej jego części co kilka sekund na zmianę wyświetlany jest czas oraz ustawiony próg temperatury (próg odpowiedni dla aktualnie trwającego okresu czasowego doby). Także na wyświetlaczu pokazywany jest dzień tygodnia (1-7) oraz aktualnie trwający okres doby (1 z sześciu).

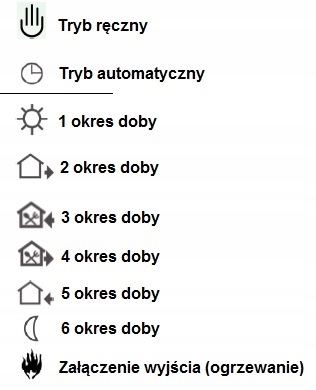

Описание отображаемых значков :

Настройка температуры и временных интервалов.

В течение суток мы можем установить 6 различных временных интервалов с независимыми температурами co позволяет отдельно устанавливать температуру, например, на ночь или в то время, когда нет дома в течение дня. Термостат позволяет установить одну из 3 характеристик дней в неделю:

- 5 2 т. е. одинаковые настройки в рабочие дни понедельник-пятница и отдельные настройки для субботы (и те же, что и суббота для воскресенья). С этой настройкой в рабочие дни (1-5) мы можем установить 6 различных периодов и в выходные дни (6 и 7) мы можем установить 2 различных периодов температуры,

- 6 1 т. е. одинаковые настройки в рабочие дни понедельник-пятница и суббота и отдельно настройки для воскресенья. С этой настройкой в дни 1-6 мы можем установить 6 различных периодов a в воскресенье (7 день) мы можем установить 2 различных температурных периодов,

- 7 т. е. одинаковые настройки для каждого дня недели. Каждый день делится на 6 температурных периодов.

,

Выбор характеристик осуществляется в меню администратора.

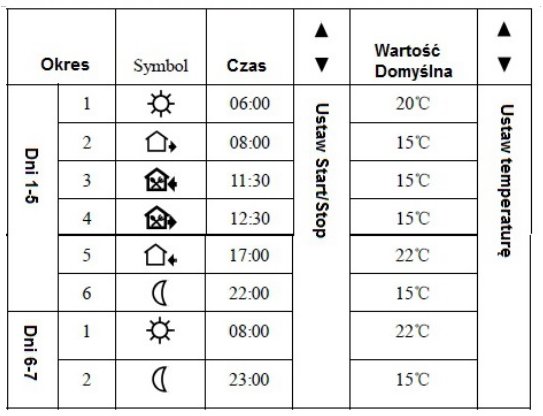

Это могут быть, например, настройки для характеристики 5 2 дней, как в следующей таблице :

После настройки параметров выходим из меню нажатием кнопки ON / OFF. Также, если во время настройки в меню в течение 30 секунд не будет нажата кнопка контроллер автоматически он выйдет из меню, запомнив все заданные параметры.

.

При таких настройках, как в приведенной выше таблице, в рабочие дни (т. е. дни 1-5) с 6 часов утра до 8 утра будет поддерживаться температура 20°C, затем с 8 до 17 будет поддерживаться температура 15°C, далее с 17 до 22 будет температура 22°C и на ночь с 22 до 6 часов следующего дня температура будет поддерживаться 15°C. В выходные дни, то есть суббота и воскресенье (дни 6 и 7) от часа С 8:00 до 23:00 будет поддерживаться температура 22°C и в остальное время поддерживаемая температура 15°С.

.

Заводской гистерезис встроенного датчика установлен на 1°C, что можно изменить, но необходимо помните, что чем меньше гистерезис, тем чаще будет переключаться контакт реле, что отражается на срок службы термостата, а также часто нагревательного устройства. Если у нас гистерезис 1°C и, например, установлен температура 22°C означает, что при падении температуры по крайней мере до 21°C (т. е. 22°C – 1 ° C гистерезис) будет включать нагревательный приемник и будет оставаться включенным до тех пор, покатемпература поднимется как минимум до 23°C (22°C 1 ° C гистерезиса), и в этот момент произойдет отключение нагревательный приемник. Его повторное включение произойдет, когда температура снова упадет, по крайней мере, до 21°С.

В комплект входят: термостат со встроенным датчиком, винты крепления, инструкция на английском языке,Руководство на польском языке (PDF).

.

Товар новый, по запросу.Счет-фактура с НДС.

.

За дополнительную плату вы можете приобрести дополнительныйвнешний датчик на кабеле длиной 3 м, который показан на фото ниже.

Oczywiście korzystając z zewnętrznego czujnika możemy termostat użyć do innych celów jak np. kontrola temperatury wody w bojlerze itp gdzie możemy także ustawić 6 różnych temperatur w ciągu doby.

.

Dane techniczne:

Zasilanie termostatu 230VAC

Maksymalne obciążenie przekaźnika: 16A rezystancyjne lub 6A indukcyjne

Czujnik wbudowany NTC 10Kom

Temperatura pracy sterownika -5C do +50C

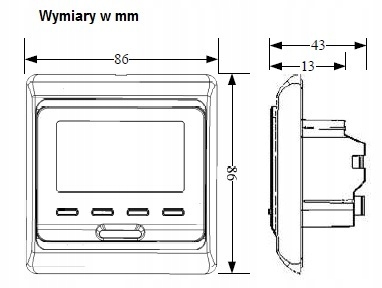

Wymiary 86*86mm

Waga sterownika około 0,2kg

.

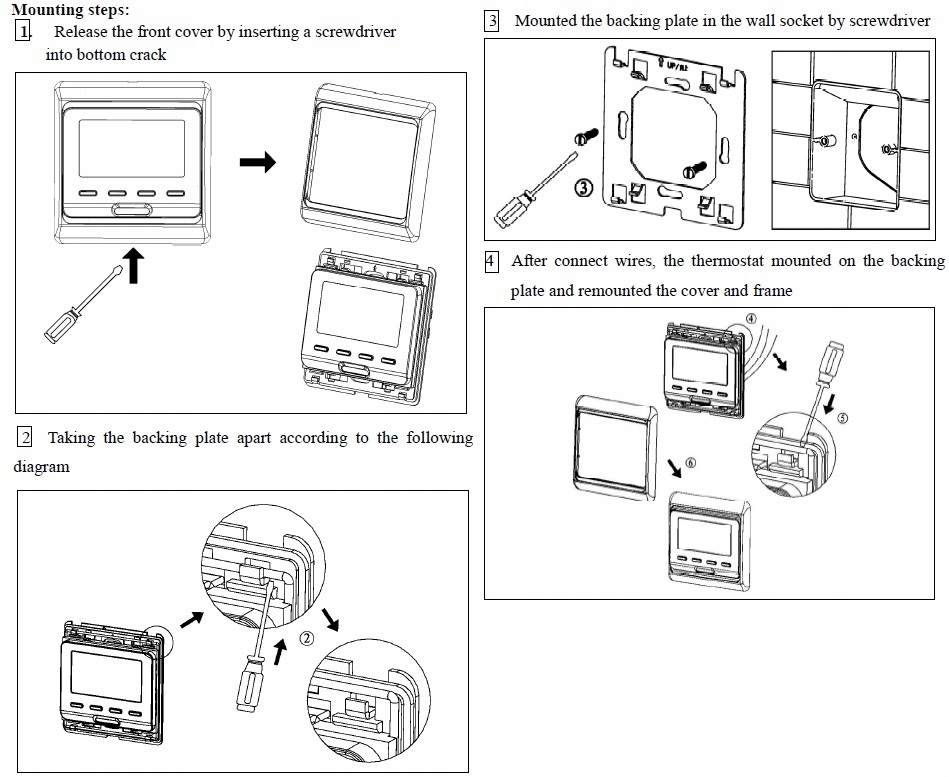

Montaż:

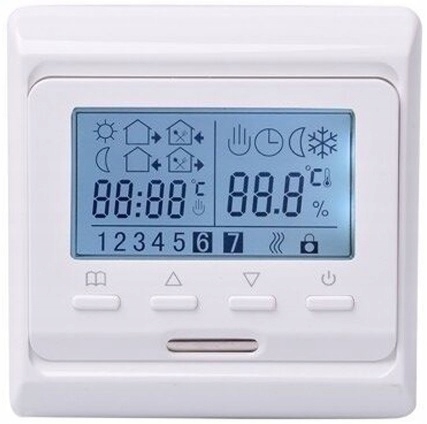

ГАЛЕРЕЯ ПРОДУКТА:

Термостат абсолютно новый.
