Состояние Новый
Счет-фактура Я выставляю счет-фактуру НДС
Вес с индивидуальной упаковкой 0.45 кг
name Счет-фактура
name Я выставляю счет-фактуру НДС
Количество 8866 штук
Рассчитайте примерную доставку
КОМПЛЕКТ ВКЛЮЧАЕТ В СЕБЯ ПОЛНЫЙ КОМПЛЕКТ
(0,25 кг смолы 0,1 кг отвердитель)
Crystalline 940 Литейная эпоксидная смола-это смола высшего качества, кристально чистая бесцветный, устойчивый к ультрафиолетовому излучению. Характеризуется относительно коротким временем отверждения, неощутимый температурный пик, низкая обрабатывающая усадка. Сама смола не имеет запаха и бесцветная, закаленная поверхность характеризуется очень высоким блеском. Очень просто система смешивания смолы с отвердителем в пропорциях смола:отвердитель 100:50 (по объему)

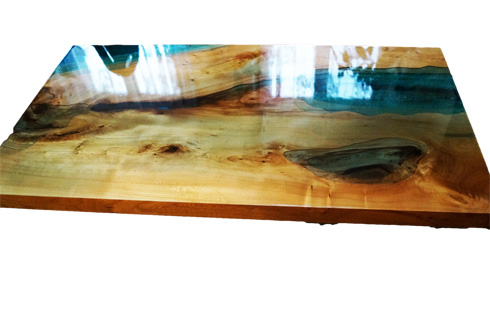

Żywica Crystalline 940 dzięki swoim właściwościom może być stosowana do wykonywania zarówno elementów grubościennych nawet do 10 cm (poprzez odlewanie) jak i cienko-powłokowych (poprzez nakładanie pędzlem). Znajduje zastosowanie wszędzie tam gdzie oczekujemy krystalicznie bezbarwnego odlewu lub powłoki posiadającej powierzchnię o wysokim połysku. Służy w modelarstwie, jubilerstwie w pracach plastycznych i artystycznych. Na bazie tej żywicy wykonuje się odlewy z zatopionymi elementami, wyroby jubilerskie, uzupełnia się naturalne braki w drewnie w połączeniu z pigmentami perłowymi, barwnikami, etc… Wykonuje się stoły i blaty posiadające powierzchnię na wysoki połysk. Żywica ta wraz z barwnikami idealnie nadaje się do wykonywania imitacji wody w makietach, dioramach, etc.. Żywica ta również wykorzystywana jest do tworzenia kompozycji z zatopionymi elementami w technologii 3D. Crystalline 940 dzięki swojej wysokiej twardości i odporności na UV stosowana jest jako zabezpieczenie powłokowe (lakier) do nakładania ręcznego na zabezpieczaną powierzchnię również w zastosowaniach zewnętrznych. Odlewy z tej żywicy można obrabiać mechanicznie, wiercić, szlifować, polerować. Ze względu na niski skurcz przetwórczy dokładnie odwzorowuje kształt formy. Dodatkowo za pomocą temperatury możliwe jest skracanie czasu utwardzania, tj. każde 10 stopni powyżej 25°C skraca czas utwardzania o połowę a każde kilka stopni mniej niż 25°C wydłuża czas utwardzania o kilka godzin.

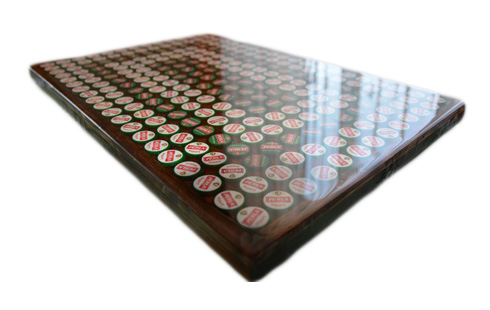

1. Первой задачей является изготовление деревянной столешницей с выемкой в котором мы сможем разместить бутылки, а затем залить их смолой. К этому послужила нам доска, клееный, świerkowa и еловые планки. При работах с деревом всегда нужно обратите внимание, что получение гладкой поверхности требует многократного namoczenia доски водой (например, за помощью обычной губки), а затем, после ее высыхания, шлифования наждачной бумагой.
2. После этих процедур docinamy под углом в 45 градусов боковые планки и приклеиваем их по краям к столешнице с помощью той же смолы, которую мы будем заливать обоймы, т. е.: Кристаллический 940. Для стабилизации и прижатия планок для стола используется струбцина, после 12 часов после приклеивания планок можно снять ściski и приступать к дальнейшим работам. Особое внимание следует обратить на то, чтобы между listewkami okalającymi и столешницей, а также между самими listewkami в углах, в месте секциях не оставить щелей, так как не может потом просачиваться смола, которую мы выбросим на столешницу. Если бы нам осталось, однако, щели просто такие же разгильдяи немного смолы и zakrapiamy в сомнительные местадля герметизации места соединения.
3. Следующей операцией является нанесение с помощью кисточки, цветной морилки, эта операция направлена на получение запланированного цветового эффекта, подбор цвета индивидуальным выбором. Можно также оставить сырого дерева по вашему вкусу. Необходимо тем не менее, обратите внимание, чтобы во время склеивания деревянных элементов смола не вытекала наружу, потому что сработает, как лак, и во время операции нанесения морилки место такие остаются не бесцветные и возможно, потребует потом zeszlifowania zacieku żywicznego.
4. Так, приготовленный столешница после высыхания морилки подходит для укладки крышек. В случае затопления более тяжелых элементов сразу после их укладки на поверхность столешницы, можно их заливка смолой, не боясь, что всплывет. К сожалению, в для бутылок, которые, во-первых легкий, во-вторых, после укладки создается под ними подушка подушка безопасности, и могут всплыть необходимо выполнение первого этапа, т. е. приклеивания крышек на поверхности столешницы. В нашем случае это было сделано через излияние на столешницу смолы Кристаллический 940 о толщина около 2мм, а затем и настоящие шапки, смола в данном случае сработала как клей и przymocuje их к основанию.
5. После 12 часов от в/в операции приступили к правильной заливки смолойвсей поверхности столешницы. Несколько слов о подготовке самой смолы. а) рекомендуется переработка смолы Кристаллический 940 при температуре не выше 20°C. Перед началом работ следует положить бутылку смолу в посуде с горячей водой. Вода в посуде должна быть теплой, в пределах 40°C, бутылку следует держать в теплой воде около 10-15 минут, так чтобы смола согрела в температуры около 30°C. это Действие приводит к тому, что смола становится реже и легче выходят из нее пузырьки воздуха. Процесс подогрева использовать только на небольших проектах, при заливки больших поверхностей не рекомендуется подогрева смолы. Сама смола не имеющий запаха и бесцветный и не требует специальных условий применения не менее, отвердитель имеет нежный запах аммиака, как и все отвердителей aminowe для эпоксидных смол. Во время работы необходимо носить защитную одежду, перчатки, очки, и т. д.. б) после нагрева, в зависимости от потребностей odważamy нужное количество смолы в чистую емкость, затем добавляем отвердитель в количестве (смола : отвердитель 100 : 50 – по объему или смола : отвердитель 100 : 42 – по весу), помня о соблюдением точных пропорций, затем смешиваем друг с другом оба компонента. Мы проводим перемешиваниелучше всего вручную, аккуратно, обращая внимание на то, чтобы не вводить в смесь слишком много воздуха. Рекомендуется применение правила трех чашек, чтобы иметь уверенность в том, что процесс смешивания был сделан правильно. Из-за долгого времени жизни все операции выполняем тщательно и медленно. c) смола, Кристаллический 940 в сочетании с отвердителем достаточно гладкая, чтобы доходило до процесса удаления воздуха, поэтому после смешивания смолы с отвердителем хорошо поставьте емкость на 15 минут в целях разрешения на автоматическое выбраться воздуха смеси.
6. Одним из наиболее важных действий перед заливкой столешницы очень точные выравнивание так, чтобы смола сама равномерно прокатилось по всей поверхности . После выполнения всех действий, связанных с подготовкой смолы (п. 5.) медленно заливаем помещения между kapslami, а затем весь столешница. В случае заливки пространственных элементов в столешницу, сделанную рекомендуется, чтобы толщина смолы выше предметов zatapianych была минут. 4-5 миллиметров. После погружения в воду смола самопроизвольно растекается по поверхности и одинаково poziomuje, возможно выполнение минимальных корректировки с помощью шпателя rozgarniając грубо смолу во все закоулки. Количество смолы следует подобрать таким образом, чтобы мягко было больше, чем сделано полости, это вызывает образованиемягкое мениска выпуклое, которое очень эстетично выглядит после высыхания смолы. Избыток, которая ścieknie по бокам столешницы может быть использована для распределения ее по краям боковых.
7. Последней операцией является очистка поверхности разлитой смолы, с помощью propanowego горелки, эту операцию мы выполняем быстрыми движениями ладоней по всей поверхности столешницы да чтобы расстояние наконечники огня находилась на расстоянии от поверхности смолы на 2-3 см. Проще говоря так, дуй горячим воздухом, а не пламенем. Эта операция имеет целью ликвидация (распад) возможных пузырьков воздуха вылезают из литья, которые wtłoczyliśmy для смолы во время процесса смешивания с отвердителем или во время самого заливки столешницы.
8. В зависимости от температуры окружающей среды, в которой будет наш столешница находился время отверждения колеблется в пределах 16-24 часа. После этого время мы получаем великолепную, блестящая поверхность столика, готового для использования. В случае появления на поверхности отливки zapruszeń в виде пыли и т. д. после 5-7 дней, т. е. после полный usieciowaniu смолы проводить шлифовальные работы с помощью пасты типа finish.
Хранить в сухом и прохладном месте в оригинальной закрытой пакеты.
Продукт может быть спроектирован без риска, при условии, что сохранены будут соответствующие меры предосторожности для химических веществ. Материалы неотвержденные следует держать подальше от продуктов и детей. Для защиты от брызг должны носить защитный костюм, перчатки, латексные или виниловые и защитные очки. Помещение, в котором проводится обработка, должно иметь хорошую вентиляцию. После каждой операции руки следует тщательно вымыть с мылом в теплой воде, а после мытья высушить одноразовым бумажным полотенцем.
