Неисправен программатор стиральная машина Whirlpool ремонт сам

Если вы попали на мой аукцион это значит, что у вас есть проблема с поврежденным программатором в стиральной машине Whirlpool, Bauknecht, Polar, Laden, Ignis.

В этих стиральных машинах часто происходит повреждение преобразователя, системы LNK304 ,резистор R020 22Ohm (или 33Ohm) и дросселя L003 0,47 mH (470uH). Благодаря моему комплекту возможным провести сэкономить несколько сотен золотых на сайте!

Реле времени были изготовлены в течение 3 компании. Сначала Bitron и Invensys, а затем Flextronics (заменил Invensys).

Программатор был использован во многих моделях стиральных машин Whirlpool AWE AWO AWD / например, AWE4316/p AWO/D41105/

Polar PTL 1000 Polar pfl 1019

стиральная машина с сушкой Whirpool AWZ414 и другие

и многих других, которых блок питания основан на микросхеме LNK304PN.

Ремкомплект состоит из:

- U002 - LNK304PN

- R020 - резистор нить 22 Ом, 33 Ом /3W (более мощный, чем оригинальный 2W)

- L003 - дроссель 0.47 mH (470µH)/0.5 A (лучше, чем оригинал, который имеет только 0.3 A)

- C022, C023 - 2 x конденсатор 4.7 мкф/400В 105° (low ESR, срок службы 5000 часов вместо 2000 как в оригинале)

- D029, D030 - 2 x диод 1N4007 (обозначение на диодах 1N4007)

- D006 - светодиод Стабилитрон 200 V (обозначение на диоде 3EZ200)

- RV07 - варистора fi 10mm (изначально слабее, только толщиной 7 мм)

- Руководство по ремонту.

Czy dam sobie radę z naprawą?

Naprawa nie wymaga szczególnych umiejętności, a z pewnością osoby, które korzystały z lutownicy dadzą sobie radę.

Do naprawy wymagana jest lutownica, jeśli nie masz własnej popytaj znajomych.

Czy zawsze udaje się naprawić programator?

W ponad 90% przypadków naprawa kończy się powodzeniem i programator pracuje normalnie.

Rozpoznanie uszkodzenia:

Jeśli pralka jest całkowitym trupem, po włączeniu nic się nie świeci możemy podejrzewać uszkodzenie programatora. Zazwyczaj uszkodzeniu ulega przetwornica LNK304, rezystor R020 oraz dławik L003. Czasami również diody D029, D030, D006 oraz warystor RV07. Zalecamy również wymianę kondensatorów elektrolitycznych na nasze, lepszej jakości, aby wydłużyć żywotność programatora.

Pamiętaj, żeby przed dostaniem się do programatora odłączyć zasilanie

Советы по ремонту:

• Программатор имеет защитную оболочку, которую следует удалить (очистить или, вмазаться паяльник).

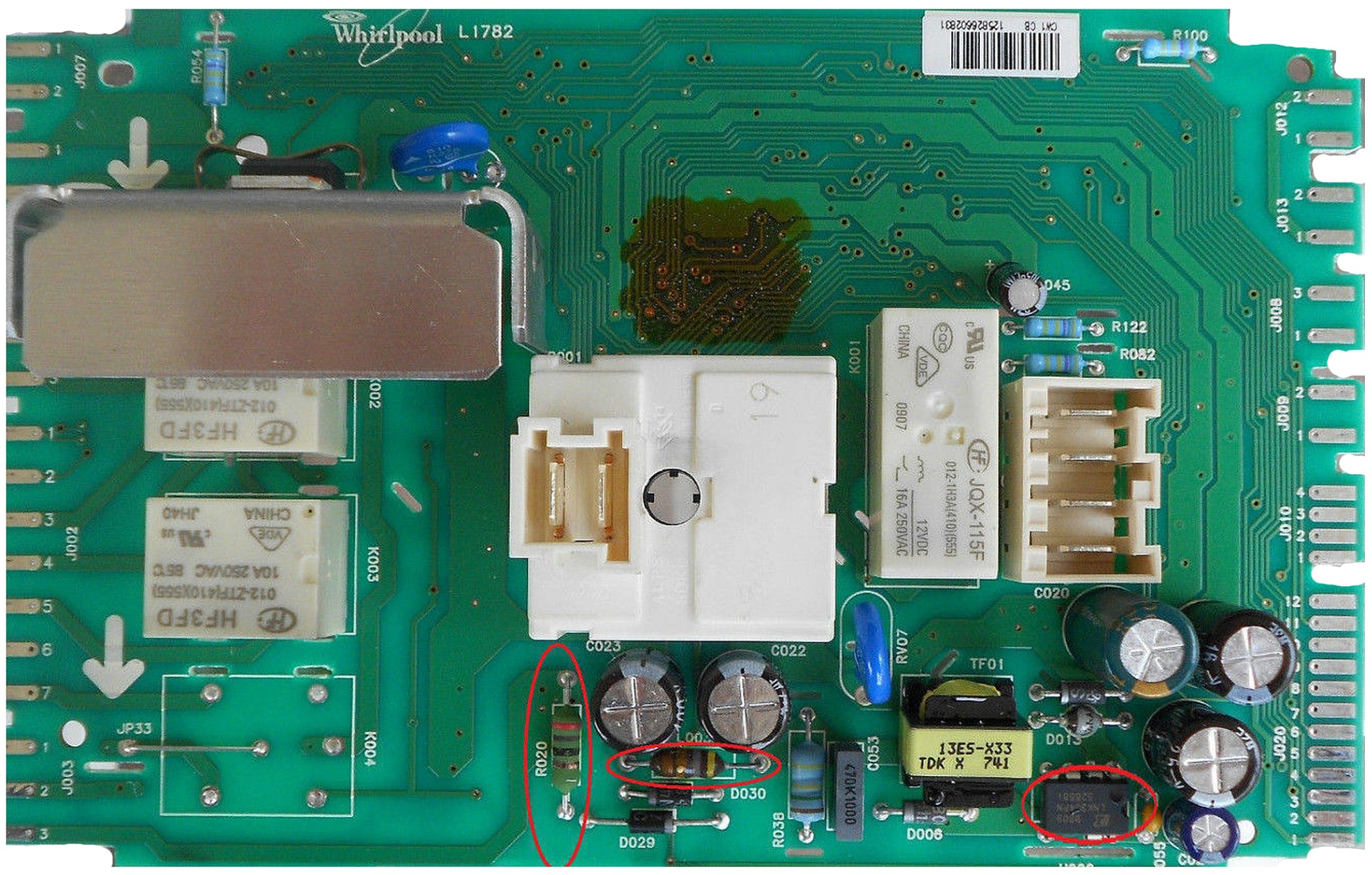

• Компоненты wlutowujemy в пластину в соответствии с прилагаемом рисунке. Примечание компоненты U002 LNK, все диоды и конденсаторы должны быть напаяют в нужном направлении. Ремешок на элемент, обозначающий полярность (вырез на U002 LNK304) должен быть направлен так, как показано на рисунке. Для резистора R022, дросселя L003 и warystora RV07 это не имеет значения.

• Проверка починил свой плитка обязательно выполняем в стиральной машине. Плитка имеет неизолированный источник питания. На плате присутствует высокое напряжение для жизни поражения электрическим током. Для проверки вне стиральная машина мы рекомендуем использовать трансформатора, дросселя.

• После ремонт очищаем программатор защищаем слоем лака uretanowego, мы можем в случае необходимости использовать лак для ногтей, защищая систему от попадания влаги.

• Если после ремонта стиральная машина "ожила", но не запускается, показывая ошибку F23, вероятно, причиной аварий было перенапряжение в сети, которые параллельно переднее питания стиральной машины и ее нагреватель - необходимо заменить нагревательный элемент на новый.
