TERMOMETR 8 KANAŁOWY Z WYŚWIETLACZEM LCD
.
Wysokiej jakości POLSKI produkt, fabryczna płytka drukowana, czytelny podświetlany wyświetlacz LCD, sterowanie mikroprocesorem.

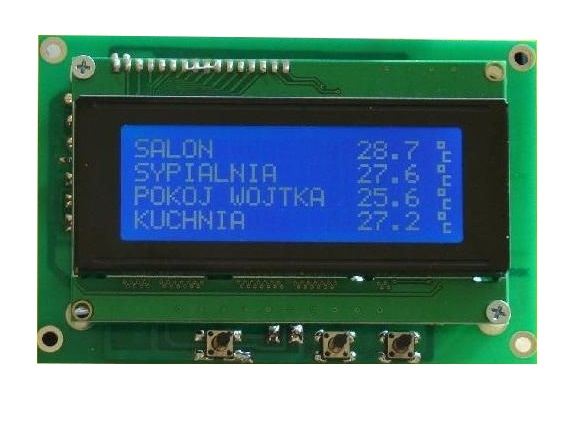

Możliwość nadania czujnikom własnych nazw, dla przykładu:
Termometr umożliwia odczyt jednocześnie 8 temperatur, wyświetlane są one na wyświetlaczu LCD. Zakres odczytywanych temperatur od -50 do +125 stopni C. Odświeżanie odczytów następuje co około sekundę (wszystkie temperatury jednocześnie). Czujnikami są popularne czujniki cyfrowe DS18B20 o rozdzielczości pomiaru 0,1C. Dopuszczalna temperatura pracy samego sterownika od 0 do +40C. Łatwy montaż termometru za pomocą otworów pod śruby 3mm w rogach płytki. Wyświetlacz jest podświetlany. Zasilanie napięciem 12VDC.
.
Tryby pracy.
Termometr może pracować w jednym z 3 trybów:

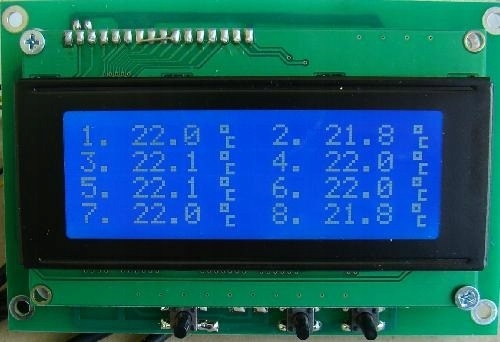

- tryb 2: czyli wyświetlanie naraz 8 temperatur z czujników. W tym trybie na ekranie LCD wyświetlane są jednocześnie wszystkie 8 temperatur jak na zdjęciu powyżej czyli nr czujnika i obok niego odpowiadająca mu temperatura,

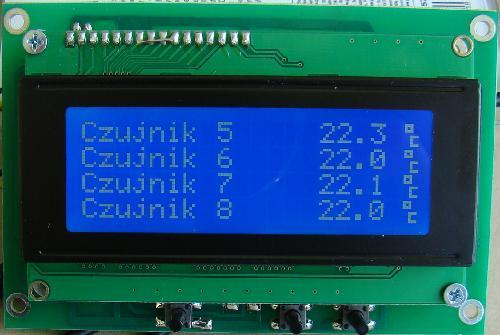

- tryb 1: czyli wyświetlanie naraz po 4 temperatury z czujników. Czyli wtedy sterownik okresowo wyświetlania temperatury z czujników nr 1 do 4 albo wyświetla z czujników nr 5 do 8. W tym trybie możemy nadać czujnikom własne nazwy (13 znaków dla każdego czujnika). Zmiana ekranów (wyświetlanie czujników 1 do 4 lub 5 do 8) odbywa się automatycznie co ustawiony przez użytkownika czas w zakresie co 1 do 180 sekund z krokiem co 1 sekundę.
- tryb 0: czyli wyświetlanie naraz po 4 temperatury z czujników. Czyli wtedy sterownik okresowo wyświetlania temperatury z czujników nr 1 do 4 albo wyświetla z czujników nr 5 do 8. W tym trybie możemy nadać czujnikom własne nazwy (13 znaków dla każdego czujnika). Zmiana ekranów (wyświetlanie czujników 1 do 4 lub 5 do 8) odbywa się ręcznie przez użytkownika poprzez naciśnięcie na 1 sekundę przycisku P3 lub analogicznie zwarcie wejścia IN. Wejście to umożliwia podłączenie zewnętrznego przycisku do przełączania ekranów. Nie wolno podawać żadnych napięć z zewnątrz na wejście IN! Jest to wejście zwierne bez napięciowe.
.
Podczas pracy w trybach 0 lub 1 czujnikom możemy nadać własne nazwy używając małych i dużych liter, cyfr jak i znaków specjalnych.
.
Opis każdego czujnika składa się z 13 znaków gdzie każdy może być małą / wielką literą, cyfrą, spacją czy znakiem specjalnym. Dokładnie sterownik korzysta z typowego komputerowego zestawu znaków ASCII od numeru 32 do 122 czyli jak w tabeli poniżej.
Funkcja termostatu.
Sterownik posiada także wyjście przekaźnikowe umożliwiające kontrolę temperatury na podstawie czujnika nr 1. Umożliwia to podłączenie urządzenia grzejącego lub chłodzącego i poprzez jego załączanie kontrolę temperatury. Przekaźnik posiada złącze opisane COM, NO i NC.
.

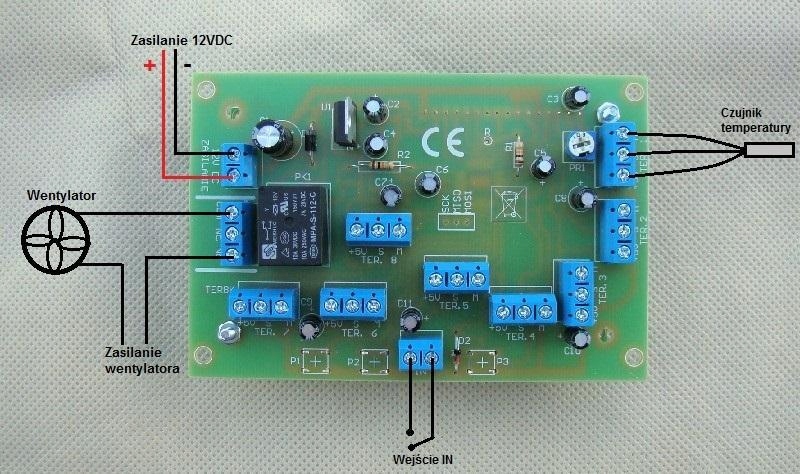

Możemy więc sterować urządzeniem chłodzącym np. wentylatorem podłączając go do pinów COM oraz NO i oczywiście do zasilania odpowiedniego dla wentylatora. Przekaźnik pracuje w trybie zwiernym bez napięciowym więc sam z siebie nie podaje żadnego napięcia. W takim przypadku wentylator podłączamy jak na rysunku poniżej. Termostat umożliwia ustawienie 2 progów temperatury : dolnego i górnego. W tym przypadku wentylator zostanie załączony gdy temperatura czujnika nr 1 wzrośnie do ustawionej w menu termostatu temperatury górnej a zostanie wyłączony gdy temperatura czujnika spadnie do temperatury dolnej. Różnica między górną a dolna zapewnia histerezę.
Zakres temperatur dolnej i górnej dla termostatu można ustawić od -40 do +120 stopni C z krokiem co 0,1 stopnia C. Porównywanie aktualnej temperatury czujnika nr 1 z ustawionym progiem przez użytkownika odbywa się co około 1 sekundę.

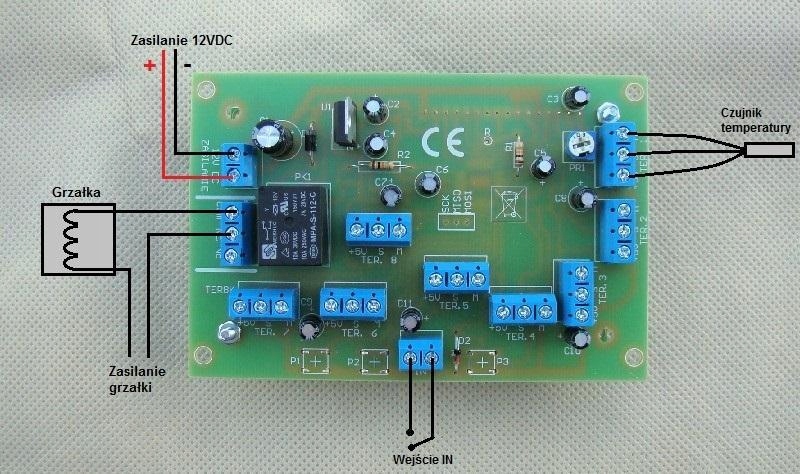

Możemy też sterować urządzeniem grzejącym np. grzałką. W takim wypadku wykorzystujemy piny COM oraz NC. W tym przypadku grzałka zostanie załączona gdy temperatura czujnika nr 1 obniży się do ustawionej w menu termostatu temperatury dolnej a zostanie wyłączona gdy wzrośnie do temperatury górnej. Poniżej schemat podłączenia odbiornika grzejącego.
Ustawienia progów temperatur jak i nazwy nadane czujnikom są pamiętane po odłączeniu zasilania sterownika.
.
Maksymalne obciążenie przekaźnika to 50V 3A. Jeśli chcemy sterować odbiornikiem na większe napięcie / prąd należy zastosować zewnętrzny przekaźnik. Oczywiście zawsze sam sterownik zasilamy z 12VDC.
.
Podłączenie.
Sterownik montujemy w suchym miejscu. Każdy czujnik temperatury jest na 3 żyłowym przewodzie. Z tyłu do 3 pinowych kostek podłączamy przewody czujników następująco:
1/ czarny przewód czujnika podłączamy do pinu „M”
2/ żółty podłączamy do pinu „S”
3/ czerwony podłączamy do pinu „+5V”
.
W razie potrzeby przewody czujników można przedłużyć do kilkudziesięciu metrów. Układając przewody należy kłaść je z dala od innych przewodów, szczególnie prądowych. W razie potrzeby zastosować ekranowany przewód.
.
W razie nie podłączonego czujnika jego temperatura po prostu nie będzie wyświetlana więc nie ma konieczności podłączania wszystkich 8 czujników. Zawsze w ostatniej kolejności należy po podłączeniu czujników podłączyć zasilanie 12VDC do złącza „+ - 12V” oczywiście zwracając uwagę na polaryzację napięcia. Po włączeniu zasilania należy delikatnie kręcąc potencjometrem PR1 ustawić kontrast wyświetlacza by wyświetlane parametry były odpowiednio czytelne.
Dane techniczne:
W komplecie jest : termometr, 1 czujnik cyfrowy DS18B20.
.
Towar jest fabrycznie nowy.
Można u nas dokupić na aukcjach dodatkowe czujniki jak i zasilacz 12V.
.
