СРЕДНИЙ СМЕСИТЕЛЬ С ДВОЙНЫМ БАЛАНСОМ ОДИН-3H

Oferuję Państwu mieszacz podwójnie zrównoważony firmy Mini Circuits Laboratories.

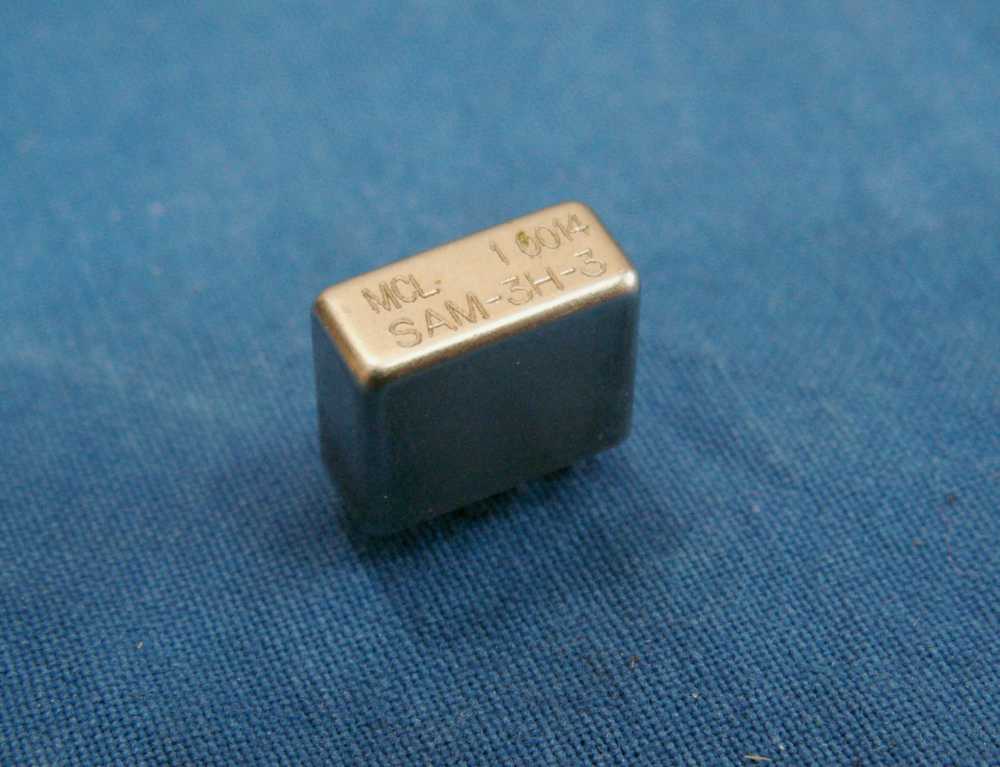

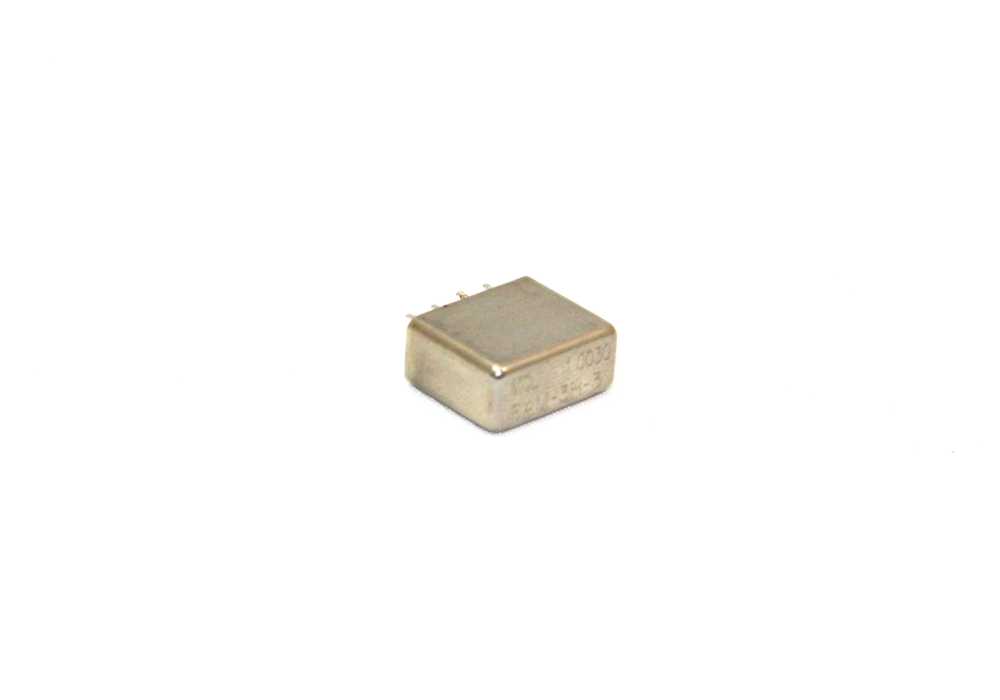

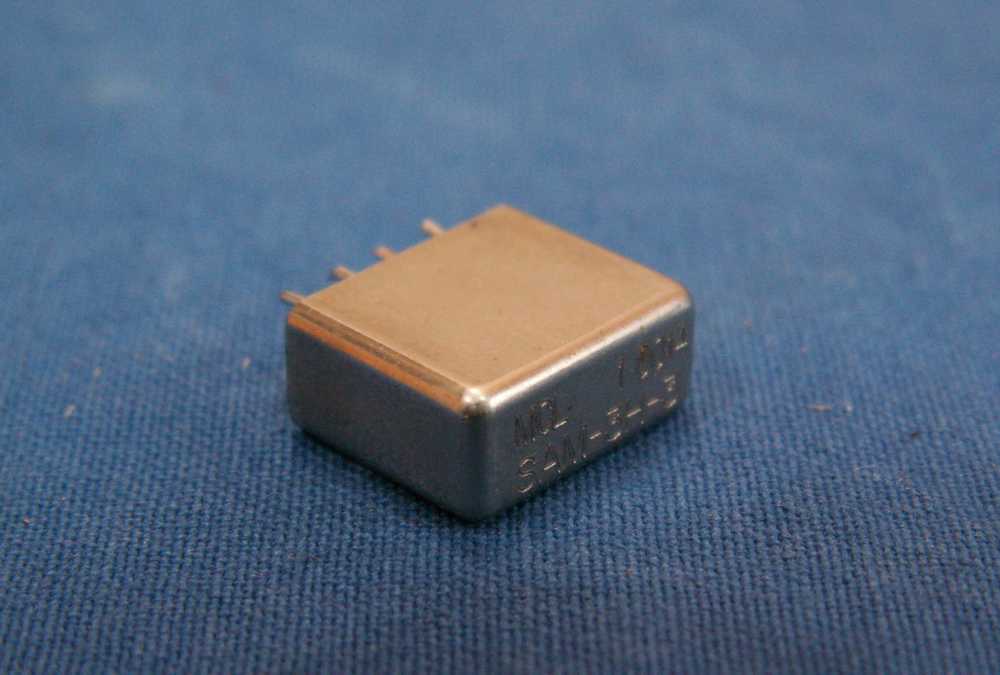

Mieszacz jest typy SAM-3H-3.

Jest to mieszacz średniego poziomu mocy, tzn. moc oscylatora lokalnego może wynosić maksymalnie 17dBm, a moc sygnału wejściowego 10dBm.

Mieszacz przeznaczony jest do pracy w paśmie 0,1-500MHz, przy częstotliwości wyjściowej (IF) 0-500MHz.

Mieszacz ma małe tłumienie przemiany, wynoszące 5dB, oraz dużą izolację wrót, wynoszącą średnio 50dB.

Reszta parametrów mieszacza tak jak dla mieszacza SAM-3 (TUTAJ 9,6MB).

Mieszacz SAM-3H był specjalnie zaprojektowany do obwodów wejściowych urządzeń krótkofalowych i posiada bardzo dobry współczynnik IP.

Stosowany był między innymi w niektórych typach odbiorników firmy Wattkins&Johnson.

Jako, że oferowany mieszacz posiada parametry elektryczne w większości zgodne z innymi mieszaczami niskopoziomowymi (oprócz poziomu heterodyny) myślę, ze można pokusić się o wykorzystanie go do poprawienia parametrów starszych typów urządzeń radiokomunikacyjnych.

Wylutowany z nowej płytki.

Udzielam gwarancji rozruchowej.
