Wzmacniacz antenowy FM / VHF APL-102 ekranowany 25 dB

Produkt polski

Wzmacniacz APL-102 przeznaczony jest do wzmacniania słabych sygnałów FM oraz VHF (Mux-8, DAB+). Zasilany napięciem 12 V DC.

• Możliwość montażu na zewnątrz
• Liczba wejść: 1
• Liczba wyjść: 1
• Pasmo pracy: 87 - 230 MHz
• Wzmocnienie maksymalne: 25 dB
• Maksymalny poziom sygnału wyjściowego: 97 dBμV

Wzmacniacz posiada impedancje wejścia/wyjścia 75 om, dlatego w przypadku stosowania anten o impedancji 300 om należy stosować symetryzator.

Wzmacniacz posiada certyfikat CE.

Wzmacniacz idealnie nadaje się do wzmocnienia sygnału w antenach VHF: Dipol 1, Dipol 4, Dipol 7, Dipol 11 oraz FM: Dipol 1 RUZ B, Dipol 1 RUZ B PM.

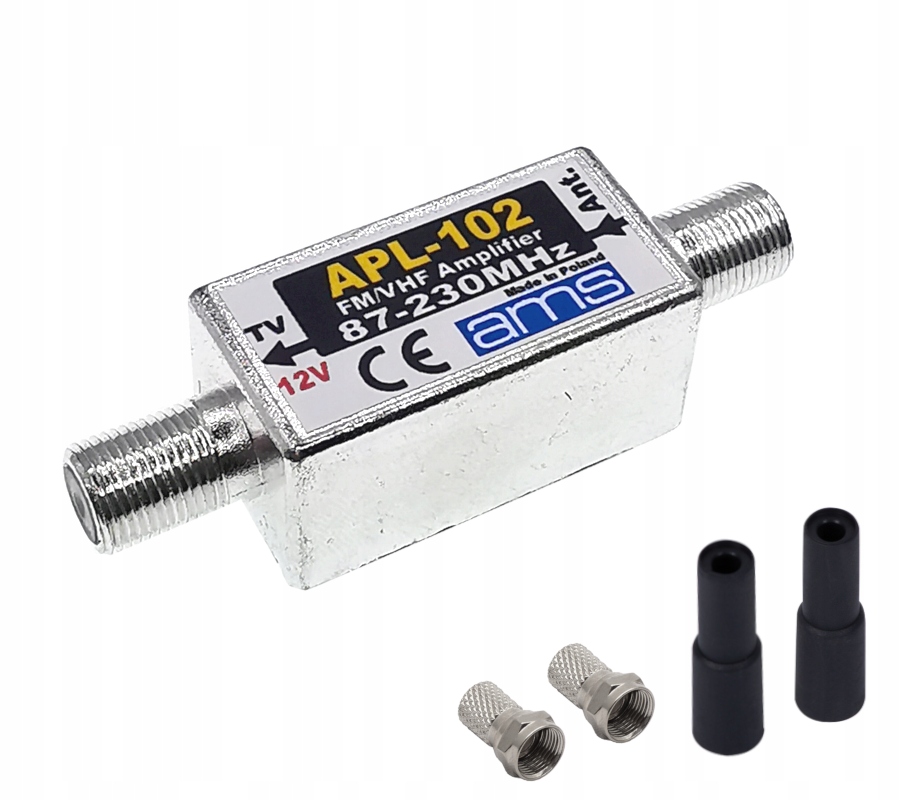

В комплекте две прокладки для разъемов и два разъема типа F.

Sposób podłączenia wzmacniacza APL-102 z wykorzystaniem złącz samokompresyjnych.

Schemat zastosowania wzmacniacza do anteny Dipol 7 na pasmo VHF (mux-8).

Схема применения усилителя для радиоантенны Диполь 1 РУз ПМ.

Schemat zastosowania wzmacniacza do anteny Dipol 7 na pasmo VHF (mux-8) połączonej z anteną Dipol Tri Digit na pasmo UHF za pomocą zwrotnicy.

Dane techniczne:

• Wejście:  F
• Wyjście: F
• Pasmo [MHz]: 87-230
• Wzmocnienie kanały [dB]: 25 +/-2
• Maxksymalny poziom wyjściowy [dBuV]: 97
• Szumy własne [dB]: <=3dB
• Impedancja we/wy [Ω]: 75
• Zasilanie [V]: 12
• Pobór prądu [mA]: 55
• Temperatura pracy [C]: -30...+50
