Oferuję Państwu płynnie przestrajany generator (VFO) pracujące w zakresie 27-45MHz.

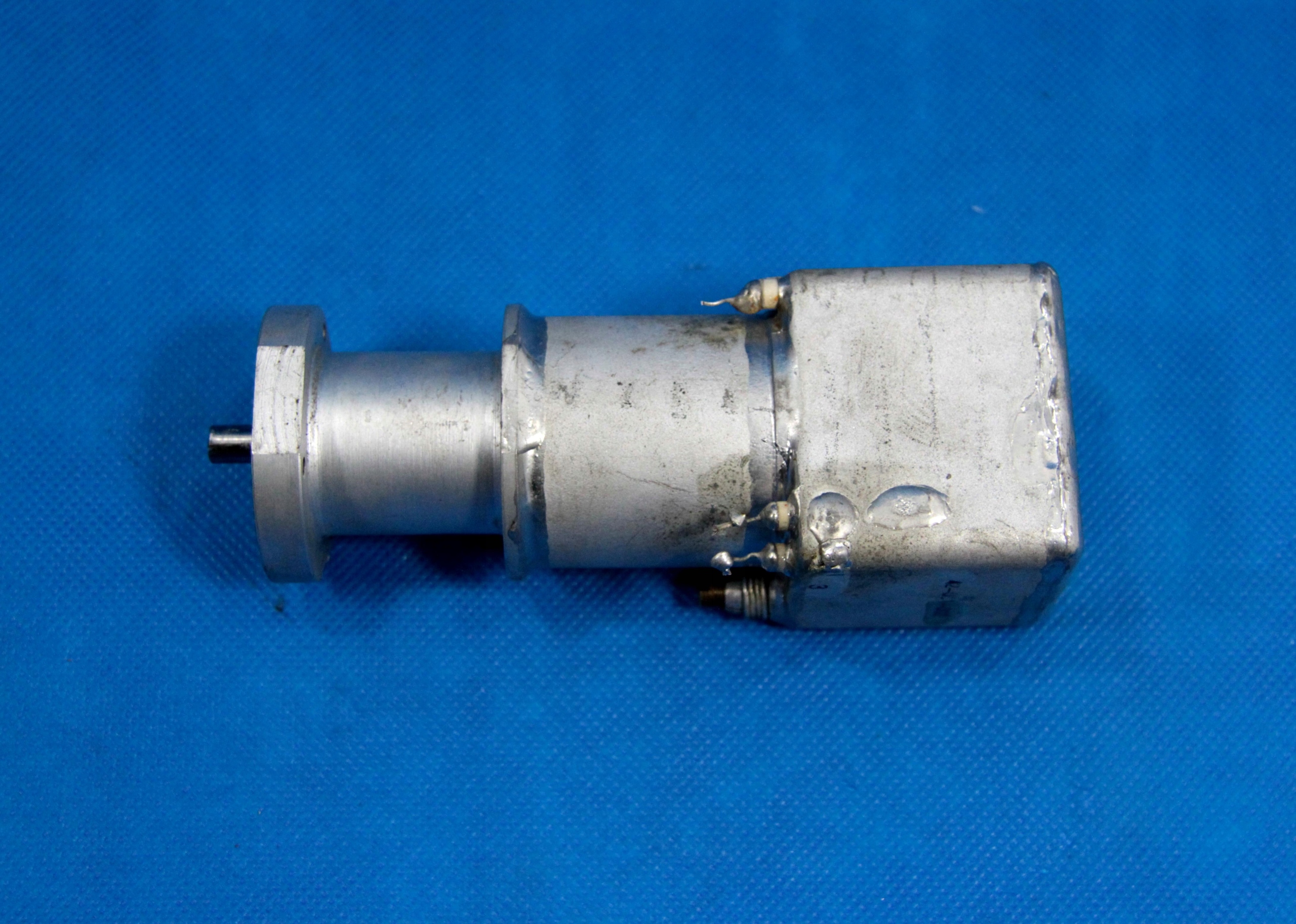

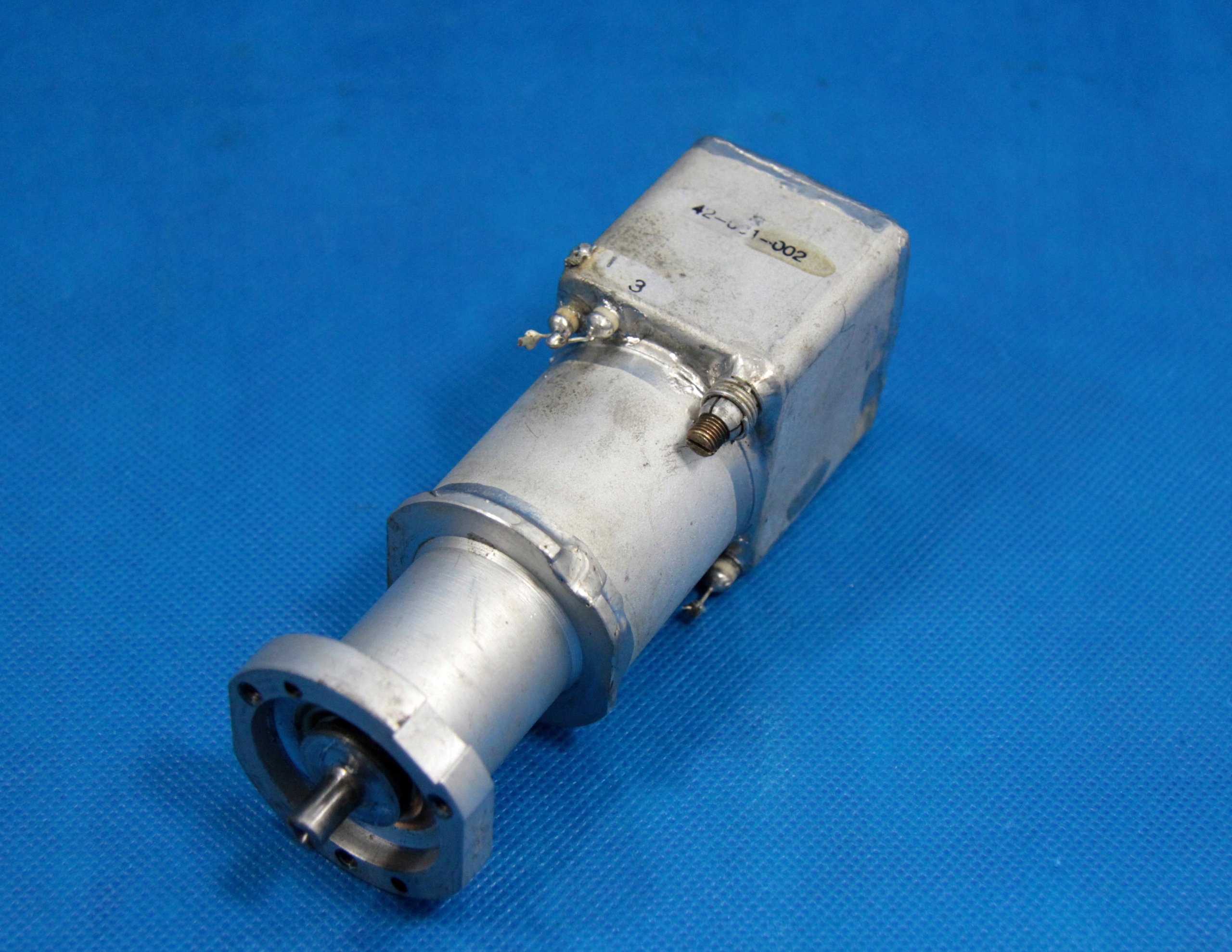

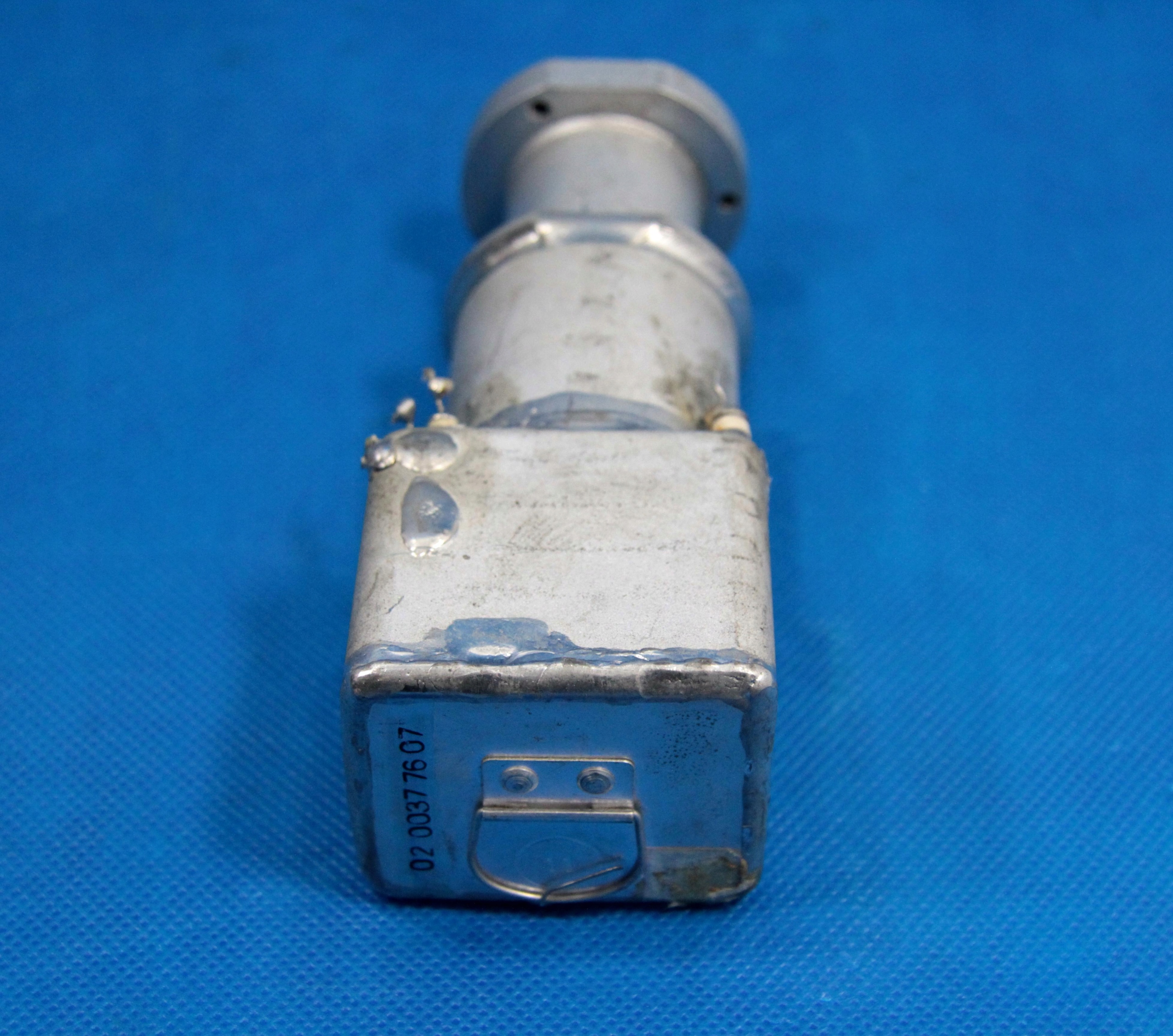

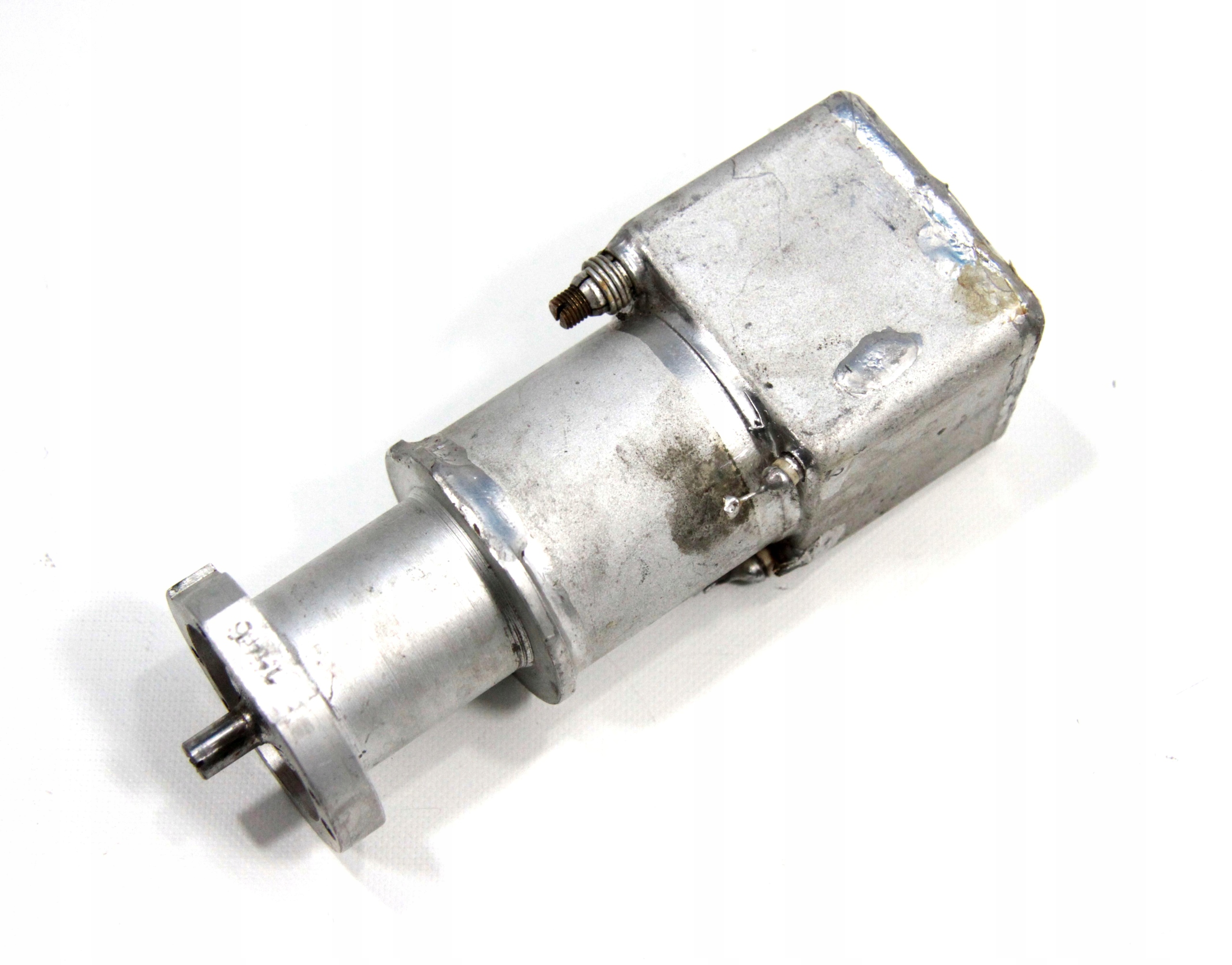

Generator wykonany jest w postaci hermetycznego bloku o wymiarach 14x5,5x4,5 cm.

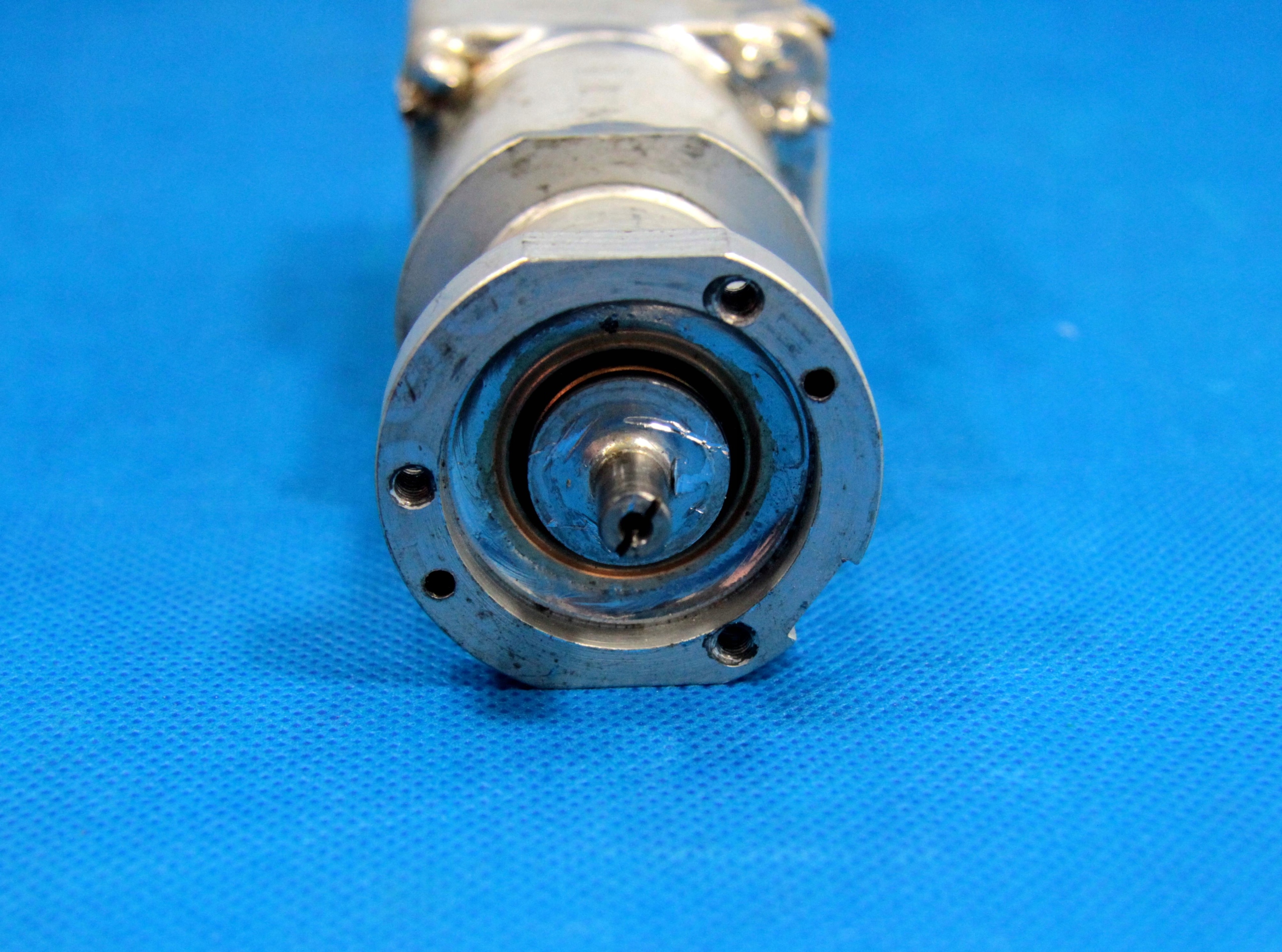

Średnica ośki generatora 7 mm.
Waga 600 g.
Przeznaczony był jako główny generator do radiostacji typu R-107.
Radiostacja przystosowana była do pracy w warunkach narażeń klimatycznych od -50º C do +60º C a także drgań.
Jest to praktycznie najstabilniejszy generator dostępny do zastosowań amatorskich.
Zakres częstotliwości wyjściowych generatora wynosi od 27-45MHz.
Układ posiada cewkę wykonaną na ceramice na której napylono srebrne uzwojenie, jednocześnie dobrano stop materiału z którego wykonany jest stator i rotor kondensatora przemiennego, także występuję zjawisko autostabilizacji.
Generator bardzo często stosowany był jako stabilne VFO w konstrukcjach radioamatorskich.
Oryginalnie generator wykorzystuję lampę i potrzebuję zasilania +1,35V oraz +60V.

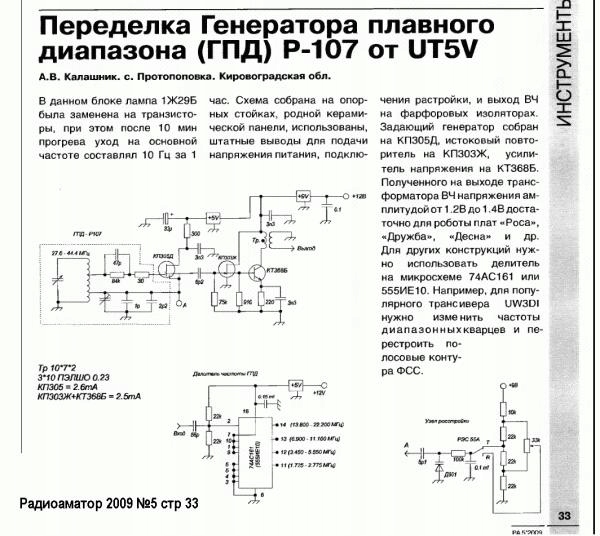

Jednak na jednym ze zdjęć umieszczamy schemat przeróbki polegającej na usunięciu istniejącego układu lampowego i zamianie go na układ na trzech tranzystorach (dwa polowe i jeden bipolarny).
Dzięki temu że cewka wraz z przestrajającym kondensatorem i elementami stabilizacji termicznej znajduję się w oddzielnym hermetycznym pojemniku przeróbka ta nie narusza stabilności generatora. Wg. autora dryft częstotliwości po 10 min od włączenia wynosi 10Hz w ciągu 1h.

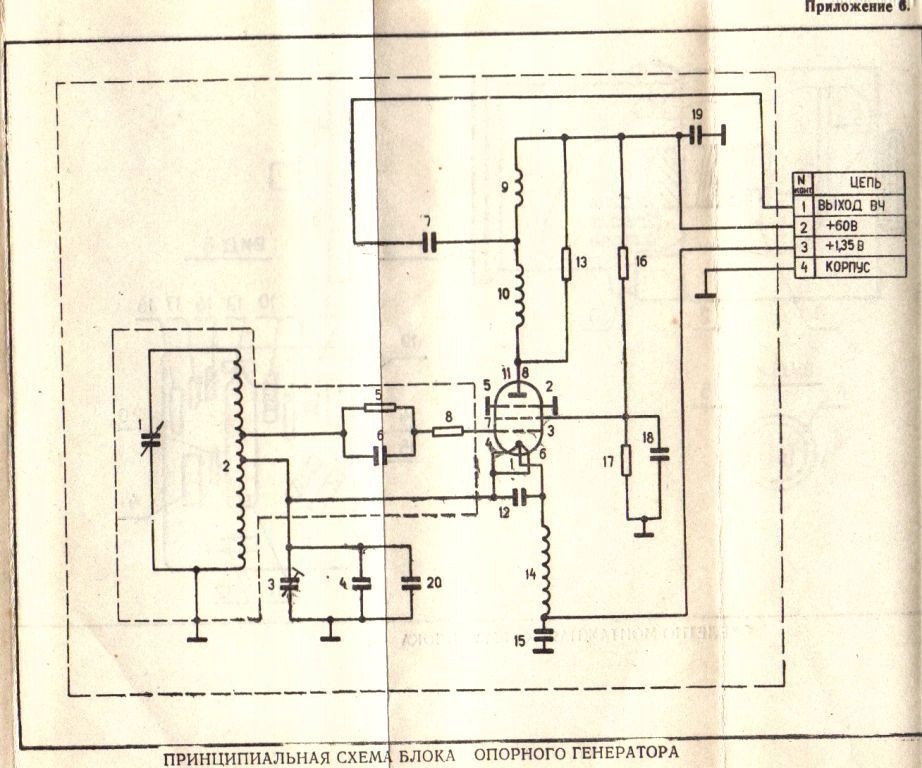

Na jednym ze skanów oryginalny schemat generatora w wersji lampowej.
Dzięki temu że generator ma bardzo wysoką sztywność konstrukcji i wykorzystywany był z mechaniczną skalą można wykonać do niego własną skalę mechaniczną, nie ma obawy że od drgań i udarów skala się "rozjedzie".
Generator jest w stanie b.db., udzielamy gwarancji rozruchowej.
