Реле оснащено двумя каналами (контактами) с выходом " NO " (

нормально открытый ) W

в комплекте с контактором вы получаете подставку благодаря чей

мы легко подключим реле к установке электрической энергии

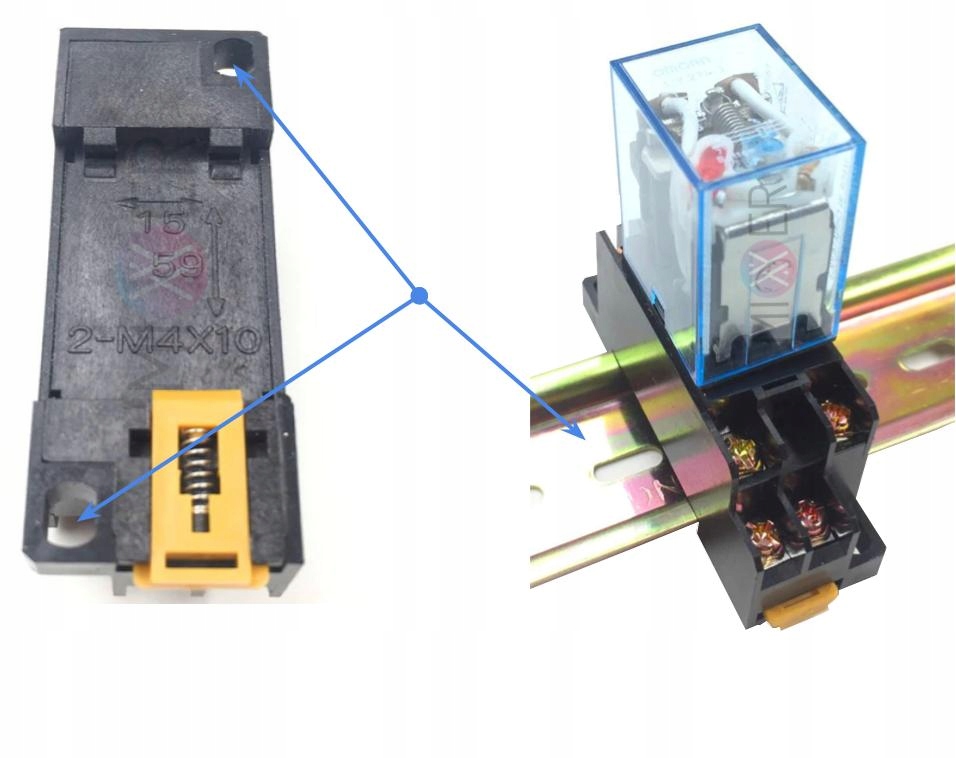

и мы установим его надежным и эстетичным способом для винтов или

рельс "DIN". Каждый канал разработан таким образом, чтобы мог

через него протекает ток 5А. есть возможность подключения контакты

мосты так, чтобы реле работало как одноканальный

который может течь ток 10А. Контактор имеет встроенный диод

благодаря которой мы будем знать когда катушка получает питание.

Технические Параметры

• Корпус: пластик
• Тип установки: винт или рельс TH35
• Класс защиты: IP20
• Напряжение питания катушки: 230V
• Количество Каналов: 2 каждый канал имеет контакт " NO " и " NC "
• Рабочий ток на один канал ( контакт ): 5А 1150В
• Рабочий ток на двух компактных каналах: 10A 2300W
• Напряжение контакта работы: от 1v до 250V

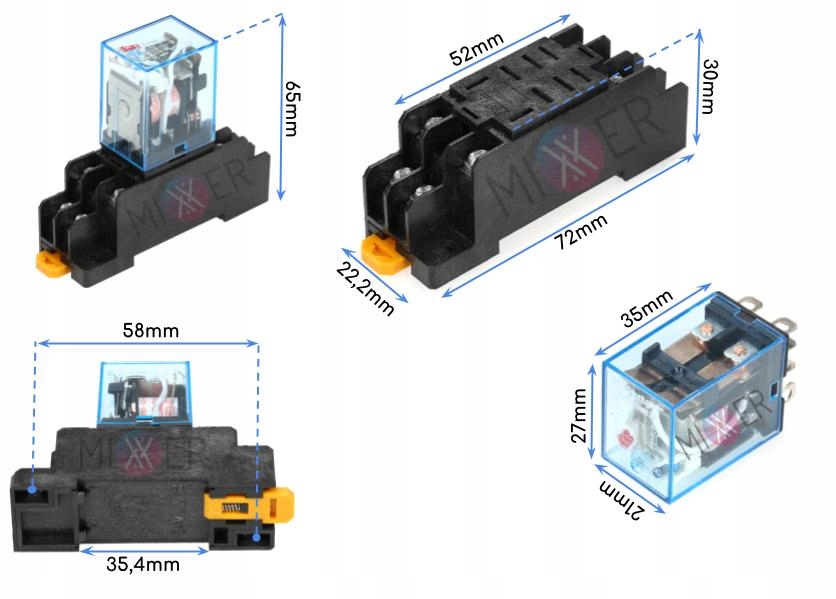

Размеры комплекта

• Общая длина комплекта: 72 мм
• Общая высота набора: 65 мм
• общая ширина набора: 22,2 мм

Размеры реле

• Высота: 35 мм
• Ширина: 21 мм
• Длина: 27 мм

Размеры подставки

• Высота: 30 мм
• Ширина: 22,2 мм
• Длина: 72 мм

Контактор оснащен катушкой переменного тока 230 В

Совершенство

• Хорошее соотношение цены и качества
• Два канала, которые можно подключить в один
• Эстетичный внешний вид
• Твердое исполнение
• Индикатор состояния контакты
• Легкая установка
• Подставка в комплекте

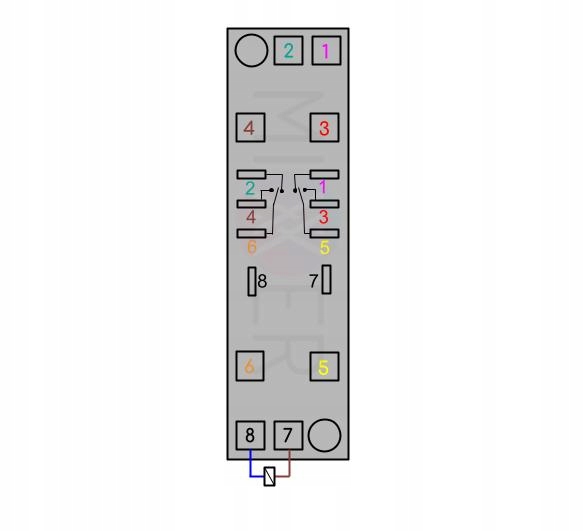

• (7 и 8): здесь мы подключаем питание к катушке контактора. Контактор имеет катушку на 230V AC.
• (5 и 6): здесь мы подключаем источник питания, которым будет управлять контактор. Мочь это будет любое напряжение от 0V до 250V. этим напряжением будет питаться приемник, который будет он управлял контактором.
• (3 и 4 ): нормально разомкнутый контакт “ NO“. Здесь появится напряжение, которое мы указали на контакты (5 и 6 ) после подачи напряжения 230 В на катушку, т. е. контакты (7 и 8 ).
• (1 и 2 ): нормально закрытый контакт “ NC". Он работает противоположно контактам (”NO " 3 и 4 ). То есть в тот момент, когда на катушку (7 и 8 ) у нас нет указанного напряжения, это на контактах (1 и 2 ) будет напряжение, которое было дано на контакты (5 и 6). Однако, если мы подаем напряжение на катушку ( 7 и 8 ) то на контакте ( 1 и 2 ) у нас не будет напряжения от контактов ( 5 и 6 ) .

Двухконтактное реле

Имеет два контакта “NO” и “NC” каждый из контактов он рассчитан на то, чтобы выдерживать ток до 5А. после того, как контакты соединены, мы получаем один контакт 10А.

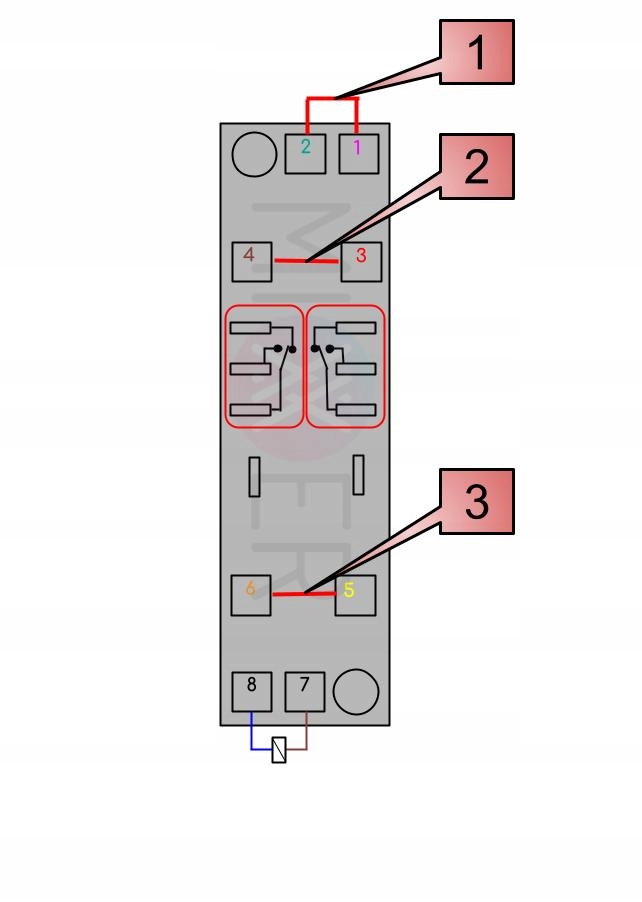

1. Мост на выходе контактов питания (1 и 2) вывода контактов питания (3 и 4 ) “ NO “

3. Перемычка на выходе контактов питания (3 и 4) “нет"

Соединение контактов между собой мостом:

• (5 и 6) и (3 и 4) создает нам реле с одним контактом “ NO “ 10А
• ( 5 и 6 ) и (1 и 2 ) создает нам реле с одним контактом "NC", которое выдерживает ток до 10А
