WIDEODOMOFON WiFi "BERNSTEIN" VDS-70RU

⭐ Aplikacja mobilna z menu w j. polskim - Tuya,

⭐ monitor z WiFi z ekranem LCD 7'',

⭐ otwieranie 2 wejść (furtka, brama),

⭐ solidna, metalowa obudowa kasety zewnętrznej,

⭐ podświetlany szyfrator + czytnik breloków (5 breloków w zestawie),

⭐ rozdzielczość kamery Full HD 1080 p.,

⭐ szeroki kąt widzenia kamery w poziomie /pionie 120º /60º.

MONITOR "BERNSTEIN" VDM-70RU

⭐ Sterowanie smartfonem

Darmowa aplikacja Tuya dostępna na platformy iOS i Android pozwala na:

• odbieranie połączeń przychodzących,
• podgląd obrazu otoczenia kamery zewnętrznej,
• zwalniania rygla i otwieranie bramy (zarówno po odebraniu połączenia jak i w trybie podglądu),
• ręczne zapisywanie zdjęć lub rejestrację filmów z rozmowy podglądu,
• wgląd w historię połączeń.

⭐ Regulacja parametrów

Monitor wyposażony jest w pokrętła regulacyjne umożliwiające dostosowanie głośności rozmowy, jasności oraz nasycenia obrazu.

⭐ Wybór melodii dzwonka

Używając przycisku znajdującego się nad pokrętłami, użytkownik może wybrać 1 z 16 dostępnych melodii gongu, a przesuwając przełącznik — zmienić jej głośność.

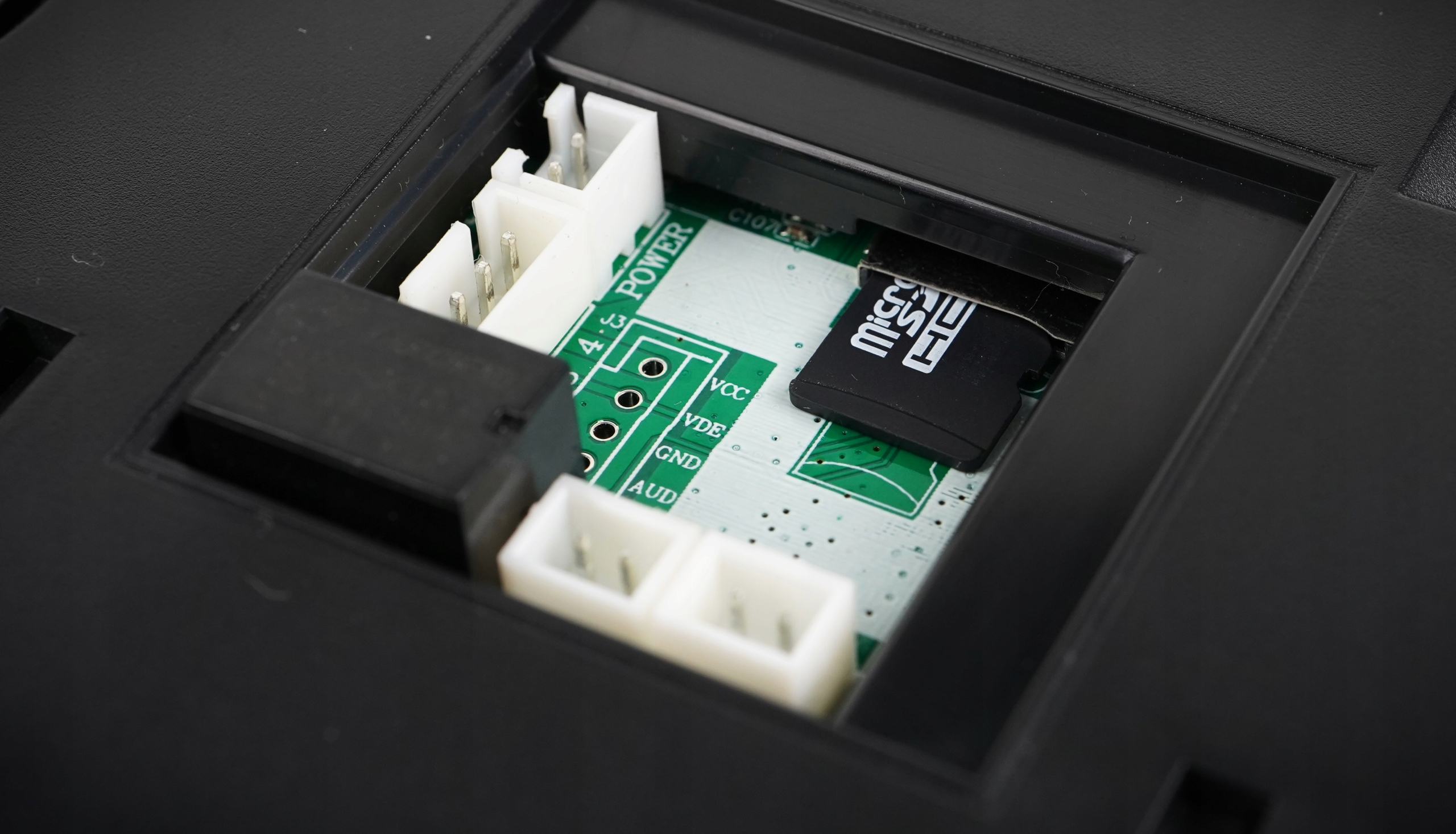

⭐ Pamięć obrazów

Monitor posiada slot kart SD, umożliwiający na instalację 128 GB karty pamięci, na której rejestrowane są obrazy osób odwiedzających (zapisując się automatycznie po naciśnięciu przycisku wywołania) lub obraz zarejestrowane po detekcji ruchu.

⭐ Podświetlane przyciski

1. Przycisk podglądu
2. Przycisk otwierania furtki (zwalniania rygla)
3. Przycisk otwierania bramy
4. Przycisk odbierania, prowadzenia rozmowy
5. Ustawienia monitora

⭐ Specyfikacja techniczna

• Napięcie zasilania: 12 V DC
• Parametry sygnału wideo: 1Vp-p 75 Ohm CCIR
• Minimalna ilość przewodów łączących: 4
• Ilość obsługiwanych wyjść: 2 - 1x: 12V DC 350mA, 1x: N.O. 1A/ DC 24V Max
• Czas aktywacji rygla/ bramy: 1-9s./ 1s.
• Pobór mocy - czuwanie / praca: 2W/ 9W
• Przekątna ekranu: 7”
• Typ ekranu: TFT-LCD
• Rozdzielczość ekranu: 1024 x 600 pikseli
• Ilość melodii gongu: 16
• Wbudowany moduł WiFi: Tak
• Interfejs komunikacji bezprzewodowej: IEEE 802.11 b/g/n
• Częstotliwość pracy: 2,4 GHz
• Maks. moc promieniowania: <5mW
• Współczynnik ochrony: IP20
• Slot kart (SD / micro SD): Tak (128 GB, Klasa 10)
• Temperaturowy zakres pracy: 0ºC ~ +40ºC
• Wymiary (W x SZ x G): 136 x 182 x 19 mm
• Waga netto: 310 g

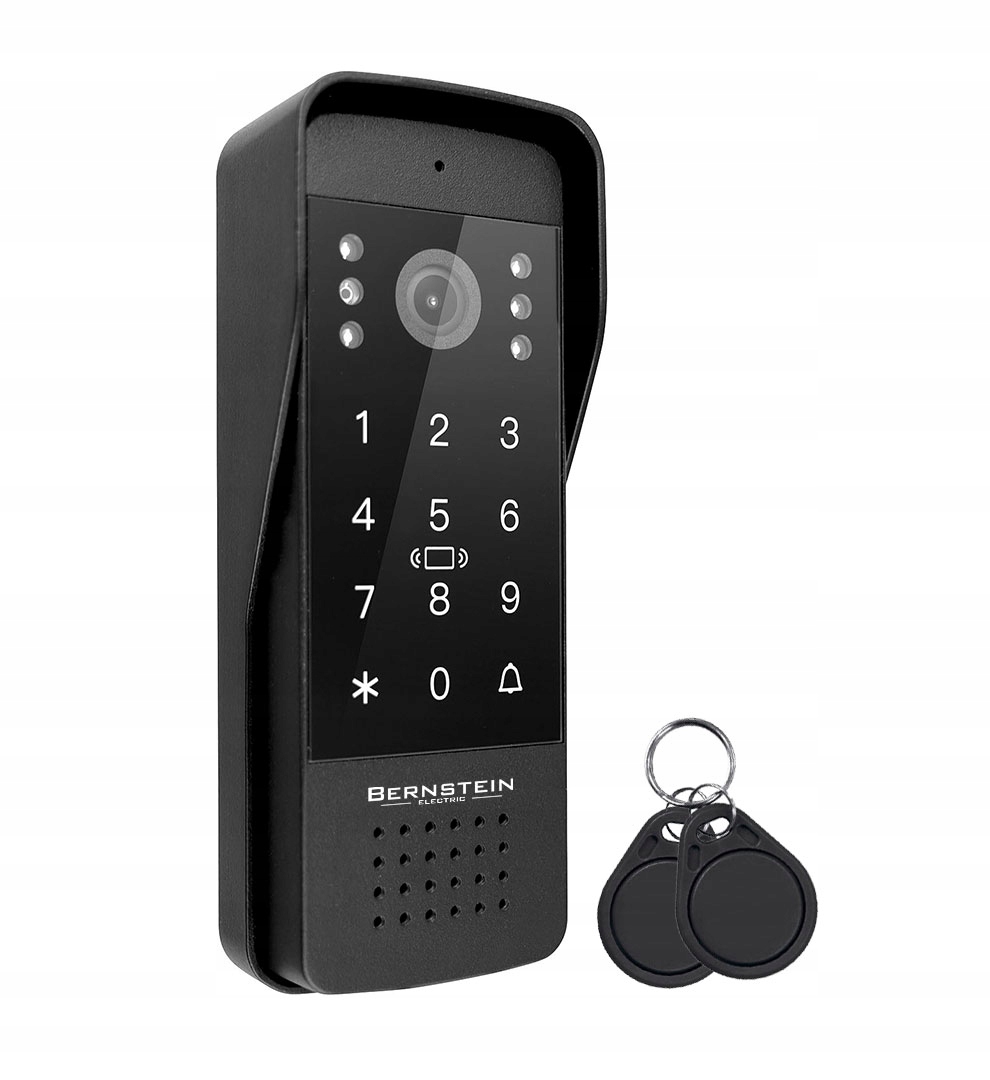

⭐ Wodoodporna kaseta z daszkiem

Kaseta zewnętrzna wykonana jest ze stopu aluminium i tworzywa sztucznego, odpornego na opady atmosferyczne dodatkowo zabezpieczony daszkiem.

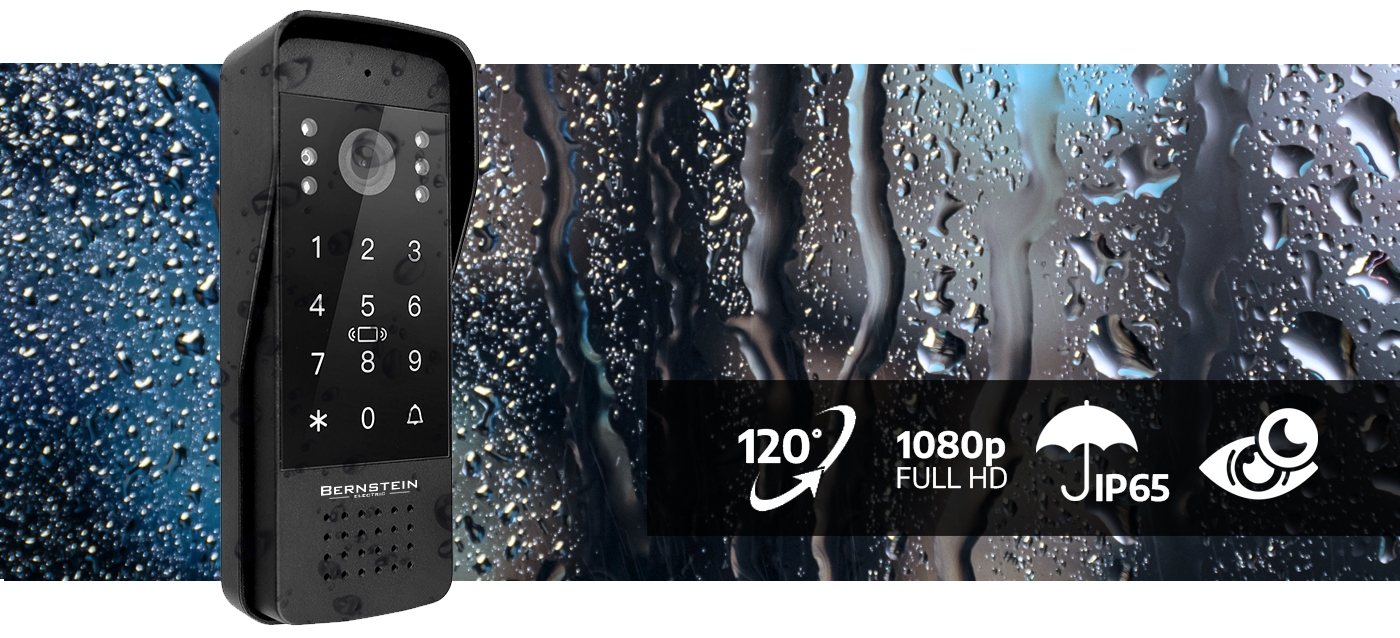

⭐ Szeroki kąt widzenia i jakość Full HD

Urządzenie posiada kamerę rejestrującą obraz w rozdzielczości Full HD 1080p. z obiektywem o polu widzenia 120º.

⭐ Oświetlenie nocne z czujnikiem zmierzchu

Dodatkowo kaseta  posiada oświetlenie nocne w postaci 5 białych diod LED oraz czujnik zmierzchowy aktywujący automatycznie diody przy niedostatecznym oświetleniu.

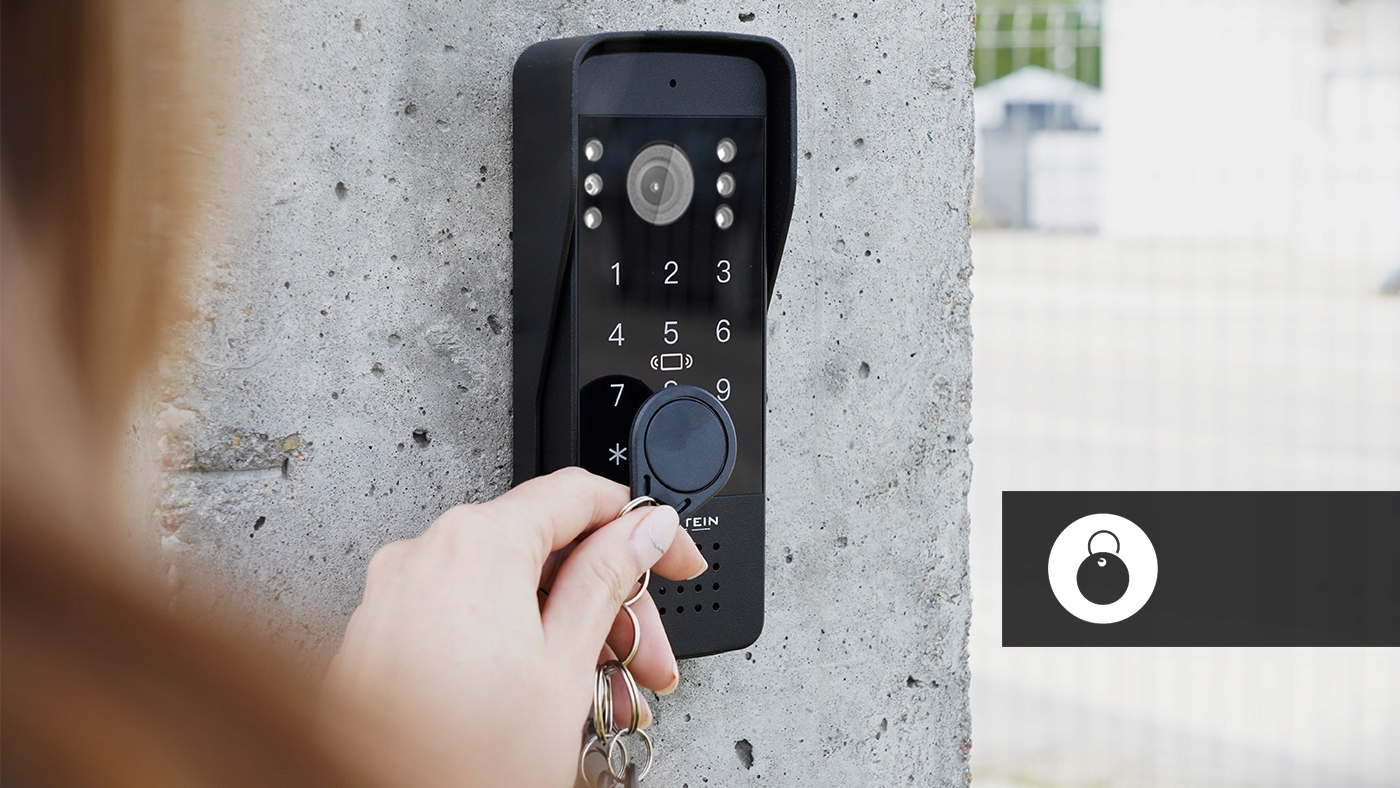

⭐ Czytnik breloków

Dzięki czytnikowi zbliżeniowemu istnieje możliwość otwarcia furtki za pomocą breloka. Do zestawu dołączonych jest 5 breloków użytkownika pracujących w standardzie Mifare 13,56 MHz.

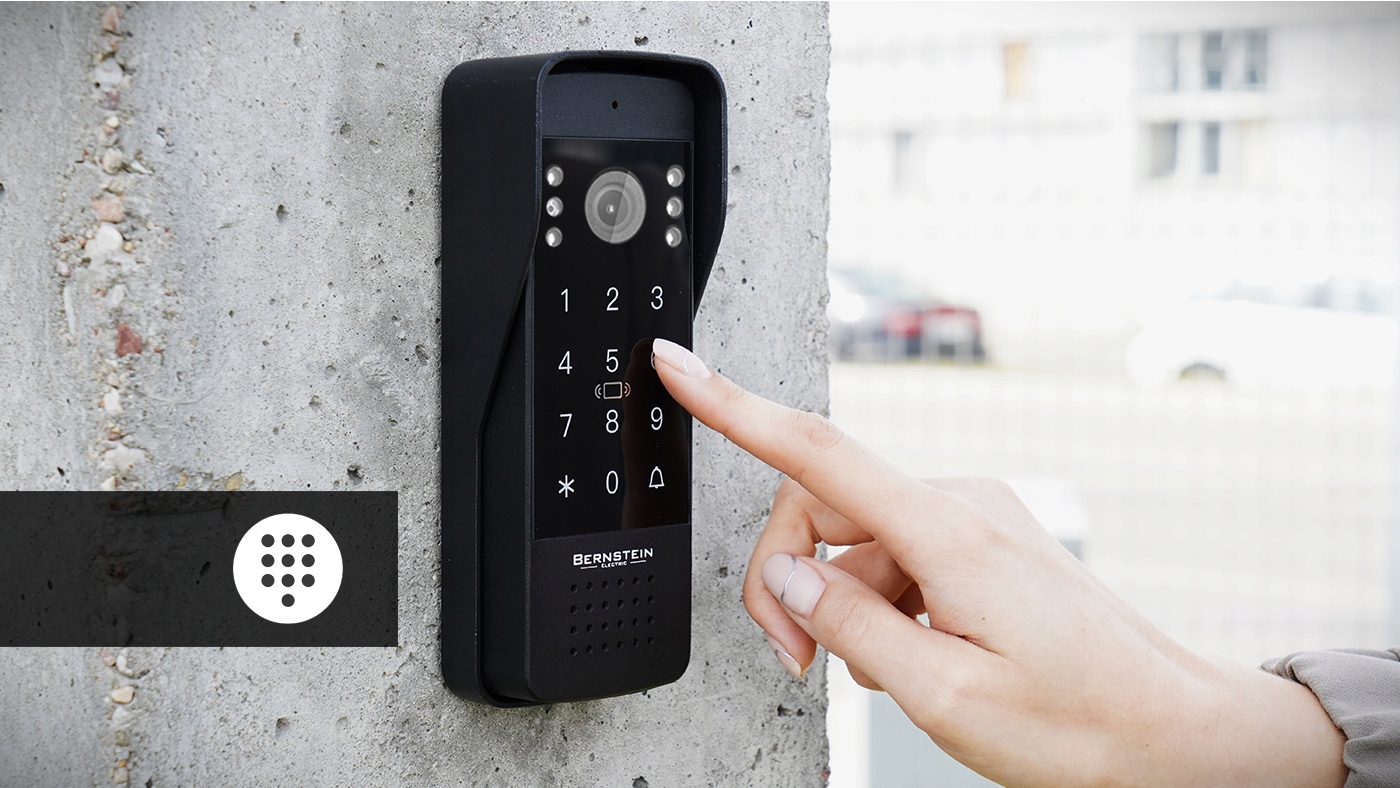

⭐ Podświetlany szyfrator

Duże podświetlane przyciski i szeroki rozstaw miedzy nimi umożliwia wygodne użytkowanie zamka szyfrowego. Dzięki takiemu rozwiązaniu nie występuje problem z równoczesnym naciskaniem kilku klawiszy.

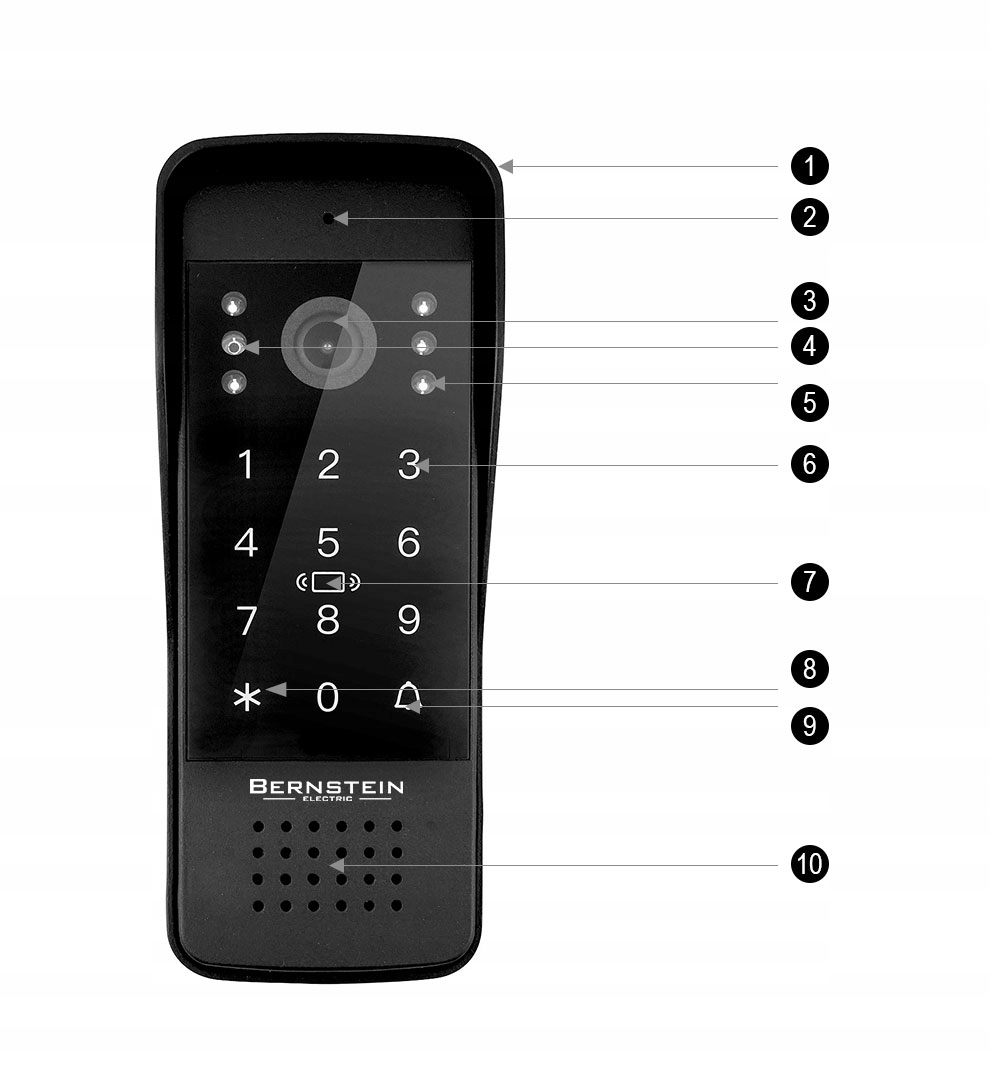

⭐ Budowa stacji bramowej

1. Daszek ochronny
2. Mikrofon
3. Oko kamery (Full HD 1080p.)
4. Czujnik zmierzchowy
5. Diody LED (światło białe)
6. Dotykowa klawiatura numeryczna
7. Czytnik zbliżeniowy
8. Przycisk potwierdzenia kodu
9. Przycisk wywołania
10. Głośnik

⭐ Specyfikacja techniczna

• Napięcie zasilania: 12 V DC
• Parametry sygnału wideo: 1Vp-p 75 Ohm CCIR
• Ilość przewodów łączących: 4
• Ilość obsługiwanych lokali: 1
• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC + konieczność podłączenia zasilacza do kasety
• Pobór mocy kasety zewnętrznej (czuwanie / praca): 0,5 W / 6 W
• Rozdzielczość obrazu: 2.0 Mpx (Full HD 1080 p.)
• Kąt widzenia kamery w poziomie /pionie: 120º /60º
• Typ przetwornika kamery: Kolor CMOS 1/4''
• Czas aktywacji rygla: 3 ~ 5 s
• Materiał obudowy: Stop aluminium, tworzywo sztuczne
• Sposób montażu kasety zewn.: Natynkowy
• Oświetlenie nocne: 5 diod LED (światło białe) z cz. zmierzchowym
• Czytnik zbliżeniowy: Mifare, 13,56 MHz
• Szyfrator: Tak, dotykowy (podświetlane klawisze)
• Współczynnik ochrony: IP65
• Temperaturowy zakres pracy kasety: -15ºC ~ +45ºC
• Wymiary kasety zewn. (W x SZ x G): 172 x 69 x 41 mm
• Waga netto kasety: 340 g

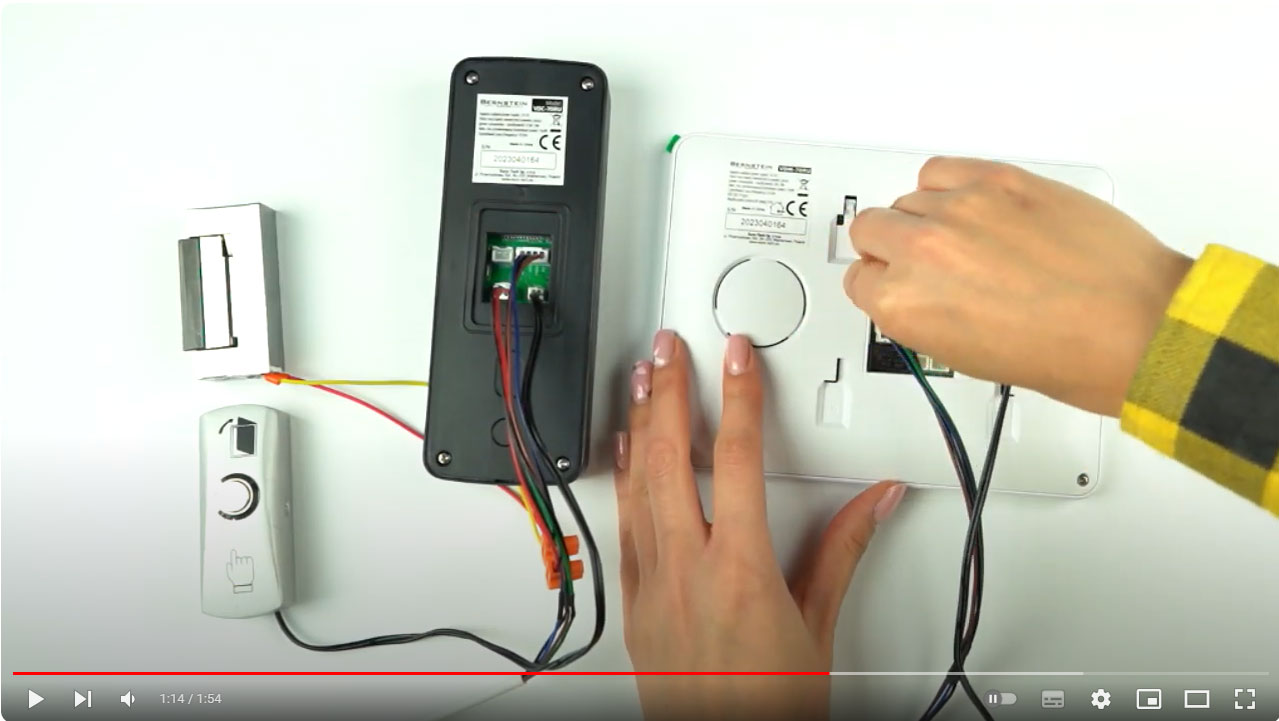

⭐ Wideoinstrukcja podłączenia i konfiguracji

-> Podłączenie zestawu

Przejdź: https://www.youtube.com/watch?v=ZvyjWALy9A0

-> Parowanie monitora z aplikacją

Przejdź: https://www.youtube.com/watch?v=ZdUDSXB13hI

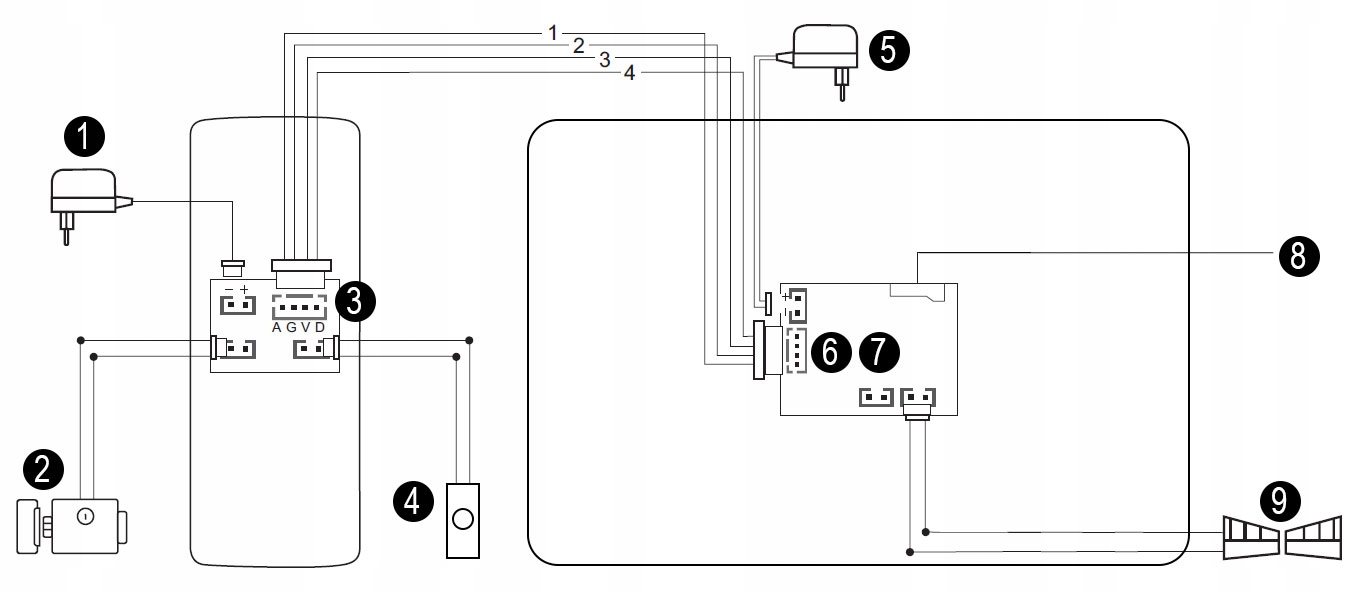

⭐ Schemat połączeń elektrycznych

Opis wtyków

1. Zasilanie stacji bramowej - DC 12V
2. Elektrozaczep
3. Gniazdo podłączenia monitora (A - audio, G - uziemienie, V - video, D - zasilanie)
4. Przycisk opuszczenia posesji
5. Zasilanie monitora - DC 12V
6. Gniazdo podłączenia kasety (A - audio, G - uziemienie, V - video, D - zasilanie)
7. Wyjście 1 (Furtka) - niewykorzystywane w zestawie ze stacją bramową VDC-70RU
8. Slot karty SD
9. Napęd bramy wjazdowej

⭐ Zawartość zestawu

• 1x monitor VDS-70RU
• 1x kaseta zewnętrzna z daszkiem VDA-70RU
• 2x zasilacz sieciowy
• 1x zestaw akcesoriów montażowych do monitora
• 1x zestaw akcesoriów montażowych do kasety zewnętrznej
• 5x brelok użytkownika
• instrukcja obsługi w j. polskim

⭐ Najczęściej zadawane pytania

⭐ Czy aplikacja mobilna działa wyłącznie w sieci lokalnej, czy z każdego miejsca na świecie?

Monitor wideodomofonu posiada wbudowany moduł WiFi, który łączy się z routerem w sieci lokalnej. Natomiast aplikacja mobilna działa z dowolnego miejscu na ziemi, warunkiem jest dostęp telefonu do Internetu.

⭐ Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2
• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

⭐ Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

⭐ Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

⭐ Czy mogę dokupić dodatkowe pastylki / breloki i karty?

Do urządzenia można dodać dodatkowe breloki i karty. Aktywacja kolejnych breloków i kart jest bardzo prosta. Wykorzystujemy do tego breloki programujące: ADD (dodawanie), DELETE (usuwanie).

⭐ Czy mogę zastosować zasilacz na szynę DIN?

Tak, zalecany zasilacz powinien charakteryzować się napięciem DC 12V oraz mocą nie mniejsza niż 2,5A.

⭐ Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, ponieważ dodatkowo zasilamy kasetę zewnętrzną (zasilanie rygla jest z kasety zewnętrznej).

⭐ Jaki elektrozaczep powinien zostać zastosowany do tego zestawu wideodomofonu?

Zestaw prawidłowo działa z elektrozaczepem niskoprądowym, symetryczny, uniwersalny, bez pamięci. Np. RE-31G2, RE-32G2.
