Tester pojemności ogniw ZB2L3 v2.3

• Miernik - tester pojemności ZB2L3 v2.3 Zeast umożliwia sprawdzenie pojemności akumulatorów takich jak:
• Ni-Mh, Ni-Cd, Li-Ion, Li-Pol, Li-Fe, Pb,
• i innych od napięcia 1V do 15V.

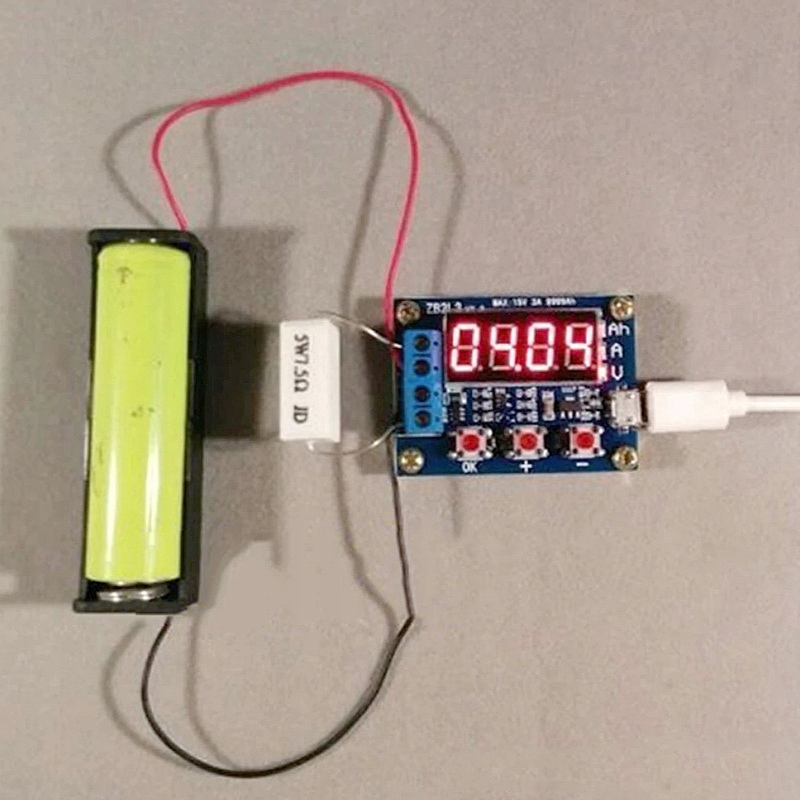

• W celu uruchomienia testu podłączamy rezystor do złącz "R"
• (w zależności od potrzeby rezystory łączymy szeregowo lub równolegle),
• Do złącz IN+ oraz IN- akumulator.
• Tester zasilany jest napięciem 5V za pomocą złącza micro USB (można wykorzystać dowolny zasilacz, ładowarkę od telefonu).
• Wyświetlacz naprzemiennie pokazuje aktualne napięcie, prąd rozładowywania oraz ilość rozładowanych mAh (pojemność).
• Przyciski "+" i "-" służą do ustawienia wartości minimalnego napięcia do jakiego podłączony akumulator ma się rozładować.
• Po osiągnięciu zadanej wartości minimalnej proces rozładowywania jest przerywany.
• Dodatkowym atutem jest automatyczne wykrywanie podłączonego akumulatora i odpowiednie dostosowanie do niego prądu rozładowania
• Maksymalna wartość prądu rozładowania wynosi 3A.

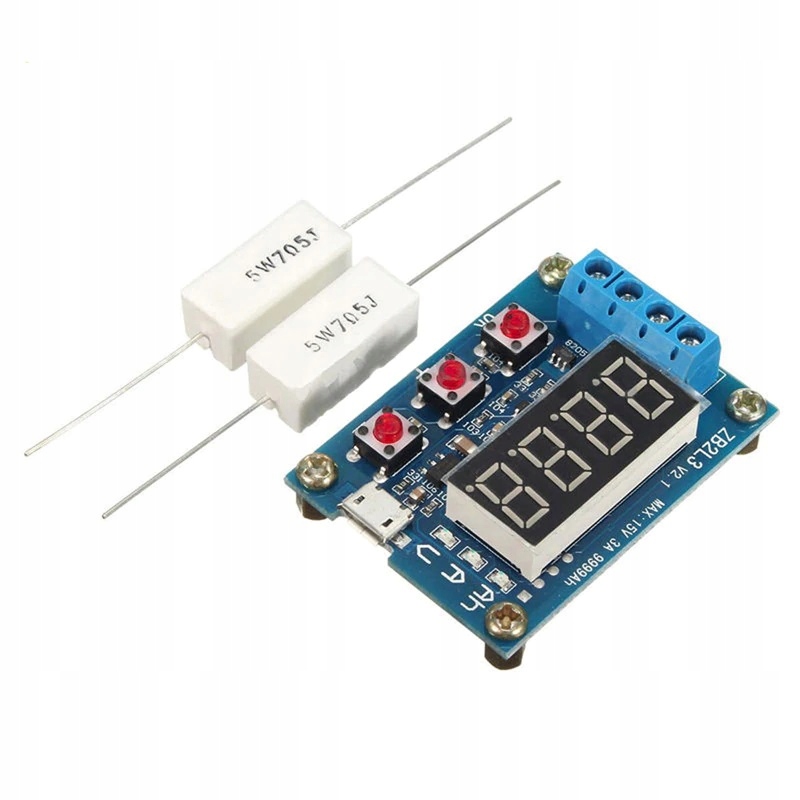

• W zestawie są 2 rezystory 7,5Ohma i mocy 5W, które są odpowiednie do akumulatorów NiMH i Li-Ion np.18650.
• Do akumulatorów samochodowych i motocyklowych można użyć odpowiednio dobranej żarówki.

Dane techniczne:

• typy obsługiwanych akumulatorów: Ni-MH, Ni-Cd, Li-Ion, Li-Pol, Li-Fe, Pb
• napięcie zasilania: 5V gniazdo microUSB
• pomiar napięcia: od 0,00V do 15,00V
• rozdzielczość pomiaru napięcia 0,01V
• maksymalny prąd rozładowywania: 3.000 A,
• pomiar prądu z rozdzielczością 0,001 A (1 mA)
• minimalne napięcie do rozładowania akumulatora 0,60V
• błąd pomiaru napięcia 1%
• zakres pomiaru pojemności: 1mAh do 9999 Ah
• wyświetlacz LED
• dołączone 2szt. rezystorów mocy 5W / 7,5Ω
• płytka drukowana dwustronna z metalizacją otworów
• wymiary: 50mm x 37mm x 16mm

*Moduł informuje również użytkownika o problemach jakie wystąpiły w postaci wyświetlanego napisu error:

Err1: napięcie akumulatora jest powyżej 15 V

Err2: napięcie akumulatora jest niższe niż napięcie minimalne

Err3: Bateria nie może pozwolić na obciążeni lub prąd rozładowania zbyt duży

Err4: nadprądowe (prąd przekracza 3.1A)
