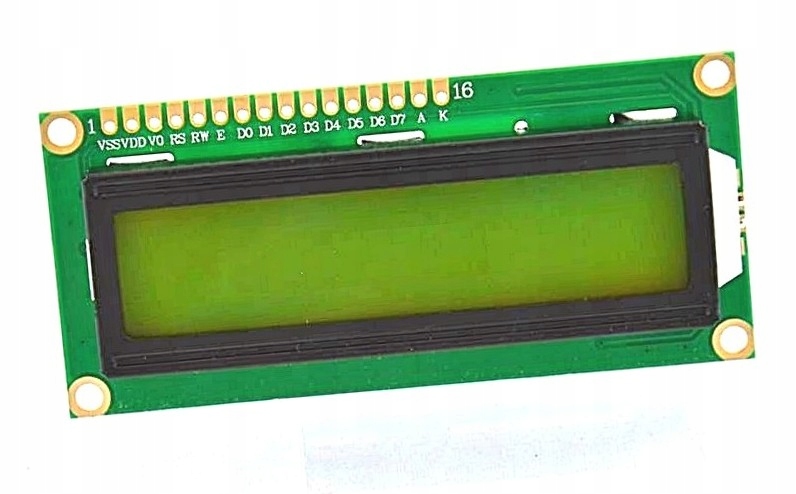

Wyświetlacz znakowy LCD

                            LCD-1602A

            ORGANIZACJA 2x16 ZNAKÓW

                BARDZO DOBRA JAKOŚĆ

                             2x16 ALFANUMERYCZNY

                                PODŚWIETLENIE LED

                        CZARNE ZNAKI ZIELONE TŁO

•  Wyświetlacz znakowy LCD 2x16,
•  Bardzo dobry kontrast, wysoka jakość.
•  Organizacja  2 linie po 16 znaków
•  podświetlanie:  LED - ŻÓŁTO/ZIELONE
•  PCB: 80x36mm
•  wielkość ekranu: 64,5x13,8mm !!
•  wysokość znaku: 5,15mm
•  wielkość matrycy: 55,45x10,75mm
•  zakres temperatury: -20 ÷ 70°C - ROZSZERZONY !!!
•  zasilanie LED 5V
•  przy zasilaniu LED z 5V nie trzeba podpinać dodatkowego reyzstora, można podpiąć dodatkowy rezystor do ograniczenia jasności podświetlenia np ok 50 ohm
•  zasilanie: +5V,
•  kontroler zgodny z HD44780 !!!
•  Podstawowy zestaw znaków ENGLISH
•  Drugi zestaw znaków Yapan

Wyprowadzenia:

1 -  Vss (-)

2 - Vdd (+)

3 - Vo KONTRAST

4 - RS, 5 - R/W, 6 - E,

7 - 14 DB0 DO DB7 LINIE DANYCH

15 - LED A

16 - LED K

Na innych Naszych aukcjach dostępne są również innego typu wyświetlacze LCD
