Profesjonalny regulator z krzywą grzania, NO:ESM9990

Regulator przeznaczony do kontroli procesu wygrzewania wg. zadanej krzywej grzania. Użytkownik otrzymuje szeroki zakres ustawień, gdzie może zdefiniować 8 krokowy proces z kolejnymi poziomami temperatury i czasami wygrzewania. Posiada uniwersalne wejście pomiarowe współpracuje z czujnikami rezystancyjnymi Pt-100, termoparami J, K, T, S, B, R, E, N oraz przetwornikami temperatury, wilgotności oraz innych wartości fizyczno chemicznych

• Wejście pomiarowe:PT-100, J, K, T, S, B, R, E, N, 0-10V, 4-20mA
• Regulacja: ON-OFF z histerezą lub PID z funkcją automatycznego doboru nastaw (autotuning)
• 2 wyjścia: 1 x przekaźnikowe + 1 x SSR
• podwójny LED, 4 cyfry o wysokości 14 i 9mm
• Wbudowany sygnalizator dźwiękowy (buzzer)
• Obudowa tablicowa
• Atrakcyjna cena

Dane techniczne:

Wejście:

• rezystancyjne:, Pt100
• termopara: J, K, T, S, B, R, E, N
• analogowe: 0/4-20mA, 0-10V, 0-5V, 0-50mV

Dokładność pomiaru:

• +/-0,25% zakresu
• kompensacja zimnych końców: automatyczna +/- 0,1°C /1°C

Okres próbkowania: 330 ms

Rozdzielczość wskazań: 0,1°C lub 1°C

Wyświetlacz: LED, 3 cyfry o wysokości 16mm

Metoda regulacji: ON-OFF z histerezą lub proporcjonalna

Wyjście regulacyjne:

• przekaźnikowe temperatury 5A 250V~, trwałość 105 cykli
• napięciowe dla przekaźnika SSR: 12VDC/ 30mA
• półprzewodnikowe SSR max. 12V= 20mA (opcja +15zł brutto)

Montaż: w otworze o wymiarach: 92 x 92mm

Stopień i klasa ochrony: IP65 / II

Zasilanie: 230V~ +/-15% lub 12V=/~ +/-15% lub 24V=/~ +/-15%(dodatkowy koszt: 12V - 12,30 zł, 24V - 36,90 zł)

Pobór mocy: max 1,5 VA

Separacja galwaniczna: 2kV

Warunki pracy: 0...50°C; 0...90%RH (bez kondensacji)

Warunki składowania: -40...85°C; 0...90%RH (bez kondensacji)

Регулятор используется для контроля промышленных процессов. Каждый шаг состоит из трех установить:

- заданная температура,

- время нарастания (спада), в течение которого он должен достичь заданная температура (макс. 99h:99min),

- время выдержки при заданной температуре (макс. 99h:99min).

После нажатия кнопки Пуск регулятор контролирует процесс, последовательно переключение последовательных заданных значений через заданные промежутки времени. Во время программы нижний дисплей он показывает номер и тип выполняемого шага, время, оставшееся до завершения шага, и текущая настройка. В любой момент Вы можете остановить программу клавишей пауза или завершить ее командой СТОП. В случае отключения питания регулятор запомнит момент программы. Регулятор имеет вход измерение для подключения термопары типа K (другой вход по запросу) и два управляющих выхода: реле и напряжения для реле SSR, которые работают параллельно. Значение сигнала управления рассчитывается по. алгоритм PID или вкл-выкл с гистерезисом.

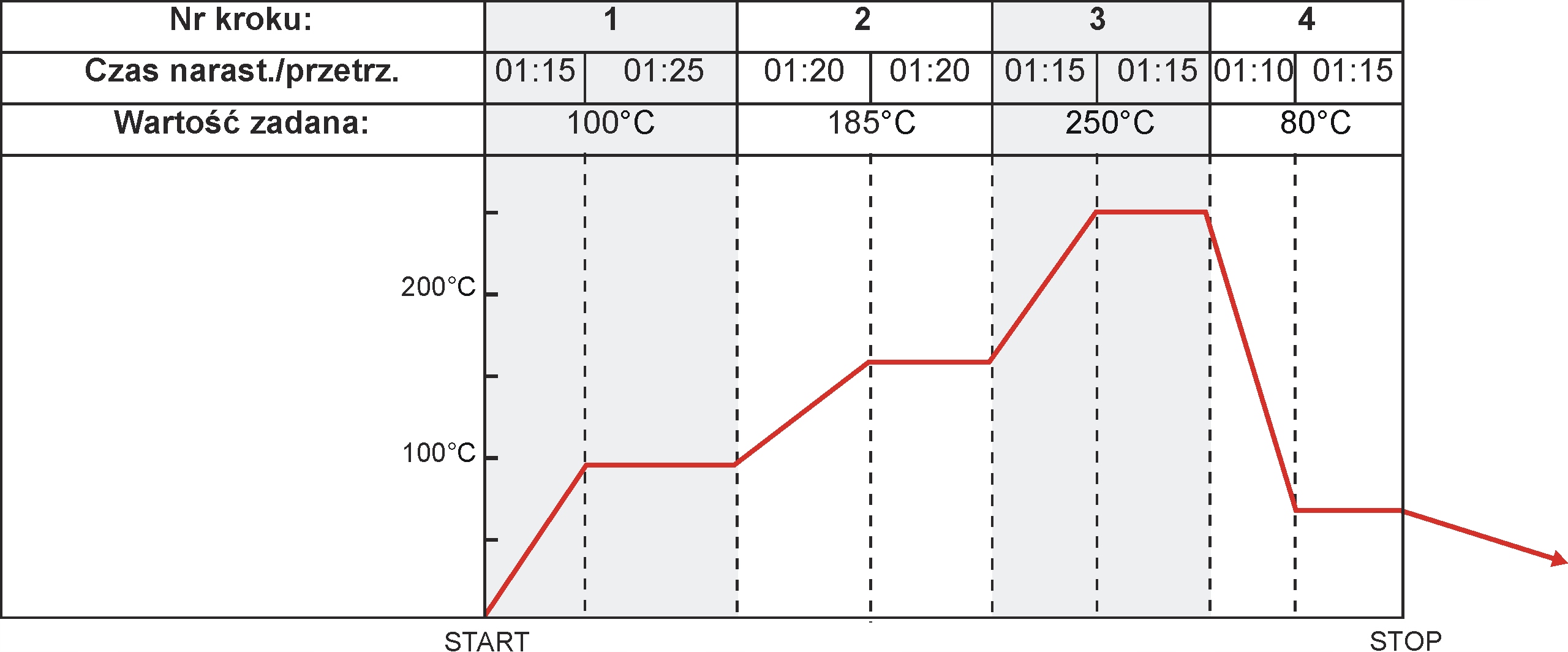

Ниже график 4-шаговый процесс визуализации:

Wejście / Typ czujnika: PT100

Zakres wskazań: -19,9...+99,9°C

Rozdzielczość: 0,1°C

CENA czujnika już od: 59 zł

Wejście / Typ czujnika: PT100

Zakres wskazań regulatora: -50...+400°C

Rozdzielczość: 1°C

CENA czujnika już od: 59 zł

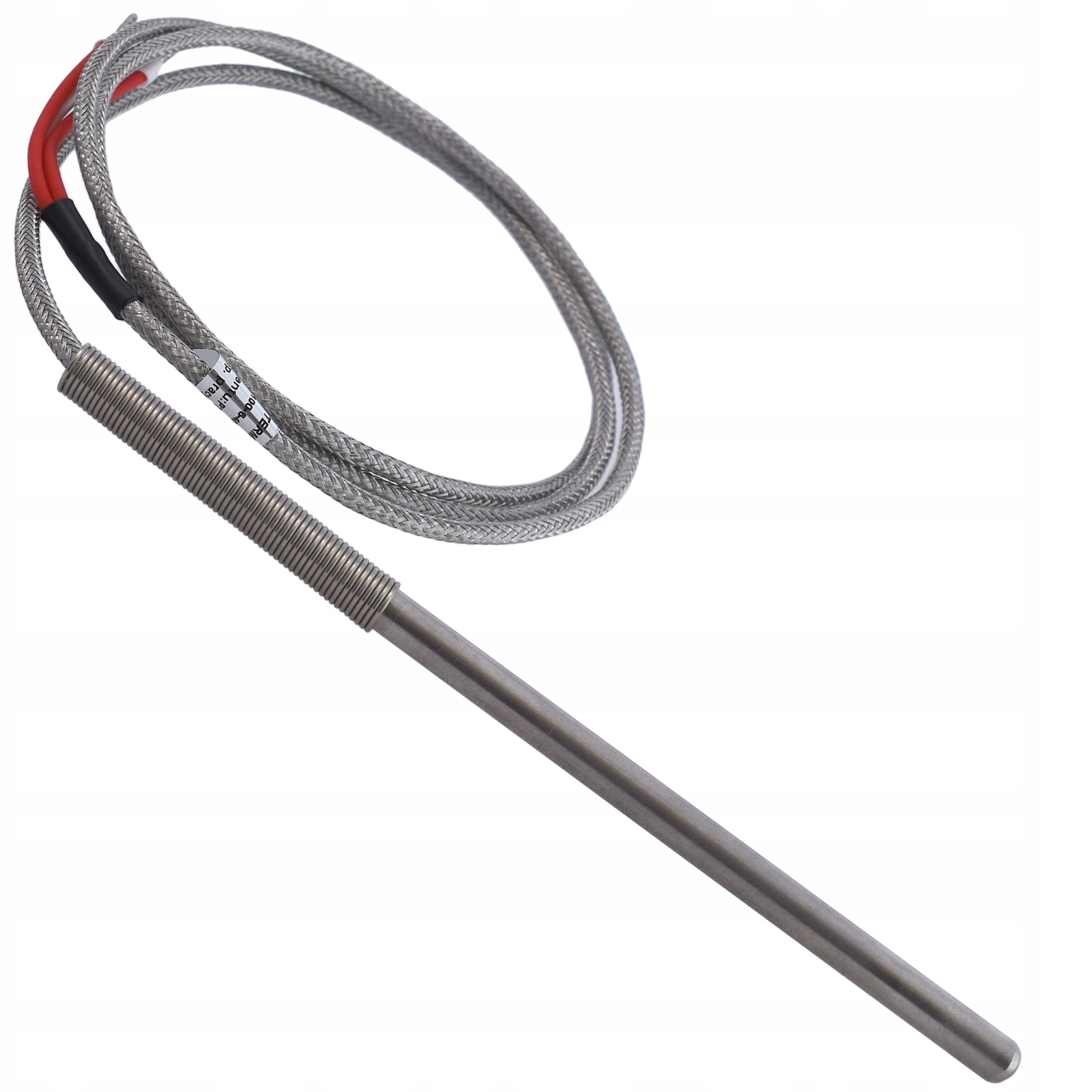

Вход / тип датчика: термопара J (NiCr-NiAl)

Диапазон показаний регулятора: 115 зл.
