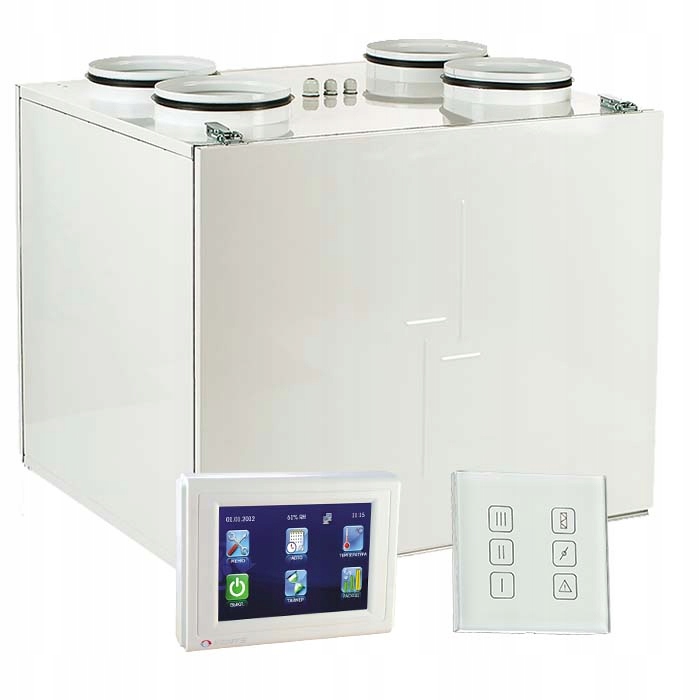

Рекуператор VUT 160 VB EC с панелью управления A21

Zastosowanie

Centrale wentylacyjne to kompletne urządzenia wentylacyjne zapewniające filtrację i dopływ świeżego powietrza do pomieszczeń, a także usuwanie powietrza zanieczyszczonego. Równocześnie powietrze wywiewane ogrzewa świeże powietrze nawiewane na drodze wymiany ciepła w wymienniku płytowym przeciwprądowym, o wysokiej efektywności odzysku ciepła. To energooszczędne rozwiązanie dla domów prywatnych i mieszkań. Wszystkie modele przeznaczone są do łączenia z okrągłymi przewodami wentylacyjnymi.

Obudowa

Obudowa centrali wykonana jest z wysokiej jakości stali z powłoką polimerową z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej o grubości 20 mm.

Filtr

Centrala wentylacyjna wyposażona jest w filtry płytowe o klasie filtracji F7 (nawiew) oraz G4 (wywiew).

Wentylatory

Zastosowane zostały silniki elektronicznie komutowane prą-du stałego (EC) o wysokiej sprawności, wyposażone w zewnętrzny wirnik i wygięte do tyłu łopatki. Tego typu silniki są na dzień dzisiejszy najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii. Silniki EC zapewniają wysoką wydajność i regulację w pełnym zakresie prędkości obrotowej wentylatora. Niewątpliwą zaletą silnika EC jest jego wysoki współczynnik KPD (do 90%).

Wymiennik ciepła

W centralach wentylacyjnych zastosowano polistyrenowy wymiennik przeciwprądowy o wysokiej efektywności wymiany ciepła. Pod blokiem rekuperatora znajduje się taca ociekowa, której zadaniem jest zbieranie i odprowadzanie kondensatu. Centrala wyposażona jest w system zabezpieczający urządzenie przed zamarznięciem. Czujnik temperatury może spowodować zatrzymanie wentylatora nawiewnego. Wymiennik można łatwo wyjąć w celu jego oczyszczenia.

Bypass

Wszystkie centrale wyposażone są w by-pass, zapewniający w razie potrzeby możliwość schłodzenia pomieszczenia dzięki bezpośredniemu dopływowi chłodnego powietrza do pomieszczeń z zewnątrz.

Sterowanie i automatyka

Centrale posiadają wbudowany system automatyki. System ochrony przed zamarzaniem pracuje wg następują-cego schematu: w przypadku wykrycia zagrożenia zamarznięcia, czujnik temperatury doprowadza do zatrzymania wentylatora nawiewnego, gdy ciepłe, wywiewane powietrze nieprzerwanie ogrzewa wymiennik. Po ustąpieniu zagrożenia następuje ponowne uruchomienie wentylatora nawiewnego, zaś centrala kontynuuje pracę w dotychczasowym trybie. W zestawie znajduje się wielofunkcyjny panel sterujący i kabel komunikacyjny o długości 10 m.

Управление с помощью планшета и других мобильных устройств.

Особенности панели управление:

- Управление производительностью вентиляторов в режимах: выкл., минимальный, средний и максимальная;

- Ручное Открытие и закрытие by-passu;

- Уведомление о необходимости сервисного обслуживания фильтров;

- Сигнализация ошибок.

Centrale VUT 160 VB EC A14, VUT 350 VB A14 и VUT 550 VB EC A14 можно подключить к компьютеру через USB-кабель. После установки специальное программное обеспечение доступны следующие функции:

- Обновление программы штаб-квартиры;

- Индивидуальная регулировка оборотов для режимов выкл., минимальный, средний и максимальный в диапазон от 1 до 100% для приточного и вытяжного вентилятора;

- Считывание уровня влажности при установке дополнительного датчика влажности HV2;

- Регулировка оборотов, достигаемых в при срабатывании дополнительного внешнего реле (например, датчика HV2, CO2, NO, C);

- Настройка температуры запуска системы защиты устройства от замораживание;

- Настройка таймера уведомления о необходимости обслуживания фильтры;

- Управление работой таймера уведомления обслуживания, уровня влажности, внешнее реле и байпас;

- Отображение кодов ошибок

Монтаж

Вентиляционные установки могут быть установлены на стене или на полу. Доступ для сервисное обслуживание и замена фильтров расположены со стороны передней панели. Во время монтажа панель обслуживания может быть вставлена как с левой, так и с правой стороны панели управления в направлении приточного поток воздуха.
