Wymiennik ciepła

Nordic Tec Ba-23-30

przyłącza 4x 3/4", 30 płyt

z IZOLACJĄ POLIURETANOWĄ

+ WSPORNIK MONTAŻOWY

Техническая информация о теплообменник NORDIC TEC Ba-23-30:

- Materiał główny, materiał płyt i przyłączy - Stal nierdzewna, kwasoodporna S316L

- Moc nominalna wymiennika - do 30 kW

Realna moc wymiennika jaka będzie osiągnięta w instalacji zależy od parametrów zasilania (temperatura/przepływy cieczy jakimi zasilimy wymiennik). Moc nominalne nie jest tożsama z mocą urządzenia grzewczego, jakie ma być obsługiwane wymiennikiem. Nie zalecamy doboru na własną rękę w przypadku braku doświadczenia.

- Przyłącza: 3/4", Rodzaj gwintu: zewnętrzny, BSP

- Ciśnienie robocze - między 0, a 20 bar

Ciśnienie jakie producent sugeruje jako maksymalne w 100% bezpieczne dla wymiennika.

- Ciśnienie testu przed dopuszczeniem wymiennika do obrotu - 40 bar

- Maksymalna sugerowana temperatura pracy: do +230°C

- Przepływ maksymalny - 4 m3/h

Jest to maksymalna przepustowość wymiennika, do 4000 l na godzinę.

- Powierzchnia wymiany ciepła - 0,69 m2

- Powierzchnia wymiany cieplnej na pojedynczą płytkę - 0,023m2

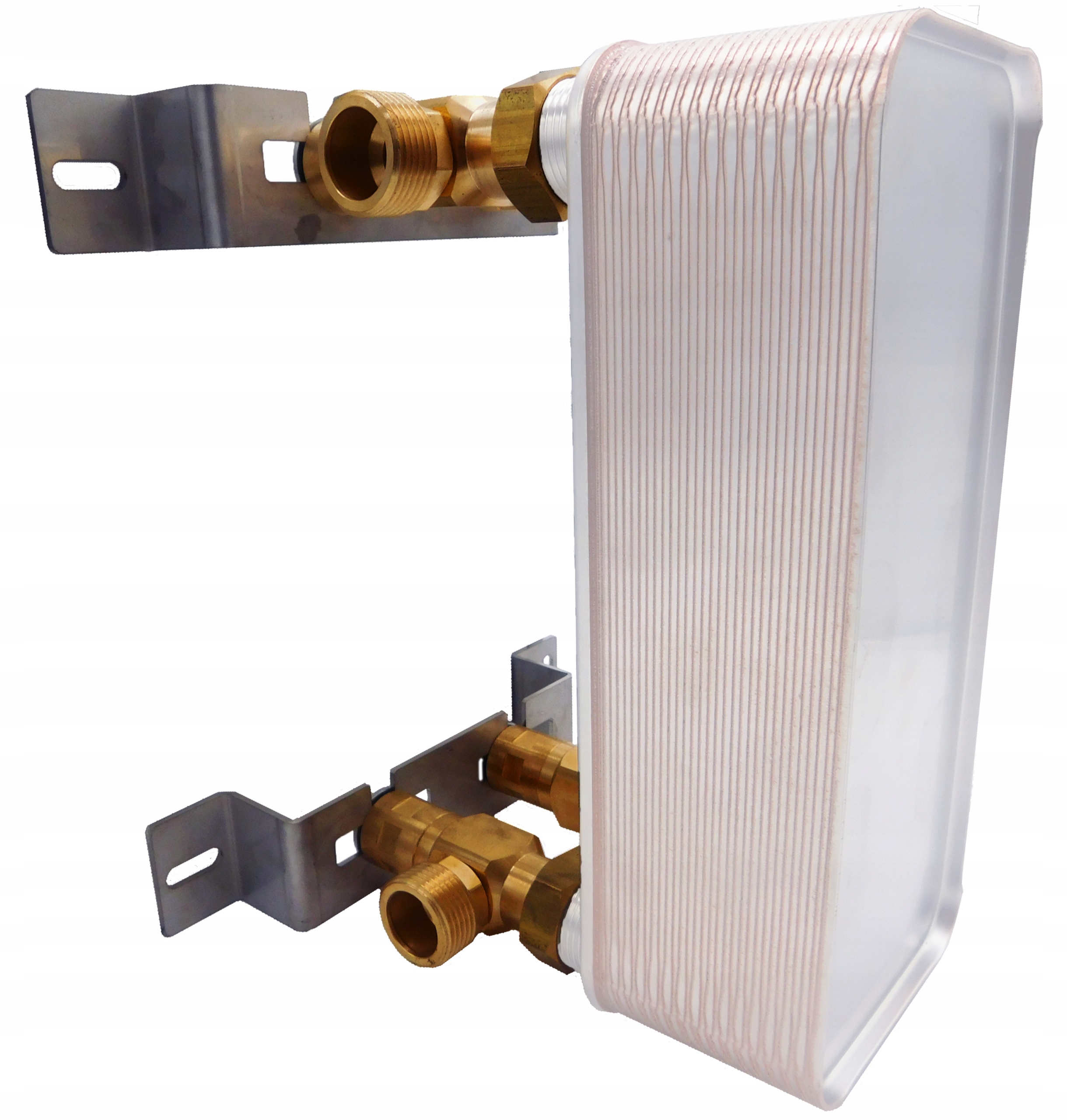

Wspornik montażowy zawarty w zestawie. Zawiera wszystkie elementy oprócz wkrętów mocujących do ściany. Te należy dokupić osobno w zależności od podłoża/powierzchni.

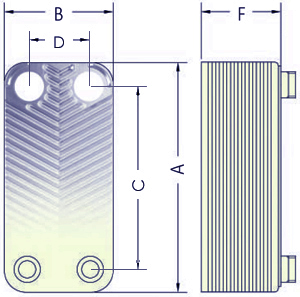

Размеры теплообменник Ba-23-30:

Длина (А) - 315 мм

Ширина (B) - 73 мм

Толщина (F) - 80 мм

Межосевое расстояние соединений (C) - 278 мм

Межосевое расстояние соединений (D) - 40 мм

* Сертификация - CE, TÜV

Имеет все необходимые допуски для стран Европейского Союза. По запросу мы выдаем так называемый сертификат соответствия.

В каких условиях работают пластинчатые теплообменники

• Когда мы хотим объединить так называемые открытая система от закрытой системой
• Если нам нужно присоединить дополнительный источник тепла уже существующей установки
• Когда вам нужно подключить источник тепла, например, котел или панель солнечной системой нагрева Гвс
• Отделение напольного отопления от установки grzejnikowej или от контура источника тепла
• Любые установки, ЧТО и ГВС
• Когда мы хотим перейти на отопление по сети городской (котельная, PEC)
• Когда мы потребность присоединиться тепловой насос (отопление наши системы наблюдения) для макета, ЧТО
• В системах охлаждения - также в промышленном масштабе
• Охлаждение масла в машинах и устройствах промышленных
• Холодильная техника в пищевой промышленности (например, в производстве соков, молока, пива), после процесс пастеризации

Теплообменник необходимо подключать всегда встречное - для получения максимальной производительности. Так называемый принцип противотока.

Стрелки на фирменной табличке предлагают компетентный (przeciwbieżny) направление потока средств массовой информации.

Почему именно пластинчатый теплообменник?

• Потому что при небольших габаритах она имеет огромное производительность теплообмена. Гораздо больше, чем бойлер или теплообменник.
• Потому что благодаря приведенный выше занимает он меньше места в котельной
• Потому что это устройство долгожителем, покупает его на года
• Потому что шкала температур, какие выдерживает огромное, намного больше, чем для многих других устройств, например, для котлов
• Потому что он имеет простую конструкцию и легко понять принцип действия
• Потому что это устройство, практически не требующая обслуживания

Строительство теплообменник NORDIC TEC

Пластинчатые теплообменники являются устройствами, работающими przepływowo, таким образом, не kumulujący воды (в отличие от лотков). Площадь обмена тепла составляют стальные пластины толщиной 0,3-0,4 мм (нержавеющая сталь) и соединены между собой с помощью медного припоя 99,9% Cu (или niklowego, если в игру вступают промышленного применения, не совместимые с медью). Свернуто толщина дисков в этом случае преимущество позволяет максимально эффективную замену температур между средствами массовой информации, расположенными по обе стороны диска.

Поток жидкости обмениваются теплом направлен в каждый второй канал, создаваемый в течение диска нагревательные, эти жидкости друг от друга отдельно и не смешиваются между собой, несмотря на то, что обмениваются температура. Теплообменники паяные представляют собой конструкцию комплексное постоянно, плотную и nierozbieralna, благодаря długotrwałemu процессу пайки в вакуумных печах. Специальные профилирование стальных пластин обеспечивает турбулентный поток (взволнован, чтобы получить лучшую производительность обмена тепловой). Это обеспечивает очень эффективную работу и предотвращает накопление загрязнений внутри теплообменника. Это очень важно, учитывая ожидаемую долговечность устройства.

Jak działają wymienniki ciepła?

Płytowe wymienniki ciepła to komponenty ogrzewania, umożliwiające przekaz ciepła z jednego układu grzewczego do drugiego ( np. z sieci ciepłowniczych do ukladów instalacyjnych).  Efektywność przekazu ciepła z układów grzewczych lub ciepłowniczych do układów ogrzewanych jest głównym celem użytkowania wymienników. W jakimkolwiek układzie jest wymiana ciepła, wymiennik wzmacnia wydajność systemu poprzez lepszą przewodność ciepła. Jego spektrum zastosowań jest jednak dużo większe.

Охранная зона тепловой - нужна или нет?

В случае использования теплообменника в системе отопления теплообменник отдает часть тепла через наружные стенки по сторонам. Это тепловые потери, которые в хорошо сделанных системах отопления следует избегать. Если зависит нам на том чтобы больше тепла попали на радиаторы или теплый пол, следует ограничить потерю тепла в других местах. Чем больше теплообменник по размерам, тем больше тепла он может отдать на снаружи.

Изоляция для теплообменников согласуется с общей тенденцией изоляции устройств отопления, и, даже, труб отопления в местах, где потеря тепла нежелательно. Далее перспективе может внести свой вклад в экономию.

Jeśli masz pytania - zadzwoń lub napisz do nas, a pomożemy dobrać urządzenie. Znamy się na tym.
