Универсальный пресс MX700

Производство: НАРГЕСА, Испания

Универсальный пресс гидравлический с максимальным давлением 70 тонн. Предназначена для универсальной обработки листового металла и профилей с помощью разработанных инструментов. Простой способ крепления инструментов позволяет легко адаптация индивидуальных инструментов пользователя. Ниже перечислены некоторые из применения:

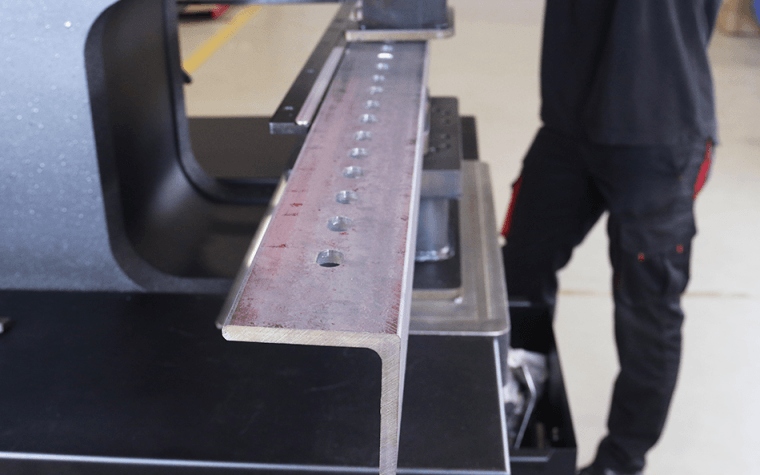

• пробивая отверстия в листовых металлах, гибка
• обрезка краев листового металла
• резка листового металла
• резка профилей: плоскостопие, угол, круглые и квадратные стержни
• возможность изготовления инструментов индивидуально под нужды клиента т. е. штамповочные штампы, гибки, штамповочные штампы.

Подробные технические параметры машины приведено в конце этого описания.

Не стесняйтесь смотреть демо-видео под адресами:

Пресс MX340: MX700:

Стандартное оборудование

К стандартному оборудованию относится оснастка для пробивая отверстия т. е. основание с гнездом для размещения штампа крепится к столу прессы, крюковая гайка для крепления пуансонов к поршню и подвижная крышка.

Как набор стартер мы предоставляем 5 комплектов (штамп матрица) круглых, овальных или метров. Вырубные штампы, применимые к предлагаемой Пресс были собраны в каталоге общем по просьбе клиента.

Пример производительности штамповки

Сила давления пресса Mx700-70 тонн для стали S235 позволяет:

• пробивая отверстие fi 55 мм в листе толщиной 10 мм
• пробивание отверстия fi 100 мм в листе толщиной 5 мм

Самый простой штамп для вырезания отдельных отверстий в листе металла состоит из двух элементов:

• верхнего-штамп, толкающий листовой металл
• Нижний - матрица с режущим отверстием

Гидравлический пресс MX700 имеет множество разработанных дополнительных инструментов (за дополнительную плату) доступны со склада. К числу самых популярных относятся:

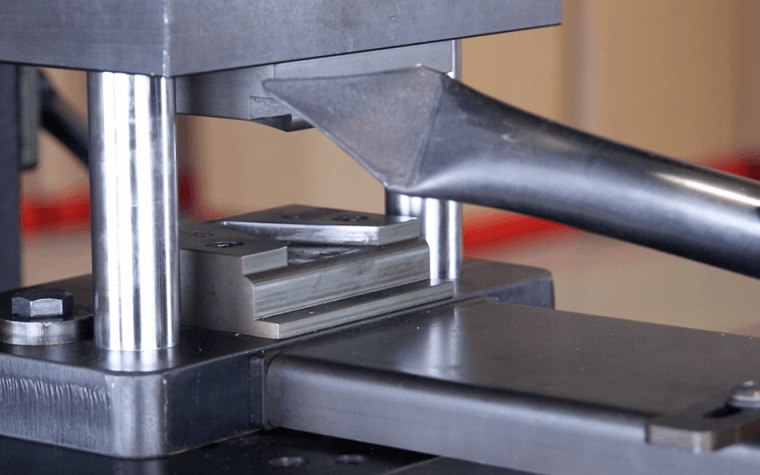

• резка плоскостопия, угловиков
• изгиб листового металла

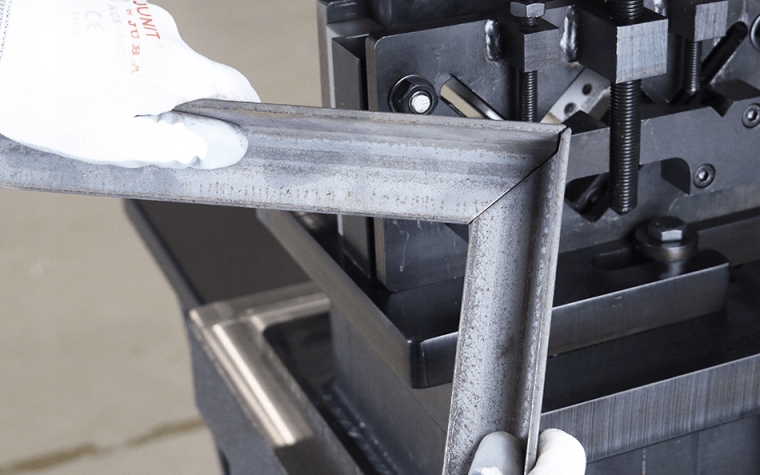

• вырезание углов в листового металла

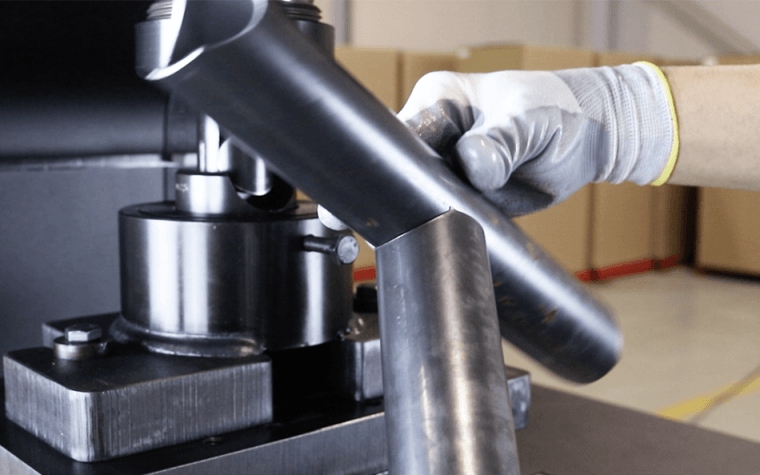

• пробивая трубы

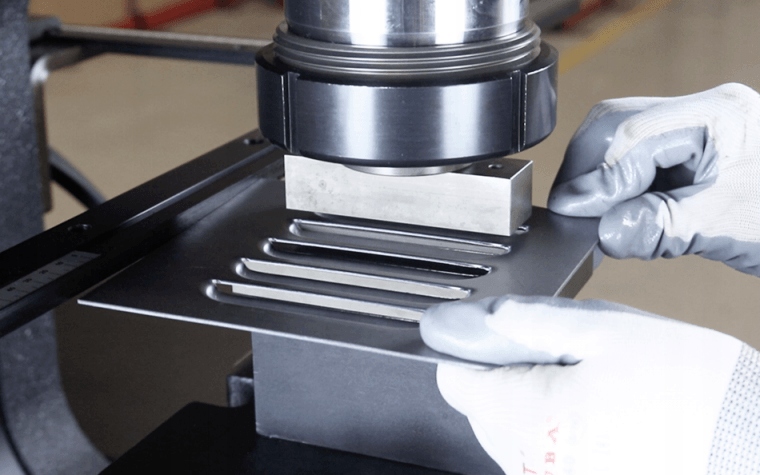

• пробивая отверстия под решетки вентиляционные

Для прессы также можно изготовить отдельные инструменты по потребности клиента.

Параметры гидравлического пресса

MX700

• Сила давления: 70 тонн (700 кн)
• Мощность двигателя насоса: 5,5 кВт
• Скорость извлечения поршня: 9 мм/s
• Углубление горла (расстояние оси поршня от корпуса): 350 мм
• Расстояние между поршнем в верхнем положении и столом: 390 мм
• Ход поршневого штока (регулируется за концевой): 160 мм
• Длина Нижнего стола: 600x350 мм
• Размер [Д х Ш х в]: 1320 x935x2130 мм
• Вес: 2000 кг
