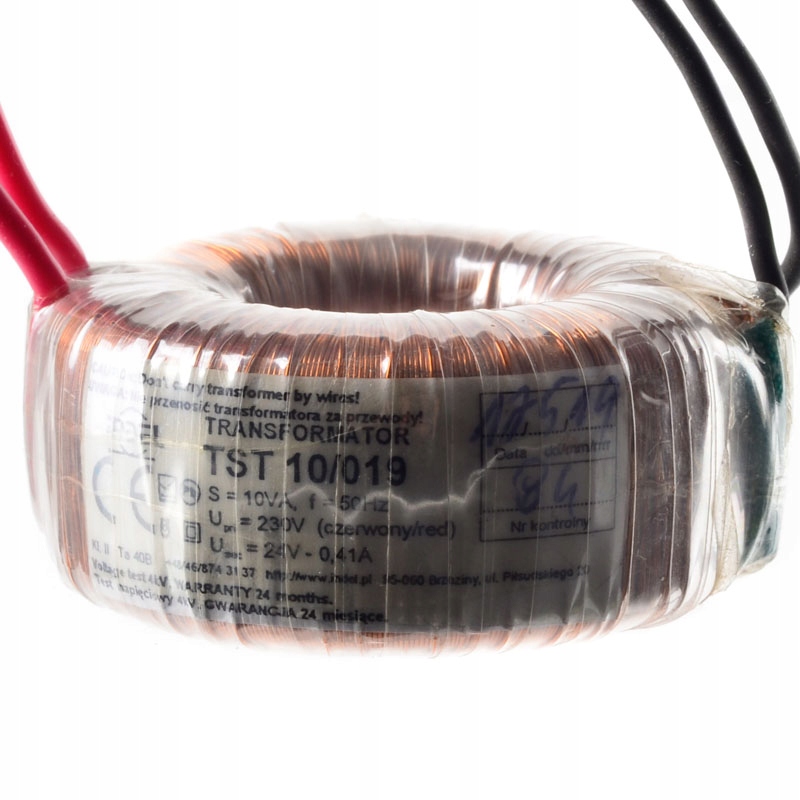

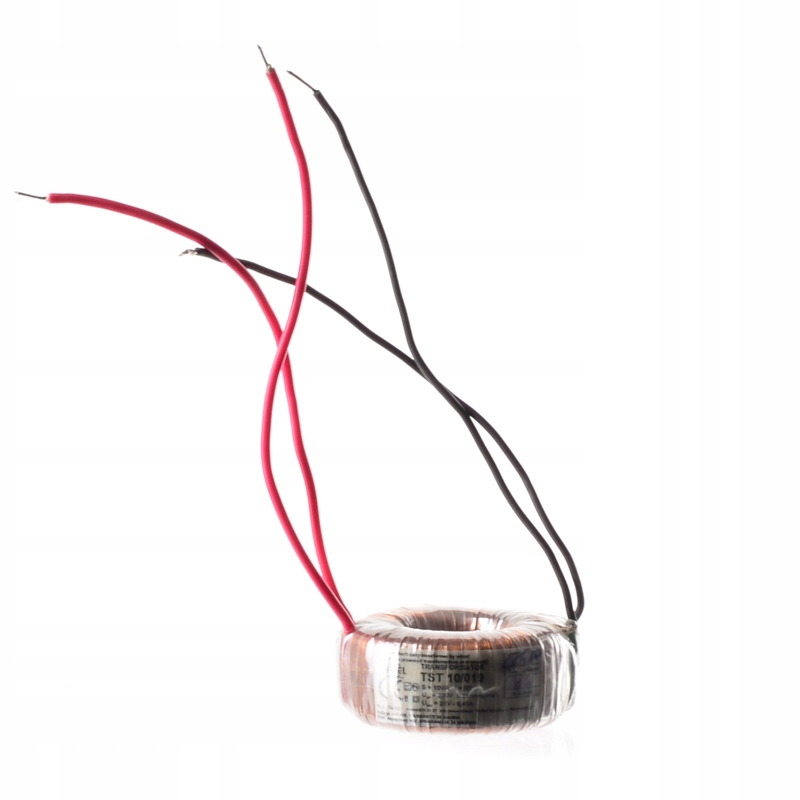

TST 10/019 24V-0.42A

Transformator toroidalny to transformator, który składa się z dwóch lub więcej nawiniętych uzwojeń na wspólnym rdzeniu o toroidalnym kształcie. Konstrukcja taka umożliwia, w stosunku do transformatorów kształtowych, charakteryzują się najmniejszymi stratami mocy, najmniejszym rozproszeniem magnetycznym, małą masą i wymiarami a także niewielką zmianą napięcia między stanem jałowym, a obciążenia, małą reaktancję rozproszenia jak również mniejszy poziom hałasu. Ich prosta budowa daje dużą stabilność, niezawodność działania i umożliwia transformowanie dużych mocy.

Технические характеристики:

• обмотки из медной проволоки с двойной изоляцией в классе температуры F или H
• изоляция эстрофола
• вывод в виде провода
• включено: 1 x крепежное металлическое кольцо, 2 x резиновая прокладка

Charakterystyka:

• napięcie znamionowe uzwojenia pierwotnego PRI U [V]: 230V
• napięcie uzwojenia wtórnego pod obciążeniem SEC U [V]: 24V
• maksymalny prąd uzwojenia wtórnego SEC I [A]: 0.42A
• moc: 10W
• długość wyprowadzeń: 150mm
• test izolacji: 4kV / 60s
• klasa izolacji: II
• klasa cieplna: Ta40B (to40ºC, izolacja kl.B 130ºC)
• stopień ochrony: IP00
• karta katalogowa: 10/TOR 01-1
• wymiary (SxWxG): 59 x 30 x 59 mm
• waga: 0.3kg

Применение:

• электропитание электронных и электроэнергетических устройств,
• в системы промышленной автоматизации,
• в технике освещения,
• и все устройства, требующие питания переменного тока.
