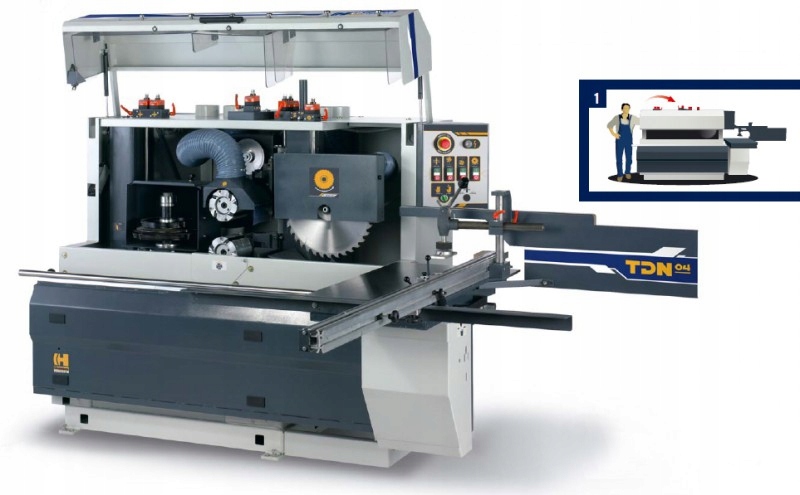

Односторонняя формовочная машина Chambon TDN 02

Код товара: / ID: 76114|

Аукцион касается версии с 2 шпинделями (режущий блок и шпиндель) - TDN 02

Возможны и другие конфигурации:

-3-шпиндельная версия (режущий блок, 2 режущих блока) - TDN 03

- версия 4-шпиндель (режущий блок, 2 режущих блока, шпиндель) - TDN 04

-5-шпиндельная версия (режущий блок, 2 режущих блока, 2 шпинделя) - TDN 05

• Макс. диаметр пилы: 415 мм
• Диаметр шпинделя: 30 мм
• Боковая регулировка: 150 мм
• Высота резки: 150 мм
• Мощность двигателя: 4 HP
• Формовочная машина: :
• Диаметр инструмента: 140 мм
• Диаметр шпинделя: 40 мм
• Макс. длина хвостовика: 150 мм
• Макс. расстояние между ножами: 150 мм
• Скорость вращения: 4900 об. / мин. / мин.
• Мощность двигателя: 2 x 4 HP
• Верхняя регулировка высоты: 150 мм
• Верхняя, боковая зона фрезерования: - 40 Ø 50 мм
• Нижняя регулировка высоты: - 1 ø 60 мм
• Фрезерный станок: :
• Макс. диаметр инструмента: 350 мм
• Диаметр шпинделя: 50 мм
• Длина шпинделя: 170 мм
• Регулировка высоты: 270 мм
• Боковая зона фрезерования: 150 мм
• Скорость вращения: 3600 об. / мин. / мин.
• Мощность двигателя: 5,5 л. с.
• Раздвижной стол: :
• Размеры: 900 x 500 мм
• Перед пилой: 400 мм
• Перед пилой: 400 мм
• Наклонный ограничитель: 2500 мм
• Вытяжные патрубки: ø 80, ø 120, 2 x ø 150
• Требования к всасыванию пыли: 4000 м3/ч ø 20 м / с
• Уровень громкости: 77 дБА
• Габаритные размеры: 2600 мм x 2320 мм x 1600 мм
• Вес нетто: 1100 кг

Стандартное оборудование:

• Машина с фиксатором из оргстекла, выпускающим один инструмент за раз
• Стальная оболочка, уравновешенная газовыми пружинами
• Все регулировки контролируются снаружи (без открывания крышки)
• Прочная машина с компактными размерами
• Точность и легкий доступ к настройкам благодаря дисплею на 6 механических счетчиках цифровой
• Все вертикальные и горизонтальные движения на направляющих TRK
• Регулируемый стол размером 900 x 500 мм, скользящий на шарикоподшипниках и управляемый на обработанные и выпрямленные стальные прутки

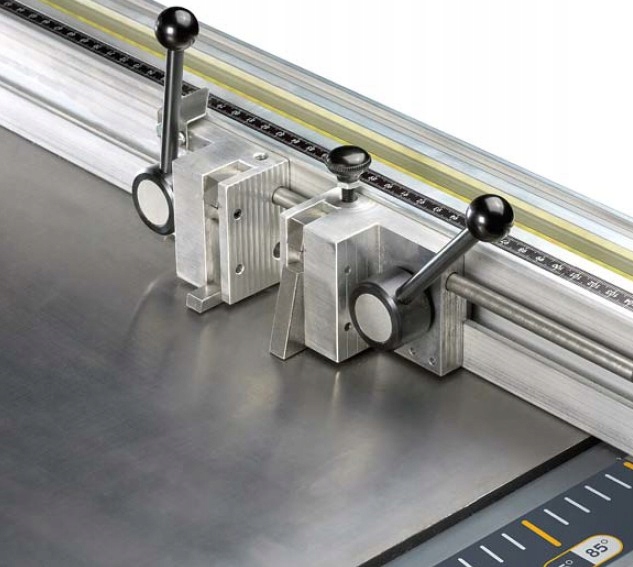

• Стол оснащен алюминиевой телескопической направляющей с наклоном 2500 мм от-45 ° до 45 ° с двойной концевой ограничитель
• Ручной зажим с регулируемым эксцентриком
• Все соединения для всасывания пыли в верхней части машины, что позволяет собрать машину у стены
• Эффективная и простая защита с помощью занавеса

Формовочная машина:

• Независимая регулировка, управляемая механическими цифровыми счетчиками с вертикальным сдвигом 2 режущих узлов одновременно
• Диаметр инструмента: 140 мм, длина: 150 мм
• Макс. длина 150 мм
• Минимальная / максимальная толщина 5 / 150 мм
• Машина поставляется с 2 стандартными ножами 14 x 14 мм - отверстие 40 мм

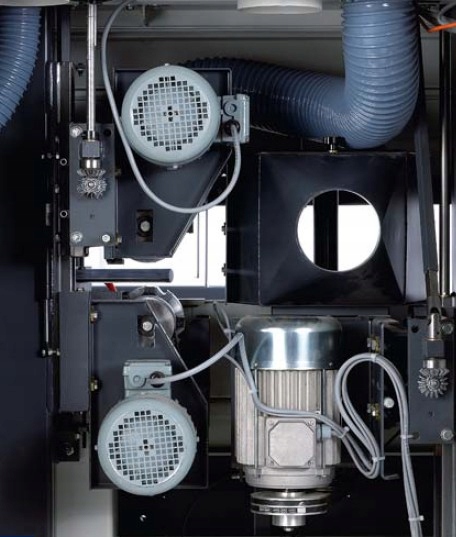

• Двигатели 2 x 4 л. с., 3 кВт, 4900 об / мин / мин., 400 в
• Диаметр пылеуловительной трубы 1 x 120 мм и 1 x 150 мм

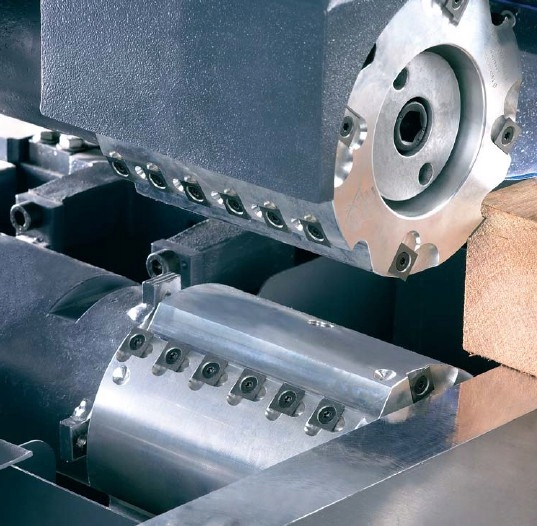

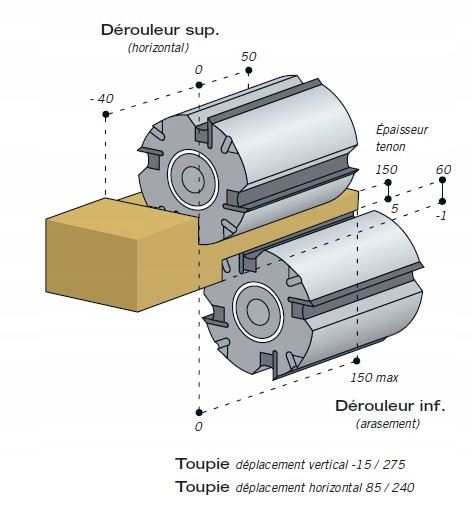

• Нижний ножевой вал
• Вертикальный ход от - 5 до 60 мм
• Верхний ножевой вал
• Вертикальный ход 150 мм
• Горизонтальный ход от 40 до-50 мм

Шпиндель:

• Диаметр шпинделя 50 мм для инструментов с максимальной длиной 350 мм
• Полезная длина шпинделя 170 мм
• Verticale spindle stroke 270 mm
• Горизонтальный ход 170 мм
• Диаметр пылеуловительной трубы 150 мм
• Двигатель 5,5 л. с., 4 кВт, 3600 об. / мин. / мин., 400 в

Дополнительное оборудование:

• 2 скорости шпинделя 3000/6000 об. / мин. / мин., 5 / 6,5 HP
• Мотор шпинделя 10 л. с. 7,5 кВт, автоматический старт
• Вариатор скорости (1500-4500 об. / мин.) только если машина имеет управление ЧПУ
• Диаметр вала шпинделя 50, высота 300 мм
• Расширение стола 1000 x 1500 мм
• Удлинитель переднего стола, телескопический, усиленный (для большого дерева)
• Алюминиевая кромка для короткой древесины

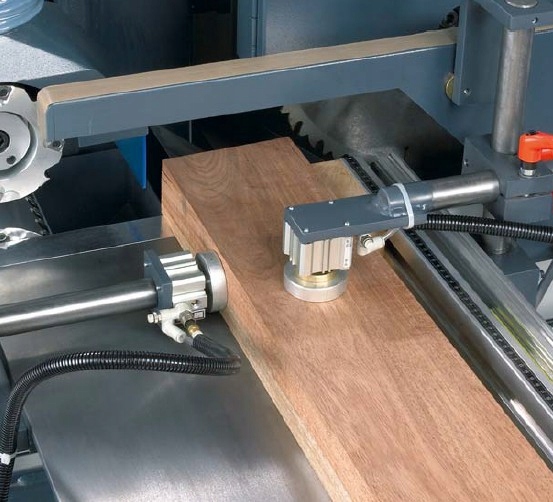

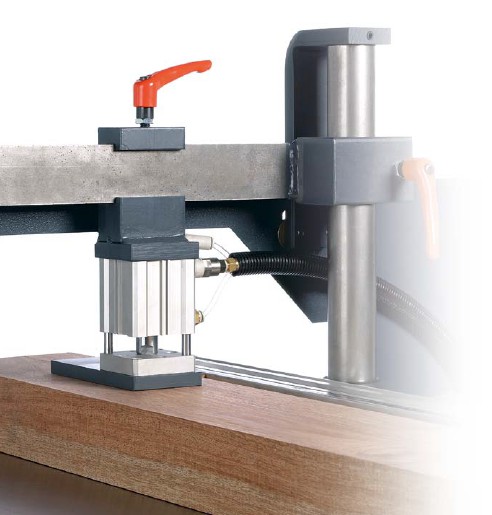

• Пневматический горизонтальный зажим
• Пневматический вертикальный зажим
• Пневматический вертикальный зажим, усиленный
• Прижимная балка для нескольких кусков дерева
• Управляемый раздвижной стол, переменная рабочая скорость с системой быстрого возврата
