Przetwornica napięcia 3,3V 5V 12V + regu 2V do 28V

Przetwornica napięcia 3,3V 5V 12V +

regulowane 2V do 28V

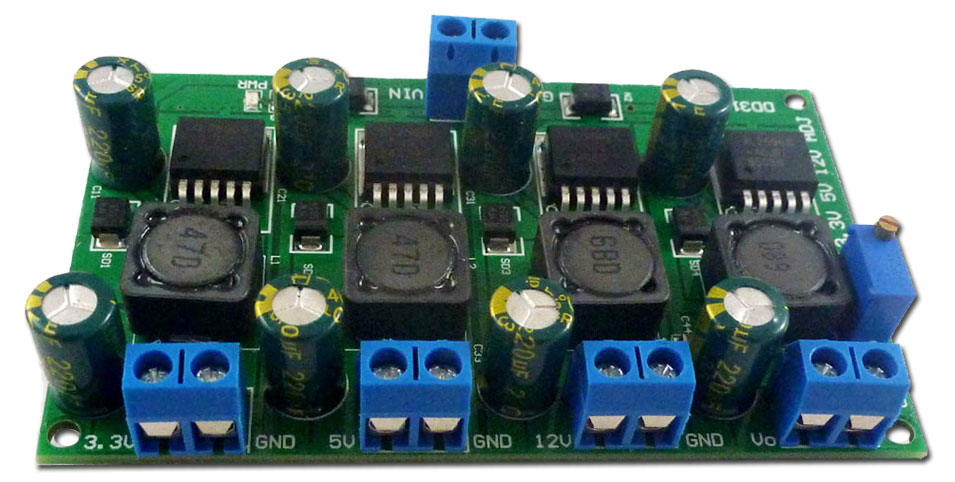

Moduł impulsowej przetwornicy napięcia - będący faktycznie 4 kanałowym zasilaczem. Wykorzystując jedno źródło napięcia DC wejściowego użytkownik na wyjściu ma najpopularniejsze wartości napięć na wyjściu wykorzystywane w elektronice tj. 3,3V 5,0V i 12V. Dodatkowe czwarte wyjście ADJ umożliwia płynną regulację napięcia w zakresie od 2V do 28V przy pomocy potencjometru.

Moduł przetwornicy napięcia step down (obniżającej napięcie) posiadający 4 kanały. Układ posiada 3 wyjścia o stałym napięciu tj. 3,3V, 5V oraz 12V. Jeden kanał posiada regulację napięcia od 2 do 28VDC. Ustawianie odbywa się za pomocą potencjometru wbudowanego w układ. Maksymalne obciążenie każdego kanału wynosi do 3A. W przypadku pracy przy wartościach maksymalnych proponujemy zastosować radiator do odprowadzania ciepła. Przetwornica została oparta o układ XL2596 która jest odpowiednikiem LM2596. Częstotliwość pracy układu wynosi 150kHz. Całkowita moc obciążenia układu wynosi 50W.

dane techniczne:

• przetwornica napięcia DC obniżająca typu step down

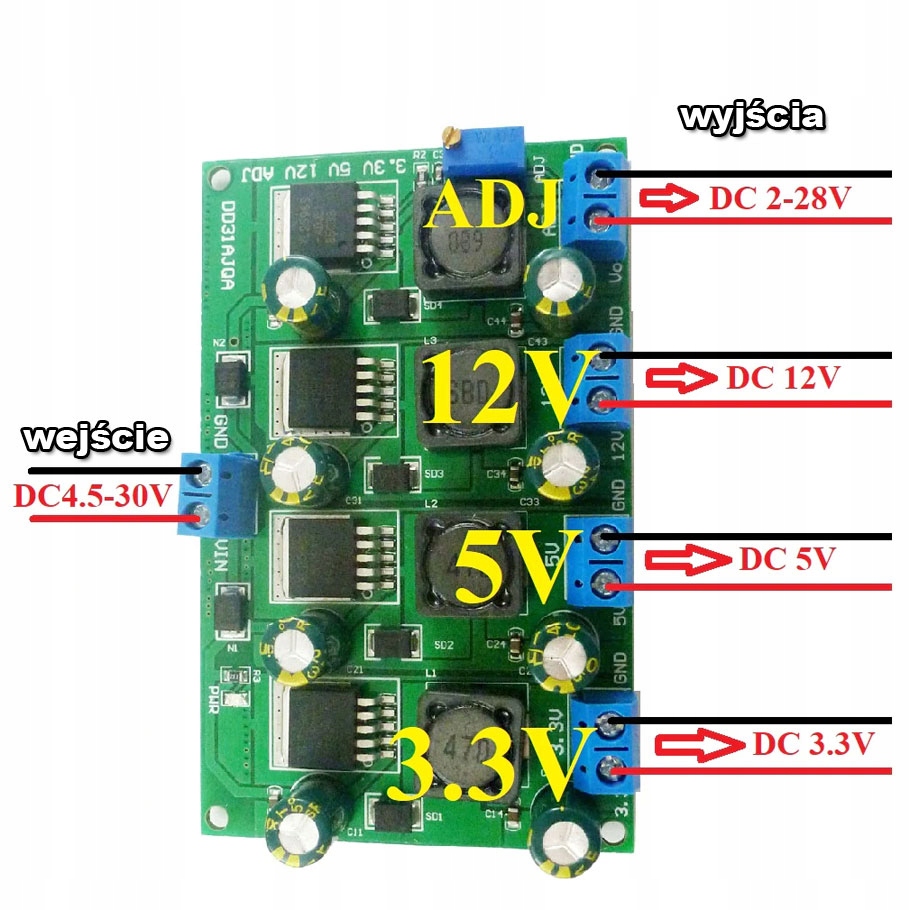

• przetwornica 4 kanałowa: 3,3V, 5V, 12V oraz wyjście regulowane
• napięcie zasilania:

  ► wyjście ADJ regulowane napięcie:  2V do 28V

  ► wyjście 3,3V

  ► wyjście 5V

  ► wyjście 12V

• zakres napięcia wejściowego: do 30V
• maksymalny prąd wyjściowy: 3A (na kanał)
• całkowita maksymalna moc obciążenia: 50W
• układ oparty o przetwornicę: XL2596 (zgodny z LM2596)

• częstotliwość pracy: 150kHz

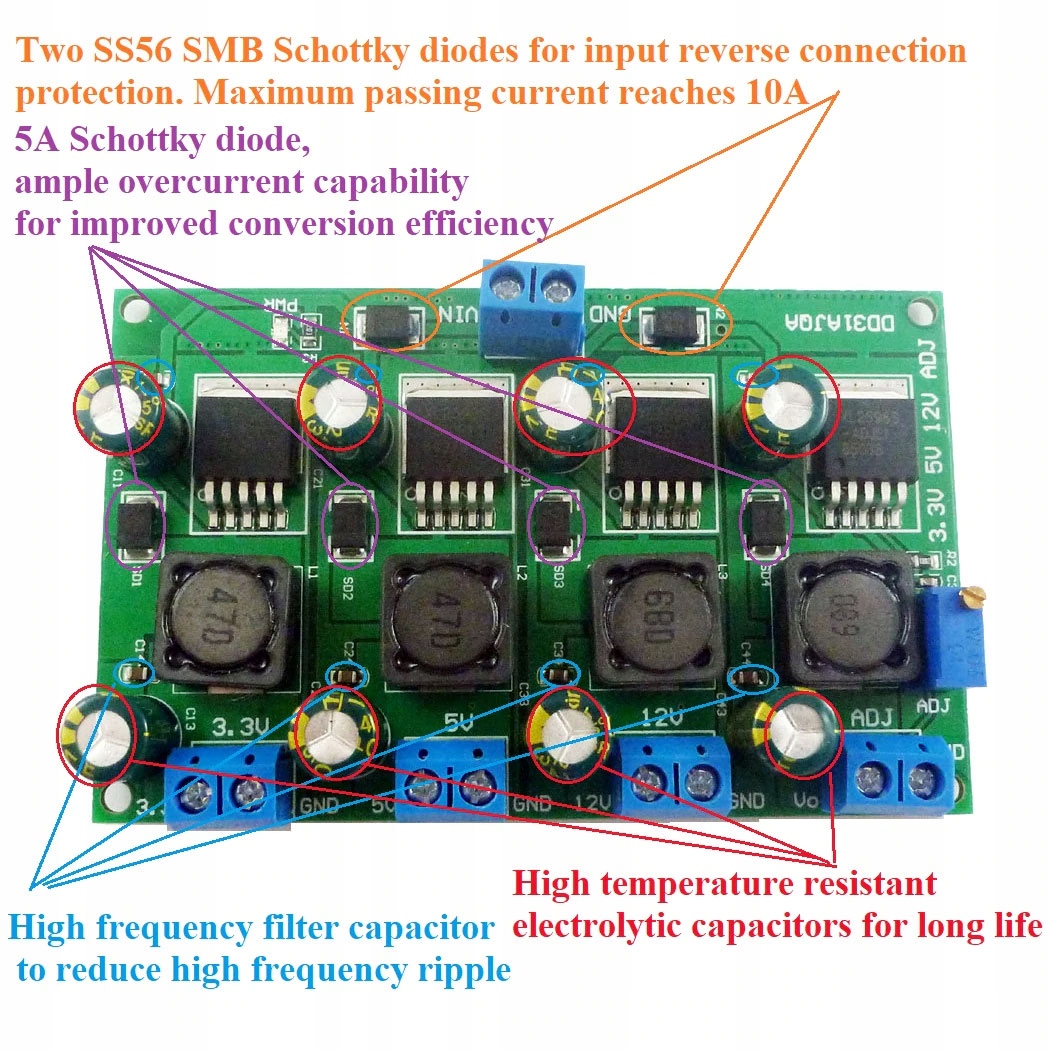

• zabezpieczenie wejście przed odwrotną polaryzacją
• zabezpieczenie przed przegrzaniem
• ograniczenie prądowe 3A
• temperatura pracy: od -40 °C do + 85°C
• temperatura przechowywania: od -65°C do +150°C

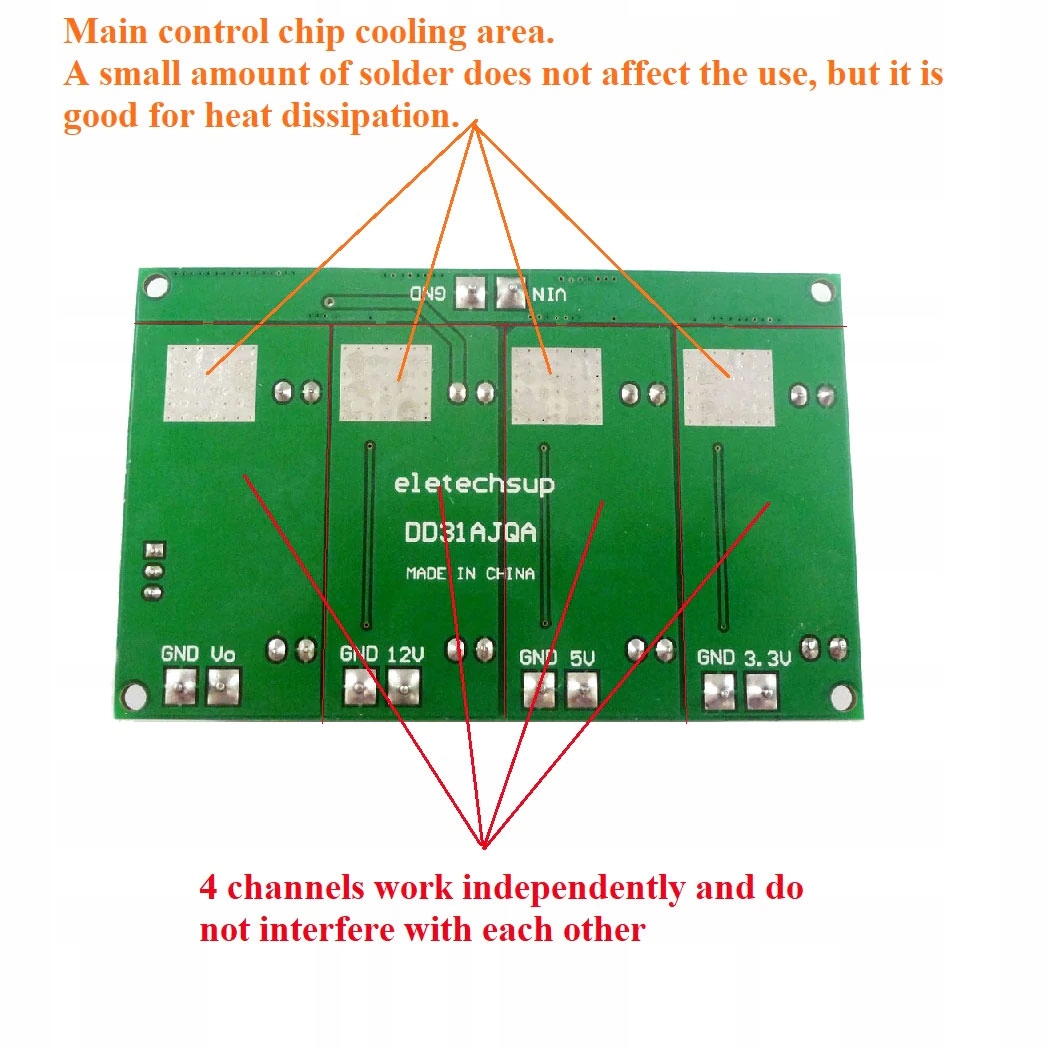

• nadruk na płytce PCB: eletechsup DD31AJQA
• wyjście 3,3V: zasilanie: 4,5 – 30V (±3%)

  wyjście 5V: zasilanie: 6,5 – 30V (±3%)

  wyjście 12V: zasilanie: 13,5 – 30V (±3%)

  wyjście ADJ: zasilanie: 4,5 -30V wyjście regulowane: 2-28V DC

• waga: 57g
• wymiary: 88 x 55 x 15mm
• w przypadku pracy przy 3A proponujemy zamontować moduł do radiatora
• złącza terminal Block do przykręcenia przewodów
