Zasilacz regulowany 0-30V

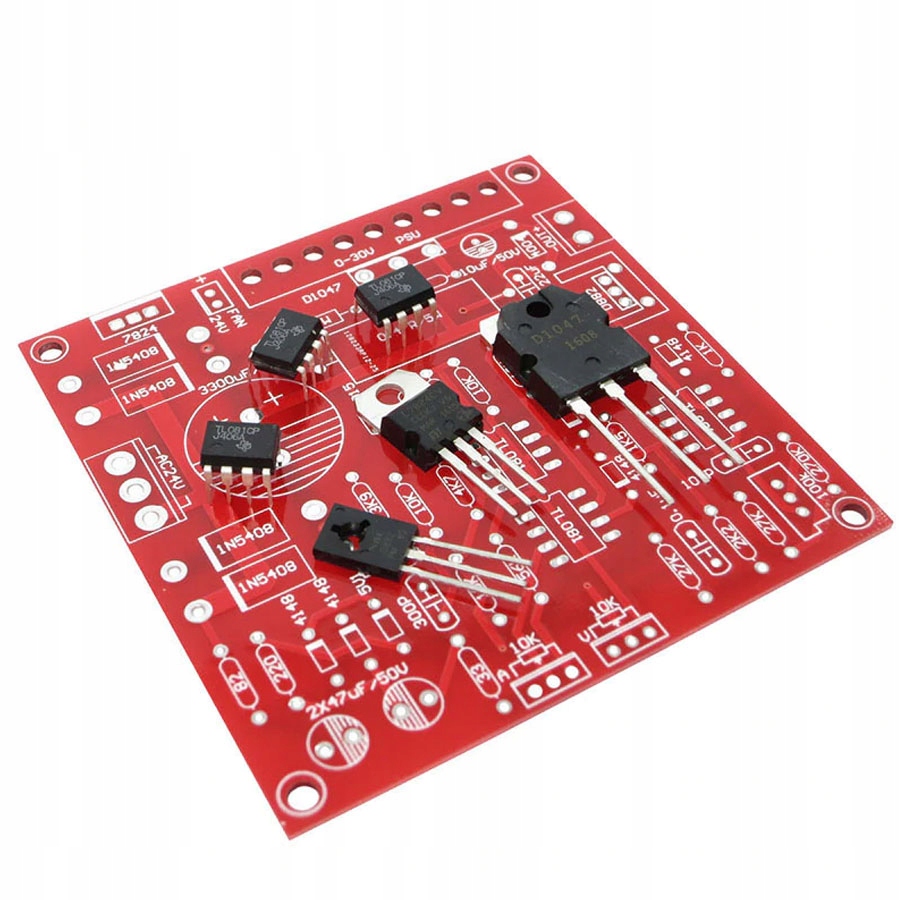

Zestaw do samodzielnego montażu umożliwiający zbudowanie modułu zasilacza liniowego z regulowanym napięcie od 0V do 30V. Mamy także możliwośc regulacji ograniczenia wartości prądu wyjściowego w przedziale od 2mA do 3A. Regulacji wartości napiecia wyjściowego i prądu dokonuje się płynnie za pomocą potencjometrów. Na wejściu mamy 4 diody prostownicze w układzie Greatz'a i do zacisków wejściowych możemy dołączyć zarówno napięcie zmienne AC lub stałe DC nie zwracając uwagi na odpowiednią polaryzację.  W celu osiągnięcia pełnych parametrów zasilacza konieczne jest dokupienie i przykręcenie radiatora do wyjściowych tranzystorów mocy by odprowadzać ciepło.

Zestaw do samodzielnego montażu tzw. KIT, DIY: Ogólna instrukcja - poradnik dla początkujących elektroników montujących zestawy KIT.

parametry zasilacza:

• liniowy stabilizator napięcia
• mostek prostowniczy - 4 diody prostownicze w układzie Greatz'a
• możliwość zasilania napięciem stałym DC lub zmiennym AC
• maksymalne napięcie wejściowe : 24V
• regulowane napięcie wyjściowe: od 0V do 30V
• regulacja ograniczenia prądowego: od 2mA do 3A
• maksymalny prąd wyjściowy: 3A
• wymiary płytki drukowanej: 84x84 mm

ocena stopnia trudności:

• płytka dwustronna z metalizacją otworów
• solder-maska -TAK
• opis montażowy na płytce drukowanej - TAK
• schemat ideowy - NIE
• schemat montażowy - TAK
• typ montażu: przewlekany THT
• elementy montowane powierzchniowo SMD: NIE
• elementy wymagające zachowania polaryzacji: TAK
• urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)
